公開番号2025131002
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028457
出願日2024-02-28
発明の名称超音波内視鏡
出願人富士フイルム株式会社
代理人弁理士法人航栄事務所
主分類A61B 8/12 20060101AFI20250902BHJP(医学または獣医学;衛生学)
要約【課題】耐久性を向上させた超音波内視鏡を提供する。
【解決手段】超音波内視鏡12は、金属を含んで構成された金属リング41cと、挿入部22の先端部40に設けられた超音波振動子48と、超音波振動子48と金属リング41cの間に設けられたバッキング材層54と、を備え、バッキング材層54は、ポリウレア樹脂、ポリウレタン構造を有するエポキシ樹脂、及びポリエーテルアミン構造を有するエポキシ樹脂のうち、少なくとも1種類を含んで構成されている。
【選択図】図3
特許請求の範囲【請求項１】
金属を含んで構成された筒状部材と、
前記筒状部材の外周面に沿って設けられた超音波振動子と、
前記超音波振動子と前記筒状部材の間に設けられたバッキング材層と、を備え、
前記バッキング材層は、ポリウレア樹脂、ポリウレタン構造を有するエポキシ樹脂、及びポリエーテルアミン構造を有するエポキシ樹脂のうち、少なくとも１種類を含んで構成されている超音波内視鏡。
続きを表示（約 880 文字）【請求項２】
請求項１に記載の超音波内視鏡であって、
前記バッキング材層は、放熱フィラーを含んで構成されている超音波内視鏡。
【請求項３】
請求項２に記載の超音波内視鏡であって、
前記放熱フィラーの熱電伝導率は、３０Ｗ／ｍ・Ｋ以上である超音波内視鏡。
【請求項４】
請求項３に記載の超音波内視鏡であって、
前記放熱フィラーは、酸化アルミニウム、酸化タングステン、炭化ケイ素、炭化タングステン、窒化アルミニウム、窒化ケイ素、窒化ホウ素、及び窒化アルミニウムのうち少なくとも１つを含む超音波内視鏡。
【請求項５】
請求項１から４のいずれか１項に記載の超音波内視鏡であって、
前記筒状部材と前記バッキング材層は、中間層を介して固着されている超音波内視鏡。
【請求項６】
請求項５に記載の超音波内視鏡であって、
前記中間層は、前記筒状部材に含まれる金属から発生するイオンが前記バッキング材層に接触するのを防ぐものである超音波内視鏡。
【請求項７】
請求項６に記載の超音波内視鏡であって、
前記バッキング材層は、前記筒状部材の外周面に形成された前記中間層に固着されている超音波内視鏡。
【請求項８】
請求項１から４のいずれか１項に記載の超音波内視鏡であって、
前記筒状部材を収容する収容部と、
前記収容部における前記筒状部材の周囲に充填された充填剤と、を備え、
前記充填剤は、非硬化状態のせん断速度０．０１／ｓにおける粘度が１００Ｐａ・秒未満である超音波内視鏡。
【請求項９】
請求項８に記載の超音波内視鏡であって、
前記充填剤は、樹脂を基材とし、チキソ剤を含んで構成される超音波内視鏡。
【請求項１０】
請求項９に記載の超音波内視鏡であって、
前記チキソ剤は、フュームドシリカを含む超音波内視鏡。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、超音波内視鏡に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１、特許文献２、及び特許文献３には、複数の超音波振動子が円筒形状に配列された超音波振動子アレイを含む超音波内視鏡が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１２４５０２号公報
国際公開第２０１８／００３７３７号
特開２０２２－１７５２４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示の目的は、耐久性を向上させた超音波内視鏡を提供することにある。
【課題を解決するための手段】
【０００５】
本開示の技術に係る一つの実施形態の超音波内視鏡は、金属を含んで構成された筒状部材と、上記筒状部材の外周面に沿って設けられた超音波振動子と、上記超音波振動子と上記筒状部材の間に設けられたバッキング材層と、を備え、上記バッキング材層は、ポリウレア樹脂、ポリウレタン構造を有するエポキシ樹脂、及びポリエーテルアミン構造を有するエポキシ樹脂のうち、少なくとも１種類を含んで構成されているものである。
【発明の効果】
【０００６】
本開示の技術によれば、耐久性を向上させることができる。
【図面の簡単な説明】
【０００７】
図１は、本開示の技術の一態様である超音波内視鏡を使用する内視鏡装置を示す概略構成図である。
図２は、図１に示す超音波内視鏡の先端部の一例の外観を示す部分拡大斜視図である。

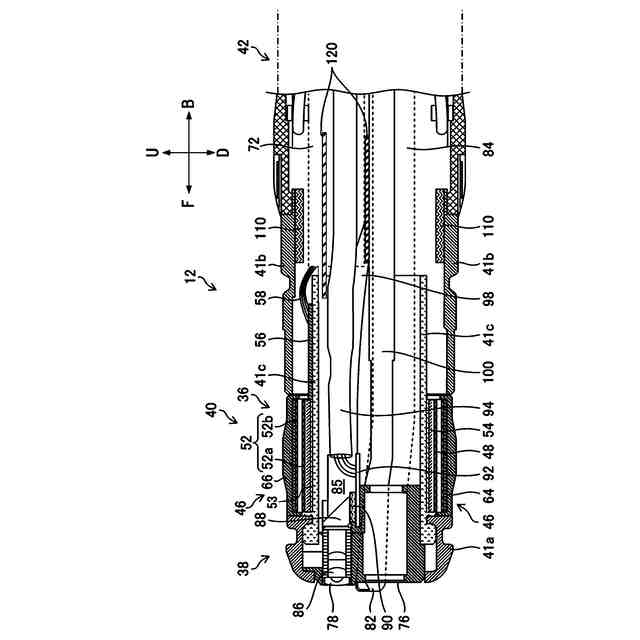

図３は、図２に示す超音波内視鏡の先端部の軸線に沿う縦断面図である。

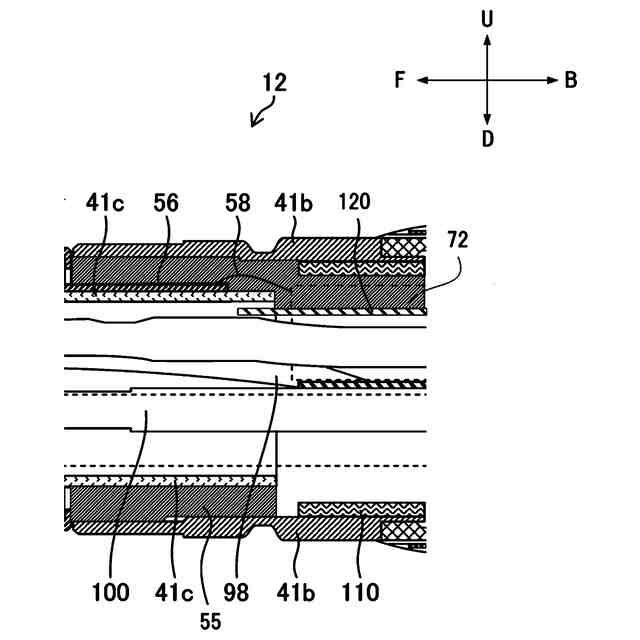

図４は、図３の部分拡大図である。
【発明を実施するための形態】
【０００８】
図１は、本開示の技術の一態様である超音波内視鏡１２を使用する内視鏡装置１０を示す概略構成図である。図２は、図１に示す超音波内視鏡１２の先端部の一例の外観を示す部分拡大斜視図である。図３は、図２に示す超音波内視鏡１２の先端部の軸線に沿う縦断面図である。
【０００９】
図１に示すように、内視鏡装置１０は、超音波内視鏡１２と、超音波画像を生成する超音波用プロセッサ装置１４と、内視鏡画像を生成する内視鏡用プロセッサ装置１６と、体腔内を照明する照明光を超音波内視鏡１２に供給する光源装置１８と、超音波画像及び内視鏡画像等を表示するモニタ２０と、洗浄水などを貯留する送水タンク２１ａと、体腔内の吸引物を吸引する吸引ポンプ２１ｂと、を備える。
【００１０】
超音波内視鏡１２は、被検体の体腔内に挿入される挿入部２２と、挿入部２２の基端部に連設され、術者が操作を行うための操作部２４と、操作部２４に一端が接続されたユニバーサルコード２６とを有する。
（【００１１】以降は省略されています）
