公開番号2025149016
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049440
出願日2024-03-26
発明の名称マウント装置及び撮像装置
出願人富士フイルム株式会社
代理人弁理士法人小林国際特許事務所
主分類G03B 17/14 20210101AFI20251001BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】本発明は、質量が大きく、また、全長が長いなど、大型化したアクセサリー装置を撮像装置にマウントする場合においても、アクセサリー装置が撮像装置から引きはがされようとする力を抑制して、撮像装置へのアクセサリー装置の係合を強化することができるマウント装置及び撮像装置を提供する。

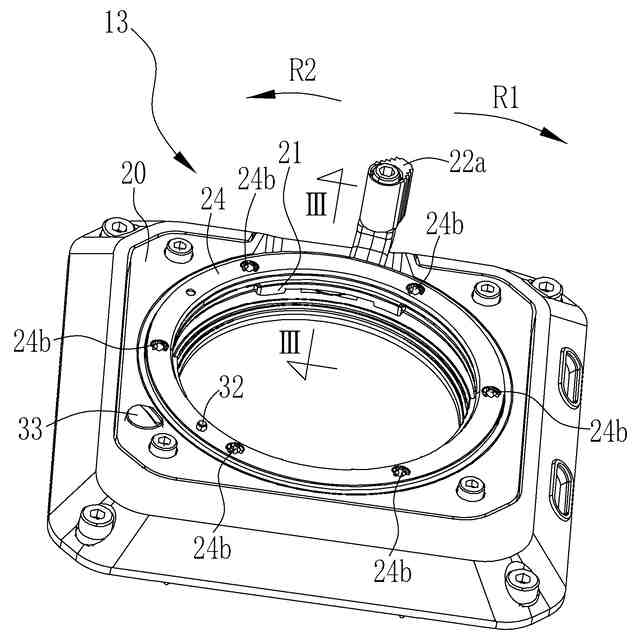

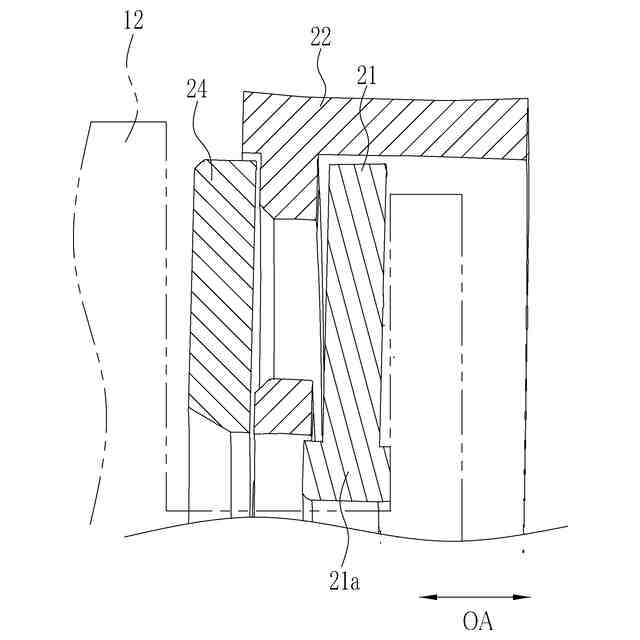

【解決手段】係止部材22は、回転可能に支持され、第1方向R1に回すと、レンズ鏡筒12と係合する第1リング部材21を、レンズ鏡筒12の光軸方向OAに押圧してレンズ鏡筒12を係止し、第2方向R2に回すと、押圧を解除する。
【選択図】図2
特許請求の範囲【請求項１】
固定部材と、
アクセサリー装置を装着する場合に、前記アクセサリー装置と係合する第１リング部材と、
回転可能に支持され、第１方向に回すと、前記アクセサリー装置と係合する前記第１リング部材を、前記アクセサリー装置の光軸方向に押圧して前記アクセサリー装置を係止し、第２方向に回すと、前記押圧を解除する係止部材とを備えるマウント装置。
続きを表示（約 1,100 文字）【請求項２】

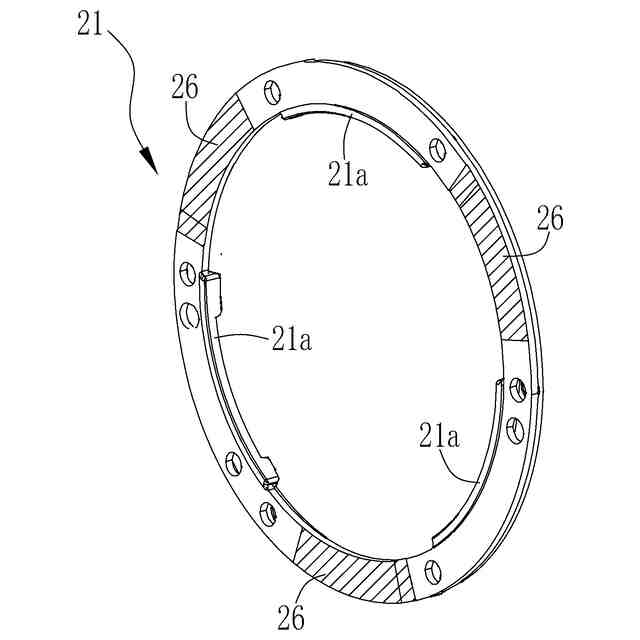

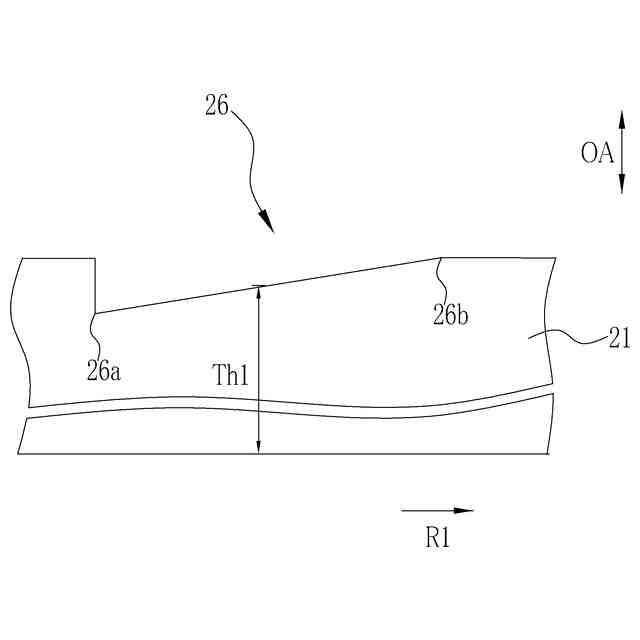

前記第１リング部材は、前記光軸方向の厚みが変化する第１斜面部を複数有し、

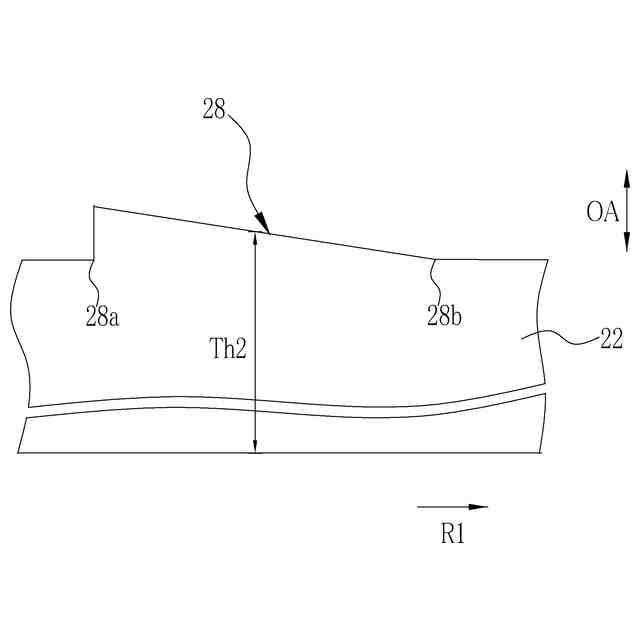

前記係止部材は、前記光軸方向の厚みが変化する第２斜面部を複数有し、
前記係止部材を前記第１方向に回すと、前記係止部材の径方向に沿って、前記第２斜面部が前記第１斜面部と重なることによって、前記係止部材が前記光軸方向に押圧される請求項１記載のマウント装置。
【請求項３】
前記第１斜面部及び前記第２斜面部はそれぞれ３カ所である請求項２記載のマウント装置。
【請求項４】
前記係止部材を前記第１方向に回した場合には、前記第２斜面部の始点部が、前記第１方向になるほど前記厚みが大きくなる前記第１斜面部を押圧しながら回転する請求項２記載のマウント装置。
【請求項５】
前記第１リング部材は、前記アクセサリー装置と係合する係合部を複数有し、
前記係止部材による前記第１リング部材への押圧によって、前記係合部が前記アクセサリー装置を押圧する請求項１記載のマウント装置。
【請求項６】
前記第１リング部材に係合された前記アクセサリー装置を付勢する付勢部を有し、
前記第１リング部材に設けられ、前記光軸方向の厚みが変化する複数の第１斜面部間に、前記付勢部が設けられている請求項１記載のマウント装置。
【請求項７】

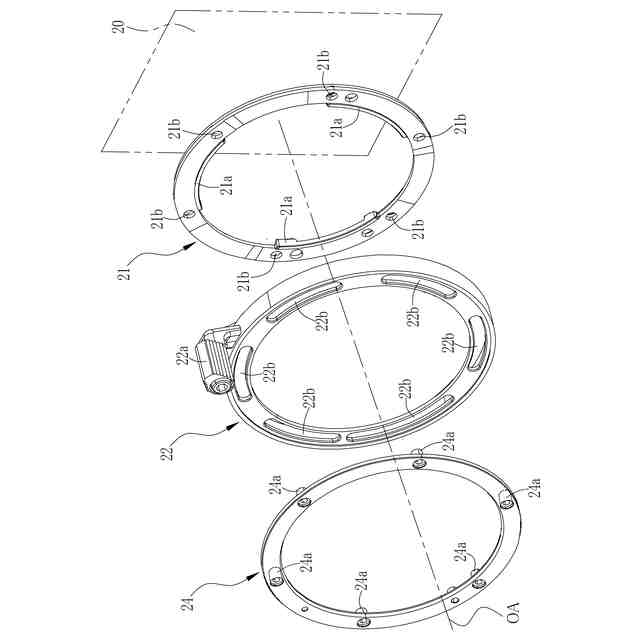

前記第１リング部材を前記光軸方向に移動可能、及び、前記係止部材を回転可能な状態で結合するための結合部を有する第２リング部材を備え、
前記第２リング部材は、締結部材で前記固定部材に締結されており、
前記第１リング部材は、前記光軸方向の厚みが、始点部から終点部にかけて変化する第１斜面部を複数有し、
前記結合部と、前記第１斜面部の終点部とのなす角度は１５°以内である請求項１記載のマウント装置。
【請求項８】
前記第１リング部材を前記光軸方向に移動可能、及び、前記係止部材を回転可能な状態で結合するための結合部を有する第２リング部材を備え、
前記係止部材には、前記係止部材の径方向に沿って、前記結合部が挿通される挿通孔が形成されている請求項１ないし７のいずれか１項に記載のマウント装置。
【請求項９】
前記挿通孔は、前記係止部材の径方向のストロークが４０°以内となるように、形成されている請求項８記載のマウント装置。
【請求項１０】
前記光軸方向への移動が可能であり、前記アクセサリー装置に係合されるピン部材を備える請求項１ないし７のいずれか１項に記載のマウント装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

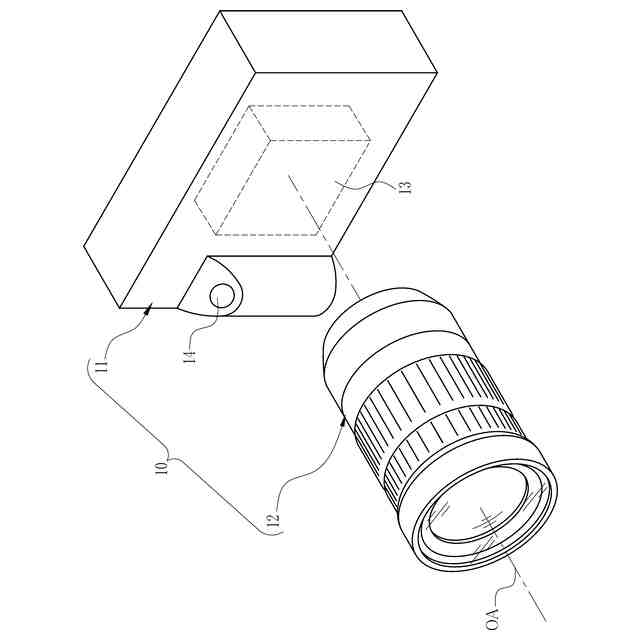

本発明は、マウント装置及び撮像装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、交換レンズが結合されたマウントアダプタをカメラボディに結合させる場合において、カメラボディに設けられたレンズマウントの抓み部を回動させることにより、レンズマウントのマウント爪部と、レンズマウントに取り付けられたマウントアダプタの可動筒のうち一方の端部に設けられた第１のマウント爪部とが係合することが記載されている。
【０００３】
特許文献２には、レンズマウントに交換レンズを取り付ける場合において、レバーを回転させることにより、レンズマウント側のバヨネット爪部とレンズバヨネット爪部とが当接して、交換レンズがレンズマウントに対して取り付けられることが記載されている。
【０００４】
特許文献３には、レンズ装置などの光学装置をカメラ４に取り付ける場合において、レンズマウントをカメラマウントに挿入し、光学装置側の押圧手段を光軸方向に移動させることにより、光学装置をカメラの被写体側面に圧接することが記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１９－７８９０２号公報
特開２０１５－６００７６号公報
特開２０２０－１１８７７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、質量が大きく、また、全長が長いなど、大型化したアクセサリー装置を撮像装置にマウントする場合においても、アクセサリー装置が撮像装置から引きはがされようとする力を抑制して、撮像装置へのアクセサリー装置の係合を強化することができるマウント装置及び撮像装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明のマウント装置は、固定部材と、アクセサリー装置を装着する場合に、アクセサリー装置と係合する第１リング部材と、回転可能に支持され、第１方向に回すと、アクセサリー装置と係合する第１リング部材を、アクセサリー装置の光軸方向に押圧してアクセサリー装置を係止し、第２方向に回すと、押圧を解除する係止部材とを備える。
【０００８】
第１リング部材は、光軸方向の厚みが変化する第１斜面部を複数有し、係止部材は、光軸方向の厚みが変化する第２斜面部を複数有し、係止部材を第１方向に回すと、係止部材の径方向に沿って、第２斜面部が第１斜面部と重なることによって、係止部材が光軸方向に押圧されることが好ましい。
【０００９】
第１斜面部及び第２斜面部はそれぞれ３カ所であることが好ましい。係止部材を第１方向に回した場合には、第２斜面部の始点部が、第１方向になるほど厚みが大きくなる第１斜面部を押圧しながら回転することが好ましい。
【００１０】
第１リング部材は、アクセサリー装置と係合する係合部を複数有し、係止部材による第１リング部材への押圧によって、係合部がアクセサリー装置を押圧することが好ましい。
（【００１１】以降は省略されています）
