公開番号2025147616
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024047954
出願日2024-03-25
発明の名称医用画像取得案内装置、医用画像取得案内システム、及びプログラム
出願人富士フイルム株式会社
代理人弁理士法人太陽国際特許事務所
主分類A61B 8/14 20060101AFI20250930BHJP(医学または獣医学;衛生学)
要約【課題】圧迫部材により乳房が圧迫された状態における超音波撮影を、従来の技術に比較して、より短時間で行うことができる医用画像取得案内装置、医用画像取得案内システム、及びプログラムを得る。

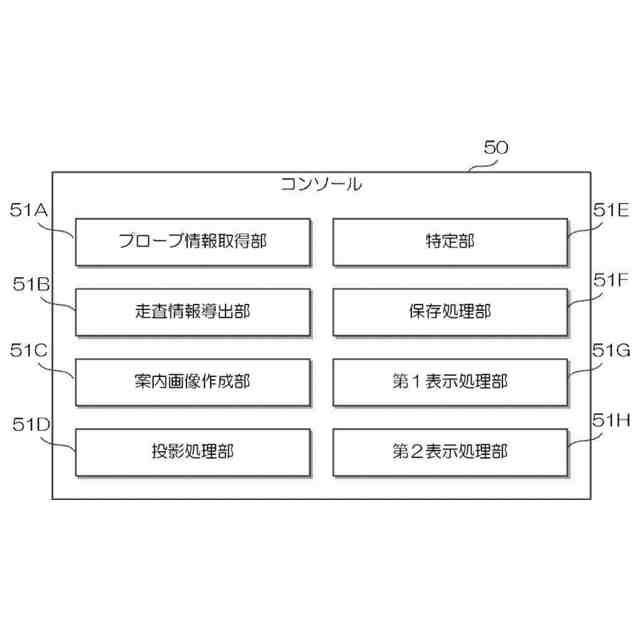

【解決手段】医用画像取得案内装置としてのコンソール50は、圧迫部材により圧迫された状態の乳房に対して放射線画像及び超音波画像の撮影を行う場合において、超音波画像の撮影を行うにあたり、当該超音波画像の撮影に用いる超音波プローブにおける超音波の送受信ができる領域である有効幅に応じて、当該超音波プローブによる走査領域及び走査方向の少なくとも一方を案内する案内画像を圧迫部材の乳房の圧迫側とは反対側に投影する処理を行う投影処理部51Dを備える。
【選択図】図5
特許請求の範囲【請求項１】
少なくとも１つのプロセッサを備え、
前記プロセッサは、

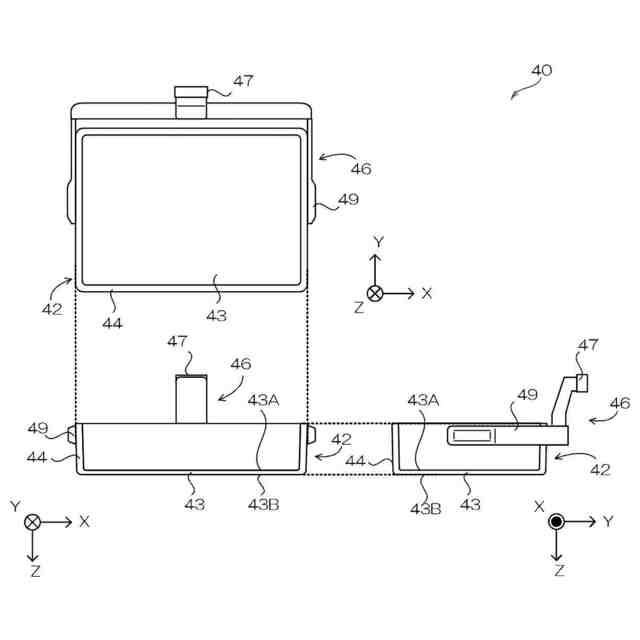

圧迫部材により圧迫された状態の乳房に対して放射線画像及び超音波画像の撮影を行う場合において、前記超音波画像の撮影を行うにあたり、当該超音波画像の撮影に用いる超音波プローブにおける超音波の送受信ができる領域である有効幅に応じて、当該超音波プローブによる走査領域及び走査方向の少なくとも一方を案内する案内画像を前記圧迫部材の前記乳房の圧迫側とは反対側に投影する処理を行う、
医用画像取得案内装置。
続きを表示（約 1,300 文字）【請求項２】
前記プロセッサは、
前記超音波プローブによる走査によって得られた超音波画像と、当該超音波画像を得るための走査における前記走査領域及び前記走査方向の少なくとも一方と、を関連付けて保存する処理を更に行う、
請求項１に記載の医用画像取得案内装置。
【請求項３】
前記プロセッサは、
前記超音波プローブの位置を検出する位置センサによる検出結果を用いて、実際の前記走査領域及び前記走査方向の少なくとも一方を特定する、
請求項２に記載の医用画像取得案内装置。
【請求項４】
前記プロセッサは、
前記超音波画像に前記走査領域を関連付けて保存した場合において、当該超音波画像に対応する前記放射線画像を、前記走査領域を示す画像である走査領域画像と共に表示する第１表示処理を更に行い、
前記第１表示処理によって表示した前記走査領域画像が示す前記走査領域がユーザによって指定された場合、当該走査領域に対応する前記超音波画像を表示する第２表示処理を更に行う、
請求項２又は請求項３に記載の医用画像取得案内装置。
【請求項５】
前記プロセッサは、
単一の前記超音波画像を撮影するために、前記超音波プローブによる走査を複数回に分けて行う場合、互いに隣接する走査に対応する前記走査領域を、当該隣接する領域については、予め定められた範囲で重複させるように決定する、
請求項１又は請求項２に記載の医用画像取得案内装置。
【請求項６】
前記案内画像は、線、図形、マーク、及び文字の少なくとも１つを含む画像である、
請求項１又は請求項２に記載の医用画像取得案内装置。
【請求項７】
前記プロセッサは、
前記案内画像の投影を、前記圧迫部材の前記乳房の圧迫側とは反対側で、かつ、前記超音波プローブによる走査領域を除く領域に行う、
請求項１又は請求項２に記載の医用画像取得案内装置。
【請求項８】
前記プロセッサは、
前記走査領域を、前記超音波プローブの筐体の幅、前記超音波プローブの有効幅、前記圧迫部材の幅、及び前記放射線画像における乳房を示す画像の取得領域の少なくとも１つによって決定する、
請求項１又は請求項２に記載の医用画像取得案内装置。
【請求項９】
前記プロセッサは、
前記有効幅を、当該医用画像取得案内装置の電源立ち上げ時のタイミング、前記超音波プローブを装着したタイミング、及び乳房を示す画像を取得するためのプリセットが選択されたタイミングの何れかのタイミングで取得する、
請求項１又は請求項２に記載の医用画像取得案内装置。
【請求項１０】
請求項１又は請求項２に記載の医用画像取得案内装置と、
前記医用画像取得案内装置による処理に応じて取得された放射線画像及び超音波画像を表示する表示部と、
を含む医用画像取得案内システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、医用画像取得案内装置、医用画像取得案内システム、及びプログラムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
マンモグラフィによる放射線画像では、乳がんによる病変（腫瘤、石灰化等）も乳腺も白く表示されるため、乳腺濃度が高い乳房の場合、乳腺領域に乳がんによる病変が隠れて発見し難い。一方、超音波検査による超音波画像は、乳腺濃度が高い乳房の撮影に向いているが、乳腺濃度は人によってばらつきがある。
【０００３】
そこで、従来、マンモグラフィによる検査と、超音波結果とを併用する技術として次の技術があった。
【０００４】
特許文献１には、放射線及び超音波を併用して乳腺・乳房の診断を行う医用画像診断システムにおいて、放射線画像と超音波画像とを関連付けて視覚的に認識し易くすることを目的とした医用画像診断システムが開示されている。
【０００５】
この医用画像診断システムは、被検体に放射線を照射することにより、投影面に投影された被検体の放射線画像を取得すると共に、被検体に向けて超音波を送信し、被検体によって反射される超音波エコーを受信することにより、前記投影面に略直交するスライス面に沿って被検体の超音波スライス画像を取得して、複数のスライス面に沿った複数の超音波スライス画像を表す第１の画像データと、少なくとも１つの放射線画像を表す第２の画像データと、前記投影面における前記複数のスライス面の位置を表す位置データとを生成する医用撮像装置と、前記医用撮像装置によって生成された第１の画像データと第２の画像データと位置データとを対応付けて格納する医用画像格納装置と、前記医用画像格納装置から読み出された第１の画像データに基づいて、少なくとも１つのスライス面に沿った少なくとも１つの超音波スライス画像を表示すると共に、前記医用画像格納装置から読み出された第２の画像データ及び位置データに基づいて、前記投影面における前記少なくとも１つのスライス面の位置を示すマーカーが表された少なくとも１つの放射線画像を表示する医用画像表示装置と、を具備する。
【先行技術文献】
【特許文献】
【０００６】
特開２００９－８２４０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところで、圧迫部材を用いて乳房を圧迫した状態で放射線画像及び超音波画像を撮影する場合、被検者に対する負担を考慮すると、圧迫部材による乳房の圧迫時間は極力短くする必要がある。
【０００８】
しかしながら、特許文献１に開示されている技術では、手動で超音波プローブによる走査を行うものとされているため、比較的多く時間を要する、という問題点があった。
【０００９】
通常、超音波プローブにより手動で超音波画像の撮影を行う場合、一度の走査で取得される超音波画像は乳房全体における一部の領域の画像に限られるため、複数回に分けて走査を行う必要があるためである。
【００１０】
特に、放射線画像と超音波画像とを併用する検査では、これらの画像を全体的に重ね合わせて読影したいというニーズもあり、この場合、乳房全体の超音波画像が必要となるが、そのために複数回に分けて超音波画像の撮影を行うと、一部に撮影領域の漏れが生じる場合もあり、この場合には、当該漏れの部分に対する撮影を再度行う必要が生じる。
（【００１１】以降は省略されています）
