公開番号2025131334
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024029016
出願日2024-02-28
発明の名称撮像レンズおよび撮像装置
出願人富士フイルム株式会社
代理人弁理士法人太陽国際特許事務所
主分類G02B 13/00 20060101AFI20250902BHJP(光学)
要約【課題】イメージサークルが大きく、Fナンバーが小さく、より小型に構成され、収差が良好に補正された撮像レンズ、およびこの撮像レンズを備えた撮像装置を提供する。
【解決手段】撮像レンズは、物体側から像側へ順に、正の屈折力を有する第1レンズ群と、負の屈折力を有する第2レンズ群と、正の屈折力を有する第3レンズ群とからなる。合焦の際、少なくとも第2レンズ群が移動する。第2レンズ群は、合焦の際に移動する群のうち最も物体側の群である。第1レンズ群は、最も物体側から像側へ順に連続して、2枚の正レンズを含む。第3レンズ群は、最も像側に負の屈折力を有するレンズ成分を含む。撮像レンズは予め定められた条件式を満足する。

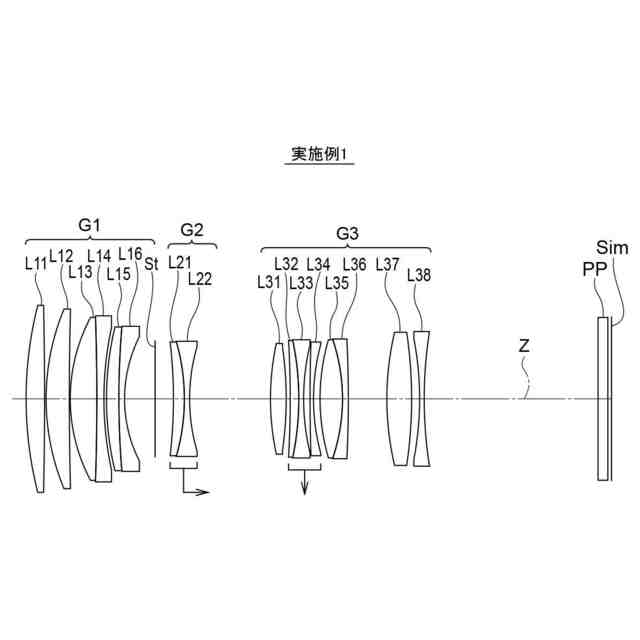

【選択図】図1
特許請求の範囲【請求項１】
物体側から像側へ順に、正の屈折力を有する第１レンズ群と、負の屈折力を有する第２レンズ群と、正の屈折力を有する第３レンズ群とからなり、
合焦の際、少なくとも前記第２レンズ群が光軸に沿って移動し、
前記第２レンズ群は、合焦の際に移動する群のうち最も物体側の群であり、
前記第１レンズ群は、最も物体側から像側へ順に連続して、２枚の正レンズを含み、
１つのレンズ成分を１枚の単レンズ又は１組の接合レンズとした場合、
前記第３レンズ群は、最も像側に負の屈折力を有するレンズ成分を含み、
前記第１レンズ群の最も物体側のレンズ面から前記第１レンズ群の最も像側のレンズ面までの光軸上の距離をＤＧ１、
無限遠物体に合焦した状態における前記第１レンズ群の最も物体側のレンズ面から前記第３レンズ群の最も像側のレンズ面までの光軸上の距離をＤＡ、
無限遠物体に合焦した状態における最大半画角をωｍ、
無限遠物体に合焦した状態における開放ＦナンバーをＦｎｏとした場合、
０．１４＜ＤＧ１／ＤＡ＜０．５（１）
０．０２＜（ｔａｎωｍ）／Ｆｎｏ＜０．１５（２）
で表される条件式（１）および（２）を満足する撮像レンズ。
続きを表示（約 1,100 文字）【請求項２】
前記第１レンズ群に含まれる全ての正レンズのｄ線基準のアッベ数の平均値をν１ｐａｖｅとした場合、
５５＜ν１ｐａｖｅ＜９５（３）
で表される条件式（３）を満足する請求項１に記載の撮像レンズ。
【請求項３】
前記第１レンズ群は、最も物体側から像側へ順に連続して、前記２枚の正レンズと、正レンズと、負レンズとを含む請求項１に記載の撮像レンズ。
【請求項４】
開口絞りが、前記第１レンズ群の最も像側のレンズ面と前記第２レンズ群の最も物体側のレンズ面との間に配置される請求項１に記載の撮像レンズ。
【請求項５】
前記第１レンズ群は、物体側から像側へ順に、前記２枚の正レンズと、正レンズと、負レンズと、正レンズと、負レンズとからなる６枚のレンズのみをレンズとして含む請求項１に記載の撮像レンズ。
【請求項６】
前記第２レンズ群は、少なくとも１枚の正レンズと、少なくとも１枚の負レンズとを含む請求項１に記載の撮像レンズ。
【請求項７】
前記第２レンズ群は、正レンズと負レンズとが接合されて構成された１組の接合レンズからなる請求項６に記載の撮像レンズ。
【請求項８】
前記第３レンズ群の最も像側の前記負の屈折力を有するレンズ成分の物体側に隣接して、正の屈折力を有するレンズ成分が配置される請求項１に記載の撮像レンズ。
【請求項９】
開口絞りが前記第１レンズ群の最も像側のレンズ面と前記第２レンズ群の最も物体側のレンズ面との間に配置され、
前記第１レンズ群の最も像側のレンズ面および前記第２レンズ群の最も物体側のレンズ面は凹形状であり、
前記第１レンズ群の最も像側のレンズ面の曲率半径をＲＧ１ｒ、
前記第２レンズ群の最も物体側のレンズ面の曲率半径をＲＧ２ｆ、
無限遠物体に合焦した状態における前記撮像レンズの焦点距離をｆとした場合、
０．７＜（ＲＧ１ｒ－ＲＧ２ｆ）／ｆ＜４（４）
で表される条件式（４）を満足する請求項１に記載の撮像レンズ。
【請求項１０】
無限遠物体に合焦した状態における空気換算距離での前記撮像レンズのバックフォーカスをＢｆ、
無限遠物体に合焦した状態における前記撮像レンズの焦点距離をｆとした場合、
０．７＜Ｂｆ／（ｆ×ｔａｎωｍ）＜３（５）
で表される条件式（５）を満足する請求項１に記載の撮像レンズ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、撮像レンズ、および撮像装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、デジタルカメラ等に用いられる撮像レンズとして、下記特許文献１、および下記特許文献２に記載のレンズ系が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－０２３６９３号公報
特開２０１５－１１１２５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
イメージサークルが大きく、Ｆナンバーが小さく、より小型に構成され、収差が良好に補正された撮像レンズが要望されている。
【０００５】
本開示は、イメージサークルが大きく、Ｆナンバーが小さく、より小型に構成され、収差が良好に補正された撮像レンズ、およびこの撮像レンズを備えた撮像装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の技術の一態様に係る撮像レンズは、物体側から像側へ順に、正の屈折力を有する第１レンズ群と、負の屈折力を有する第２レンズ群と、正の屈折力を有する第３レンズ群とからなり、合焦の際、少なくとも第２レンズ群が光軸に沿って移動し、第２レンズ群は、合焦の際に移動する群のうち最も物体側の群であり、第１レンズ群は、最も物体側から像側へ順に連続して、２枚の正レンズを含み、１つのレンズ成分を１枚の単レンズ又は１組の接合レンズとした場合、第３レンズ群は、最も像側に負の屈折力を有するレンズ成分を含み、
０．１４＜ＤＧ１／ＤＡ＜０．５（１）
０．０２＜（ｔａｎωｍ）／Ｆｎｏ＜０．１５（２）
で表される条件式（１）および（２）を満足する。ここでは、第１レンズ群の最も物体側のレンズ面から第１レンズ群の最も像側のレンズ面までの光軸上の距離をＤＧ１としている。無限遠物体に合焦した状態における第１レンズ群の最も物体側のレンズ面から第３レンズ群の最も像側のレンズ面までの光軸上の距離をＤＡとしている。無限遠物体に合焦した状態における最大半画角をωｍとしている。無限遠物体に合焦した状態における開放ＦナンバーをＦｎｏとしている。
【０００７】
第１レンズ群に含まれる全ての正レンズのｄ線基準のアッベ数の平均値をν１ｐａｖｅとした場合、上記態様の撮像レンズは、
５５＜ν１ｐａｖｅ＜９５（３）
で表される条件式（３）を満足することが好ましい。
【０００８】
第１レンズ群は、最も物体側から像側へ順に連続して、上記２枚の正レンズと、正レンズと、負レンズとを含むことが好ましい。
【０００９】
開口絞りが、第１レンズ群の最も像側のレンズ面と第２レンズ群の最も物体側のレンズ面との間に配置されることが好ましい。
【００１０】
第１レンズ群は、物体側から像側へ順に、上記２枚の正レンズと、正レンズと、負レンズと、正レンズと、負レンズとからなる６枚のレンズのみをレンズとして含むことが好ましい。
（【００１１】以降は省略されています）
