公開番号2025132095
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024029433
出願日2024-02-29
発明の名称半導体装置、この半導体装置を備えた電子機器、情報付与装置、および情報付与方法
出願人ローム株式会社
代理人弁理士法人佐野特許事務所
主分類H10D 89/00 20250101AFI20250903BHJP()
要約【課題】複数の半導体装置に対する識別情報の設定に関して更なる検討の余地があった。
【解決手段】半導体装置4Xa、4Xb、4Xcは、共通の信号線2b、L1、L2に接続される第1端子IO1と、第2端子IO7と、第2端子IO7に入力された制御信号S3a、S3b、S3cに基づいて、第1端子IO1、IO2を介して自身を特定する識別情報ID1、ID2、ID3の設定を許容/拒絶するように構成された制限回路12と、を含む。
【選択図】図2
特許請求の範囲【請求項１】
共通の信号線に接続される第１端子と、
第２端子と、
前記第２端子に入力された制御信号に基づいて、前記第１端子を介して自身を特定する識別情報の設定を許容／拒絶するように構成された制限回路と、
を含む半導体装置。
続きを表示（約 700 文字）【請求項２】
自身に設定された前記識別情報を記憶するように構成された第１不揮発性メモリを備える請求項１に記載の半導体装置。
【請求項３】
前記第１端子に入力される前記識別情報を含んだアナログ信号をデジタル信号に変換するように構成されたＡＤコンバータを備える請求項１に記載の半導体装置。
【請求項４】
複数の請求項１に記載の半導体装置と、
前記信号線と、
を備える電子機器。
【請求項５】
各前記半導体装置に設定された各前記識別情報を記憶するように構成された第２不揮発性メモリを備える請求項４に記載の電子機器。
【請求項６】
請求項４の電子機器に接続されて使用される識別情報付与装置であって、
複数の前記半導体装置のそれぞれの前記第２端子に個別の前記制御信号を出力するように構成された制限設定回路と、
前記制限設定回路による前記制御信号の出力に同期して、前記複数の半導体装置のそれぞれの前記識別情報を前記信号線に出力するように構成された書き込み回路と、
を備える識別情報付与装置。
【請求項７】
請求項６に記載の識別情報付与装置を用いて各前記半導体装置に個別に前記識別情報を付与する識別情報付与方法であって、
各前記半導体装置のそれぞれの前記第２端子に個別の前記制御信号を出力する第１ステップと、
前記制限設定回路による前記制御信号の出力に同期して、前記複数の半導体装置のそれぞれの前記識別情報を前記信号線に出力する第２ステップと、
を含む識別情報付与方法。

発明の詳細な説明【技術分野】
【０００１】
本明細書中に開示されている発明は、半導体装置、この半導体装置を備えた電子機器、情報付与装置、および情報付与方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、複数の半導体装置を備える電子機器がある。
【０００３】
なお、上記に関連する従来技術の一例としては、特許文献１を挙げることができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－１７１８４５号公報
【０００５】
［概要］
特許文献１で開示されている半導体装置は、自身を識別する識別情報の設定に関して、さらなる検討の余地があった。
【０００６】
本明細書中に開示されている半導体装置は、第１端子と、第２端子と、制限回路と、を含む。第１端子は、共通の信号線に接続される。制限回路は、第２端子に入力された制御信号に基づいて、第１端子を介して自身を特定する識別情報の設定を許容／拒絶するように構成されている。
【０００７】
本明細書中に開示されている電子機器は、複数の上記構成の半導体装置と、信号線と、を備える電子機器。
【０００８】
本明細書中に開示されている識別情報付与装置は上記構成の電子機器に接続されて使用され、制限設定回路と、書き込み回路と、を備える。制限設定回路は、複数の半導体装置のそれぞれの第２端子に個別の制御信号を出力するように構成されている。書き込み回路は、制限設定回路による制御信号の出力に同期して、複数の半導体装置のそれぞれの識別情報を信号線に出力するように構成されている。
【図面の簡単な説明】
【０００９】

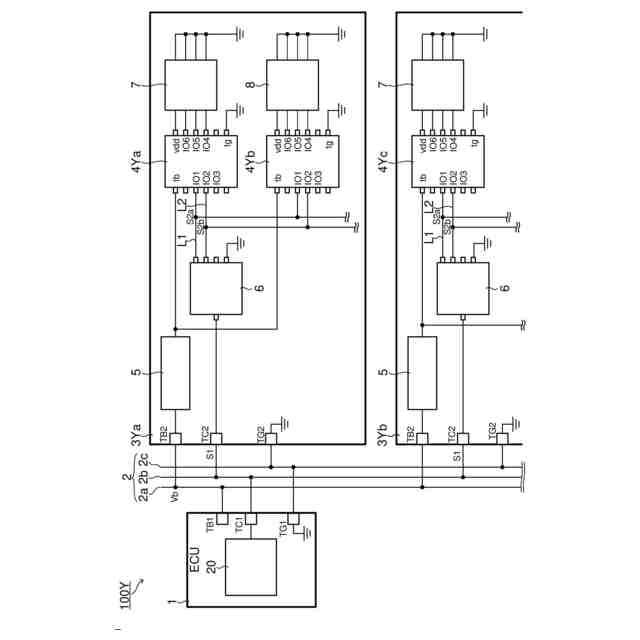

図１は、ネットワークシステム１００Ｙの構成を示す図である。

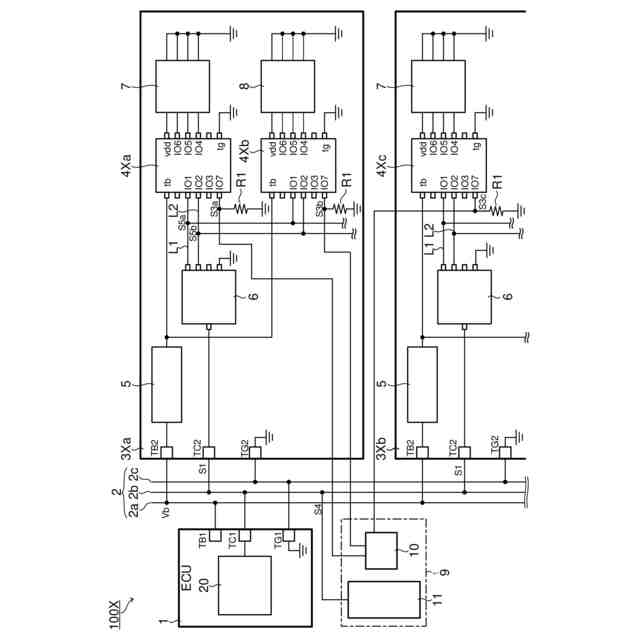

図２は、本開示に係るネットワークシステム１００Ｘと、識別情報付与装置９と、を示す図である。

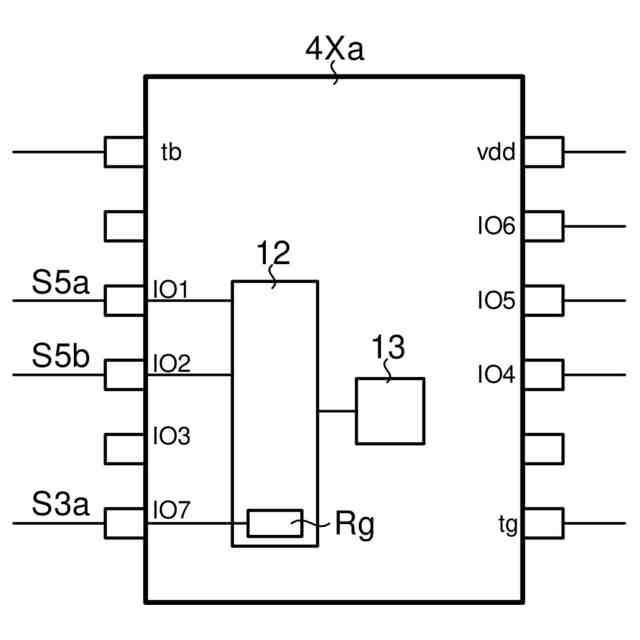

図３は、半導体装置４Ｘａの内部構成を示す図である。

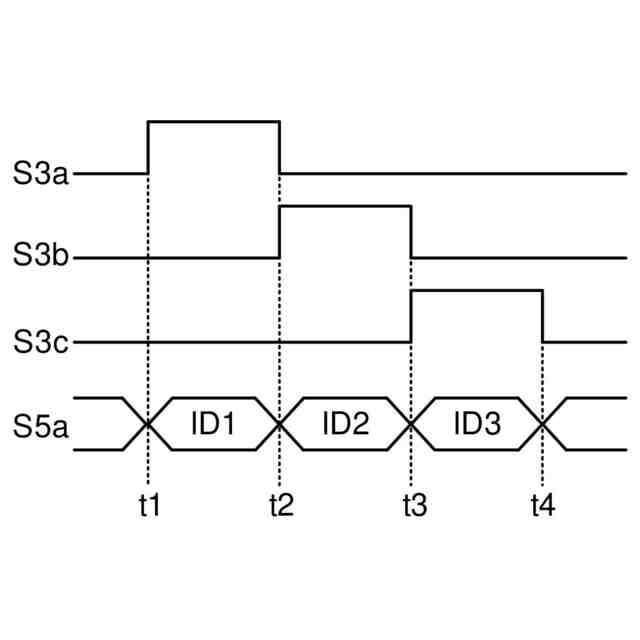

図４は、識別情報の設定時における制御信号Ｓ３ａ～３ｃ、および通信信号Ｓ５ａ、Ｓ５ｂを示すタイミングチャートである。

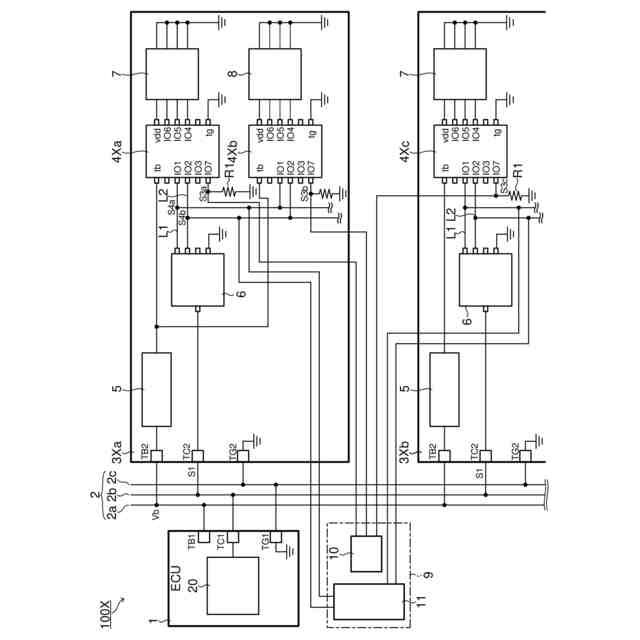

図５は、第２実施形態に係る識別情報付与装置９を示す図である。

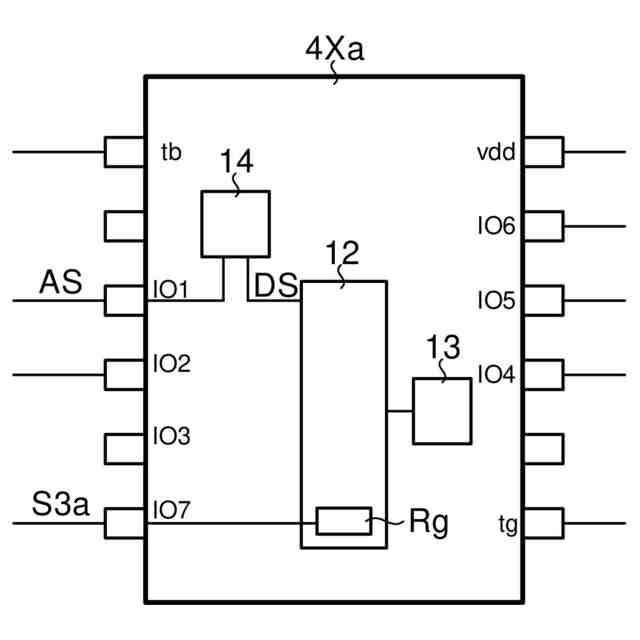

図６は、本開示に係る半導体装置４Ｘａの変形例を示す図である。
【００１０】
［詳細な説明］
＜一般的なネットワークシステム１００Ｙについて＞
先ず、本開示の電子機器３Ｘａ、３Ｘｂの比較例である電子機器３Ｙａ、３Ｙｂと、電子機器３Ｙａ、３Ｙｂを備えるネットワークシステム１００Ｙについて説明する。次いで、この電子機器３Ｙａ、３Ｙｂの問題点を説明し、その後、本開示の電子機器３Ｘａ、３Ｘｂと半導体装置４Ｘａ～４Ｘｃについて説明する。
（【００１１】以降は省略されています）
