公開番号2025133019
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024215501
出願日2024-12-10
発明の名称プリンタ
出願人マックス株式会社
代理人個人,個人,個人,個人
主分類B41J 11/00 20060101AFI20250903BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】チューブ状に形成された印刷媒体とシート状に形成された印刷媒体を同一の搬送経路で搬送可能なプリンタを提供すること。
【解決手段】本開示に係るプリンタは、第1印刷媒体を搬送経路に沿って搬送し、印刷するための第1印刷モードと、第2印刷媒体を第1ローラ及び第2ローラで挟持した状態で、搬送経路と同一の搬送経路に沿って搬送し、印刷するための第2印刷モードとを有する。第1ローラ及び第2ローラは、ローラ移動部により、第1印刷モードにおいて、搬送経路から退避した第1位置に配置され、第2印刷モードにおいて、第2印刷媒体をセットするために、搬送経路を挟んで離間した第2位置に配置され、第2印刷モードにおいて、第1ローラと第2ローラとの間にセットされた第2印刷媒体を挟持するために、搬送経路を挟んで近接対向した第3位置に配置される。
【選択図】図1
特許請求の範囲【請求項１】
チューブ状に形成された第１印刷媒体、及び、シート状に形成された第２印刷媒体に印刷可能なプリンタであって、
前記第１印刷媒体を搬送経路に沿って搬送し、印刷するための第１印刷モードと、
前記第２印刷媒体を第１ローラ及び第２ローラで挟持した状態で、前記搬送経路に沿って搬送し、印刷するための第２印刷モードと、
を有するプリンタであって、
前記第１ローラ及び前記第２ローラは、ローラ移動部により、
前記第１印刷モードにおいて、前記搬送経路から退避した第１位置に配置され、
前記第２印刷モードにおいて、前記第２印刷媒体をセットするために、前記搬送経路を挟んで離間した第２位置に配置され、
前記第２印刷モードにおいて、前記第１ローラと前記第２ローラとの間にセットされた前記第２印刷媒体を挟持するために、前記搬送経路を挟んで近接対向した第３位置に配置される、
プリンタ。
続きを表示（約 1,600 文字）【請求項２】
チューブ状に形成された第１印刷媒体、及び、シート状に形成された第２印刷媒体を同一の搬送経路で搬送し、該第１印刷媒体及び該第２印刷媒体に印刷可能なプリンタであって、
前記第２印刷媒体を挟持して搬送可能な第１ローラ及び第２ローラと、
前記第１ローラ及び前記第２ローラを、前記搬送経路から退避した第１位置、前記搬送経路を挟んで離間した第２位置、及び、前記搬送経路を挟んで近接対向した第３位置のいずれかに移動させるローラ移動部と、
を備えるプリンタ。
【請求項３】
前記ローラ移動部は、前記第１ローラ及び前記第２ローラを、前記第１位置から前記第２位置に移動させる、
請求項１又は２に記載のプリンタ。
【請求項４】
前記ローラ移動部は、前記第１ローラ及び前記第２ローラを、前記第２位置から前記第３位置に移動させる、
請求項１又は２に記載のプリンタ。
【請求項５】
前記第１ローラと一体的に移動可能に構成された第１ピンと、
前記第２ローラと一体的に移動可能に構成された第２ピンと、
前記ローラ移動部が設けられ、前記第１ピンが挿通される第１孔及び前記第２ピンが挿通される第２孔が形成される梃子部と、
を備え、
前記ローラ移動部を移動させることにより、前記第１ピンを介して前記第１ローラを移動可能に、かつ、前記第２ピンを介して前記第２ローラを移動可能に構成される、
請求項１又は２に記載のプリンタ。
【請求項６】
前記第１ピンが挿通され、前記搬送経路に接近する方向に延在する第１ガイド孔が形成される枠体を備え、
前記第１ピンが第１ガイド孔内の前記搬送経路から離隔する第１ピン位置にあるときに前記第１ローラ及び前記第２ローラは前記第１位置に配置され、
前記第１ピンが前記第１ピン位置よりも前記搬送経路に接近する第２ピン位置にあるときに前記第１ローラ及び前記第２ローラは前記第２位置に配置される、
請求項５に記載のプリンタ。
【請求項７】
前記第１ピンが前記第２ピン位置にあるときに前記ローラ移動部に前記第１ピン位置から前記第２ピン位置に向かう方向の力を作用させると、前記梃子部は、前記枠体に対して第１回転方向に回転するように構成された、
請求項６に記載のプリンタ。
【請求項８】
前記梃子部が前記枠体に対して前記第１回転方向に回転した後に前記ローラ移動部に前記第２ピン位置から前記第１ピン位置に向かう力を作用させると、前記第２ローラが前記第１ローラに接近するように構成された、
請求項７に記載のプリンタ。
【請求項９】
前記梃子部は、前記枠体と当接することにより前記第１回転方向への回転を停止させるための当接部を有する、請求項７に記載のプリンタ。
【請求項１０】
前記第１ローラと一体的に移動可能に構成された第１ピンと、
前記第２ローラと一体的に移動可能に構成された第２ピンと、
前記ローラ移動部を構成する第１ローラ移動部が設けられ、前記第１ピンが挿通される第１孔及び前記第２ピンが挿通される第２孔が形成される第１梃子部と、
前記ローラ移動部を構成する第２ローラ移動部が設けられ、前記第１ピンが挿通される第３孔及び前記第２ピンが挿通される第４孔が形成される第２梃子部と、
を備え、
前記ローラ移動部を移動させることにより、前記第１ピンを介して前記第１ローラを移動可能に、かつ、前記第２ピンを介して前記第２ローラを移動可能に構成される、
請求項１又は２に記載のプリンタ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、プリンタに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、例えば電気設備で使用される端子の番号や記号等を、樹脂製のチューブやスリーブと呼ばれるチューブ状部材、プレートやテープといったシート状部材等の消耗品に直接印字するためのプリンタが開発されている。このようなプリンタの一例として、本出願人は、チューブ状に形成された印刷媒体を搬送するための搬送経路と、シート状に形成された印刷媒体を搬送するための搬送経路を有するプリンタを提案している（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１０８６７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、印刷媒体の種類に応じて搬送経路を異ならせると装置の大型化を招いてしまう。
【０００５】
そこで本発明は、チューブ状に形成された印刷媒体とシート状に形成された印刷媒体を同一の搬送経路で搬送可能なプリンタを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示は、チューブ状に形成された第１印刷媒体、及び、シート状に形成された第２印刷媒体に印刷可能なプリンタであって、第１印刷媒体を搬送経路に沿って搬送し、印刷するための第１印刷モードと、第２印刷媒体を第１ローラ及び第２ローラで挟持した状態で、上記搬送経路と同一の搬送経路に沿って搬送し、印刷するための第２印刷モードとを有する。そして、第１ローラ及び第２ローラは、ローラ移動部により、第１印刷モードにおいて、搬送経路から退避した第１位置（退避位置）に配置され、第２印刷モードにおいて、第２印刷媒体をセットするために、搬送経路を挟んで離間した第２位置（セット位置）に配置され、また、第２印刷モードにおいて、第１ローラと第２ローラとの間にセットされた第２印刷媒体を挟持するために、搬送経路を挟んで近接対向した第３位置（挟持位置）に配置される。
【０００７】
或いは、本開示は、チューブ状に形成された第１印刷媒体、及び、シート状に形成された第２印刷媒体を同一の搬送経路で搬送し、それらの第１印刷媒体及び第２印刷媒体に印刷可能なプリンタであって、第２印刷媒体を挟持して搬送可能な第１ローラ及び第２ローラと、第１ローラ及び第２ローラを、搬送経路から退避した第１位置（退避位置）、搬送経路を挟んで離間した第２位置（セット位置）、及び、搬送経路を挟んで近接対向した第３位置（挟持位置）のいずれかに移動させるローラ移動部とを備える。
【図面の簡単な説明】
【０００８】
図１は、一実施形態に係るローラアセンブリを側方（左右方向）から見た要部断面図である。

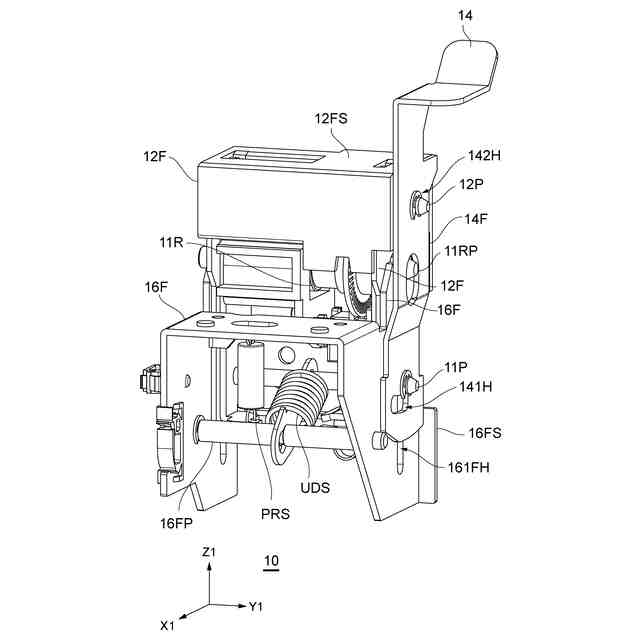

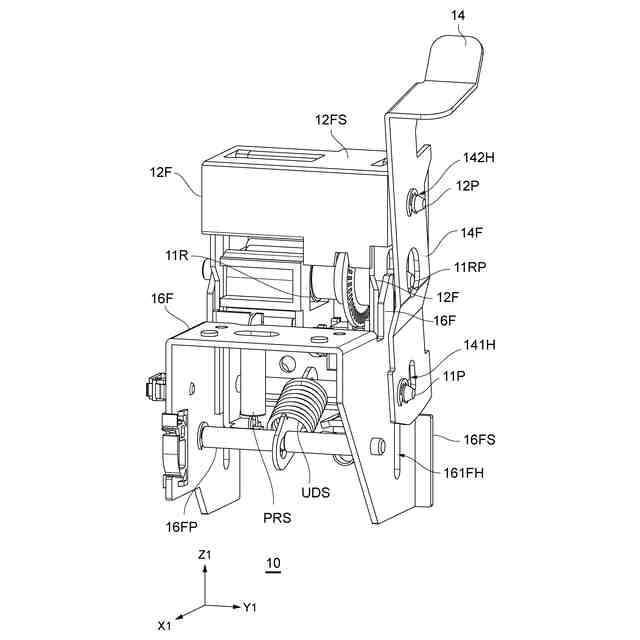

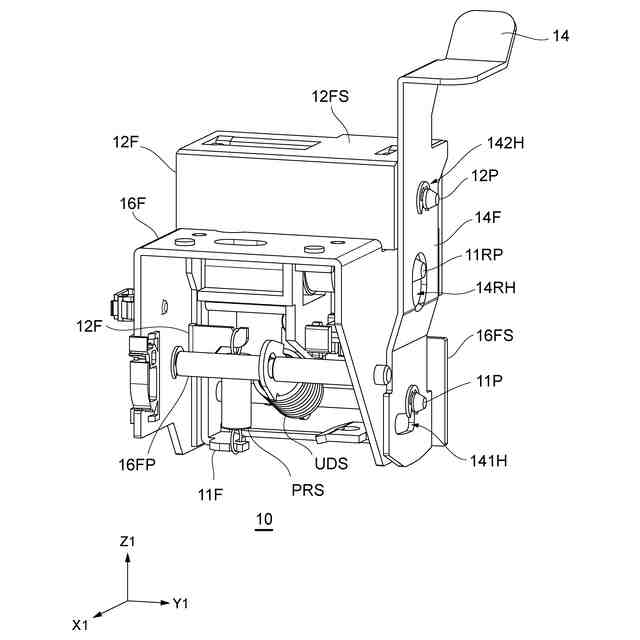

図２Ａは、一実施形態に係るローラアセンブリの斜視図である。
図２Ｂは、一実施形態に係るローラアセンブリの斜視図である。
図２Ｃは、一実施形態に係るローラアセンブリの斜視図である。
図２Ｄは、一実施形態に係るローラアセンブリの斜視図である。

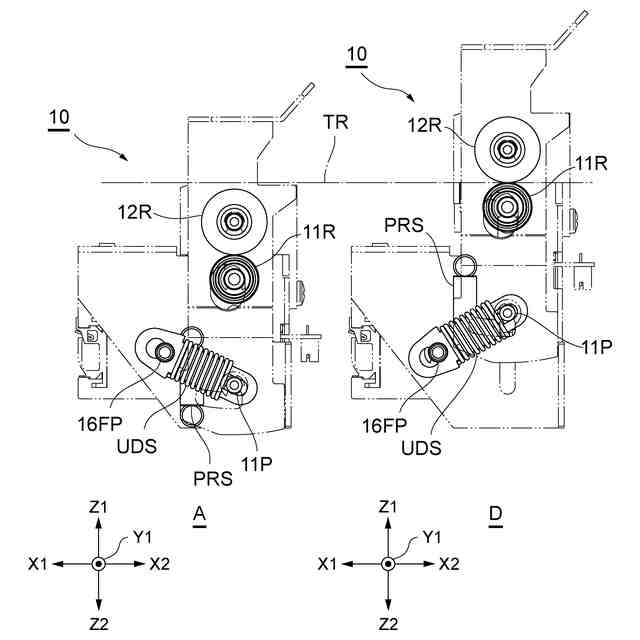

図３は、一実施形態に係るローラアセンブリの側面図である。
図４は、一実施形態に係るローラアセンブリを側方（左右方向）から見た要部断面図である。

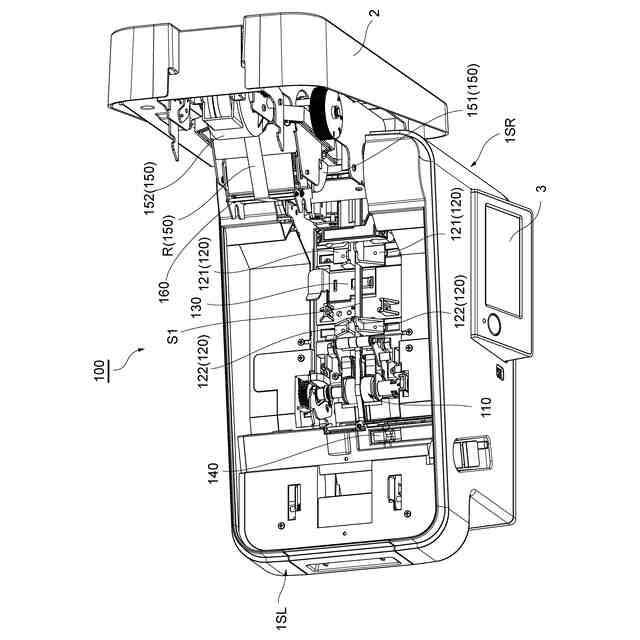

図５は、一実施形態に係るプリンタの斜視図である。

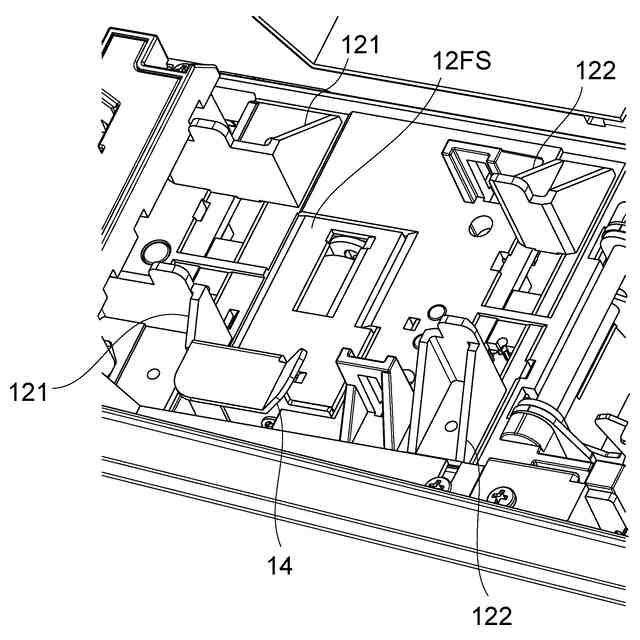

図６Ａは、一実施形態に係るプリンタの拡大斜視図である。
図６Ｂは、一実施形態に係るプリンタの拡大斜視図である。
図７Ａは、一実施形態に係るローラアセンブリの斜視図である。
図７Ｂは、一実施形態に係るローラアセンブリのレバーの斜視図である。

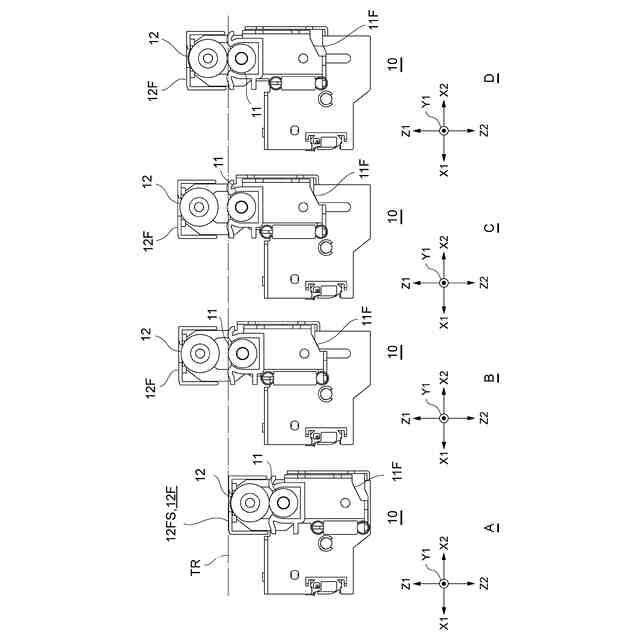

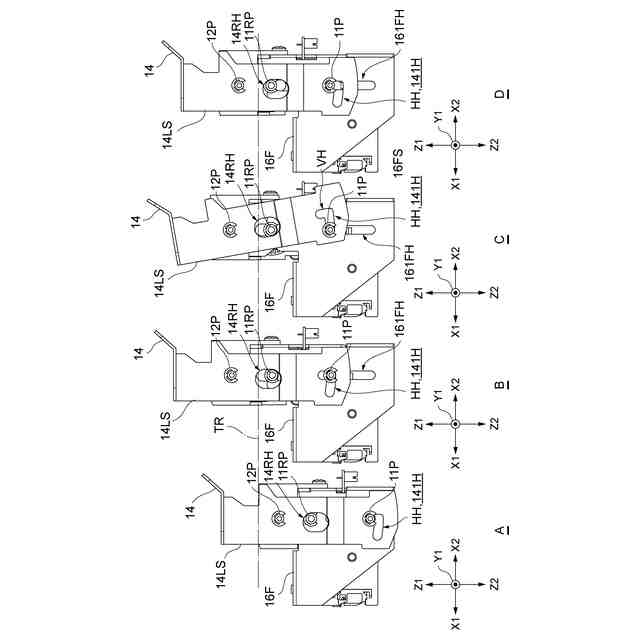

図８は、一実施形態に係るローラアセンブリの各状態を示す側面図である。
図９は、一実施形態に係るローラアセンブリの各状態を示す側面図である。
図１０Ａは、一実施形態に係るプリンタの拡大斜視図である。
図１０Ｂは、一実施形態に係るプリンタの拡大斜視図である。
図１０Ｃは、一実施形態に係るプリンタの拡大斜視図である。
図１０Ｄは、一実施形態に係るプリンタの拡大斜視図である。
図１０Ｅは、一実施形態に係るプリンタの拡大斜視図である。
【発明を実施するための形態】
【０００９】
［第１実施形態］以下、本発明の実施形態について図面を用いて説明する。以下の実施形態は、本発明を説明するための例示であり、本発明をその実施形態のみに限定する趣旨ではない。
【００１０】
なお、便宜上、図１における紙面左方向を後方Ｘ１、反対の紙面右方向を前方Ｘ２、総称して前後方向Ｘと呼び、紙面垂直の手前方向を左方Ｙ１、反対の奥行方向を右方Ｙ２、総称して左右方向Ｙと呼び、紙面上方向を上方Ｚ１、反対の紙面下方向を下方Ｚ２、総称して上下方向Ｚと呼ぶ場合がある。前方Ｘ２は印刷媒体（「消耗品」と呼ばれる場合もある。）の搬送方向に相当する。また送り量検出ローラである第１ローラ１１及びプレッシャローラである第２ローラ１２の回転軸方向は、左右方向Ｙと平行である。
（【００１１】以降は省略されています）
