公開番号2025134036
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2025120098,2021134448
出願日2025-07-16,2021-08-19
発明の名称シャッター装置
出願人三和シヤッター工業株式会社
代理人個人,個人
主分類E06B 9/68 20060101AFI20250904BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】
従来の電源切替ボックスとは異なる新しい着眼に基づいた電源切替装置を提供する。
【解決手段】

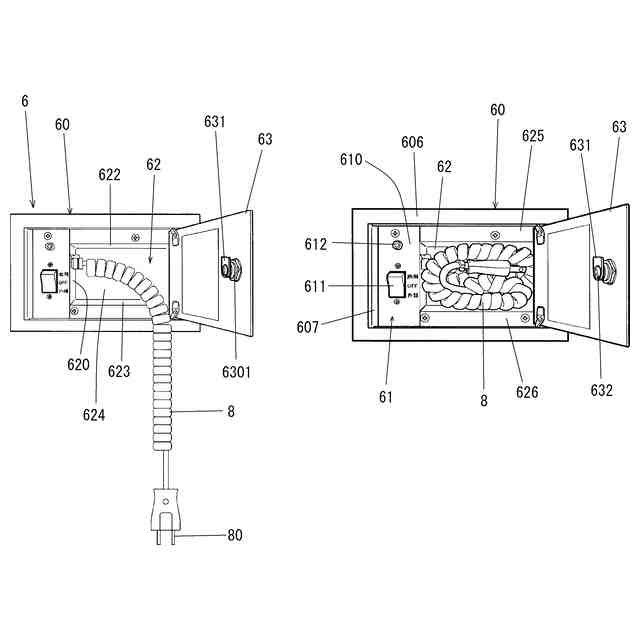

開口部を開閉するシャッターカーテン1と、開閉機Mと、商用電源と外部電源を切り替え可能な電源切替装置6と、を備え、電源切替装置6には、先端に外部電源と接続可能な接続部を備えた外部電源供給線8の基端側が固定されており、電源切替装置6は、外部電源供給線8の収納部62を備えており、外部電力供給線8は収納部62に収納可能である。
【選択図】図5
特許請求の範囲【請求項１】

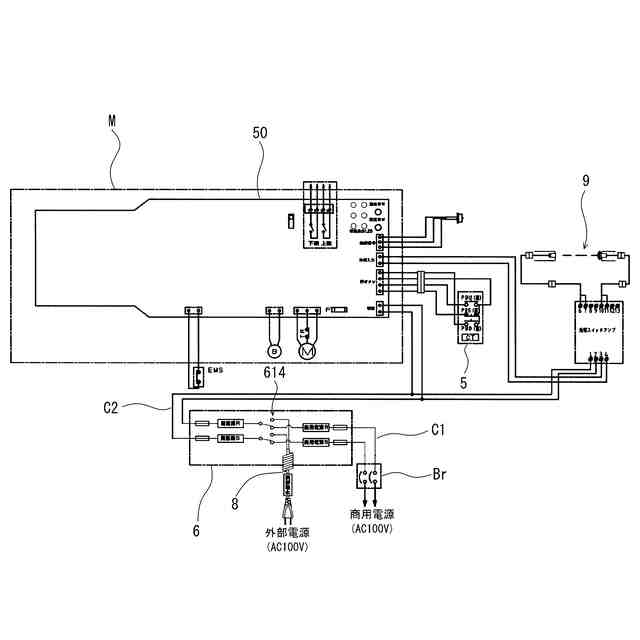

第１端部が商用電源に接続された第１電力供給線と、
第１端部が外部電源に接続可能な第２電力供給線と、
第１端部が開閉機に接続されており、商用電源あるいは外部電源からの電力を選択的に開閉機に供給する第３電力供給線と、
第１電力供給線の第２端部、第２電力供給線の第２端部、第３電力供給線の第２端部が接続された電源切替ユニットと、
からなり、

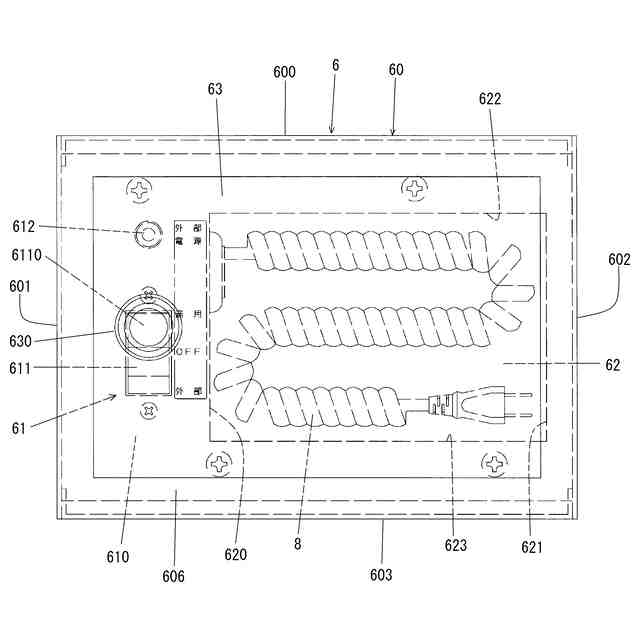

前記電源切替ユニットは、
前記第２電力供給線を収納する収納部と、
前記収納部に隣接する電源切替部と、を備え、
前記電源切替部は、
第１電力供給線の第２端部、第２電力供給線の第２端部、第３電力供給線の第２端部が収容された収容部と、
第１電力供給線の第２端部と第３電力供給線の第２端部の電気的接続、第２電力供給線の第２端部と第３電力供給線の第２端部の電気的接続、を選択的に切り替える切替手段と、
前記切替手段を作動させる切替操作部と、
を備えている、
シャッターの電源切替装置。
続きを表示（約 800 文字）【請求項２】
前記第２電力供給線の第１端部には、外部電源と接続可能な接続部が設けてあり、
前記第２電力供給線の第２端部側は、前記電源切替部に固定されている、
請求項１に記載のシャッターの電源切替装置。
【請求項３】

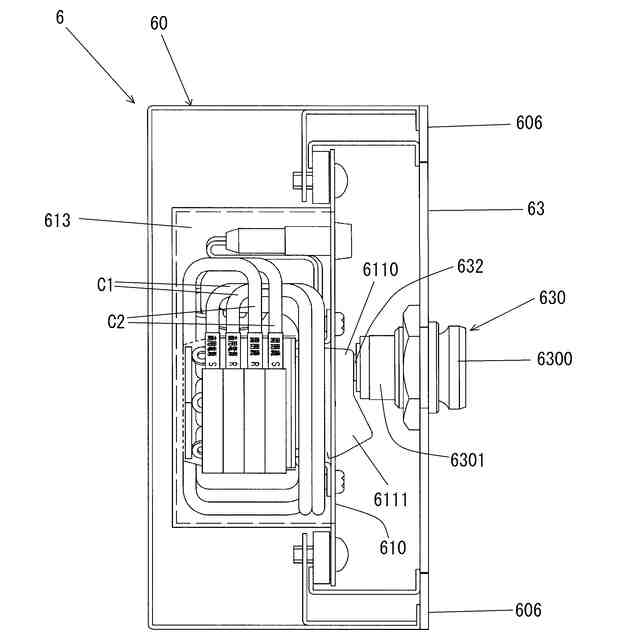

前記収納部と前記収容部は、側壁を介して隣接しており、前記側壁には、前記第２電力供給線の第２端部側が固定されており、前記第２電力供給線の第２端部は、前記側壁を挿通して、前記収容部内に位置している、
請求項１、２いずれか１項に記載のシャッターの電源切替装置。
【請求項４】
前記電源切替部は、前面部を備え、前記前面部の表面に前記切替操作部が設けてあり、前記前面部の背面側に前記収容部が位置している、
請求項１、２いずれか１項に記載のシャッターの電源切替装置。
【請求項５】
前記電源切替ユニットは、
前記電源切替部及び前記収納部を含み、前面に開口を備えたケースと、
前記ケースの開口を開閉する蓋体と、
からなり、
前記電源切替部は、前記蓋体の回動先端側に位置している、
請求項１～４いずれか１項に記載のシャッターの電源切替装置。
【請求項６】
請求項１～５いずれか１項に記載の電源切替装置を備えたシャッター装置。
【請求項７】

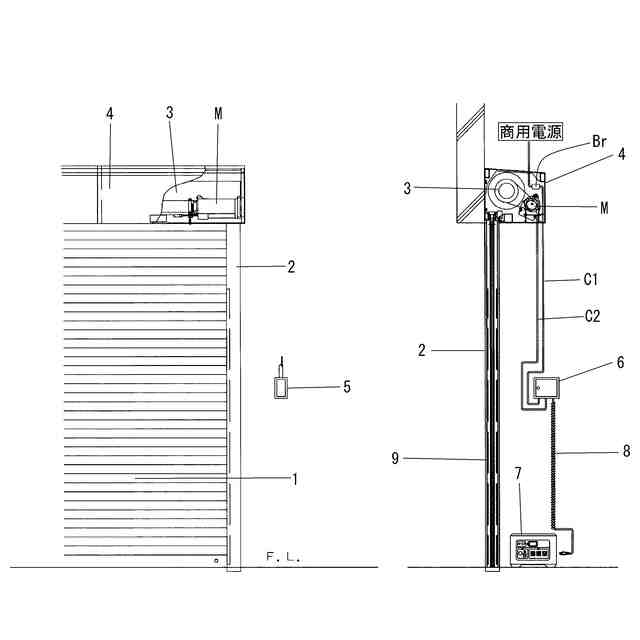

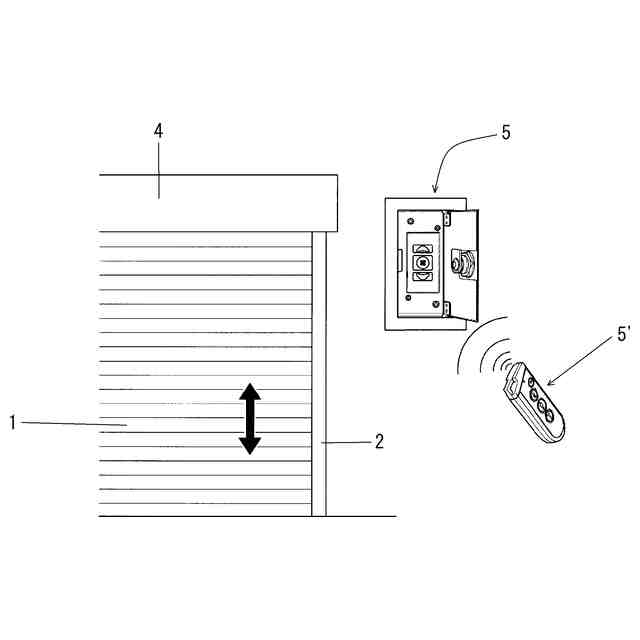

開口部を開閉するシャッターカーテンと、
開閉機と、
商用電源と外部電源を切り替え可能な電源切替装置と、
を備え、
前記電源切替装置には、先端に外部電源と接続可能な接続部を備えた外部電源供給線の基端側が固定されており、
前記電源切替装置は、前記外部電源供給線の収納部を備えており、前記外部電力供給線は前記収納部に収納可能である、
シャッター装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シャッターの電源切替装置に関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
シャッター装置において、通常時には商用電源からの電力で開閉機を駆動してシャッターを動作させるが、停電時等には開閉機の電源として外部電源を用いることでシャッターを動作させるものが提案されている（特許文献１～４）。
【０００３】
従来の電源切替ボックスでは、電源切替ボックス側に接続部（コンセント）が設けてあり、電源切替ボックスと別体のコード（例えば、外部電源側のコード）を電源切替ボックス側のコンセントに接続するようにしている。
【０００４】
外部電源を用いなければならない場合は、停電時等のいわば非常時であり、いざとい時に、保管していたコードを探す手間がかかり、あるいは、手元にある外部電源側のコードのプラグと電源切替ボックス側のコンセントが一致しないような場合には、シャッターの迅速な開閉駆動が困難となるおそれがある。
特開２０１８－１７８６１６
特開２００３－０３５０７８
特開昭５２－３２４２
特開昭５７－１５１７９１
【発明の開示】
【発明が解決しようとする課題】
【０００５】
本発明は、従来の電源切替ボックスの課題を踏まえた上で、新しい着眼に基づいて電源切替装置を提供するものである。
【課題を解決するための手段】
【０００６】
本発明が採用した技術手段は、
第１端部が商用電源に接続された第１電力供給線と、
第１端部が外部電源に接続可能な第２電力供給線と、
第１端部が開閉機に接続されており、商用電源あるいは外部電源からの電力を選択的に開閉機に供給する第３電力供給線と、
第１電力供給線の第２端部、第２電力供給線の第２端部、第３電力供給線の第２端部が接続された電源切替ユニットと、
からなり、
前記電源切替ユニットは、
前記第２電力供給線を収納する収納部と、
前記収納部に隣接する電源切替部と、を備え、
前記電源切替部は、
第１電力供給線の第２端部、第２電力供給線の第２端部、第３電力供給線の第２端部が収容された収容部と、
第１電力供給線の第２端部と第３電力供給線の第２端部の電気的接続、第２電力供給線の第２端部と第３電力供給線の第２端部の電気的接続、を選択的に切り替える切替手段と、
前記切替手段を作動させる切替操作部と、
を備えている、
シャッターの電源切替装置、である。
１つの態様では、前記第２電力供給線の第１端部には、外部電源と接続可能な接続部が設けてあり、
前記第２電力供給線の第２端部側は、前記電源切替部に固定されている。
【０００７】
１つの態様では、前記収納部と前記収容部は、側壁を介して隣接しており、前記側壁には、前記第２電力供給線の第２端部側が固定されており、前記第２電力供給線の第２端部は、前記側壁を挿通して、前記収容部内に位置している。
１つの態様では、前記電源切替部は、前面部を備え、前記前面部の表面に前記切替操作部が設けてあり、前記前面部の背面側に前記収容部が位置している。
【０００８】
１つの態様では、前記電源切替ユニットは、
前記電源切替部及び前記収納部を含み、前面に開口を備えたケースと、
前記ケースの開口を開閉する蓋体と、
からなり、
前記電源切替部は、前記蓋体の回動先端側に位置している。
【０００９】
本発明は、上記電源切替装置を備えたシャッター装置として提供され得る。
本発明が採用した技術手段は、
開口部を開閉するシャッターカーテンと、
開閉機と、
商用電源と外部電源を切り替え可能な電源切替装置と、
を備え、
前記電源切替装置には、先端に外部電源と接続可能な接続部を備えた外部電源供給線の基端側が固定されており、
前記電源切替装置は、前記外部電源供給線の収納部を備えており、前記外部電力供給線は前記収納部に収納可能である、
シャッター装置、である。
【発明の効果】
【００１０】

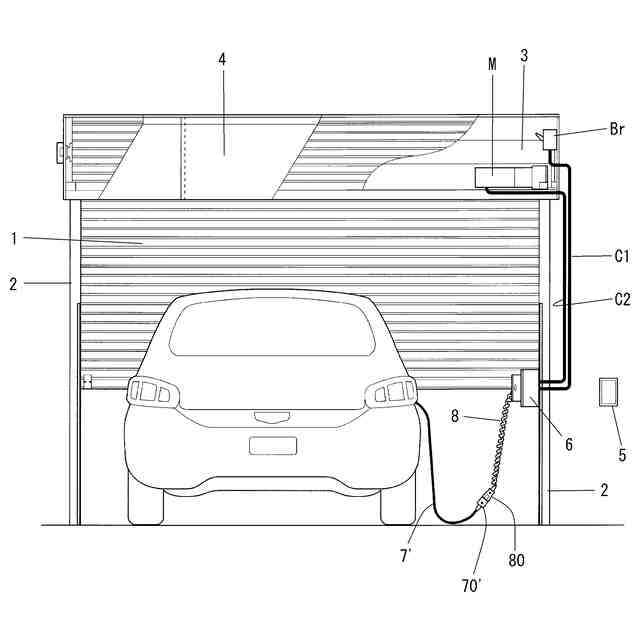

本発明に係る電源切替装置には、先端に外部電源と接続可能な接続部を備えた外部電源供給線の基端側が固定されており、前記外部電力供給線は電源切替装置に設けた収納部に収納可能としたので、停電時等の非常時には、外部電源供給線を収納部から迅速に引き出して外部電源に接続することができ、迅速なシャッター開閉が可能である。
【図面の簡単な説明】
（【００１１】以降は省略されています）
