公開番号2025135478
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024033351
出願日2024-03-05
発明の名称めっき部材およびその製造方法
出願人Astemo株式会社
代理人弁理士法人志賀国際特許事務所
主分類C25D 3/06 20060101AFI20250910BHJP(電気分解または電気泳動方法;そのための装置)
要約【課題】本発明の課題は、めっき部材とその製造方法を提供することにある。
【解決手段】本発明に係るめっき部材は、クロム、炭素、酸素を少なくとも含む、3価クロム浴を用いたクロムを主成分とするめっき被膜を外表面に有するめっき部材であり、
前記めっき被膜は、クロム:60at%以上、炭素:1at%～30at%を含有し、外表面の押し込み硬さが11.1GPa以上であり、走査透過電子顕微鏡法のTEM像において、配向性を有さない微結晶のクロム母材の中に析出した、配向性を有したクロム結晶粒の粒径が15nm以上かつ、母材に占めるクロム結晶粒の比率が3%以上であり、走査透過電子顕微鏡法の電子回折図形において、格子面間距離d値2.0～2.3Åの位置に回折スポットを有している。
【選択図】図23
特許請求の範囲【請求項１】
クロム、炭素、酸素を少なくとも含む、３価クロム浴を用いたクロムを主成分とするめっき被膜を外表面に有するめっき部材であり、
前記めっき被膜は、
クロム：６０ａｔ％以上、炭素：１ａｔ％～３０ａｔ％を含有し、外表面の押し込み硬さが１１．１ＧＰａ以上であり、
走査透過電子顕微鏡法のＴＥＭ像において、配向性を有さない微結晶のクロム母材の中に析出した、配向性を有したクロム結晶粒の粒径が１５ｎｍ以上かつ、母材に占めるクロム結晶粒の比率が３％以上であり、
走査透過電子顕微鏡法の電子回折図形において、格子面間距離ｄ値２．０～２．３Åの位置に回折スポットを有しているめっき部材。
続きを表示（約 960 文字）【請求項２】
前記めっき部材が摺動部品により摺接される摺接部材である、請求項１に記載のめっき部材。
【請求項３】
前記めっき被膜の酸素濃度が２ａｔ％～６ａｔ％である、請求項１または請求項２に記載のめっき部材。
【請求項４】
クロム、炭素、酸素を少なくとも含む、３価クロム浴を用いたクロムを主成分とするめっき被膜を外表面に有するめっき部材であり、
前記めっき被膜は、
クロム：６０ａｔ％以上、炭素：１ａｔ％～３０ａｔ％を含有し、外表面の押し込み硬さが１１．１ＧＰａ以上であり、
走査透過電子顕微鏡法のＴＥＭ像において、配向性を有さない微結晶のクロム母材の中に析出した、配向性を有したクロム結晶粒の粒径が１５ｎｍ以上かつ、母材に占めるクロム結晶粒の比率が３％以上であり、
走査透過電子顕微鏡法の電子回折図形において、格子面間距離ｄ値２．０～２．３Åの位置に回折スポットを有しているめっき部材の製造方法であり、
前記めっき部材の表面にクロムを主成分とする硬質層からなるめっき被膜を形成するめっき工程を有し、前記めっき工程は、ＸＲＤにおいて非晶質めっき被膜を形成する第１ステップと、前記第１ステップで形成した非晶質めっき被膜を加熱して結晶化する第２ステップと、を有する、
めっき部材の製造方法。
【請求項５】
前記めっき工程は、３価クロム塩、カルボン酸塩、ｐＨ緩衝剤および電導度塩を含み、浴温：５５℃～８０℃のめっき浴中において、陰極電流密度：４５Ａ／ｄｍ
２
～１００Ａ／ｄｍ
２
の条件にて前記めっき被膜を形成する、
請求項４に記載のめっき部材の製造方法。
【請求項６】
前記めっき部材が摺動部品により摺接される摺接部材である、請求項４または請求項５に記載のめっき部材の製造方法。
【請求項７】
前記めっき被膜の酸素濃度を２ａｔ％～６ａｔ％とする、請求項４または請求項５に記載のめっき部材の製造方法。
【請求項８】
前記第２ステップで行う加熱温度を２５０℃～４００℃とする、請求項４または請求項５に記載のめっき部材の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、めっき部材およびその製造方法に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
６価クロムに比べて毒性や公害発生の面で問題のない３価クロムのクロムめっき層を製版ロールに用いた技術が、下記特許文献１に記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－１４３１６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
摺動部品が摺接されるロッドに形成するクロムめっき被膜において、６価クロムのめっき被膜の代替えとして、３価クロム浴を用いたクロムめっき被膜が有望視されている。
ところが、本発明者の研究により、従来の３価クロム浴を用いたクロムめっき被膜を形成したロッドに対して研磨を施すと、めっき被膜の脆性破壊（むしれ破壊）が発生することがわかった。
【０００５】
本発明が解決しようとする課題は、研磨の際にむしれ破壊を生じ難い３価クロム浴を用いたクロムめっき被膜を備えたロッドなどのめっき部材およびその製造方法を提供することにある。
【課題を解決するための手段】
【０００６】
本発明に係るめっき部材は、クロム、炭素、酸素を少なくとも含む、３価クロム浴を用いたクロムを主成分とするめっき被膜を外表面に有するめっき部材であり、前記めっき被膜は、クロム：６０ａｔ％以上、炭素：１ａｔ％～３０ａｔ％を含有し、外表面の押し込み硬さが１１．１ＧＰａ以上であり、走査透過電子顕微鏡法のＴＥＭ像において、配向性を有さない微結晶のクロム母材の中に析出した、配向性を有したクロム結晶粒の粒径が１５ｎｍ以上かつ、母材に占めるクロム結晶粒の比率が３％以上であり、走査透過電子顕微鏡法の電子回折図形において、格子面間距離ｄ値２．０～２．３Åの位置に回折スポットを有することを特徴とする。
【発明の効果】
【０００７】
本発明によれば、環境性の面で６価のクロムに比較し問題を生じることのない３価のクロム浴より析出したクロムを主体とするめっき被膜であって、研磨の際にむしれ破壊を生じ難いクロムめっき被膜を備えためっき部材を提供することができる。また、このめっき部材を製造する技術を提供できる。
【図面の簡単な説明】
【０００８】
本発明に係るめっき部材の第１実施形態としてのピストンロッドを備えたショックアブソーバの全体構成を示す図であって、中心線ＣＬを含む断面で見た断面図である。
同ピストンロッドの概形を示す側面図である。
同ショックアブソーバの上部構造を示す図であって、図１のＡ部の拡大部分断面図である。
同ピストンロッドの先端部構造を示す図であって、図１のＢ部の拡大部分断面図である。
同ピストンロッドの製造工程の一例を示すフロー図である。
同ピストンロッドの外径研磨に用いる研磨装置の一例を示す要部斜視図である。
実施例において形成しためっき被膜の、成膜速度と結晶化度との関係を示すグラフである。
実施例において形成しためっき被膜の、成膜速度と不純物元素濃度との関係を示すグラフである。
実施例において形成しためっき被膜の物性値を示す表である。
実施例において形成しためっき被膜の物性値と加熱処理温度との関係を示す表である。
比較例試料のめっき被膜に形成された脆性モードの研磨痕を示すものであり、（Ａ）は倍率５００倍の拡大写真、（Ｂ）は倍率５０００倍の拡大写真である。
実施例試料のめっき被膜に形成された延性モードの研磨痕を示すものであり、（Ａ）は倍率５００倍の拡大写真、（Ｂ）は倍率５０００倍の拡大写真である。
（Ａ）は比較例試料のＸ線回折による分析結果を示す図であり、（Ｂ）は同試料の研磨痕を示す表面写真である。
（Ａ）は２５０℃で熱処理した実施例試料のＸ線回折による分析結果を示す図であり、（Ｂ）は同試料の研磨痕を表す表面写真である。
（Ａ）は３００℃で熱処理した実施例試料のＸ線回折による分析結果を示す図であり、（Ｂ）は同試料の研磨痕を示す表面写真である。
実施例試料と比較例試料における、熱処理温度（ベーキング温度）と最大研磨痕幅との関係を示すグラフである。
実施例試料と比較例試料における、熱処理温度（ベーキング温度）と幅８μｍ以上の研磨痕本数との関係を示すグラフである。
実施例試料と比較例試料における、熱処理温度（ベーキング温度）と被膜硬さとの関係を示すグラフである。
実施例試料と比較例試料における、熱処理温度（ベーキング温度）と結晶化度との関係を示すグラフである。
実施例試料と比較例試料における、被膜硬さと幅８μｍ以上の研磨痕本数との関係を示すグラフである。
実施例試料と比較例試料における、結晶化度と幅８μｍ以上の研磨痕本数との関係を示すグラフである。
実施例試料及び比較例試料の、被膜硬さと結晶化度との関係を示すグラフである。
比較例試料に関し、脆性モードの被膜断面におけるＴＥＭ像を示す図である。
実施例試料に関し、延性モードの被膜断面におけるＴＥＭ像を示す図である。

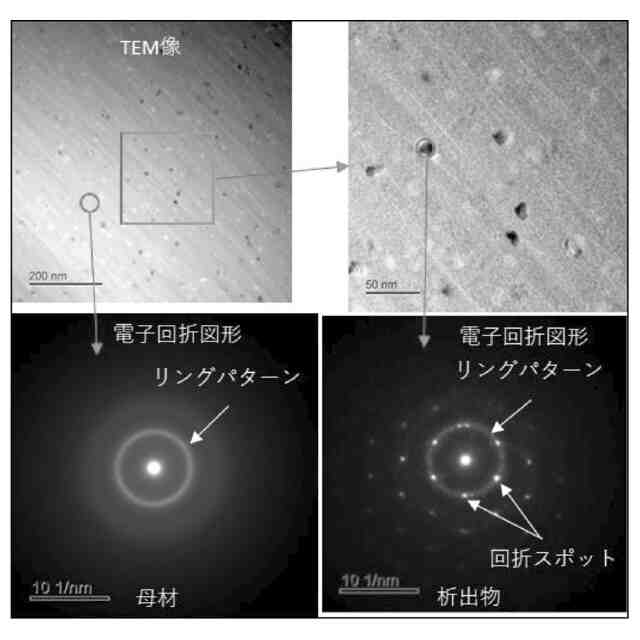

実施例試料に関し、ＴＥＭ像におけるクロム結晶粒の電子回折図形を示す図である。
実施例試料及び比較例試料の、クロム結晶比率と８μｍ以上の研磨痕本数との関係を示すグラフである。
実施例試料及び比較例試料の、クロム結晶粒と８μｍ以上の研磨痕本数との関係を示すグラフである。
実施例試料及び比較例試料の、ＴＥＭによるクロム結晶比率とクロム結晶粒との関係を示すグラフである。
【発明を実施するための形態】
【０００９】
以下、本発明に係るめっき部材の一実施形態としてのピストンロッドを備えたショックアブソーバ（シリンダ装置）について説明する。
なお、以下に説明する実施形態は、発明の趣旨をより良く理解させるために具体的に説明するものであり、特に指定のない限り本発明を限定するものではない。また、以下に示す実施形態の説明に用いる図面は、各部を見易くするために縮尺を適宜変更している。
【００１０】
図１は、本発明に係るめっき部材の一例としてのピストンロッド２１を備えたショックアブソーバ（シリンダ装置）１の全体構造を示す部分断面図である。
ピストンロッド２１の外周面には後述するめっき被膜が形成されているが、めっき被膜について説明する前に、ショックアブソーバ１の全体構成について説明する。
（【００１１】以降は省略されています）
