公開番号2025140748
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040314
出願日2024-03-14
発明の名称電圧検出装置
出願人Astemo株式会社
代理人弁理士法人志賀国際特許事務所
主分類H01M 10/48 20060101AFI20250919BHJP(基本的電気素子)
要約【課題】温度センサが故障した場合における経路抵抗値の温度特性の補償精度の低下を抑制することが可能な電圧検出装置を提供する。
【解決手段】組電池のセル電圧を所定の電圧検出線を介して検出する電圧検出装置であって、電圧検出線の温度を検出線温度として検出する複数の温度センサと、検出線温度の検出温度差が所定のしきい値を上回ると、検出線温度の平均値を補正用温度に設定する補正用温度設定部と、補正用温度に基づいてセル電圧を補正することにより補正セル電圧を取得する補正温度取得部とを備える。
【選択図】図1
特許請求の範囲【請求項１】
組電池のセル電圧を所定の電圧検出線を介して検出する電圧検出装置であって、
前記電圧検出線の温度を検出線温度として検出する複数の温度センサと、
前記検出線温度の検出温度差が所定のしきい値を上回ると、前記検出線温度の平均値を補正用温度に設定する補正用温度設定部と、
前記補正用温度に基づいて前記セル電圧を補正することにより補正セル電圧を取得する補正温度取得部と
を備えることを特徴とする電圧検出装置。
続きを表示（約 170 文字）【請求項２】
前記補正用温度設定部は、複数の前記温度センサのうち、異常でない複数の前記温度センサの検出値の平均値を前記補正用温度に設定することを特徴とする請求項１に記載の電圧検出装置。
【請求項３】
前記温度センサは、前記組電池を構成する電池モジュールに対応して設けられることを特徴とする請求項１又は２に記載の電圧検出装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電圧検出装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
下記特許文献１には、二次電池を含むバッテリーシステムに設けられる温度センサの故障を確実に検出する故障検出技術が開示されている。この故障検出技術は、定期的の温度センサの温度測定値を取り込むことによって、温度センサによる温度測定値の時間変化率を求め、この時間変化率に基づいて故障を検出するものである。具体的には、温度測定値が予め定めた温度範囲から逸脱し、かつ、温度測定値の時間変化率が所定のしきい値を超えたときに温度センサの故障と判断する。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－３２５１１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、バッテリーシステムにおいて二次電池のセル電圧の検出精度を向上させるためには、二次電池に接続される電圧検出線の抵抗値（経路抵抗値）の温度特性をキャンセルする必要がある。この場合、温度センサで検出された電圧検出線の温度に基いて温度特性をキャンセルすることになるが、温度センサが温度ドリフト故障すると温度特性のキャンセル精度を確保することができない。
【０００５】
本発明は、上述した事情に鑑みてなされたものであり、温度センサが故障した場合における経路抵抗値の温度特性の補償精度の低下を抑制することが可能な電圧検出装置の提供を目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明では、電圧検出装置に係る第１の解決手段として、組電池のセル電圧を所定の電圧検出線を介して検出する電圧検出装置であって、前記電圧検出線の温度を検出線温度として検出する複数の温度センサと、前記検出線温度の検出温度差が所定のしきい値を上回ると、前記検出線温度の平均値を補正用温度に設定する補正用温度設定部と、前記補正用温度に基づいて前記セル電圧を補正することにより補正セル電圧を取得する補正温度取得部とを備える、という手段を採用する。
【０００７】
本発明では、電圧検出装置に係る第２の解決手段として、上記第１の解決手段において、前記補正用温度設定部は、複数の前記温度センサのうち、異常でない複数の前記温度センサの検出値の平均値を前記補正用温度に設定する、という手段を採用する。
【０００８】
本発明では、電圧検出装置に係る第３の解決手段として、上記第１又は第２の解決手段において、前記温度センサは、前記組電池を構成する電池モジュールに対応して設けられる、という手段を採用する。
【発明の効果】
【０００９】
本発明によれば、温度センサが故障した場合における経路抵抗値の温度特性の補償精度の低下を抑制することが可能な電圧検出装置を提供することが可能である。
【図面の簡単な説明】
【００１０】

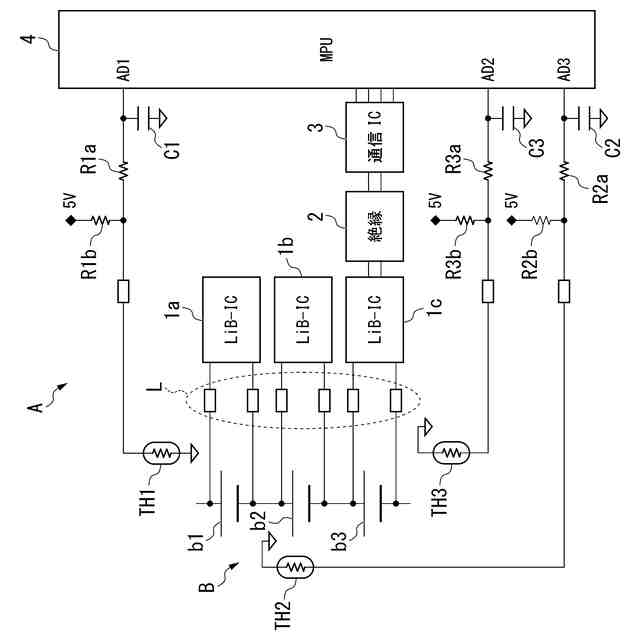

本発明の一実施形態に係る電圧検出装置の構成を示す回路図である。

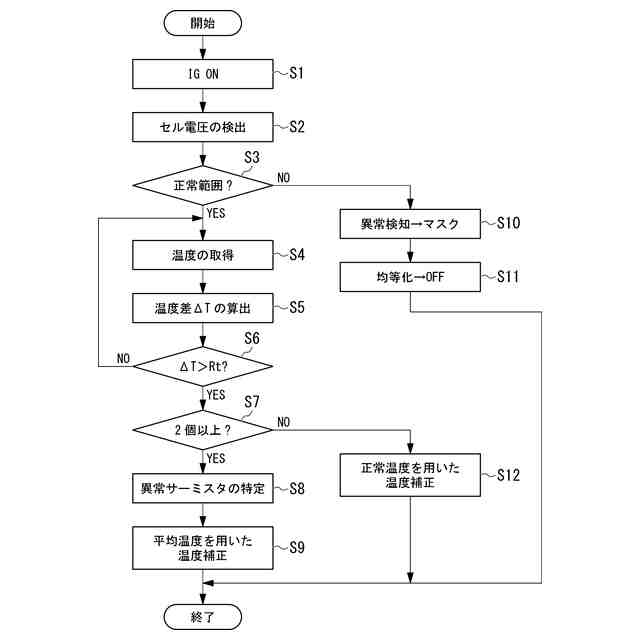

本発明の一実施形態に係る電圧検出装置の動作を示す第１のフローチャートである。

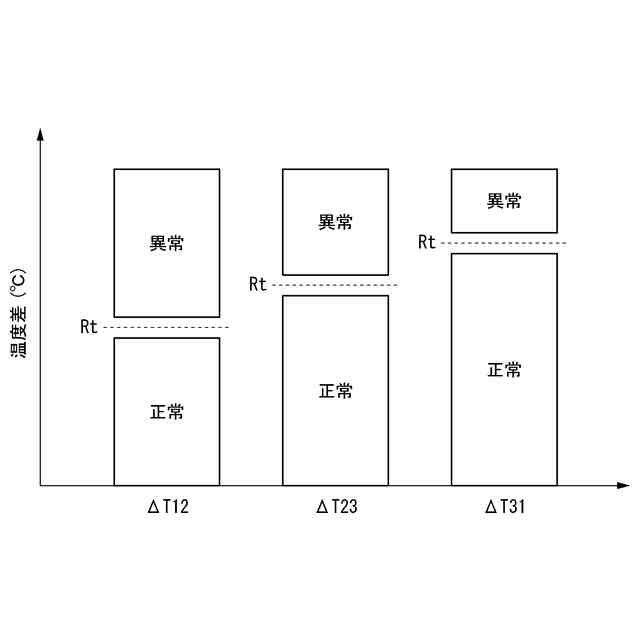

本発明の一実施形態に係る電圧検出装置の動作を示す模式図である。

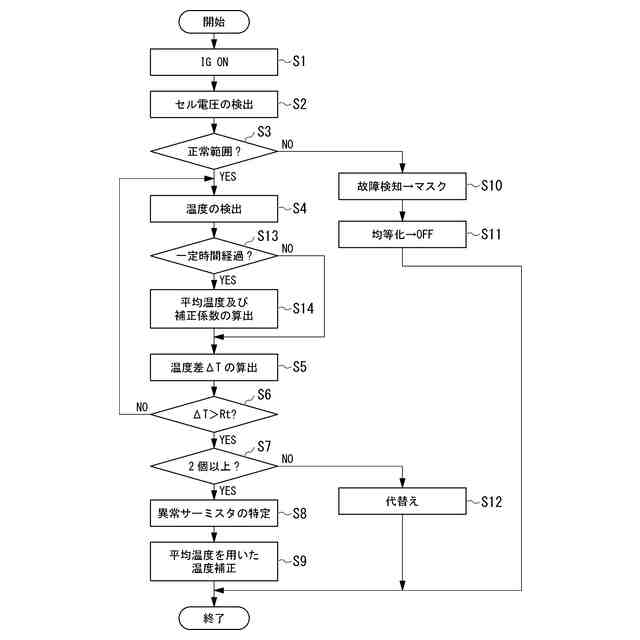

本発明の一実施形態に係る電圧検出装置の動作を示す第２のフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
