公開番号2025135679
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024033568
出願日2024-03-06
発明の名称ガス吹きノズル及びその製造方法
出願人東京窯業株式会社
代理人個人,個人
主分類B22D 41/58 20060101AFI20250911BHJP(鋳造;粉末冶金)
要約【課題】モルタル等の充填材がガスプールに流入するのを防止し、安定したガス量を確保することができるガス吹きノズルを提供する。

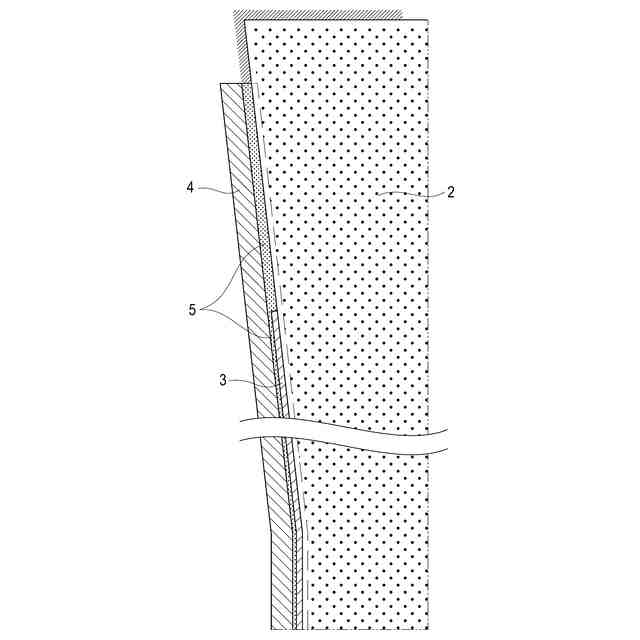

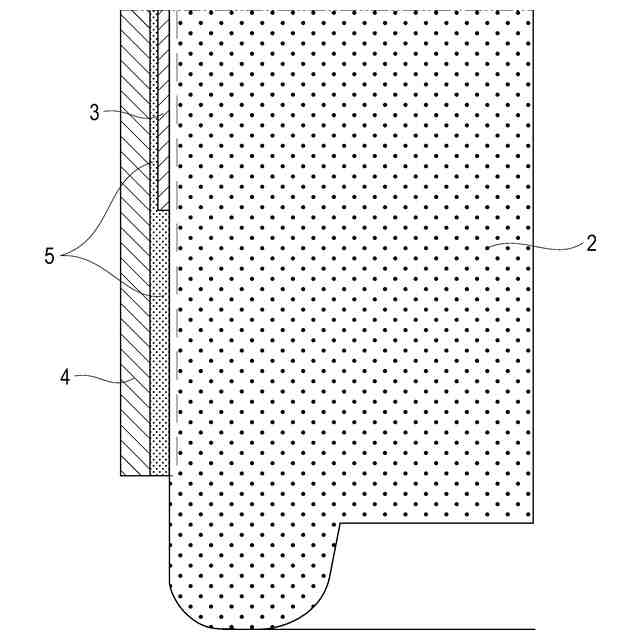

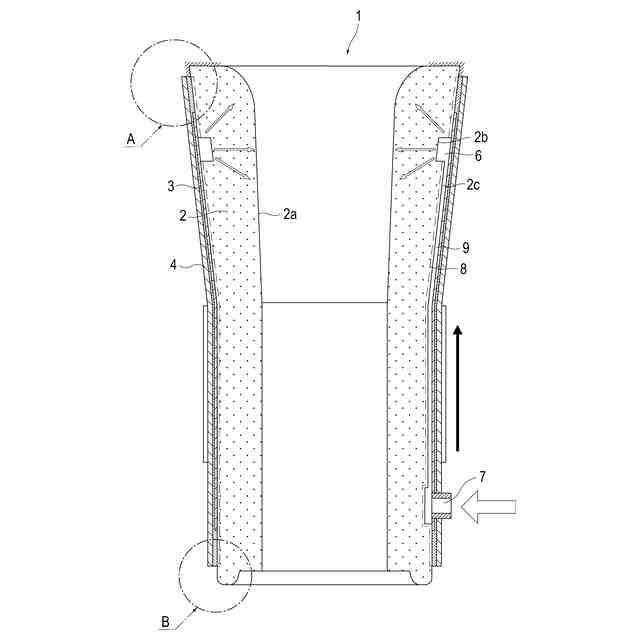

【解決手段】ガス吹きノズル1は、ノズル孔2aを有し、外面にガスプール6を形成するための凹部2bを有する耐火物2と、耐火物2に焼き嵌めにより装着され、耐火物2の凹部2bを覆う内周メタルケース3と、耐火物2と内周メタルケース3を囲む外周メタルケース4と、少なくとも耐火物2と外周メタルケース4との間に充填される充填材と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
ノズル孔を有し、外面にガスプールを形成するための凹部を有する耐火物と、
前記耐火物に焼き嵌めにより装着され、前記耐火物の前記凹部を覆う内周メタルケースと、
前記耐火物と前記内周メタルケースを囲む外周メタルケースと、
少なくとも前記耐火物と前記外周メタルケースとの間に充填される充填材と、を備えるガス吹きノズル。
続きを表示（約 350 文字）【請求項２】
前記耐火物は外面に前記凹部に接続されるガス導入溝を有し、
前記内周メタルケースは前記耐火物の前記凹部及び前記ガス導入溝を覆うことを特徴とする請求項１に記載のガス吹きノズル。
【請求項３】
前記内周メタルケースの厚みが前記外周メタルケースの厚みよりも薄いことを特徴とする請求項１又は２に記載のガス吹きノズル。
【請求項４】

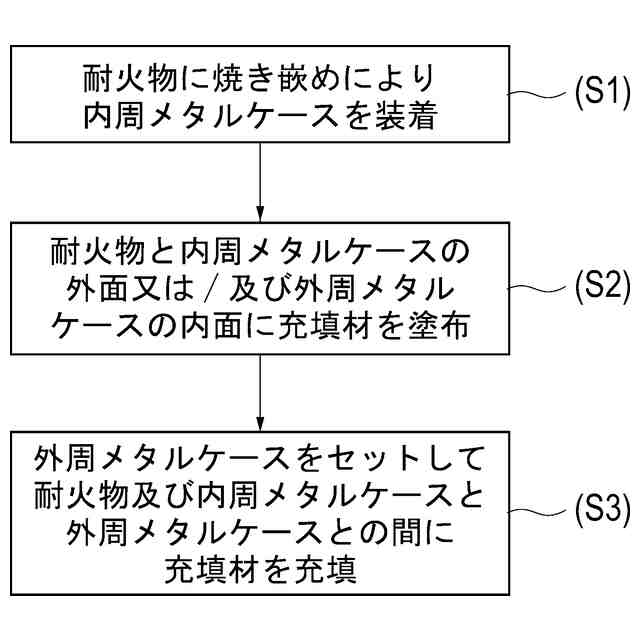

ノズル孔を有し、外面にガスプールを形成するための凹部を有する耐火物に焼き嵌めにより前記凹部を覆う内周メタルケースを装着する工程と、
前記耐火物と前記内周メタルケースを囲む外周メタルケースをセットして少なくとも前記耐火物と前記外周メタルケースとの間に充填材を充填する工程と、を備えるガス吹きノズルの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、溶融金属の流路となるノズル孔を有し、このノズル孔に不活性ガスを吹き込み可能なガス吹きノズル及びその製造方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
取鍋又はタンディッシュには、溶鋼の流量を調節するスライディングゲートが取り付けられる（特許文献１参照）。スライディングゲートの上ノズル等のノズルには、溶鋼の流路となるノズル孔が形成される。溶鋼中の不純物がノズル孔の内壁に付着・堆積してノズル孔が小さくなると、溶鋼流量が低下して操業を阻害する。これを防止するためにノズルには、ノズル孔に不活性ガスを吹き込み可能なガス吹きノズルが用いられる（特許文献１参照）。
【０００３】
ガス吹きノズルは、ノズル孔を有する耐火物と、耐火物を囲むメタルケース（鉄皮とも呼ばれる）と、を備える。耐火物の外面には、ガスプールを形成するための凹部が形成される。ガスプールに不活性ガスを導入すると、耐火物のポーラス部分を経由して不活性ガスがノズル孔に吹き込まれる。
【０００４】
従来のガス吹きノズルにおいて、メタルケースは耐火物外周からのガスリークの防止と耐火物の強度を補強するために設けられる。メタルケースと耐火物の間には、メタルケースと耐火物の隙間を埋めてガスリークを防止するモルタルが充填される。
【先行技術文献】
【特許文献】
【０００５】
特開２０１１－２５６０７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】

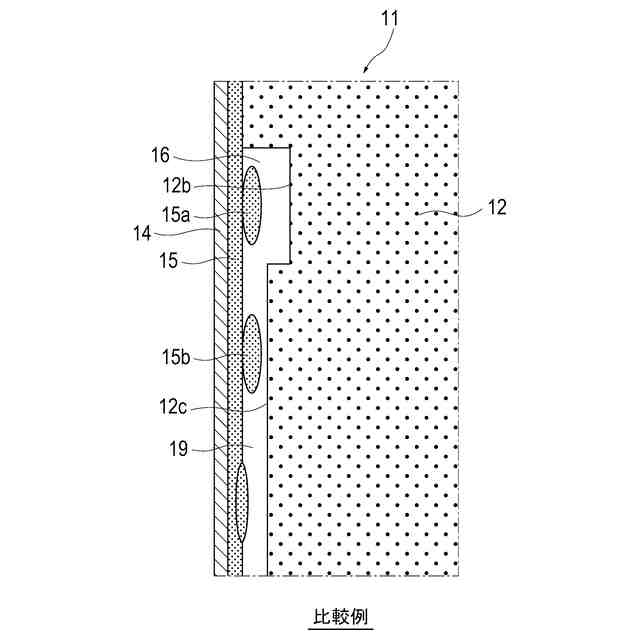

しかし、従来のガス吹きノズルにおいて、モルタルがガスプールに流入する場合があり、これがガスプールからノズル孔に吐出されるガス流量のばらつきの要因となる。また、ガスプールへのモルタルの流入を防ぐためにモルタル量を減らすと、ガスリーク防止能力が低下して本来の目的である溶鋼中への不活性ガス吹込量の不足や背圧低下による操業トラブルにつながる。
【０００７】
本発明は、上記の課題を鑑みてなされたものであり、モルタル等の充填材がガスプールに流入するのを防止し、安定したガス量を確保することができるガス吹きノズル及びその製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記課題を解決するために、本発明の一態様は、ノズル孔を有し、外面にガスプールを形成するための凹部を有する耐火物と、前記耐火物に焼き嵌めにより装着され、前記耐火物の前記凹部を覆う内周メタルケースと、前記耐火物と前記内周メタルケースを囲む外周メタルケースと、少なくとも前記耐火物と前記外周メタルケースとの間に充填される充填材と、を備えるガス吹きノズルである。
【０００９】
本発明の他の態様は、ノズル孔を有し、外面にガスプールを形成するための凹部を有する耐火物に焼き嵌めにより前記凹部を覆う内周メタルケースを装着する工程と、前記耐火物と前記内周メタルケースを囲む外周メタルケースをセットして少なくとも前記耐火物と前記外周メタルケースとの間に充填材を充填する工程と、を備えるガス吹きノズルの製造方法である。
【発明の効果】
【００１０】
本発明によれば、モルタル等の充填材がガスプールに流入するのを防止でき、安定したガス量を確保することができる。また、焼き嵌めにより耐火物に装着された内周メタルケースが耐火物を強固に固定し、耐火物の強度を補強するので、耐火物の機械的な割れや熱衝撃からの割れを防止でき、耐火物の割れに起因するガスリークのトラブルを防止できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
