公開番号2025136712
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024035497
出願日2024-03-08
発明の名称切削工具
出願人株式会社タンガロイ
代理人個人,個人,個人,個人
主分類B23B 27/14 20060101AFI20250911BHJP(工作機械;他に分類されない金属加工)
要約【課題】特に高送り加工した際の切りくずの排出性を改善し、切削加工時における送りの自由度を向上させ、これにより生産効率を向上させる。

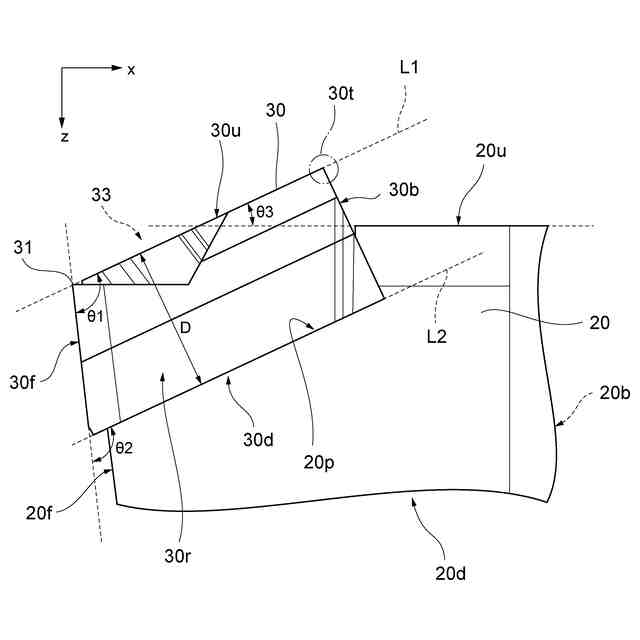

【解決手段】切削工具としての切削インサート10は、第1上端面30u及び第1下端面30d、それらを繋ぎ且つ互いに対向する第1基端面30b及び第1先端面30f、それらの各面を繋ぎ且つ互いに対向する第1右側面30r及び第1左側面30l、並びに、第1上端面30uと第1先端面30fとの交差稜線に形成された前切れ刃31を有し、第1右側面30r又は第1左側面30lからの側面視において第1上端面30uに外接する仮想直線L1と第1先端面30fとがなす内角θ1が鈍角とされている。
【選択図】図6
特許請求の範囲【請求項１】
互いに対向する第１上端面及び第１下端面、該第１上端面と該第１下端面とを繋ぎ且つ互いに対向する第１基端面及び第１先端面、前記第１上端面、前記第１下端面、前記第１基端面、及び前記第１先端面を繋ぎ且つ互いに対向する第１右側面及び第１左側面、並びに、前記第１上端面と前記第１先端面との交差稜線に形成された切れ刃を有する切れ刃部材を備え、
前記第１右側面又は前記第１左側面からの側面視において前記第１上端面に外接する仮想直線と前記第１先端面とがなす内角θ１が、鈍角である、
切削工具。
続きを表示（約 590 文字）【請求項２】
前記第１上端面が、チップブレーカが形成された凹状部を有する、
請求項１記載の切削工具。
【請求項３】
前記切れ刃部材は、超高圧焼結体である、請求項１又は２記載の切削工具。
【請求項４】
前記第１右側面又は前記第１左側面からの側面視において前記第１下端面に外接する仮想直線と前記第１先端面とがなす補角θ２が、鈍角である、
請求項１又は２記載の切削工具。
【請求項５】
互いに対向する第２上端面及び第２下端面、該第２上端面と該第２下端面とを繋ぎ且つ互いに対向する第２基端面及び第２先端面、並びに、該第２先端面側に設けられ且つ前記切れ刃部材が接合される台座部を有するベース部材を備える、
請求項１又は２記載の切削工具。
【請求項６】
前記第１上端面及び前記第１基端面は、前記台座部から突出しており、
前記第１基端面に当接する部位の前記第２上端面と、前記第１右側面又は前記第１左側面からの側面視において前記第１上端面に外接する仮想直線とがなす内角θ３が、鋭角である、
請求項５記載の切削工具。
【請求項７】
前記切れ刃部材を有する切削インサートと、
前記切削インサートを保持する保持部材と、
を備える、請求項１記載の切削工具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、切削工具に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
旋削加工用の工具として、ＰＣＤ（ダイアモンド焼結体）等の超高圧焼結体を切れ刃体に適用し、該超高圧焼結体を超硬基体からなるベースチップに取り付けてなる、アルミニウム材の溝入れ加工等に適するように構成された切削インサートが提案されている（例えば特許文献１及び２参照）。
【０００３】
かかる切削インサートで切削加工した場合の切りくず処理性については、従来、種々の改善策が提案されている。その中のひとつとして、例えば、切りくずの処理性を向上させるチップブレーカを超高圧焼結体に設けた切削インサートを採用するといったものが挙げられる。
【先行技術文献】
【特許文献】
【０００４】
特許第６９２３８５５号公報
特許第６９２３８５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、上記従来の切削インサートでは、特に高送り加工をした際に、切りくずがチップブレーカを乗り越えてしまい、切りくず流出方向が安定しなくなることがある。このような場合、被削材や工作機械に切りくずが絡んでしまうことがあり、被削材の加工面が傷ついたり、絡んだ切りくずを除去しようとすれば生産効率が落ちてしまいかねない。これに対し、切りくず処理を安定させる手段のひとつとして送り速度を低下させることが想起されるが、そうすると加工そのものに時間が掛かるようにしなってしまい、やはり生産効率の低下を招いてしまう。
【０００６】
そこで、本開示は、特に高送り加工した際の切りくずの排出性を改善し、切削加工時における送りの自由度を向上させ、これにより生産効率を向上させることができる切削工具を提供することを目的とする。
【課題を解決するための手段】
【０００７】
かかる課題を解決するべく、本発明者は鋭意検討を行ったところ、上述のごとく超高圧焼結体に切れ刃を形成した切削インサートにおいては、超高圧焼結体の上面を除去加工してチップブレーカを形成しているという技術上、当該上面よりも高い位置にチップブレーカを設けることができないという本質的な問題点に帰着した。そして、このような従来の形態に着目しつつ更に検討を重ねた結果、本発明者は、かかる課題の解決に結びつく新たな知見を取得し、本発明を完成するに至った。
【０００８】
〔１〕すなわち、本開示による切削工具の一態様は、互いに対向する第１上端面及び第１下端面、それらの第１上端面と第１下端面とを繋ぎ且つ互いに対向する第１基端面及び第１先端面、第１上端面、第１下端面、第１基端面、及び第１先端面を繋ぎ且つ互いに対向する第１右側面及び第１左側面、並びに、第１上端面と第１先端面との交差稜線に形成された切れ刃を有する切れ刃部材を備え、第１右側面又は第１左側面からの側面視において第１上端面に外接する仮想直線と第１先端面とがなす内角θ１が、鈍角とされている。
【０００９】
かかる構成によれば、切れ刃部材の切れ刃に対応する壁面となる第１上端面を、その切れ刃よりも高くすることができ、切削工具において、切れ刃部材が第１先端面側（切れ刃側）から第１基端面側に向かって上昇するように傾斜した状態で固定し易くなる。よって、切削加工時に生じる切りくずを、切れ刃よりも高い位置にある壁面に当て易くなるので、切りくずの流出方向が安定し、切りくずが被削物に絡まないよう処理して排出することができる。これにより、特に高送り加工の際にも安定した切りくず処理が実現され、また、切削加工時における送りの自由度も向上され、ひいては生産効率を向上させることが可能となる。
【００１０】
〔２〕上記構成において、切れ刃体部材が、第１上端面にチップブレーカが形成された凹状部を有していてもよい。こうすれば、切りくずをチップブレーカの壁面に当ててより所望の形状に処理し易くなる。
（【００１１】以降は省略されています）
