公開番号2025132610
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024030284
出願日2024-02-29
発明の名称工作機械
出願人ブラザー工業株式会社
代理人個人,個人
主分類B23Q 1/30 20060101AFI20250903BHJP(工作機械;他に分類されない金属加工)
要約【課題】ワークの所望の部分を加工できる工作機械を提供する。
【解決手段】工作機械は、主軸を保持する主軸ヘッドと、前記主軸ヘッドの下側に配置してあり、ワークを保持する保持部と、上下方向に交差する方向にて、前記保持部又は前記主軸ヘッドの移動を行う第一移動機構と、前記主軸ヘッドの下側に配置してあり、前記保持部に保持した前記ワークを支持する為の支持部と、上下方向にて、前記支持部の移動を行う第二移動機構とを備える。

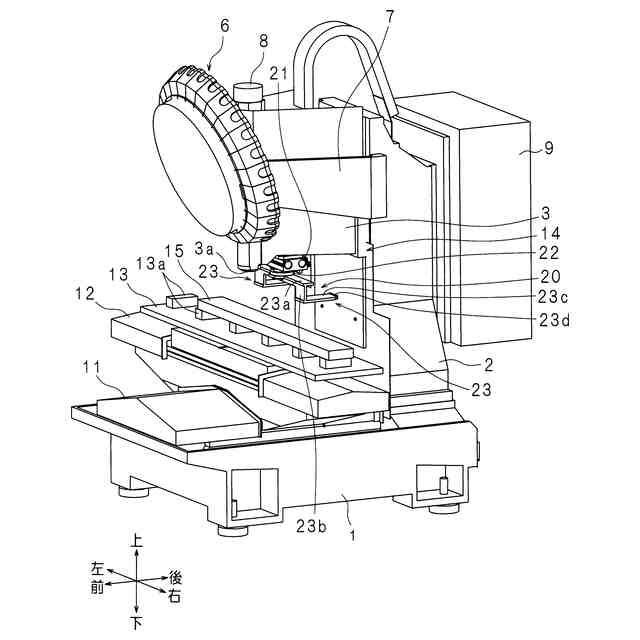

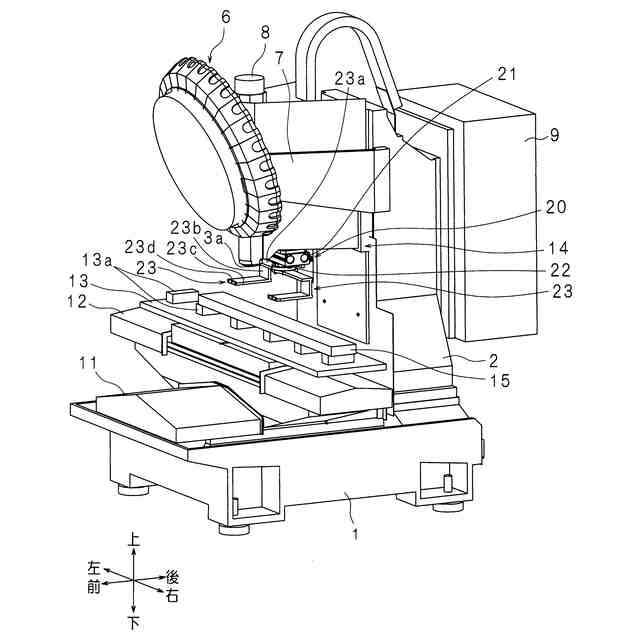

【選択図】図1
特許請求の範囲【請求項１】
主軸を保持する主軸ヘッドと、
前記主軸ヘッドの下側に配置してあり、ワークを保持する保持部と、
上下方向に交差する方向にて、前記保持部又は前記主軸ヘッドの移動を行う第一移動機構と、
前記主軸ヘッドの下側に配置してあり、前記保持部に保持した前記ワークを支持する為の支持部と、
上下方向にて、前記支持部の移動を行う第二移動機構と
を備える工作機械。
続きを表示（約 480 文字）【請求項２】
前記支持部の位置を、前記ワークの加工を実行せず、前記ワークを支持する為の支持位置又は前記ワークの支持を実行せず、前記ワークの加工を行う為の加工位置に切り替える請求項１に記載の工作機械。
【請求項３】
前記支持部は、前記ワークに係止するアームと、前記アームを支持し、上下軸回りに回転可能なアーム支持部とを有し、
前記アーム支持部の回転によって、前記支持部の位置を前記支持位置と前記加工位置との間で切り替える
請求項２に記載の工作機械。
【請求項４】
前記アームは、水平方向に延び、前記ワークの寸法よりも長く、前記ワークを受ける受け部を備える
請求項３に記載の工作機械。
【請求項５】
前記受け部の先端部分は上側に突出する
請求項４に記載の工作機械。
【請求項６】
前記支持部は前記主軸ヘッドに設けてあり、
前記第二移動機構は、上下方向にて前記主軸ヘッドの移動を行う機構である
請求項１から５のいずれか一つに記載の工作機械。

発明の詳細な説明【技術分野】
【０００１】
本技術は、ワークを加工する工作機械に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
ワークを保持するテーブル又は主軸ヘッドが移動し、ワークを加工する工作機械がある（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１４６４６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ワークが長寸の場合、テーブル又は主軸ヘッドの移動可能な範囲を超えたワークの部分に加工できないおそれがある。
【０００５】
本開示は斯かる事情に鑑みてなされたものであり、ワークの所望の部分を加工できる工作機械を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一実施形態に係る工作機械は、主軸を保持する主軸ヘッドと、前記主軸ヘッドの下側に配置してあり、ワークを保持する保持部と、上下方向に交差する方向にて、前記保持部又は前記主軸ヘッドの移動を行う第一移動機構と、前記主軸ヘッドの下側に配置してあり、前記保持部に保持した前記ワークを支持する為の支持部と、上下方向にて、前記支持部の移動を行う第二移動機構とを備える。
【０００７】

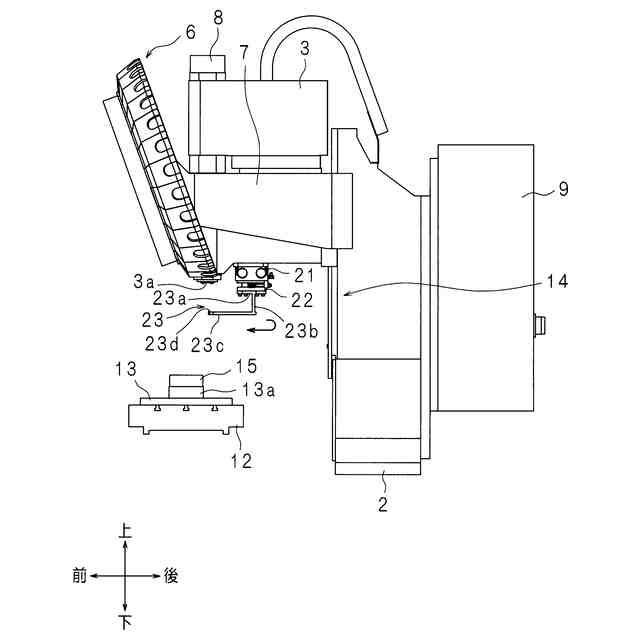

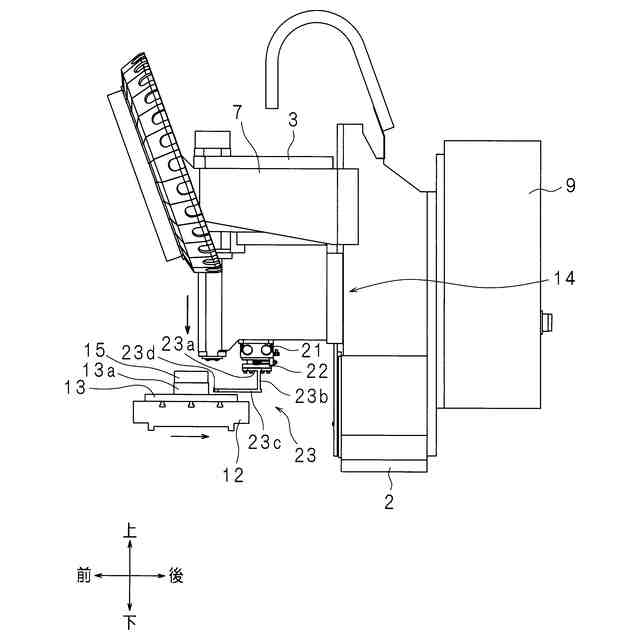

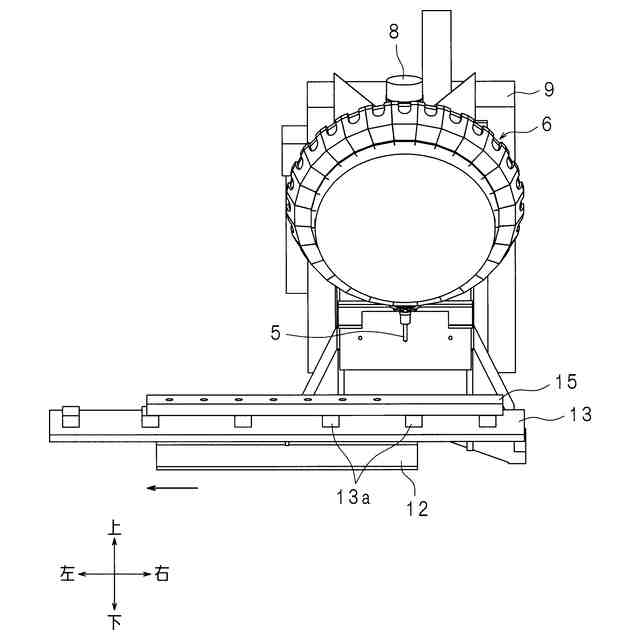

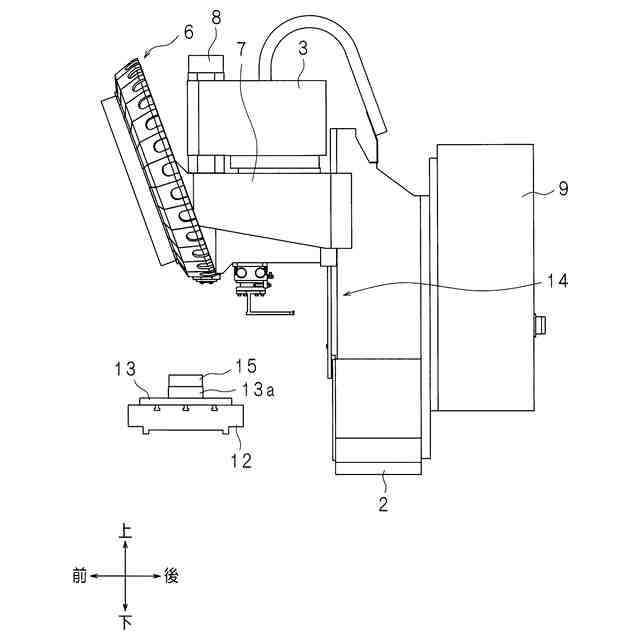

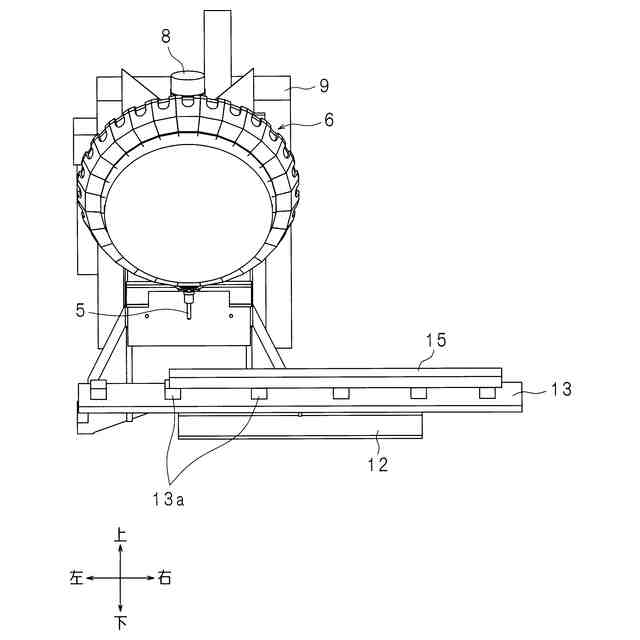

本開示においては、保持部又は主軸ヘッドの移動可能な範囲を超えたワークの部分に加工する場合、支持部及び第二移動機構によってワークは上に移動し、第一移動機構によって、保持部又は主軸ヘッドが上下方向に交差する方向に移動し、支持部及び第二移動機構によってワークは下に移動し、保持部は、工具による加工が可能な位置にワークを保持する。
【０００８】
本開示の一実施形態に係る工作機械は、前記支持部の位置を、前記ワークの加工を実行せず、前記ワークを支持する為の支持位置又は前記ワークの支持を実行せず、前記ワークの加工を行う為の加工位置に切り替える。
【０００９】

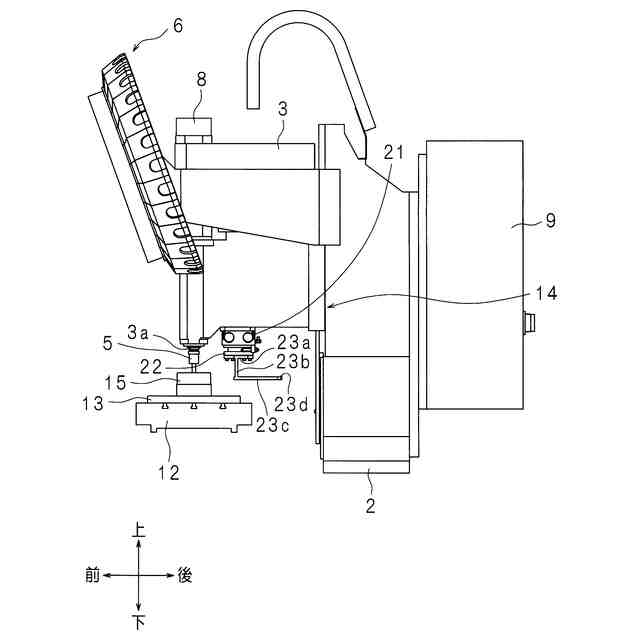

本開示においては、工具による加工が可能な位置にワークが移動する場合、支持部の姿勢は支持位置になり、ワークの加工を行う場合、支持部の位置は加工位置になる。加工位置の支持部はワークの加工を妨げない。
【００１０】
本開示の一実施形態に係る工作機械は、前記支持部は、前記ワークに係止するアームと、前記アームを支持し、上下軸回りに回転可能なアーム支持部とを有し、前記アーム支持部の回転によって、前記支持部の位置を前記支持位置と前記加工位置との間で切り替える。
（【００１１】以降は省略されています）
