公開番号2025137204
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024036271
出願日2024-03-08
発明の名称溶接H形鋼梁、及びその製造方法
出願人JFEスチール株式会社,株式会社ヨネモリ
代理人弁理士法人銀座マロニエ特許事務所
主分類E04C 3/06 20060101AFI20250911BHJP(建築物)
要約【課題】製作の効率化を図ると共にスカラップ底の応力や歪の集中を低減して、梁端の変形性能を向上させる。

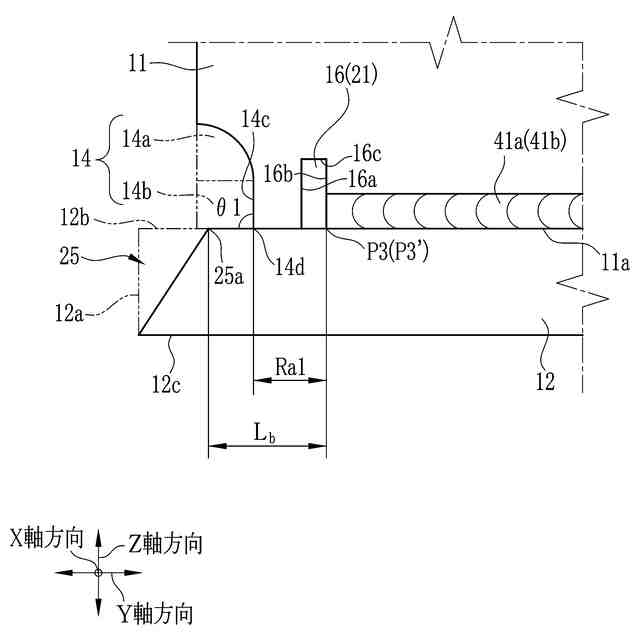

【解決手段】梁ウエブ11は、スカラップ14と、梁フランジ12との間で梁ウエブ11の厚み方向に貫通する貫通孔21を形成する切欠き部16とを有し、梁フランジ12は、一端部に開先25を有し、梁ウエブ11の延在方向において、溶接接合が施された溶接部位41a,41bの両端部のうち、他の構造物に接合される一端部に対して近位側となる端部P3,P3’は、貫通孔21を構成する内壁面16a,16bのうち、他の構造物に接合される一端部から遠位側にある内壁面16bと同一位置にあり、開先肩25aから端部P3,P3’までの距離をL_bとしたとき、距離L_bは、以下の(1)式を満足することを特徴としている。
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>TIFF</com:ImageFormatCategory> <com:FileName>2025137204000010.tif</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">13</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">155</com:WidthMeasure> </com:Image>
【選択図】図2
特許請求の範囲【請求項１】
梁ウエブと、当該梁ウエブに溶接接合される梁フランジとを有する溶接Ｈ形鋼梁であって、
前記梁ウエブは、他の構造物に接合される一端部で、且つ、前記梁ウエブの幅方向において前記梁フランジと溶接接合される端部に設けられるスカラップと、前記梁ウエブの延在方向において、スカラップ底から前記梁ウエブの延在方向に離れた位置に設けられるとともに、前記梁フランジとの間で前記梁ウエブの厚み方向に貫通する貫通孔を形成する切欠き部と、を有し、
前記梁フランジは、前記他の構造物に接合される一端部に開先を有し、
前記溶接接合が施された溶接部位の前記梁ウエブの延在方向における両端部のうち、前記他の構造物に接合される一端部に対して近位側となる端部は、前記貫通孔を構成する内壁面のうち、前記梁ウエブの延在方向において、前記他の構造物に接合される一端部から遠位側にある内壁面と同一位置にあり、
前記開先の肩部から前記溶接部位の近位側の端部までの延在方向における距離をＬ
ｂ
としたとき、前記距離Ｌ
ｂ
は、以下の（１）式を満足することを特徴とする溶接Ｈ形鋼梁。
TIFF
2025137204000008.tif
13
155
但し、
記号Ｌ：溶接Ｈ形鋼梁の延在方向に作用する曲げモーメントの反曲点位置から梁フランジに設けた開先の肩部までの、当該延在方向における距離
記号Ｂ
ｂ
：梁フランジの幅
である。
続きを表示（約 1,100 文字）【請求項２】
前記スカラップ底から、前記貫通孔を構成する内壁面のうち、前記他の構造物に接合される一端部に対して近位側にある内壁面までの範囲は、前記溶接接合が行われない範囲であることを特徴とする請求項１に記載の溶接Ｈ形鋼梁。
【請求項３】
前記貫通孔は、前記梁ウエブと前記梁フランジとの溶接接合時に、溶接範囲を規定する範囲規定部材が挿通されることを特徴とする請求項１に記載の溶接Ｈ形鋼梁。
【請求項４】
前記切欠き部の延在方向における長さは、２０ｍｍ以上３５ｍｍ以下であることを特徴とする請求項１に記載の溶接Ｈ形鋼梁。
【請求項５】
前記梁ウエブの高さ方向における前記切欠きの幅は、５ｍｍ以上であることを特徴とする請求項１に記載の溶接Ｈ形鋼梁。
【請求項６】
梁ウエブと、梁フランジとを有する溶接Ｈ形鋼梁の製造方法であって、
前記梁ウエブは、他の構造物に接合される一端部で、且つ、前記梁ウエブの幅方向において前記梁フランジと溶接接合される端部に設けられるスカラップと、前記梁ウエブの延在方向において、スカラップ底から前記梁ウエブの延在方向に離れた位置に設けられるとともに、前記梁フランジとの間で前記梁ウエブの厚み方向に貫通する貫通孔を形成する切欠き部と、を有し、
前記梁フランジは、前記他の構造物に接合される一端部に開先を有し、
前記溶接接合が施された溶接部位の前記梁ウエブの延在方向における両端部のうち、前記他の構造物に接合される一端部に対して近位側となる端部が、前記貫通孔を構成する内壁面のうち、前記梁ウエブの延在方向において、前記他の構造物に接合される一端部から遠位側にある内壁面と同一位置にあり、また、前記開先の肩部から前記溶接部位の近位側の端部までの延在方向における距離をＬ
ｂ
としたとき、前記距離Ｌ
ｂ
が以下の（２）式を満足するように、前記梁ウエブと前記梁フランジとを溶接接合することを特徴とする溶接Ｈ形鋼の製造方法。
TIFF
2025137204000009.tif
14
157
但し、
記号Ｌ：溶接Ｈ形鋼梁の延在方向に作用する曲げモーメントの反曲点位置から梁フランジに設けた開先の肩部までの、当該延在方向における距離
記号Ｂ
ｂ
：梁フランジの幅
である。
【請求項７】
溶接範囲を規定する範囲規定部材が前記貫通孔に挿通された状態で、前記梁ウエブと前記梁フランジとが溶接接合されることを特徴とする請求項６に記載の溶接Ｈ形鋼の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、溶接Ｈ形鋼梁、及びその製造方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
柱と梁との溶接接合では、梁ウエブの端部にスカラップが形成されたＨ形鋼梁を、裏当て金を用いて柱に溶接接合するスカラップ工法が一般的に用いられている（特許文献１参照）。スカラップは、溶接Ｈ形鋼梁の製造過程において、例えば梁ウエブと梁フランジとを回し溶接するために、梁ウエブの端部に設けられた円弧形状又は半円形状等の切欠きである。このような溶接Ｈ形鋼梁を柱に溶接接合した場合、スカラップに対面する梁ウエブの端面と梁フランジの内面との交差部分（以下、スカラップ底と称する）に応力が集中しやすいことがわかっている。
【０００３】
近年では、上述したスカラップの形状を、例えば１／４円弧形状とするのではなく、例えば半径３５ｍｍの円弧及び半径１０ｍｍの円弧など、異なる半径の２つの円弧を組み合わせた複合円弧形状にするとともに、スカラップ底近傍における梁フランジ及び梁ウエブの断面変化を緩やかにすることで、応力及び歪の集中を低減することが考えられている（非特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特許第７１９５０８１号公報
【非特許文献】
【０００５】
鉄骨工事技術指針・工場製作編第６版、４．８節スカラップ加工、２３５－２５３頁２０１８年１月
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上述した複合円弧形状のスカラップを有する梁ウエブと、梁フランジとの溶接接合では、回し溶接を施した後に、グラインダーなどを用いて回し溶接された部位を梁フランジの内面に対して平滑に切削する作業を行う必要がある。ところで、回し溶接は、高度な技量を要するだけでなく、製作手間が大きいといった課題がある。また、グラインダーなどを用いた切削作業は施工負荷が非常に高く、切削時に梁フランジを損傷させる虞がある。例えば、梁フランジを損傷させた場合には、損傷個所を補修するか、梁フランジを再製造することになり、製作コストおよび工期の増大を招く。したがって、回し溶接や、当該回し溶接後の切削作業を行わなくとも、上述したスカラップ底における応力集中や歪集中の発生を低減できる溶接Ｈ形鋼梁が強く望まれている。
【０００７】
本発明は、上記課題に鑑みてなされたものであり、製作の効率化を図るとともに、スカラップ底における応力や歪の集中を低減させることで梁端の変形性能を向上させることが可能な溶接Ｈ形鋼梁や、その製造方法について提供することを目的としている。
【課題を解決するための手段】
【０００８】
一の観点による溶接Ｈ形鋼梁は、梁ウエブと、当該梁ウエブに溶接接合される梁フランジとを有する溶接Ｈ形鋼梁であって、梁ウエブは、他の構造物に接合される一端部で、且つ、梁ウエブの幅方向において梁フランジと溶接接合される端部に設けられるスカラップと、梁ウエブの延在方向において、スカラップ底から梁ウエブの延在方向に離れた位置に設けられるとともに、梁フランジとの間で梁ウエブの厚み方向に貫通する貫通孔を形成する切欠き部と、を有し、梁フランジは、他の構造物に接合される一端部に開先を有し、溶接接合が施された溶接部位の梁ウエブの延在方向における両端部のうち、他の構造物に接合される一端部に対して近位側となる端部は、貫通孔を構成する内壁面のうち、梁ウエブの延在方向において、他の構造物に接合される一端部から遠位側にある内壁面と同一位置にあり、開先の肩部から溶接部位の近位側の端部までの延在方向における距離をＬ
ｂ
としたとき、距離Ｌ
ｂ
は、以下の（１）式を満足することを特徴としている。
TIFF
2025137204000002.tif
13
155
但し、
記号Ｌ：溶接Ｈ形鋼梁の延在方向にわたって作用する曲げモーメントの反曲点位置から梁フランジに設けた開先の肩部までの、当該延在方向における距離
記号Ｂ
ｂ
：梁フランジの幅
である。
【０００９】
また、スカラップ底から、貫通孔を構成する内壁面のうち、他の構造物に接合される一端部に対して近位側にある内壁面までの範囲は、溶接接合が行われない範囲であることが好ましい。
【００１０】
また、貫通孔は、梁ウエブと梁フランジとの溶接接合時に、溶接範囲を規定する範囲規定部材が挿通されることが好ましい。
（【００１１】以降は省略されています）
