公開番号2025138442
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024037540
出願日2024-03-11
発明の名称ヘッドカバー、内燃機関、及び、車両
出願人いすゞ自動車株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類F01M 13/04 20060101AFI20250917BHJP(機械または機関一般;機関設備一般;蒸気機関)
要約【課題】ブローバイガスに含まれるオイルをできるだけ多く回収し得る、ヘッドカバーを提供すること。
【解決手段】内燃機関のヘッドカバーは、天井部とプレートとの間に区画されるバッフル室を備える。バッフル室は、ブローバイガス入口を通して流入するブローバイガスからオイルミストの一部を滞留させるとともに分離させる第1の部屋と、第1の部屋の出口を通過したブローバイガスを折り返すように誘導する壁を備え、ブローバイガスからオイルミストを分離させる第2の部屋と、第2の部屋を通過したブローバイガスを旋回するように誘導する曲面壁を備え、ブローバイガスからオイルミストを分離させる第3の部屋と、第2の部屋において、第3の部屋に出口に向かうにつれて開口面積を小さくする絞り部とを有する。
【選択図】図10
特許請求の範囲【請求項１】
内燃機関のヘッドカバーであって、
天井部を有するヘッドカバー本体、及び、前記天井部に対向して設けられるプレートを備え、前記天井部と前記プレートとの間に区画されるバッフル室と、
前記プレートに設けられ、オイルミストを含むブローバイガスを、前記バッフル室に流入させるブローバイガス入口と
を備え、
前記バッフル室は、
前記ブローバイガス入口を通して流入する前記ブローバイガスから前記オイルミストの一部を滞留させるとともに分離させる第１の部屋と、
前記ブローバイガスが流れる方向に沿って、前記第１の部屋の下流側に連通し、前記第１の部屋の出口を通過した前記ブローバイガスを折り返すように誘導する壁を備え、前記ブローバイガスから前記オイルミストを分離させる第２の部屋と、
前記ブローバイガスが流れる方向に沿って、前記第２の部屋の下流側に連通し、前記第２の部屋を通過した前記ブローバイガスを旋回するように誘導する曲面壁を備え、前記ブローバイガスから前記オイルミストを分離させる第３の部屋と、
前記第２の部屋において、前記第３の部屋に出口に向かうにつれて開口面積を小さくする絞り部と、
前記ブローバイガスが流れる方向に沿って、前記第３の部屋の下流側に連通し、前記ブローバイガスを排出するブローバイガス出口と
を有する、ヘッドカバー。
続きを表示（約 960 文字）【請求項２】
前記第１の部屋は、前記第１の部屋と前記第２の部屋とを区画し、前記第１の部屋の出口と前記第２の部屋の入口とを兼ねる開口部分を有する、第１の壁部を備え、
前記第１の部屋は、前記ブローバイガス入口から前記ブローバイガスを直接流入させる位置に設けられる、
請求項１に記載のヘッドカバー。
【請求項３】
前記第２の部屋は、前記ブローバイガスが流れる方向に沿って、前記第１の部屋の下流側に隣接し、
前記第２の部屋の入口を通した前記ブローバイガスを、前記第１の部屋に向けて曲げる曲面部と、前記曲面部に連続し前記第１の部屋側に設けられるオイルミスト捕捉部と、を有する第２の壁部を備える、
請求項２に記載のヘッドカバー。
【請求項４】
前記第２の部屋の前記第２の壁部は、前記ブローバイガスを前記壁に沿って前記第１の部屋の出口に対して水平方向に１８０°誘導するように形成される、
請求項３に記載のヘッドカバー。
【請求項５】
前記第２の部屋は、前記ブローバイガスが流れる方向に沿って、前記第２の部屋の出口を形成する第３の壁部を備え、
前記第３の壁部は、前記第２の部屋の出口に向かうにつれて前記ブローバイガスが流れる通路の開口量を減少させるように形成される、
請求項３に記載のヘッドカバー。
【請求項６】
前記第３の部屋の前記曲面壁は、前記第３の部屋の入口を通した前記ブローバイガスを水平方向に旋回させるように形成される、
請求項１に記載のヘッドカバー。
【請求項７】
前記第３の部屋の前記曲面壁は、前記ブローバイガスが、前記絞り部の出口に対して水平方向に１８０°から２７０°の間で旋回するように誘導する、
請求項６に記載のヘッドカバー。
【請求項８】
請求項１乃至請求項７のいずれか１項に記載のヘッドカバーと、
前記ヘッドカバーが設けられる内燃機関本体と
を有する、内燃機関。
【請求項９】
請求項８に記載の内燃機関と、
前記内燃機関の上方に設けられるフロアパネルを有するキャブと
を有する、車両。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ヘッドカバー、内燃機関、及び、車両に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
例えば特許文献１には、内燃機関に取り付けられるヘッドカバーが開示されている。このヘッドカバーは、オイルミストを含むブローバイガスからオイルを分離するオイルセパレータを備える。
【先行技術文献】
【特許文献】
【０００３】
特開2020-143628号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、ブローバイガスに含まれるオイルをできるだけ多く回収し得る、ヘッドカバー、内燃機関、及び、車両を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の一態様によれば、内燃機関のヘッドカバーは、天井部を有するヘッドカバー本体、及び、前記天井部に対向して設けられるプレートを備え、前記天井部と前記プレートとの間に区画されるバッフル室と、前記プレートに設けられ、オイルミストを含むブローバイガスを、前記バッフル室に流入させるブローバイガス入口とを備える。前記バッフル室は、前記ブローバイガス入口を通して流入する前記ブローバイガスから前記オイルミストの一部を滞留させるとともに分離させる第１の部屋と、前記ブローバイガスが流れる方向に沿って、前記第１の部屋の下流側に連通し、前記第１の部屋の出口を通過した前記ブローバイガスを折り返すように誘導する壁を備え、前記ブローバイガスから前記オイルミストを分離させる第２の部屋と、前記ブローバイガスが流れる方向に沿って、前記第２の部屋の下流側に連通し、前記第２の部屋を通過した前記ブローバイガスを旋回するように誘導する曲面壁を備え、前記ブローバイガスから前記オイルミストを分離させる第３の部屋と、前記第２の部屋において、前記第３の部屋に出口に向かうにつれて開口面積を小さくする絞り部と、前記ブローバイガスが流れる方向に沿って、前記第３の部屋の下流側に連通し、前記ブローバイガスを排出するブローバイガス出口とを有する。
【発明の効果】
【０００６】
本発明によれば、ブローバイガスに含まれるオイルをできるだけ多く回収し得る、ヘッドカバー、内燃機関、及び、車両を提供することができる。
【図面の簡単な説明】
【０００７】
車両の前後方向、左右方向に対する内燃機関の取り付け状態を上側から見た図。

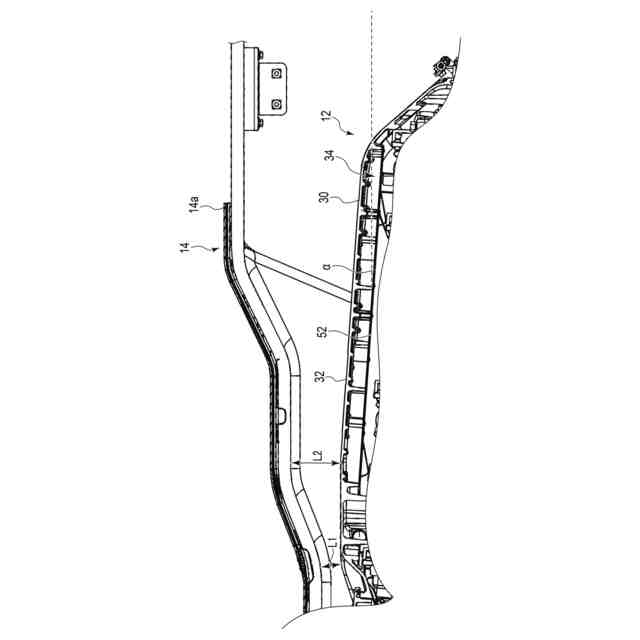

ヘッドカバーを含む内燃機関の一部と、その上方に設けられるキャブの一部とを示す断面図。

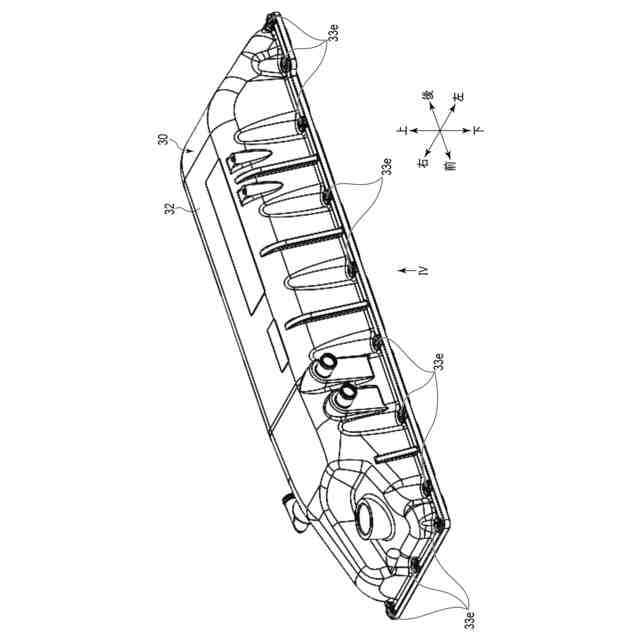

図１及び図２に示す内燃機関のヘッドカバーの概略的な斜視図。

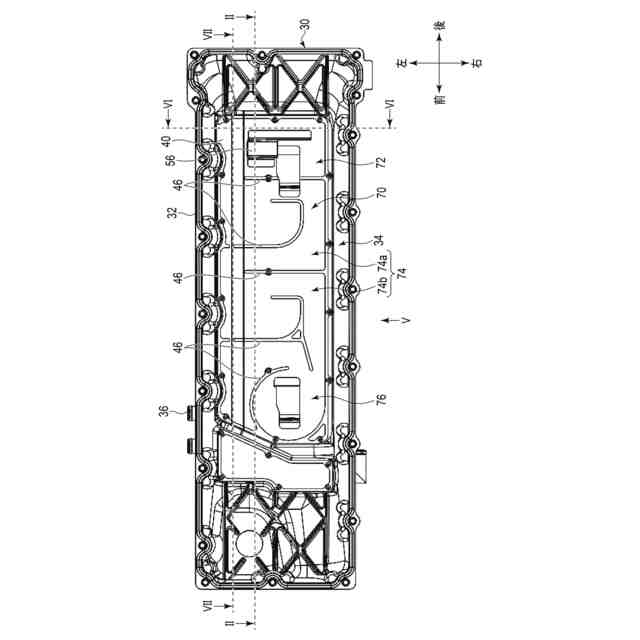

図３中の矢印ＩＶで示す方向から見たヘッドカバーの下面図。

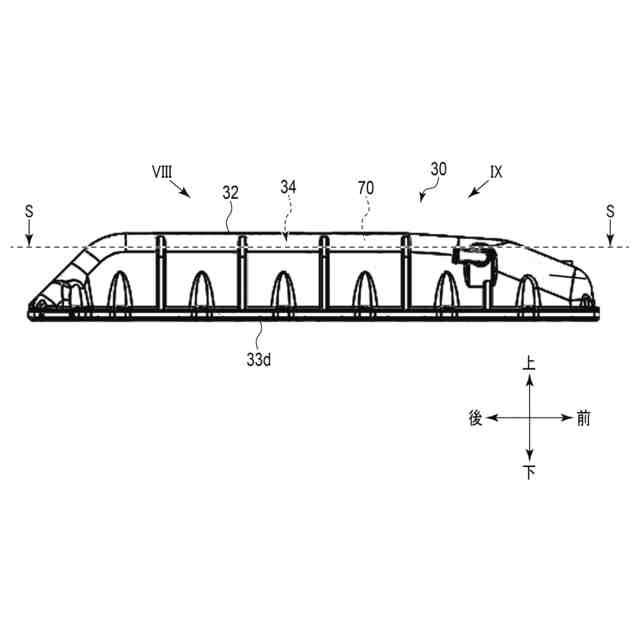

図３に示すヘッドカバーの右側から見た透視図。

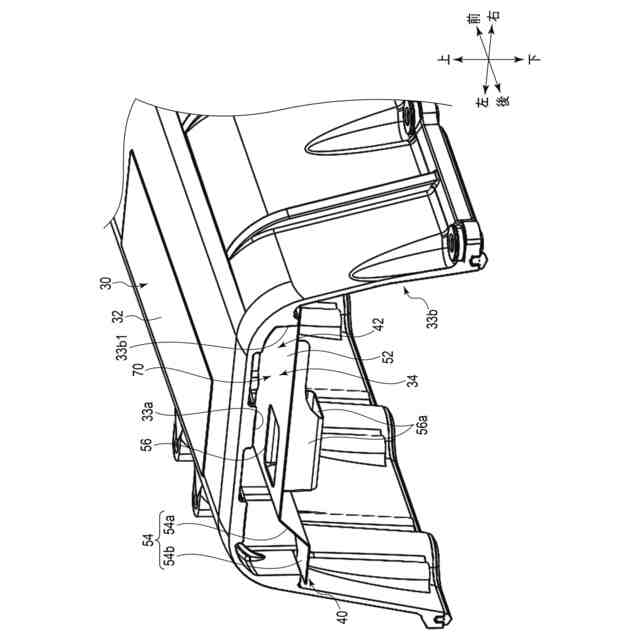

図４中のＶＩ－ＶＩ線に沿うヘッドカバーの概略的な斜視断面図。
図４中のＶＩＩ－ＶＩＩ線に沿うヘッドカバーの概略的な斜視断面図。

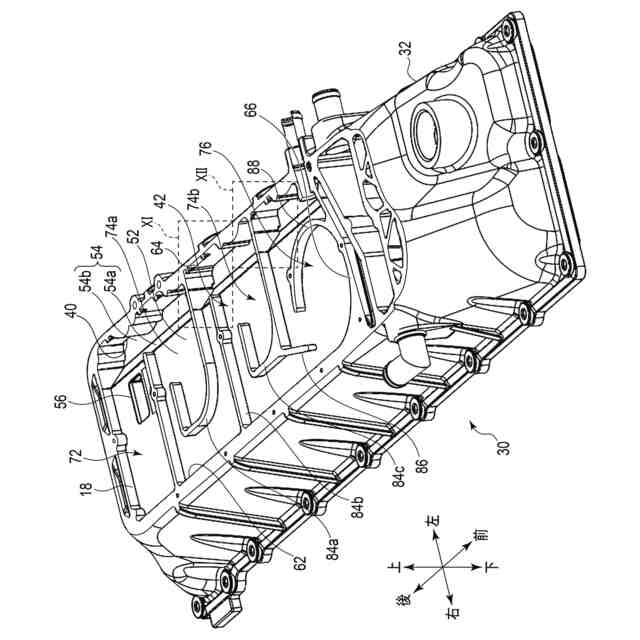

図５中の符号ＶＩＩＩで示す方向から見たヘッドカバーの概略的な斜視断面図。

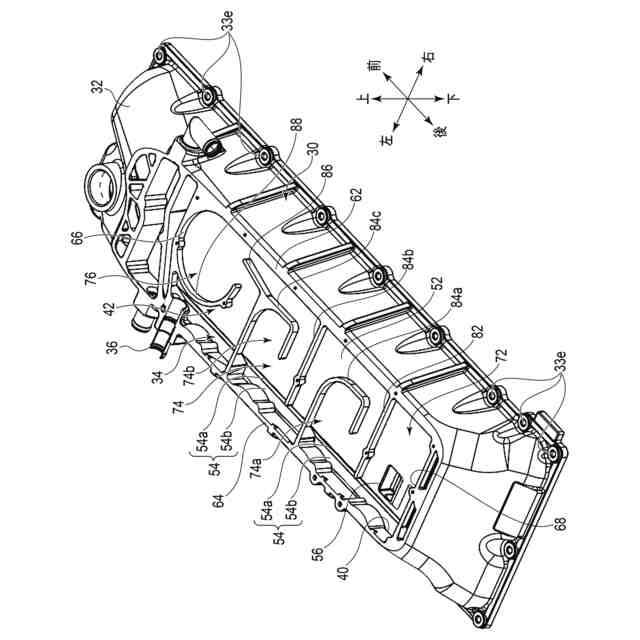

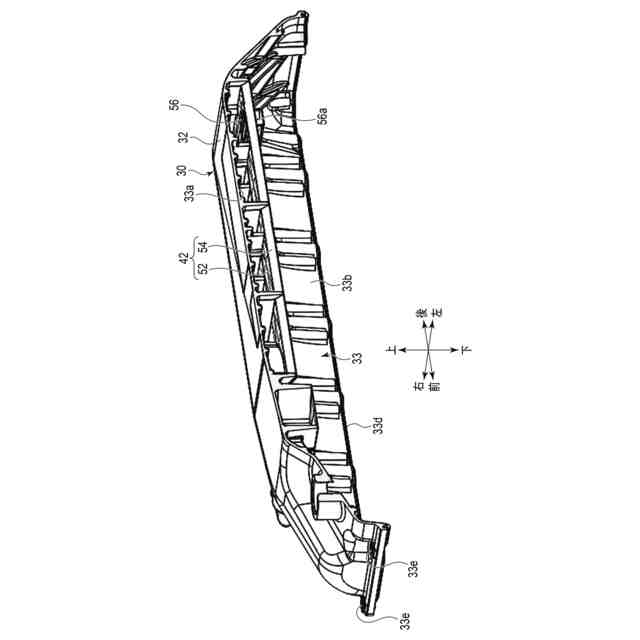

図５中の符号ＩＸで示す方向から見たヘッドカバーの概略的な斜視断面図。

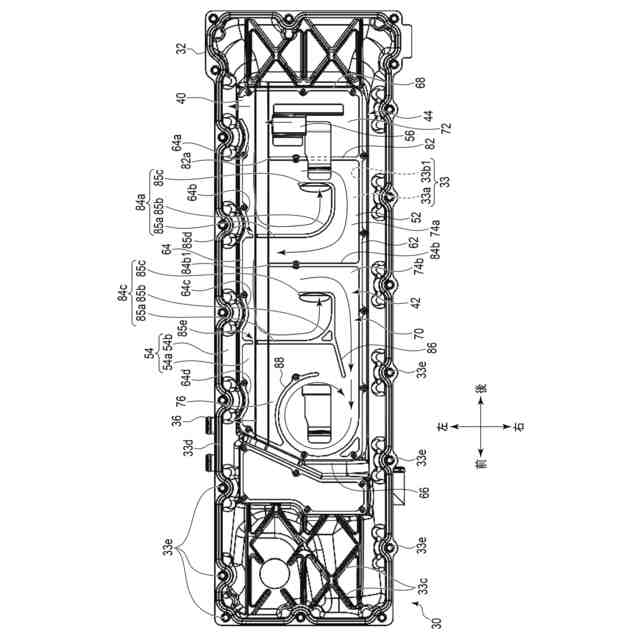

図４に示すヘッドカバーの底壁部を透視した状態を示す図。
図８中の符号ＸＩで示す位置の拡大図。
図８中の符号ＸＩＩで示す位置の拡大図。
【発明を実施するための形態】
【０００８】
以下、添付図面を参照して本実施形態について説明する。各図に示す上下前後左右の各方向は、説明の便宜上定めたものに過ぎないものとする。
【０００９】

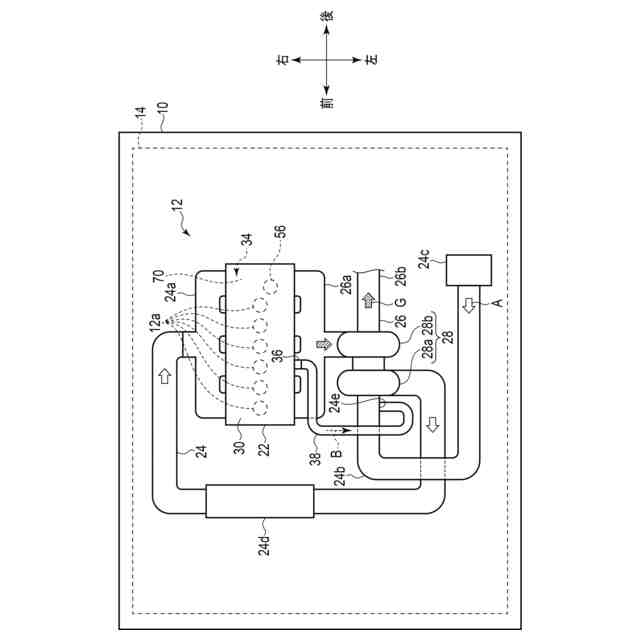

図１には、車両１０の前後方向、左右方向に対する内燃機関１２の取り付け状態を上側から見た図を示す。図２には、ヘッドカバー３０を含む内燃機関１２の一部と、内燃機関１２の上方に設けられるキャブ（キャビン）１４の一部とを示す断面図を示す。なお、図２は、図４中のＩＩ－ＩＩ線に沿う断面図である。ヘッドカバー３０は、内燃機関１２のうち、上部に配置される。
【００１０】
図３には、内燃機関１２のヘッドカバー３０の概略的な斜視図を示す。
（【００１１】以降は省略されています）
