公開番号2025136625
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024035332
出願日2024-03-07
発明の名称制御装置
出願人トヨタ自動車株式会社
代理人個人,個人,個人
主分類F01M 5/04 20060101AFI20250911BHJP(機械または機関一般;機関設備一般;蒸気機関)
要約【課題】動力源としてエンジンおよびモータを備えたハイブリッド車両において、燃料希釈状態を反映させて暖機運転を行う。
【解決手段】始動時冷却水温度に関する第1係数と、始動前のソーク時間に関する第2係数とを算出し、始動時のエンジンオイル圧力上昇の傾きを第1係数及び第2係数で補正し、補正した結果が所定の閾値を下回る場合か否かでエンジン内の燃料希釈発生を判断し、燃料燃料希釈が発生したと判断すると、エンジンの暖機を促進する暖気優先制御を行う。
【選択図】図3
特許請求の範囲【請求項１】
動力源としてエンジンおよびモータを備えたハイブリッド車両に搭載される制御装置であって、
始動時冷却水温度に関する第１係数と、始動前のソーク時間に関する第２係数とを算出し、
始動時のエンジンオイル圧力上昇の傾きを前記第１係数及び前記第２係数で補正し、補正した結果が所定の閾値を下回る場合か否かで前記エンジン内におけるエンジンオイルの燃料希釈発生を判断し、
前記燃料希釈が発生したと判断すると、前記エンジンの暖機を促進する暖気優先制御を行う、制御装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、動力源としてエンジンおよびモータを備えたハイブリッド車両に搭載される制御装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
動力源としてエンジンおよびモータを備えたハイブリッド車両に搭載される制御装置に関し、下記特許文献１に記載の技術が知られている。下記特許文献１では、エンジン運転時において、エンジンオイルの温度が所定温度以下の場合、エンジンの回転数を一定回転数以下に抑えて暖気優先運転を行っている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１４６５３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
動力源としてエンジンおよびモータを備えたハイブリッド車両では、エンジンが冷間及び判暖気状態で運転される場合があり、未燃燃料や発生した水分によりエンジンオイルが希釈されるいわゆる燃料希釈が発生し、継続する可能性がある。この状況に対応するため、上記特許文献１のようにエンジンオイルの温度が所定温度以下の場合に暖気優先運転を行うだけでなく、燃料希釈状態に適合した暖気優先運転を行うことが求められている。
【０００５】
本開示は、動力源としてエンジンおよびモータを備えたハイブリッド車両において、燃料希釈状態を反映させて暖機運転を行うことを目的とする。
【課題を解決するための手段】
【０００６】
本開示は、動力源としてエンジンおよびモータを備えたハイブリッド車両に搭載される制御装置であって、始動時冷却水温度に関する第１係数と、始動前のソーク時間に関する第２係数とを算出し、始動時のエンジンオイル圧力上昇の傾きを第１係数及び第２係数で補正し、補正した結果が予定の閾値を下回る場合か否かでエンジン内のエンジンオイルにおける燃料希釈発生を判断し、燃料希釈が発生したと判断すると、エンジンの暖機を促進する暖気優先制御を行う。
【発明の効果】
【０００７】
本開示によれば、動力源としてエンジンおよびモータを備えたハイブリッド車両において、燃料希釈状態を反映させて暖機運転を行うことができる。
【図面の簡単な説明】
【０００８】

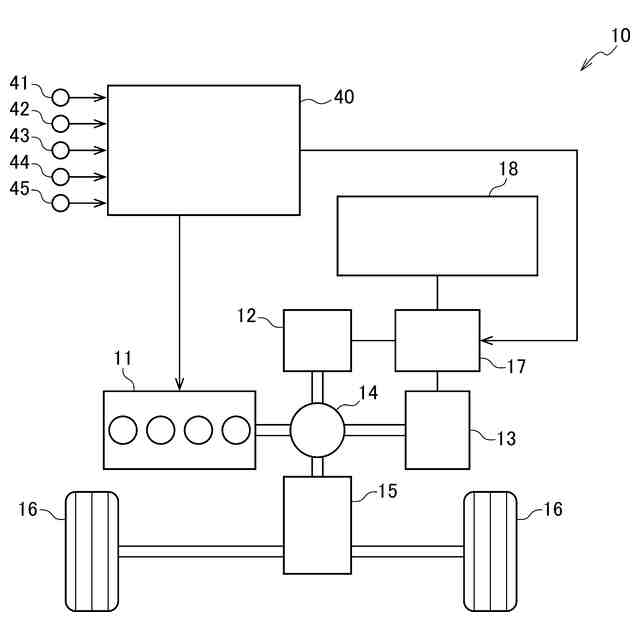

図１は、ハイブリッド車両に搭載される制御装置の概略構成を示すブロック構成図である。

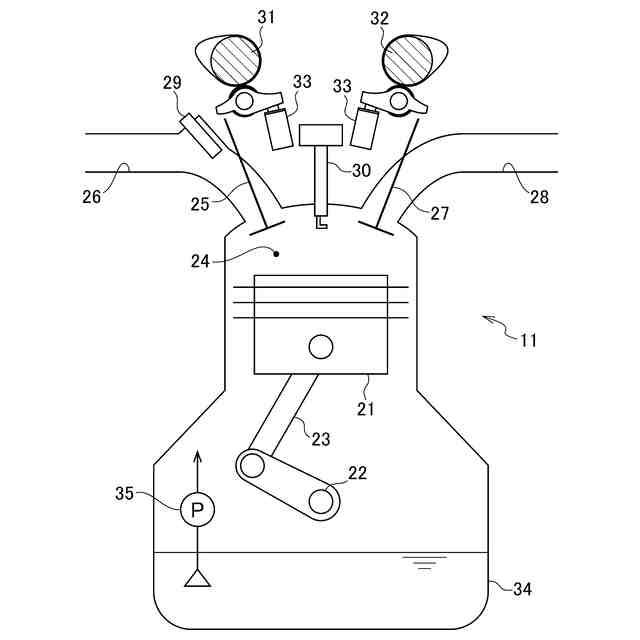

図２は、図１に示されるハイブリッド車両に搭載されるエンジンの概略構成を示す概略構成図である。

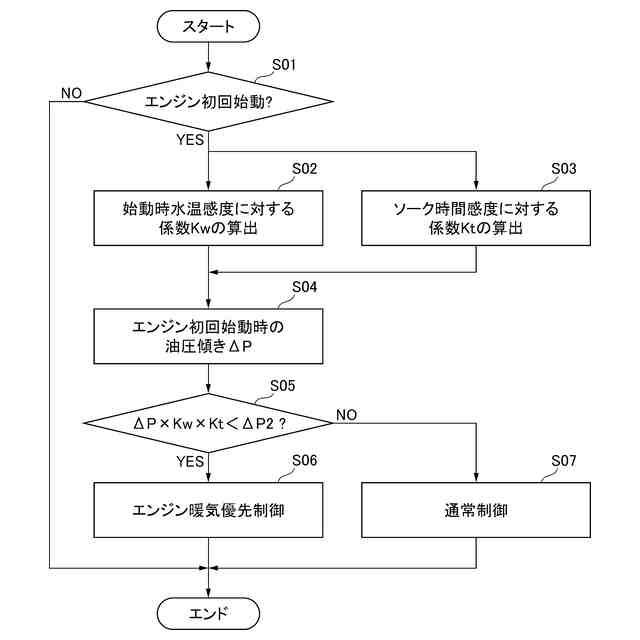

図３は、運転制御処理の実行手順を示すフローチャートである。

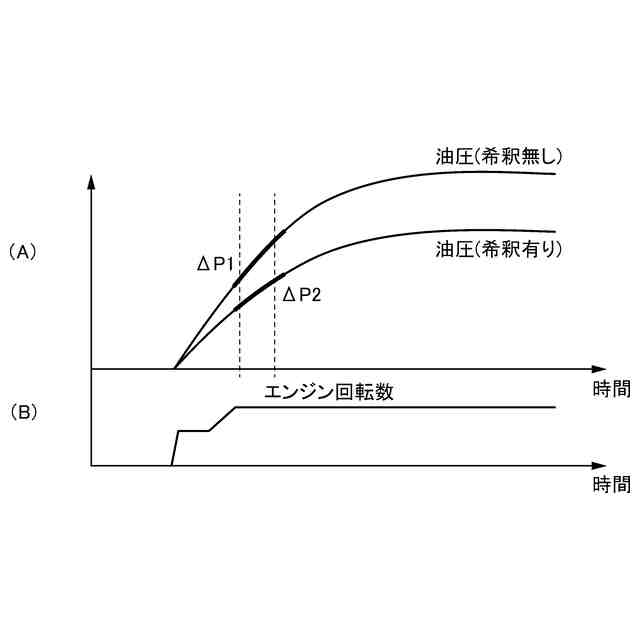

図４は、図３についての説明に用いるエンジンオイル圧力のグラフである。
図５は、始動時冷却水温度に関する第１係数Ｋｗを説明するためのグラフである。

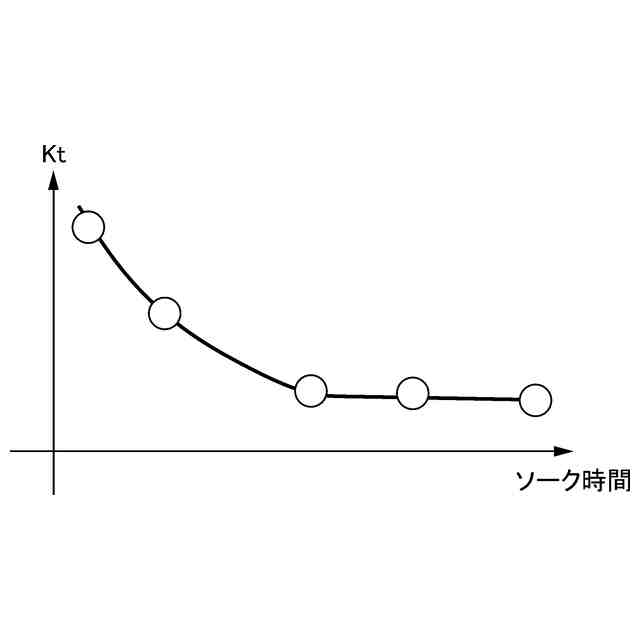

図６は、始動前のソーク時間に関する第２係数Ｋｔを説明するためのグラフである。

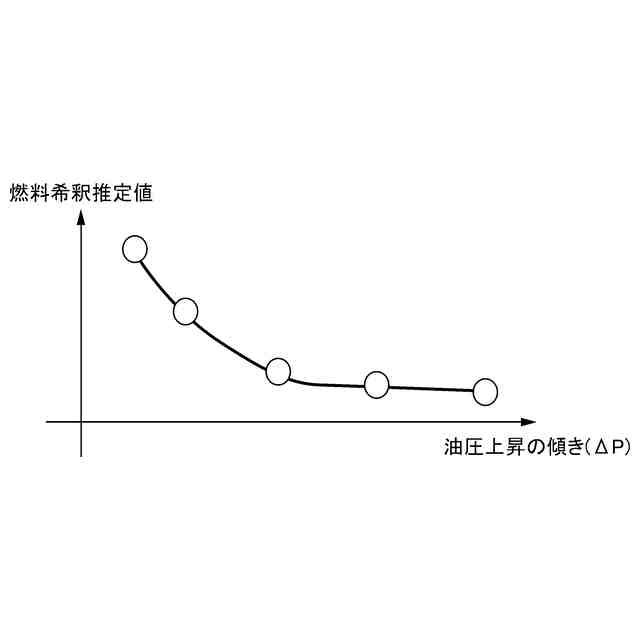

図７は、エンジンオイル油圧と燃料希釈推定値との関係を説明するためのグラフである。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照しながら本実施形態について説明する。説明の理解を容易にするため、各図面において同一の構成要素に対しては可能な限り同一の符号を付して、重複する説明は省略する。
【００１０】
図１に示されるように、ハイブリッド車両１０にはその動力源としてのエンジン１１と２つのモータとが設けられている。以下では、これらモータのうち、主として発電に使用されるものをジェネレータ１２と記載し、主として動力の発生に使用されるものをモータ１３と記載する。
（【００１１】以降は省略されています）
