公開番号2025140603
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040113
出願日2024-03-14
発明の名称可動式ホーム柵
出願人株式会社京三製作所
代理人個人,個人,個人
主分類B61B 1/02 20060101AFI20250919BHJP(鉄道)
要約【課題】可動式ホーム柵のタイミングベルトに係る調整作業を可能とする新たな技術を提供すること。

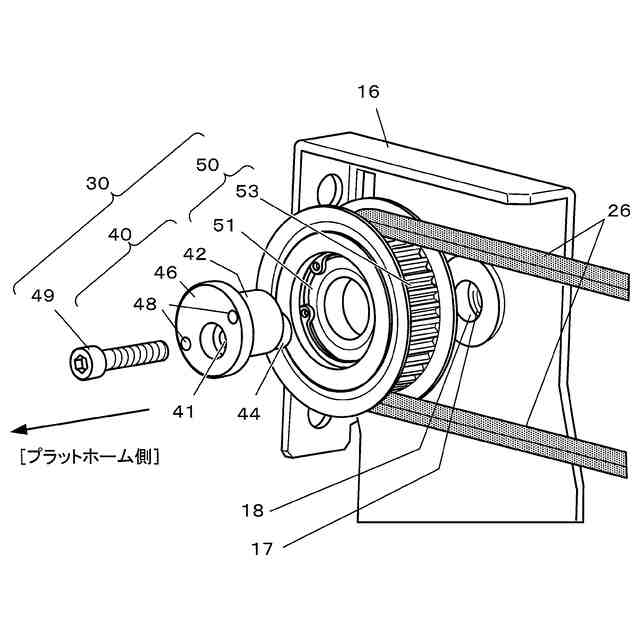

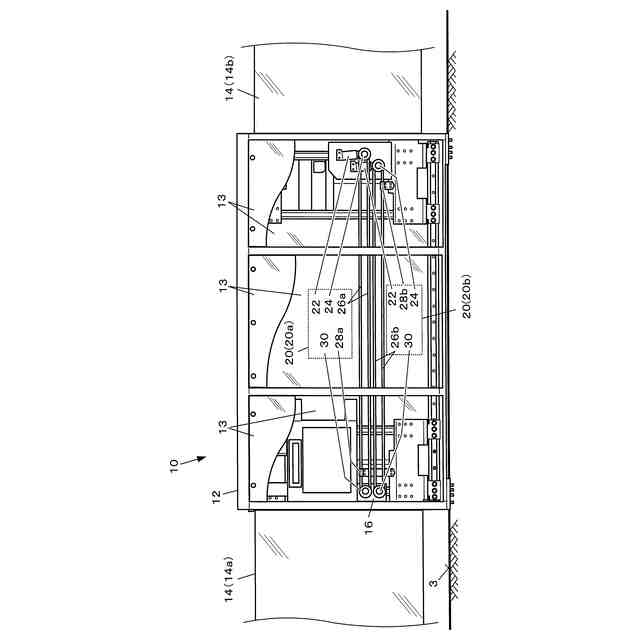

【解決手段】可動式ホーム柵10は、戸袋部12に設けられた駆動プーリーおよび従動プーリー30に架け渡されたタイミングベルト26を備える。タイミングベルト26には、可動柵が連結される。従動プーリー30は、締結ボルト49の軸に対して偏心した偏心軸部40を介して戸袋部12の所定位置に締結される。偏心軸部40は工具係合部48を有し、締結ボルト49を軸として偏心軸部40を工具で回転させて被締結姿勢を変更できる。偏心軸部40の被締結姿勢を変更することで従動プーリー30の回転軸位置と駆動プーリーとの距離を変化させて、タイミングベルト26の張設に係る調整ができる。
【選択図】図2
特許請求の範囲【請求項１】
戸袋部に設けられた駆動プーリーおよび従動プーリーと、前記駆動プーリーおよび前記従動プーリーに架け渡されたタイミングベルトと、を備え、前記タイミングベルトを駆動することで可動柵を開閉する可動式ホーム柵であって、
前記従動プーリーは、
プラットホーム側から諦緩可能に締結ボルトが挿通されて前記戸袋部の所定位置に締結され、被締結姿勢を変更可能な偏心軸部と、
前記タイミングベルトが架け渡され、前記偏心軸部を軸受として回転するアイドルプーリーと、
を有する、
可動式ホーム柵。
続きを表示（約 1,100 文字）【請求項２】
前記アイドルプーリーは、内輪部と外輪部との間に転動体を有するベアリング構造体であり、
前記偏心軸部は、前記締結によって前記内輪部を前記戸袋部との間で挟持する、
請求項１に記載の可動式ホーム柵。
【請求項３】
前記偏心軸部は、前記内輪部に挿通される本体部を有し、
前記内輪部と前記本体部とは嵌合する形状である、
請求項２に記載の可動式ホーム柵。
【請求項４】
可動柵に一端部が固定されたタイミングベルトを駆動することで前記可動柵を開閉する可動式ホーム柵であって、
前記可動柵は、
前記一端部をクランプするベルトクランプと、
前記ベルトクランプに螺合し、螺合方向を前記タイミングベルトの張設を調整する方向とする調整ボルトと、
を有する、
可動式ホーム柵。
【請求項５】
前記可動柵は、前記タイミングベルトを挿通するガイド溝部を有し、
前記ベルトクランプは、前記ガイド溝部と遊嵌する嵌合部を有する、
請求項４に記載の可動式ホーム柵。
【請求項６】
前記可動柵は、前記ガイド溝部の戸尻側にボルトストッパを有し、
前記調整ボルトは、前記ボルトストッパの戸尻側側面から挿入される、
請求項５に記載の可動式ホーム柵。
【請求項７】
戸袋部に設けられた駆動プーリーおよび従動プーリーと、前記駆動プーリーおよび前記従動プーリーに架け渡されたタイミングベルトと、を備え、前記タイミングベルトを駆動することで可動柵を開閉する可動式ホーム柵であって、
前記可動柵は、
前記タイミングベルトの一端部をクランプするベルトクランプと、
前記ベルトクランプに螺合し、螺合方向を前記タイミングベルトの張設を調整する方向とする調整ボルトと、
を有する第１調整機構を備え、
前記従動プーリーは、
プラットホーム側から諦緩可能に締結ボルトが挿通されて前記戸袋部の所定位置に締結され、被締結姿勢を変更可能な偏心軸部と、
前記タイミングベルトが架け渡され、前記偏心軸部を軸受として回転するアイドルプーリーと、
を有する第２調整機構を備える、
可動式ホーム柵。
【請求項８】
前記戸袋部は、プラットホーム側に取り外し可能なカバーを有し、
前記従動プーリーは、前記カバーを取り外すことで前記被締結姿勢を変更可能に露出する、
請求項７に記載の可動式ホーム柵。

発明の詳細な説明【技術分野】
【０００１】
本発明は、可動式ホーム柵に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
タイミングベルト（歯付ベルト、コグベルト）を使用して可動柵を戸袋部から出し入れして開閉する可動式ホーム柵が知られている。このような可動式ホーム柵においてタイミングベルトの張設に係る調整装置の技術が特許文献１に開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１３８３４４号公報
【発明の開示】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述した特許文献１の調整装置は、タイミングベルトの一端と他端とを繋げてループ状として使用する場合の一端と他端との間の間隔を調整可能とする装置である。そのため、特許文献１の技術を適用可能な可動式ホーム柵は限られていた。
【０００５】
本発明が解決しようとする課題は、可動式ホーム柵のタイミングベルトに係る調整作業を可能とする新たな技術を提供すること、である。
【課題を解決するための手段】
【０００６】
上記課題を解決するための第１の形態は、戸袋部に設けられた駆動プーリーおよび従動プーリーと、前記駆動プーリーおよび前記従動プーリーに架け渡されたタイミングベルトと、を備え、前記タイミングベルトを駆動することで可動柵を開閉する可動式ホーム柵であって、前記従動プーリーは、プラットホーム側から諦緩可能に締結ボルトが挿通されて前記戸袋部の所定位置に締結され、被締結姿勢を変更可能な偏心軸部と、前記タイミングベルトが架け渡され、前記偏心軸部を軸受として回転するアイドルプーリーと、を有する、可動式ホーム柵である。
【０００７】
第２の形態は、第１の形態の可動式ホーム柵において、前記アイドルプーリーは、内輪部と外輪部との間に転動体を有するベアリング構造体であり、前記偏心軸部は、前記締結によって前記内輪部を前記戸袋部との間で挟持する可動式ホーム柵である。
【０００８】
第３の形態は、第２の形態の可動式ホーム柵において、前記偏心軸部は、前記内輪部に挿通される本体部を有し、前記内輪部と前記本体部とは嵌合する形状である可動式ホーム柵である。
【０００９】

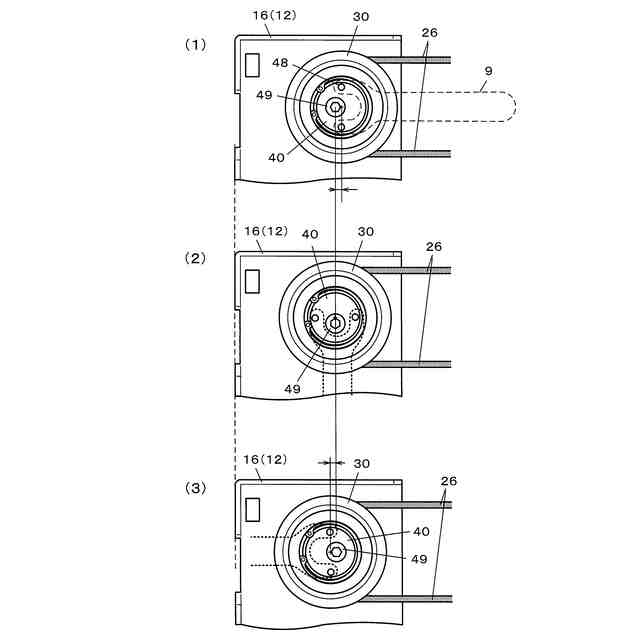

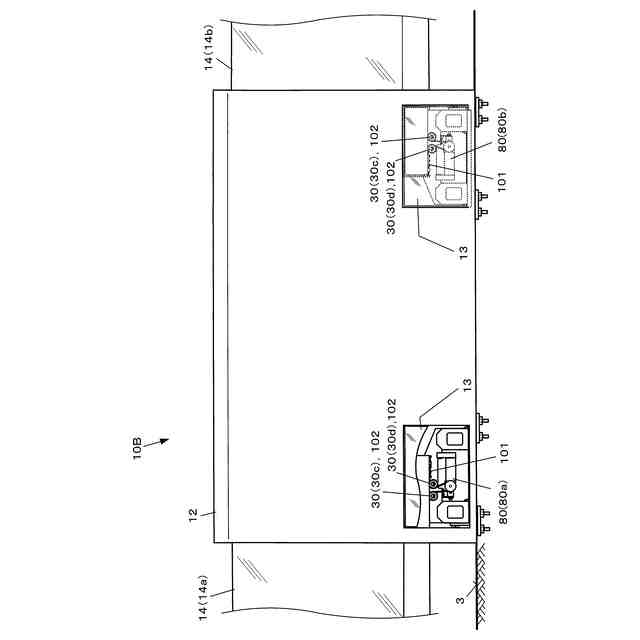

第１から第３の何れかの形態の可動式ホーム柵では、偏心軸部の被締結姿勢を変更することで従動プーリーと駆動プーリーとの相対位置を変更させることで、簡単に、タイミングベルトの張設に係る調整作業を行うことが可能となる。
【００１０】
第４の形態は、可動柵に一端部が固定されたタイミングベルトを駆動することで前記可動柵を開閉する可動式ホーム柵であって、前記可動柵は、前記一端部をクランプするベルトクランプと、前記ベルトクランプに螺合し、螺合方向を前記タイミングベルトの張設を調整する方向とする調整ボルトと、を有する、可動式ホーム柵である。
（【００１１】以降は省略されています）
