公開番号2025143479
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2025116869,2023203928
出願日2025-07-10,2020-05-20
発明の名称光吸収性組成物、光吸収膜、及び光学フィルタ
出願人日本板硝子株式会社
代理人弁理士法人青藍国際特許事務所
主分類G02B 5/22 20060101AFI20250924BHJP(光学)
要約【課題】本開示は、フェニル系ホスホン酸及びアルキル系ホスホン酸を含有していなくても所望の光学特性を有する光吸収膜を提供するのに有利な光吸収性組成物を提供する。また、そのような光吸収膜及び光吸収膜を備えた光学フィルタを提供する。

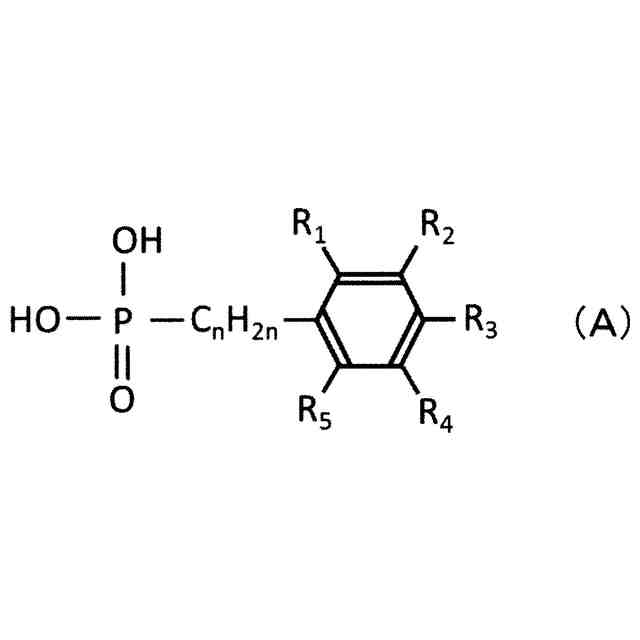

【解決手段】本発明に係る光吸収性組成物は、下記式(A)で表されるホスホン酸と銅イオンとによって形成された光吸収剤と、硬化性樹脂と、を含有する、光吸収性組成物の塗膜を硬化させることによって、所望の特性を有する光吸収膜を提供できる。式(A)中、R₁～R₅のそれぞれは、独立して水素原子、ハロゲン原子、ヒドロキシ基、又はニトロ基を表し、nは1～3の整数を表す。
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>TIFF</com:ImageFormatCategory> <com:FileName>2025143479000009.tif</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">43</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">151</com:WidthMeasure> </com:Image>
【選択図】なし
特許請求の範囲【請求項１】
下記式（Ａ）で表されるホスホン酸と銅イオンとによって形成された光吸収剤と、
硬化性樹脂と、を含有する、
光吸収性組成物。
TIFF
2025143479000007.tif
42
150
［式（Ａ）中、Ｒ
1
～Ｒ
5
のそれぞれは、独立して水素原子、ハロゲン原子、ヒドロキシ基、又はニトロ基を表し、ｎは１～３の整数を表す。］
続きを表示（約 1,800 文字）【請求項２】
当該光吸収性組成物の塗膜を硬化させて得られる光吸収膜は、０°の入射角度で波長３００ｎｍ～１２００ｎｍの光を入射させたときに、下記の（ｉ）～（iii）の条件を満た
す、請求項１に記載の光吸収性組成物。
（ｉ）波長３５０ｎｍ～４５０ｎｍにおいて分光透過率が５０％を示すＵＶカットオフ波長が波長４００ｎｍ～４５０ｎｍの範囲内に存在する。
（ii）波長６００ｎｍ～７５０ｎｍにおいて分光透過率が５０％を示すＩＲカットオフ波長が波長７００ｎｍ以下である。
（iii）前記ＩＲカットオフ波長から前記ＵＶカットオフ波長を差し引いた差が２４０ｎ
ｍ以上である。
【請求項３】
前記光吸収膜は、０°の入射角度で波長３００ｎｍ～１２００ｎｍの光を入射させたときに、下記の（iv）～（vii）の条件をさらに満たす、請求項２に記載の光吸収性組成物
。
（iv）波長３００ｎｍ～３５０ｎｍにおける分光透過率が１％以下である。
（ｖ）波長４５０ｎｍ～６００ｎｍにおける平均透過率が７５％以上である。
（vi）波長８００ｎｍ～１１００ｎｍにおける分光透過率が１０％以下である。
（vii）波長８００ｎｍ～１１５０ｎｍにおける分光透過率が１５％以下である。
【請求項４】
前記銅イオンの含有量に対する前記ホスホン酸の含有量の比は、物質量基準で、０．７～０．９である、請求項１～３のいずれか１項に記載の光吸収性組成物。
【請求項５】
下記式（Ａ）で表されるホスホン酸と銅イオンとによって形成された光吸収剤と、
硬化性樹脂の硬化物と、を含有する、
光吸収膜。
TIFF
2025143479000008.tif
42
150
［式（Ａ）中、Ｒ
1
～Ｒ
5
のそれぞれは、独立して水素原子、ハロゲン原子、ヒドロキシ基、又はニトロ基を表し、ｎは１～３の整数を表す。］
【請求項６】
０°の入射角度で波長３００ｎｍ～１２００ｎｍの光を入射させたときに、下記の（ｉ）～（iii）の条件を満たす、請求項５に記載の光吸収膜。
（ｉ）波長３５０ｎｍ～４５０ｎｍにおいて分光透過率が５０％を示すＵＶカットオフ波長が波長４００ｎｍ～４５０ｎｍの範囲内に存在する。
（ii）波長６００ｎｍ～７５０ｎｍにおいて分光透過率が５０％を示すＩＲカットオフ波長が波長７００ｎｍ以下である。
（iii）前記ＩＲカットオフ波長から前記ＵＶカットオフ波長を差し引いた差が２４０ｎ
ｍ以上である。
【請求項７】
０°の入射角度で波長３００ｎｍ～１２００ｎｍの光を入射させたときに、下記の（iv）～（vii）の条件をさらに満たす、請求項６に記載の光吸収膜。
（iv）波長３００ｎｍ～３５０ｎｍにおける分光透過率が１％以下である。
（ｖ）波長４５０ｎｍ～６００ｎｍにおける平均透過率が７５％以上である。
（vi）波長８００ｎｍ～１１００ｎｍにおける分光透過率が１０％以下である。
（vii）波長８００ｎｍ～１１５０ｎｍにおける分光透過率が１５％以下である。
【請求項８】
前記銅イオンの含有量に対する前記ホスホン酸の含有量の比は、物質量基準で、０．７～０．９である、請求項５～７のいずれか１項に記載の光吸収膜。
【請求項９】
請求項５～８のいずれか１項に記載の光吸収膜を備えた、光学フィルタ。
【請求項１０】
０°の入射角度で波長３００ｎｍ～１２００ｎｍの光を入射させたときに、下記（Ｉ）～（III）の条件を満たす、請求項９に記載の光学フィルタ。
（Ｉ）波長３５０ｎｍ～４５０ｎｍにおいて分光透過率が５０％を示すＵＶカットオフ波長が波長４００ｎｍ～４５０ｎｍの範囲内に存在する。
（II）波長６００ｎｍ～７５０ｎｍにおいて分光透過率が５０％を示すＩＲカットオフ波長が波長７００ｎｍ以下である。
（III）前記ＩＲカットオフ波長から前記ＵＶカットオフ波長を差し引いた差が２４０ｎ
ｍ以上である。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、光吸収性組成物、光吸収膜、及び光学フィルタに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
CCD（Charge Coupled Device）又はCMOS（Complementary Metal Oxide Semiconductor
）等の固体撮像素子を用いた撮像装置において、良好な色再現性を有する画像を得るために様々な光学フィルタが固体撮像素子の前面に配置されている。一般的に、固体撮像素子は紫外線領域から赤外線領域に至る広い波長範囲で分光感度を有する。一方、人間の視感度は可視光の領域にのみに存在する。このため、撮像装置における固体撮像素子の分光感度を人間の視感度に近づけるために、固体撮像素子の前面に赤外線又は紫外線の一部の光を遮蔽する光学フィルタを配置する技術が知られている。
【０００３】
従来、そのような光学フィルタとしては、誘電体多層膜による光反射を利用して赤外線又は紫外線を遮蔽するものが一般的であった。一方、近年、光吸収剤を含有する膜を備えた光学フィルタが注目されている。光吸収剤を含有する膜を備えた光学フィルタの透過率特性は入射角の影響を受けにくいので、撮像装置において光学フィルタに斜めに光が入射する場合でも色味の変化が少ない良好な画像を得ることができる。また、光反射膜を用いない光吸収型光学フィルタは光反射膜による多重反射を原因とするゴーストやフレアの発生を抑制することができるため、逆光状態や夜景の撮影において良好な画像を得やすい。加えて、光吸収剤を含有する膜を備えた光学フィルタは、撮像装置の小型化及び薄型化の点でも有利である。
【０００４】
そのような光吸収剤として、ホスホン酸と銅イオンとによって形成された光吸収剤が知られている。例えば、特許文献１には、フェニル基又はハロゲン化フェニル基を有するホスホン酸と銅イオンとによって形成された光吸収剤を含有する光吸収層を備えた、光学フィルタが記載されている。
【０００５】
また、特許文献２には、赤外線及び紫外線を吸収可能なＵＶ‐ＩＲ吸収層を備えた光学フィルタが記載されている。ＵＶ‐ＩＲ吸収層は、ホスホン酸と銅イオンとによって形成されたＵＶ‐ＩＲ吸収剤を含んでいる。光学フィルタが所定の光学特性を満たすように、ＵＶ‐ＩＲ吸収性組成物は、例えば、フェニル系ホスホン酸と、アルキル系ホスホン酸とを含有している。
【先行技術文献】
【特許文献】
【０００６】
特許第６３３９７５５号公報
特許第６２３２１６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１に記載の光学フィルタにおいて、ＵＶカットオフ波長は４００ｎｍ未満である。加えて、特許文献１に記載の技術は、波長１０００ｎｍを超える範囲において光吸収性能を高める余地を有する。一方、特許文献２に記載の技術は、光学フィルタが所定の光学特性を満たすために、ＵＶ‐ＩＲ吸収性組成物がフェニル系ホスホン酸及びアルキル系ホスホン酸を含有している。
【０００８】
そこで、本開示は、フェニル系ホスホン酸及びアルキル系ホスホン酸を含有していなく
ても所望の光学特性を有する光吸収膜を提供するのに有利な光吸収性組成物を提供する。また、本発明は、そのような光吸収膜及び光吸収膜を備えた光学フィルタを提供する。
【課題を解決するための手段】
【０００９】
本発明は、
下記式（Ａ）で表されるホスホン酸と銅イオンとによって形成された光吸収剤と、
硬化性樹脂と、を含有する、
光吸収性組成物を提供する。
TIFF
2025143479000001.tif
40
146
［式（Ａ）中、Ｒ
1
～Ｒ
5
のそれぞれは、独立して水素原子、ハロゲン原子、ヒドロキシ基、又はニトロ基を表し、ｎは１～３の整数を表す。］
【００１０】
本発明は、
下記式（Ａ）で表されるホスホン酸と銅イオンとによって形成された光吸収剤と、
硬化性樹脂の硬化物と、を含有する、
光吸収膜を提供する。
TIFF
2025143479000002.tif
42
146
［式（Ａ）中、Ｒ
1
～Ｒ
5
のそれぞれは、独立して水素原子、ハロゲン原子、ヒドロキシ基、又はニトロ基を表し、ｎは１～３の整数を表す。］
（【００１１】以降は省略されています）
