公開番号2025145732
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046086
出願日2024-03-22
発明の名称電子調光デバイス
出願人住友ベークライト株式会社
代理人個人,個人,個人
主分類G02F 1/163 20060101AFI20250926BHJP(光学)
要約【課題】複数のエレクトロクロミック素子において発色動作期間における調光特性のバラつきを抑制し得る電子調光デバイスを提供すること。
【解決手段】本発明の電子調光デバイスは、第1エレクトロクロミック素子および第2エレクトロクロミック素子と、発色動作期間が終了した後の第1開放電圧および第2開放電圧を測定する電圧測定部と、第1開放電圧と第2開放電圧との比較結果に基づいて、次回の発色動作期間における第1エレクトロクロミック素子の透過率と第2エレクトロクロミック素子の透過率との差が小さくなるように、第1エレクトロクロミック素子に印加する第1発色動作電圧および第2エレクトロクロミック素子に印加する第2発色動作電圧を決定する電圧決定部と、第1発色動作電圧および第2発色動作電圧を次回の前記発色動作期間において第1エレクトロクロミック素子および第2エレクトロクロミック素子に印加する電圧印加部と、を備える。

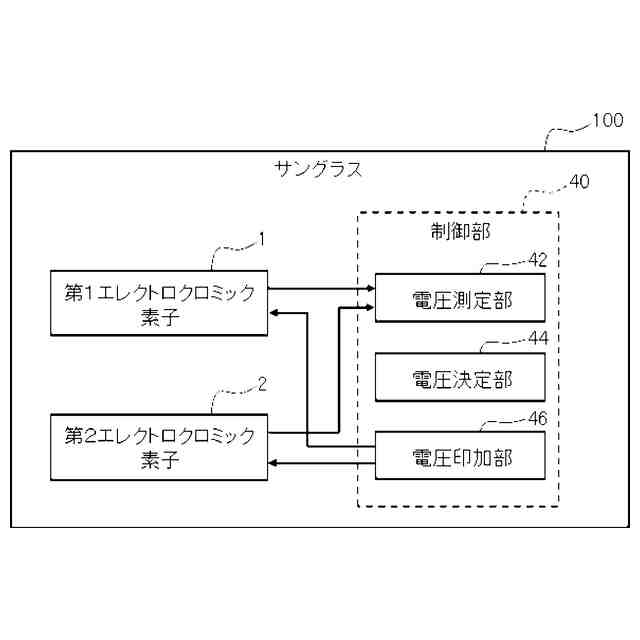

【選択図】図5
特許請求の範囲【請求項１】
光透過性を有するとともに発色動作期間に印加される電圧により透過率が変化する第１エレクトロクロミック素子および第２エレクトロクロミック素子と、

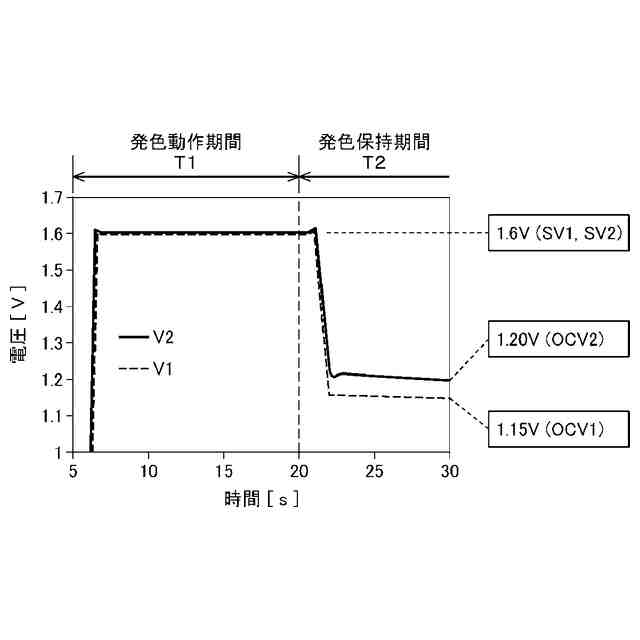

前記発色動作期間が終了した後の前記第１エレクトロクロミック素子の第１開放電圧および前記第２エレクトロクロミック素子の第２開放電圧を測定する電圧測定部と、
前記第１開放電圧と前記第２開放電圧との比較結果に基づいて、次回の前記発色動作期間における前記第１エレクトロクロミック素子の透過率と前記第２エレクトロクロミック素子の透過率との差が小さくなるように、前記第１エレクトロクロミック素子に印加する第１発色動作電圧および前記第２エレクトロクロミック素子に印加する第２発色動作電圧を決定する電圧決定部と、
前記第１発色動作電圧および前記第２発色動作電圧を次回の前記発色動作期間において前記第１エレクトロクロミック素子および前記第２エレクトロクロミック素子に印加する電圧印加部と、
を備えることを特徴とする電子調光デバイス。
続きを表示（約 610 文字）【請求項２】
前記比較結果は、前記第１開放電圧と前記第２開放電圧との差であり、
前記電圧決定部は、前記第１開放電圧と前記第２開放電圧との差が小さくなるように前記第１発色動作電圧および前記第２発色動作電圧を決定する請求項１に記載の電子調光デバイス。
【請求項３】
前記電圧測定部は、前記発色動作期間が終了した後、所定時間経過後に、前記第１開放電圧および前記第２開放電圧を取得する請求項１または２に記載の電子調光デバイス。
【請求項４】
前記電圧決定部は、
前記第１発色動作電圧と、前記第１開放電圧と、前記第１エレクトロクロミック素子の透過率と、の第１相関関係、および、
前記第２発色動作電圧と、前記第２開放電圧と、前記第２エレクトロクロミック素子の透過率と、の第２相関関係、
を記憶し、
前記電圧決定部は、前記第１相関関係に基づいて次回の前記第１発色動作電圧を決定し、前記第２相関関係に基づいて次回の前記第２発色動作電圧を決定する請求項１または２に記載の電子調光デバイス。
【請求項５】
前記電圧決定部は、累積駆動時間に応じて、前記第１相関関係および前記第２相関関係を変化させる機能を有する請求項４に記載の電子調光デバイス。
【請求項６】

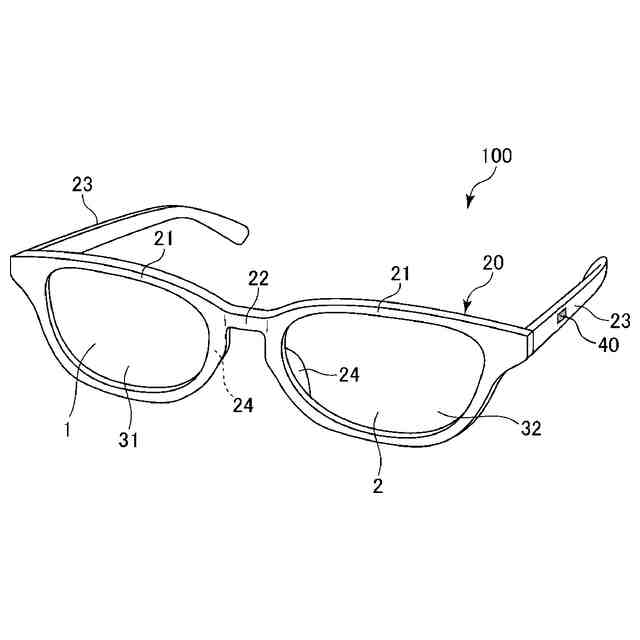

眼鏡として用いられる請求項１または２に記載の電子調光デバイス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子調光デバイスに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、２枚の保護シートとそれらに挟持された偏光子シートとからなり、光学レンズとしての機能を有する偏光性積層体が開示されている。このような偏光性積層体によれば、光学レンズとしての機能に、偏光子シートによる防眩機能を付加することができる。このため、偏光性積層体は、例えば、ゴーグル、サングラスのような眼鏡類に用いられる。
【０００３】

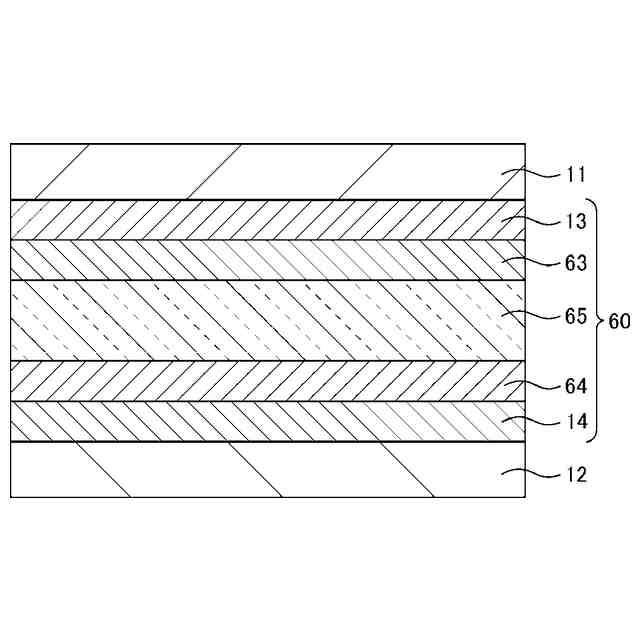

特許文献２には、一対の基板と、これらの間に配置されているエレクトロクロミック媒体と、を有するエレクトロクロミック素子が開示されている。一対の基板に設けられた電極に電圧を印加すると、エレクトロクロミック媒体内の化合物の透過率が変化する。これにより、エレクトロクロミック素子を通過する光の光量を調整することができる。
【０００４】
特許文献２に記載されているエレクトロクロミック素子を特許文献１に記載されている偏光性積層体に適用し、眼鏡類を作製した場合、右眼用のエレクトロクロミック素子と左眼用のエレクトロクロミック素子とで、調光特性が揃っていることが求められる。
【先行技術文献】
【特許文献】
【０００５】
特開２００９－２９４４４５号公報
特開２０１７－１６７３１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】

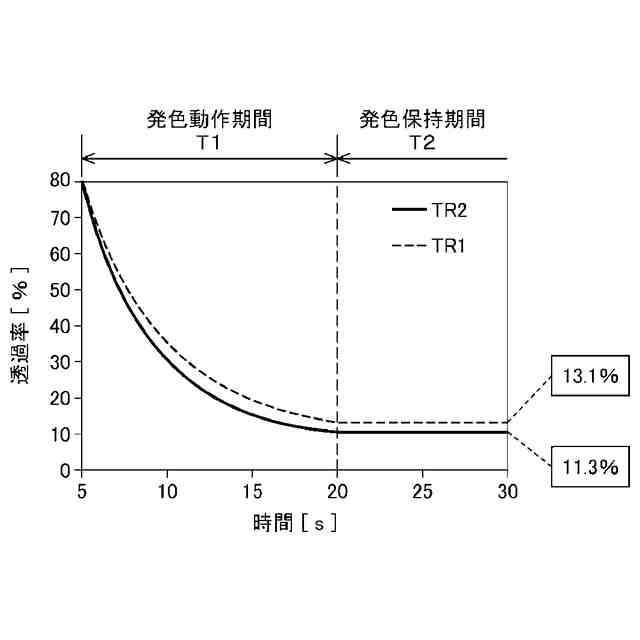

ところが、各エレクトロクロミック素子の初期特性の違いや経時劣化の進度の違いにより、左右で調光特性がずれることがある。調光特性とは、所定の電圧を印加したとき、透過率が低下する速度を指す。調光特性がずれると、眼鏡類の品質や使い勝手が低下する。
【０００７】
本発明の目的は、複数のエレクトロクロミック素子において発色動作期間における調光特性のバラつきを抑制し得る電子調光デバイスを提供することにある。
【課題を解決するための手段】
【０００８】
このような目的は、下記（１）～（７）に記載の本発明により達成される。
（１）光透過性を有するとともに発色動作期間に印加される電圧により透過率が変化する第１エレクトロクロミック素子および第２エレクトロクロミック素子と、
前記発色動作期間が終了した後の前記第１エレクトロクロミック素子の第１開放電圧および前記第２エレクトロクロミック素子の第２開放電圧を測定する電圧測定部と、
前記第１開放電圧と前記第２開放電圧との比較結果に基づいて、次回の前記発色動作期間における前記第１エレクトロクロミック素子の透過率と前記第２エレクトロクロミック素子の透過率との差が小さくなるように、前記第１エレクトロクロミック素子に印加する第１発色動作電圧および前記第２エレクトロクロミック素子に印加する第２発色動作電圧を決定する電圧決定部と、
前記第１発色動作電圧および前記第２発色動作電圧を次回の前記発色動作期間において前記第１エレクトロクロミック素子および前記第２エレクトロクロミック素子に印加する電圧印加部と、
を備えることを特徴とする電子調光デバイス。
【０００９】
（２）前記比較結果は、前記第１開放電圧と前記第２開放電圧との差であり、
前記電圧決定部は、前記第１開放電圧と前記第２開放電圧との差が小さくなるように前記第１発色動作電圧および前記第２発色動作電圧を決定する上記（１）に記載の電子調光デバイス。
【００１０】
（３）前記電圧測定部は、前記発色動作期間が終了した後、所定時間経過後に、前記第１開放電圧および前記第２開放電圧を取得する上記（１）または（２）に記載の電子調光デバイス。
（【００１１】以降は省略されています）
