公開番号2025143516
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2025119766,2023577607
出願日2025-07-16,2023-03-09
発明の名称眼科レンズ及びそれを備えたフレーム眼鏡
出願人チューハイフィットレンズメディカルテクノロジーカンパニーリミテッド,ZHUHAI FITLENS MEDICAL TECHNOLOGY CO.,LTD
代理人弁理士法人岡田国際特許事務所
主分類G02C 7/06 20060101AFI20250924BHJP(光学)
要約【解決手段】本開示は、眼科レンズ及びそれを備えたフレーム眼鏡に関する。当該眼科レンズは、中央領域と、複数の第1屈折領域と、複数の第2屈折領域とを含み、前記複数の第1屈折領域は、前記中央領域を囲む第1領域に配置され、前記複数の第2屈折領域は、前記第1領域よりも前記中央領域から離れた第2領域に配置され、前記中央領域の一部又は全部は、人間の眼の処方に基づく処方屈折力を有し、前記複数の第1屈折領域及び前記複数の第2屈折領域は、いずれも前記処方屈折力と異なる屈折力を有し、前記第1領域の面積に対する前記複数の第1屈折領域の総面積の割合は、前記第2領域の面積に対する前記複数の第2屈折領域の総面積の割合よりも大きくなる。
【効果】これにより、本開示は、近視の進行をより効果的に管理及び制御することができる。

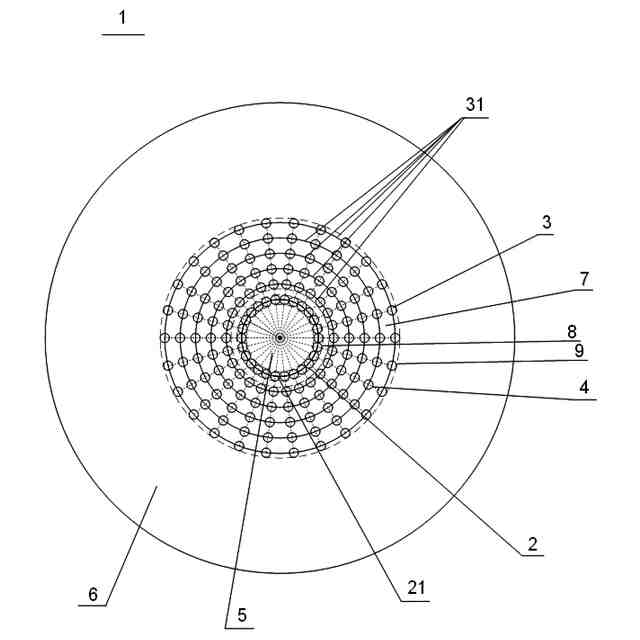

【選択図】図1
特許請求の範囲【請求項１】
中央領域と、複数の第１屈折領域と、複数の第２屈折領域とを含む眼科レンズであって、
前記複数の第１屈折領域は、前記中央領域を囲む第１領域に配置され、
前記複数の第２屈折領域は、前記第１領域よりも前記中央領域から離れた第２領域に配置され、
前記中央領域の一部又は全部は、人間の眼の処方に基づく処方屈折力を有し、
前記複数の第１屈折領域及び前記複数の第２屈折領域は、いずれも前記処方屈折力と異なる屈折力を有し、
前記第１領域の面積に対する前記複数の第１屈折領域の総面積の割合は、前記第２領域の面積に対する前記複数の第２屈折領域の総面積の割合よりも大きく、
前記第１領域における前記複数の第１屈折領域の総面積の割合は、６０％以上７８．５％以下、又は６３％超７８．５％以下、又は６６％超７８．５％以下であり、及び、
前記第２領域における前記複数の第２屈折領域の総面積の割合は、６０％未満、又は５７％未満、又は５４％未満である、眼科レンズ。
続きを表示（約 2,400 文字）【請求項２】
前記複数の第１屈折領域は、着用者が前記眼科レンズを着用した際に、前記複数の第１屈折領域における一部又は全部を通過した入射光束が前記着用者の網膜黄斑中心窩の近傍１０度から２０度の間の領域に投射されるように配置される、請求項１に記載の眼科レンズ。
【請求項３】
前記複数の第１屈折領域は、少なくとも一部が前記眼科レンズの中心を中心とする内縁の直径９．０ｍｍから外縁の直径１５．０ｍｍのリング状領域内に配置され、又は少なくとも一部が前記眼科レンズの中心を中心とする内縁の直径９．５ｍｍから外縁の直径１４．０ｍｍのリング状領域内に配置され、又は少なくとも一部が前記眼科レンズの中心を中心とする内縁の直径１１．０ｍｍから外縁の直径１４．０ｍｍのリング状領域内に配置される、請求項１に記載の眼科レンズ。
【請求項４】
前記複数の第１屈折領域の各々及び前記複数の第２屈折領域の各々の前記眼科レンズにおける投影の最大寸法は、それぞれ独立して０．５～２．２ｍｍから選ばれ、及び／又は、
前記複数の第１屈折領域の各々及び前記複数の第２屈折領域の各々の前記眼科レンズにおける投影は円形であり、及び／又は、
前記複数の第１屈折領域及び前記複数の第２屈折領域のそれぞれは、球面、非球面又はトーリック面から選ばれる表面形状を有し、及び／又は、
前記複数の第２屈折領域は、前記眼科レンズにおける等しい投影面積を有する、請求項１に記載の眼科レンズ。
【請求項５】
前記複数の第１屈折領域の各々は、前記処方屈折力にプラスの屈折力を加えた屈折力を有し、及び／又は、前記複数の第２屈折領域の各々は、前記処方屈折力にプラスの屈折力を加えた屈折力を有し、又は、
前記複数の第１屈折領域及び前記複数の第２屈折領域の屈折力はいずれも同一であり、又は、
前記眼科レンズの径方向に沿って、前記複数の第１屈折領域及び前記複数の第２屈折領域の屈折力は、径方向の距離が大きくなるにつれて徐々に増加又は段階的に増加し、及び／又は、前記複数の第１屈折領域及び前記複数の第２屈折領域の寸法は、径方向の距離が大きくなるにつれて徐々に減少又は段階的に減少し、又は、
前記眼科レンズの径方向に沿って、前記複数の第１屈折領域及び前記複数の第２屈折領域の屈折力は、径方向の距離が大きくなるにつれて徐々に減少又は段階的に減少し、及び／又は、前記複数の第１屈折領域及び前記複数の第２屈折領域の寸法は、径方向の距離が大きくなるにつれて徐々に増加又は段階的に増加する、請求項１に記載の眼科レンズ。
【請求項６】
前記中央領域の最大寸法は３．０～１１．０ｍｍから選ばれ、及び／又は、
前記中央領域は前記眼科レンズの中心を中心とする円形領域であり、前記円形領域の直径は３．０～１１．０ｍｍから選ばれ、及び／又は、
前記第１領域は前記眼科レンズの中心を中心とするリング状領域であり、前記リング状領域の内縁の直径は３．０～１１．０ｍｍから選ばれ、且つ外縁の直径は１５．０～２８．６ｍｍから選ばれ、及び／又は、
前記第２領域は前記眼科レンズの中心を中心とするリング状領域である、請求項１に記載の眼科レンズ。
【請求項７】
前記第１領域は、１つ又は複数の第１パターンを含み、前記第１領域の一部又は全部は、前記眼科レンズの中心を中心とする、内縁の直径が９ｍｍ、外縁の直径が１５ｍｍである第１リング状領域であり、前記第１リング状領域内のいずれか１つの単一の第１パターンにおける第１屈折領域の総面積の割合は、７０％超７８．５％未満、又は７２％超７８．５％未満である、請求項１に記載の眼科レンズ。
【請求項８】
前記第１領域は、１つ又は複数の第１パターンを含み、前記複数の第１屈折領域の一部又は全部は、前記１つ又は複数の第１パターンに配列され、及び／又は、
前記第２領域は、１つ又は複数の第２パターンを含み、前記複数の第２屈折領域の一部又は全部は、前記１つ又は複数の第２パターンに配列され、
任意の隣接する２つの第２パターンの間のピッチは、任意の隣接する２つの第１パターンの間のピッチと等しく、及び／又は、任意の隣接する２つの第２パターンの間のピッチは、隣接する第１パターンと第２パターンの間のピッチに等しく、又は、
任意の隣接する２つの第２パターンの間のピッチ、任意の隣接する２つの第１パターンの間のピッチ及び／又は隣接する第１パターンと第２パターンの間のピッチは、いずれもゼロであり、又は、
任意の隣接する第１パターンの間のピッチは、０．５ｍｍ以下である、請求項１に記載の眼科レンズ。
【請求項９】
前記第１パターンの数は１－４個であり、前記第２パターンの数は１－１５個である、請求項８に記載の眼科レンズ。
【請求項１０】
少なくとも１つの第１パターン内において、隣接する前記第１屈折領域のエッジは互いに接し、及び／又は、
少なくとも１つの第１パターン内において、前記第１屈折領域間のピッチはいずれも０～０．５ｍｍから選ばれ、及び／又は、
少なくとも１つの第２パターン内において、前記第２屈折領域間のピッチはいずれも前記第１屈折領域間のピッチの最大値より大きく、及び／又は、
前記複数の第２パターンのうち、前記眼科レンズの中心に近い第２パターンほど、第２屈折領域間のピッチが小さくなり、及び／又は、
全ての前記第１パターン及び全ての前記第２パターンを含むパターンのうち、前記眼科レンズの中心に近いパターンほど、第１屈折領域又は第２屈折領域間のピッチが小さくなる、請求項８に記載の眼科レンズ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、眼鏡レンズの技術分野に関し、具体的に、複数のマイクロデフォーカス領域を有する眼科レンズ、及びそれを備えたフレーム眼鏡に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
人間の目の屈折異常は、近視、遠視及び乱視などを含み、中でも近視は最も一般的な屈折異常であり、特に青少年において多く発生する。眼が調節静止状態にある場合、外部の平行光線が眼の屈折系を通過した後、網膜黄斑中心窩ではなく網膜の前に焦点を合わせ、患者から遠くの物体が見えなくなり、即ち近視が発生し、つまり、眼の軸方向の長さが眼の光学系の焦点距離より大きい場合、近視が発生する。
【０００３】
通常、フレームレンズやコンタクトレンズなどの眼科装置を用いて患者の視力を矯正又は向上させ、例えば、マイナスレンズを用いて近視を矯正し、プラスレンズを用いて遠視を矯正する。従来の近視矯正用眼科レンズは、単一（単焦点）の球面レンズであり、すなわち眼鏡中心からエッジまでの屈折力が同じである。単一の球面レンズによって生成されたベストフォーカス面であるペッツバール面は球形であるが、眼球は一般的に楕円球形であるため、周辺ペッツバール面が網膜後に位置し、遠視デフォーカスを形成する。遠視デフォーカスは眼軸成長を促進するため、近視の進行を促進する。
【０００４】
現在、近視の進行を管理・制御（以下、単に「近視管理・制御」という）するための眼科レンズが複数種存在しており、中でも、ＣＮ１０４６７８５７２Ａを参照すると、網膜の前方に物体の像を形成することで近視の進行を抑制する複数のマイクロレンズを単一の球面レンズ上に配置したものがある。
【０００５】
しかしながら、目の軸方向の長さの増加を効果的に抑制することができ、視覚品質に著しく影響しない近視管理・制御レンズに対して、更に要望がある。また、近視管理・制御レンズは、患者の着用のコンプライアンスを向上させ、及び／又は異なる個体間の差を減少させ、近視管理及び制御の効果を向上させることができることが期待される。
【発明の概要】
【０００６】
従来技術の課題を少なくとも部分的に解決するために、本開示の第１の態様によれば、中央領域と、複数の第１屈折領域と、複数の第２屈折領域とを含む眼科レンズであって、前記複数の第１屈折領域は、前記中央領域を囲む第１領域に配置され、前記複数の第２屈折領域は、前記第１領域よりも前記中央領域から離れた第２領域に配置され、前記中央領域の一部又は全部は、人間の眼の処方に基づく処方屈折力を有し、前記複数の第１屈折領域及び前記複数の第２屈折領域は、いずれも前記処方屈折力と異なる屈折力を有し、前記第１領域の面積に対する前記複数の第１屈折領域の総面積の割合は、前記第２領域の面積に対する前記複数の第２屈折領域の総面積の割合よりも大きくなる眼科レンズを提供する。
【０００７】
選択的に、前記第１領域内における前記複数の第１屈折領域の密度は、前記第２領域内における前記複数の第２屈折領域の密度よりも大きく、及び／又は、前記複数の第１屈折領域間の平均ピッチは、前記複数の第２屈折領域間の平均ピッチよりも小さくなる。
【０００８】
選択的に、前記複数の第１屈折領域は、着用者が前記眼科レンズを着用した際に、前記複数の第１屈折領域における一部又は全部を通過した入射光束が前記着用者の網膜黄斑中心窩の近傍１０度から２０度の間の領域に投射されるように配置される。
【０００９】
選択的に、前記複数の第１屈折領域は、少なくとも一部が前記眼科レンズの中心を中心とする内縁の直径９．０ｍｍから外縁の直径１５．０ｍｍのリング状領域内に配置され、又は少なくとも一部が前記眼科レンズの中心を中心とする内縁の直径９．５ｍｍから外縁の直径１４．０ｍｍのリング状領域内に配置され、又は少なくとも一部が前記眼科レンズの中心を中心とする内縁の直径１１．０ｍｍから外縁の直径１４．０ｍｍのリング状領域内に配置される。
【００１０】
選択的に、前記複数の第１屈折領域は、間隔を空けずに配置され、及び／又は、前記複数の第２屈折領域は、間隔を空けて配置される。
（【００１１】以降は省略されています）
