特許ウォッチ

公開番号2025143533
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2025122378,2025520661
出願日2025-07-22,2024-03-13
発明の名称耐油紙およびヒートシール耐油紙
出願人日本製紙パピリア株式会社
代理人弁理士法人お茶の水内外特許事務所
主分類D21H 21/14 20060101AFI20250924BHJP(製紙;セルロースの製造)
要約【課題】非フッ素系耐油剤を用いた耐油紙を提供すること。
【解決手段】紙基材に、非フッ素系耐油剤と水溶性高分子とを含有する耐油性塗料が含浸されており、
前記紙基材が、坪量20g/m²以上であり、
離解濾水度が250mlCSF以上500mlCSF以下である耐油紙。
【選択図】なし
特許請求の範囲【請求項１】
紙基材に、非フッ素系耐油剤と水溶性高分子とを含有する耐油性塗料が含浸されており、
前記紙基材が、坪量２０ｇ／ｍ
２
以上であり、
離解濾水度が２５０ｍｌＣＳＦ以上５００ｍｌＣＳＦ以下である耐油紙。
続きを表示（約 620 文字）【請求項２】
前記非フッ素系耐油剤が、アクリル系樹脂を含む請求項１に記載の耐油紙。
【請求項３】
前記耐油性塗料の付着量が、乾燥重量で１．３ｇ／ｍ
２
以上であり、
含浸加工面のＪ．ＴＡＰＰＩＮｏ．４１：２０００で測定したキット値が２以上である請求項１に記載の耐油紙。
【請求項４】
変則キット法で耐油試験を行い、油接触前後の不透明度変化率が１０％以下である請求項１に記載の耐油紙。
（変則キット法）
試験液としてナタネ油（１級試薬）を用い、２３℃５０％ＲＨ環境下で１０時間調湿したものに試験液を滴下し、２３℃５０％ＲＨ環境下で３時間放置した後に、表面のナタネ油を拭き取る。油接触前の不透明度から、下記式に基づいて、不透明度変化率を算出する。
不透明度変化率＝｛（ＯＢ－ＯＡ）／ＯＢ｝×１００
ＯＢ：油接触前の不透明度
ＯＡ：油接触後の不透明度
【請求項５】
前記耐油性塗料が含有する水溶性高分子が、澱粉系、アクリル系樹脂、ポリビニルアルコール系樹脂から選ばれる１以上である請求項１に記載の耐油紙。
【請求項６】
引張強さが１．５ｋＮ／ｍ以上である請求項１に記載の耐油紙。
【請求項７】

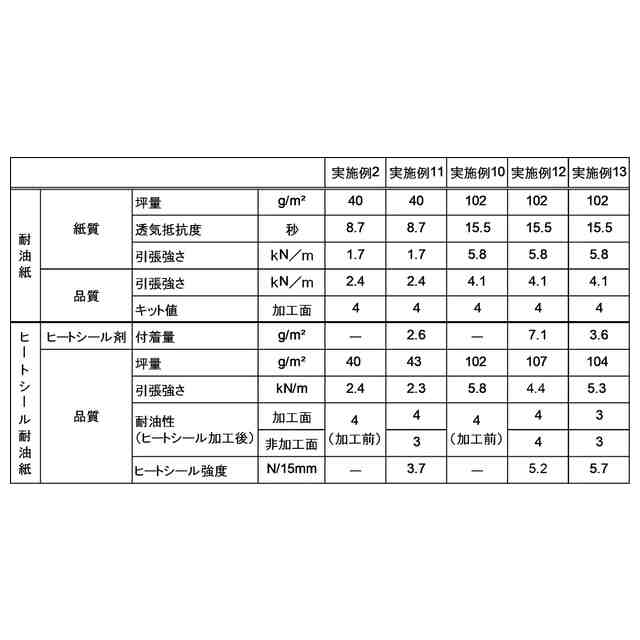

請求項１～６のいずれかに記載の耐油紙の少なくとも片面にヒートシール層を有するヒートシール耐油紙。

発明の詳細な説明【技術分野】
【０００１】
本発明は、耐油紙およびヒートシール層を有するヒートシール耐油紙に関する。
続きを表示（約 3,500 文字）【背景技術】
【０００２】
耐油紙は、油分の浸透を防止する機能を有する紙である。耐油紙は、例えば、唐揚げやフライ等の惣菜を包装する包装材や、ファーストフード店やコンビニエンスストア等でハンバーガー、フライドポテト、フライドチキン等を詰める袋として広く用いられている。従来、耐油紙は、過フッ素炭化水素のアクリルレートや過フッ素炭化水素のリン酸エステルなどのフッ素樹脂系耐油剤を紙基材に塗布加工されたものが主流となっていた。
しかし、フッ素樹脂系耐油剤を塗布加工したフッ素系の耐油紙は、１００～１８０℃に加熱した場合、環境蓄積性の高いパーフルオロアルコールを生成することが確認されている。また、これらフッ素樹脂系耐油剤を使用した耐油紙を使用後に焼却した際には、パーフルオロオクタン酸やパーフルオロスルホン酸等のフッ素化合物が発生し、人間を含む動物の健康被害や環境に悪影響を及ぼすことが懸念されている。また、その他の低分子フッ素化合物も一般的に難分解性であることから、特に食品包装用途ではフッ素系化合物を用いない耐油紙が望まれている。
【０００３】
食品包装用の耐油紙には、油が紙を通過して反対面に漏れ出さない油バリア性を有すること、付着した油が耐油紙の表面に広がりにくく油が染み込んだ外観（染み込んだ部分が変色する）を呈さない油浸透防止性を有することなどの耐油性が要求される。さらに、食品包装用の耐油紙には、食品を包装した際に内容物が外から見え難いこと、有害物質を含まないこと、離解性（リサイクル性）があり資源として再利用できること等が要求される。
【０００４】
特許文献１には、填料を含む製紙用天然繊維からなる基材に水溶性高分子を塗布した耐油紙が提案されている。特許文献１は、フッ素系化合物を用いずにリサイクル性を図ることを目的としているが、製紙用天然繊維を濾水度８５～９０°ＳＲまで高叩解した高透気抵抗度の基材に耐油層として水溶性高分子層を設けることにより、要望の耐油紙を提供している。
特許文献２には、非フッ素系耐油剤と平均粒径が１～２０μｍのポリエチレンワックスからなる耐油層を紙基材に塗布した耐油紙が提案されている。特許文献２は、非フッ素系耐油剤としてアクリル樹脂、澱粉、ポリビニルアルコールが提示されており、紙基材の平滑度、透気度を規定範囲とすることで、これら耐油剤の塗布に関わる操業性、コスト面の課題に対応した耐油紙を提供している。
特許文献３には、フッ素系化合物を用いない耐油紙として、紙基材の原料が広葉樹パルプ／針葉樹パルプ（Ｌ／Ｎ比）：０／１００～７０／３０（質量比）、叩解度４５°ＳＲ以上であり、抄紙した原紙の密度０．４５ｇ／ｃｍ
３
以上０．７５ｇ／ｃｍ
３
以下、ステキヒドサイズ度が５秒以上として、この紙基材にスチレンアクリル共重合樹脂及びパラフィンワックスを配合比が９０：１０～１０：９０（質量比）で塗布した耐油紙が提案されている。特許文献３には、スチレンアクリル共重合樹脂は耐油層に造膜性を与え、パラフィンワックスは紙基材の空隙に存在することで耐油性能を向上させる役割を担うと説明されている。
【０００５】
特許文献４、特許文献５には、耐油剤に変性デンプン、アミロース、ポリビニルアルコールの１種または２種以上を用いた耐油紙が提案されている。紙基材はパルプ繊維を主体とし、耐油層の塗布として特許文献４は含浸法、特許文献５は多層紙の層間にスプレイ塗布する方法が採用されている。どちらの文献も紙基材の坪量についての明記は無いが、実施例は２００～３００ｇ／ｍ
２
以上の坪量域で実施されている。
特許文献６には、紙基材にポリ乳酸系樹脂とポリビニルアルコール系樹脂及び／又は澱粉系化合物を７０：３０～９８：２（乾燥重量比）を３ｇ／ｍ
２
以上２０ｇ／ｍ
２
以下で塗布する耐油紙が提案されている。特許文献６は、耐油層にフッ素系化合物を使用せずに生分解性樹脂を配合することで、ヒートシール性を有しながらも燃焼時の有害物質の発生防止や環境中に流出した際の分解性を考慮した耐油紙を提供している。
【先行技術文献】
【特許文献】
【０００６】
特許第４５２０１３８号
特許第５９９４４５５号
特開２０２０－１２２２５０号公報
特開２００５－２９９４３号公報
特許第４６０４４６６号
特開２０２０－１２８６１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、非フッ素系耐油剤を用いた耐油紙を提供することを課題とする。また、本発明は、広い坪量の紙基材において耐油性能のバラツキが少なく均一な品質を備える耐油紙を提供することを課題とする。
【課題を解決するための手段】
【０００８】
本発明の課題を解決するための手段は以下の通りである。
１．紙基材に、非フッ素系耐油剤と水溶性高分子とを含有する耐油性塗料が含浸されており、
前記紙基材が、坪量２０ｇ／ｍ
２
以上であり、原料パルプとして繊維幅（Ｄ）に対するルーメン幅（ｌ）の比（ｌ／Ｄ）が平均０．５０以下である広葉樹パルプを３０重量％以上含み、該紙基材を構成するパルプのショッパーリーグラー濾水度が２５°ＳＲ以上４５°ＳＲ以下である耐油紙。
２．前記耐油性塗料の付着量が、乾燥重量で１．３ｇ／ｍ
２
以上であり、
含浸加工面のＪ．ＴＡＰＰＩＮｏ．４１：２０００で測定したキット値が２以上である１．に記載の耐油紙。
３．変則キット法で耐油試験を行い、油接触前後の不透明度変化率が１０％以下である１．または２．に記載の耐油紙。
（変則キット法）
試験液としてナタネ油（１級試薬）を用い、２３℃５０％ＲＨ環境下で１０時間調湿したものに試験液を滴下し、２３℃５０％ＲＨ環境下で３時間放置した後に、表面のナタネ油を拭き取る。油接触前の不透明度から、下記式に基づいて、不透明度変化率を算出する。
不透明度変化率＝｛（Ｏ
Ｂ
－Ｏ
Ａ
）／Ｏ
Ｂ
｝×１００
Ｏ
Ｂ
：油接触前の不透明度
Ｏ
Ａ
：油接触後の不透明度
４．離解濾水度が２５０ｍｌＣＳＦ以上５００ｍｌＣＳＦ以下である１．～３．のいずれかに記載の耐油紙。
５．前記耐油性塗料が含有する水溶性高分子が、澱粉系、アクリル系樹脂、ポリビニルアルコール系樹脂から選ばれる１以上である１．～４．のいずれかに記載の耐油紙。
６．引張強さが１．５ｋＮ／ｍ以上である１．～５．のいずれかに記載の耐油紙。
７．１．～６．のいずれかに記載の耐油紙の少なくとも片面にヒートシール層を有するヒートシール耐油紙。
【発明の効果】
【０００９】
本発明の耐油紙は、フッ素樹脂系耐油剤を用いないため、健康や環境への悪影響を抑えることができる。本発明の耐油紙は、使用する紙基材が非フッ素系耐油剤に適しており、これまでにフッ素樹脂系耐油剤の代替として提案されている合成高分子物質や天然高分子物質等の非フッ素系耐油剤を含む耐油層を塗設することで、耐油紙表面上でムラの無い耐油性を発現し、また各種の非フッ素系耐油剤の有する耐油性能を効率よく発現させることができる。
【発明を実施するための形態】
【００１０】

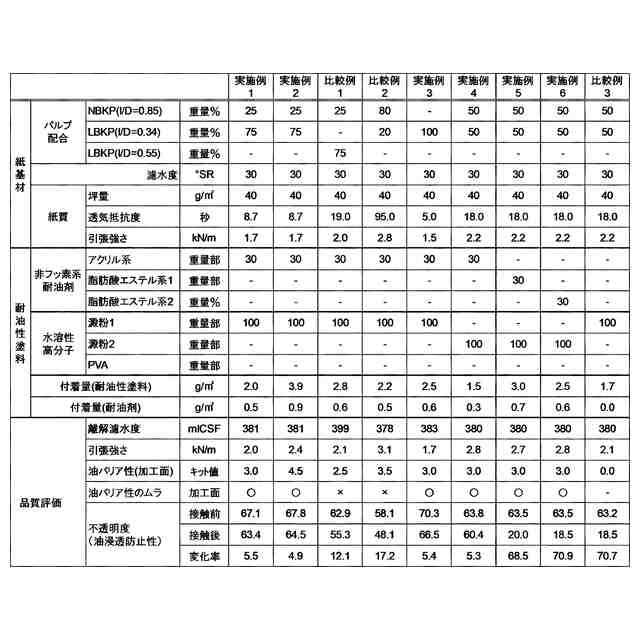

「耐油紙」
本発明の耐油紙は、紙基材に、非フッ素系耐油剤と水溶性高分子とを含有する耐油性塗料が含浸されている。なお、塗料が含浸されているか否かは、断面を顕微鏡等で観察することにより判別することができる。
・紙基材
本発明で使用する紙基材は、繊維幅（Ｄ）に対するルーメン幅（ｌ）の比（ｌ／Ｄ）が平均０．５０以下である広葉樹パルプを３０重量％以上含む。以下、本明細書において、繊維幅（Ｄ）に対するルーメン幅（ｌ）の比（ｌ／Ｄ）を、単に「ｌ／Ｄ」ともいう。
（【００１１】以降は省略されています）

関連特許
