公開番号2025143739
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043133
出願日2024-03-19
発明の名称シール材
出願人三菱電線工業株式会社
代理人弁理士法人前田特許事務所
主分類F16J 15/10 20060101AFI20250925BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】大きな締め付け力を必要とせずに取り付けることができるシール材を提供する。
【解決手段】シール材10は、環状の芯材11と、それを被覆するフッ素系樹脂で形成された被覆層12とを備える。被覆層12の厚さが0.20mm以下である。
【選択図】図1
特許請求の範囲【請求項１】
環状の芯材と、前記芯材を被覆するフッ素系樹脂で形成された被覆層と、を備えたシール材であって、
前記被覆層の厚さが０．２０ｍｍ以下であるシール材。
続きを表示（約 280 文字）【請求項２】
請求項１に記載されたシール材において、
前記フッ素系樹脂がテトラフルオロエチレンパーフルオロアルキルビニルエーテル共重合体樹脂を含むシール材。
【請求項３】
請求項１に記載されたシール材において、
前記芯材がシリコーンゴムで形成されているシール材。
【請求項４】
請求項１に記載されたシール材において、
２５％圧縮時の線荷重が３．０Ｎ／ｍｍ以下であるシール材。
【請求項５】
請求項１に記載されたシール材において、
前記シール材がＯリングであるシール材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シール材に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
環状の芯材がフッ素系樹脂で被覆されたシール材が知られている。例えば特許文献１には、耐熱性ゴムの環状の芯材がフッ素系樹脂の被覆体で被覆されたＯリングが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第５３３９６２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
芯材がフッ素系樹脂で被覆されたシール材では、取付時に大きな締め付け力を必要とするという問題がある。
【０００５】
本発明の課題は、大きな締め付け力を必要とせずに取り付けることができるシール材を提供することである。
【課題を解決するための手段】
【０００６】
本発明は、環状の芯材と、前記芯材を被覆するフッ素系樹脂で形成された被覆層とを備えたシール材であって、前記被覆層の厚さが０．２０ｍｍ以下である。
【発明の効果】
【０００７】
本発明によれば、芯材を被覆するフッ素系樹脂で形成された被覆層の厚さが０．２０ｍｍ以下であることにより、大きな締め付け力を必要とせずに取り付けることができる。
【図面の簡単な説明】
【０００８】

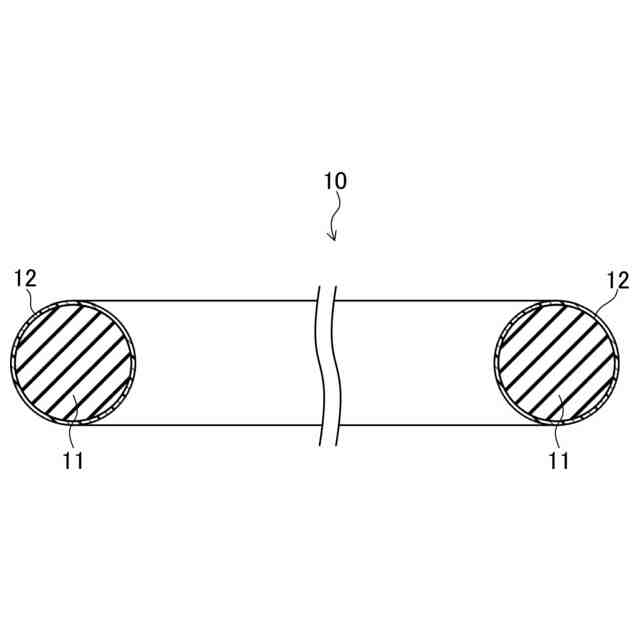

実施形態に係るＯリングの断面図である。

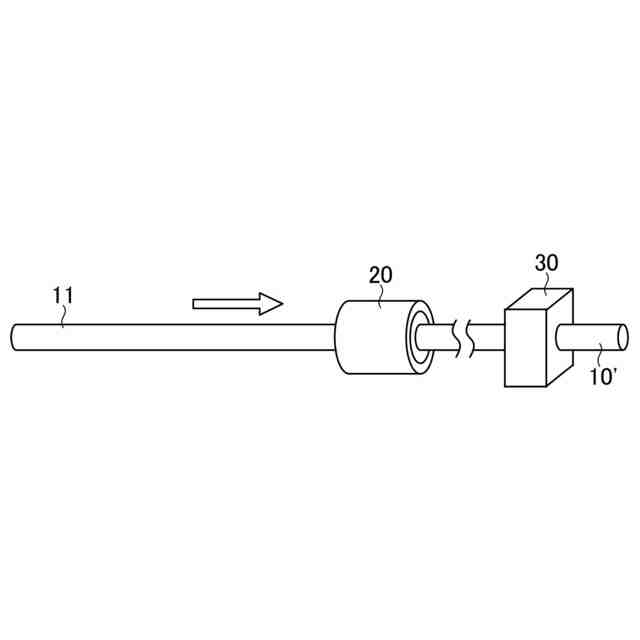

実施形態に係るＯリングの製造方法を示す説明図である。

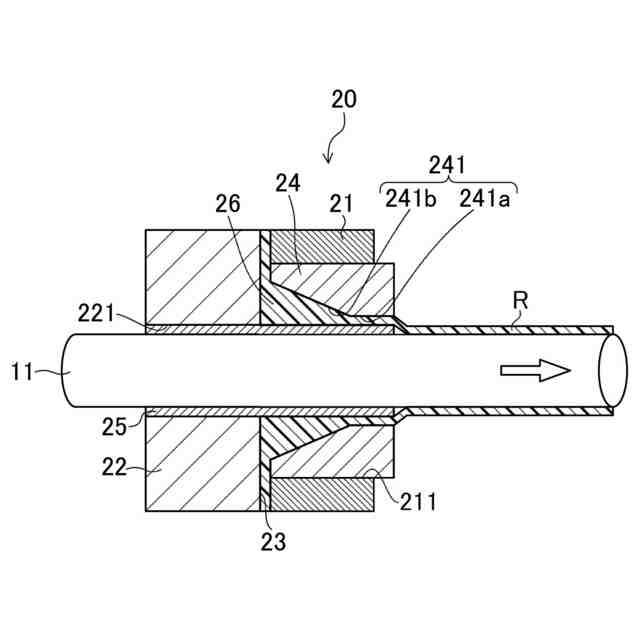

実施形態に係るＯリングの製造方法で用いるヘッドの断面図である。

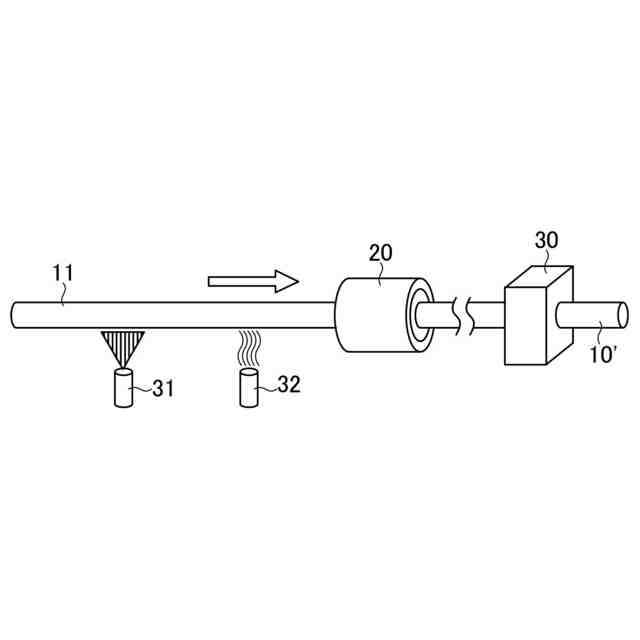

実施形態に係るＯリングの製造方法の第１の変形例を示す説明図である。

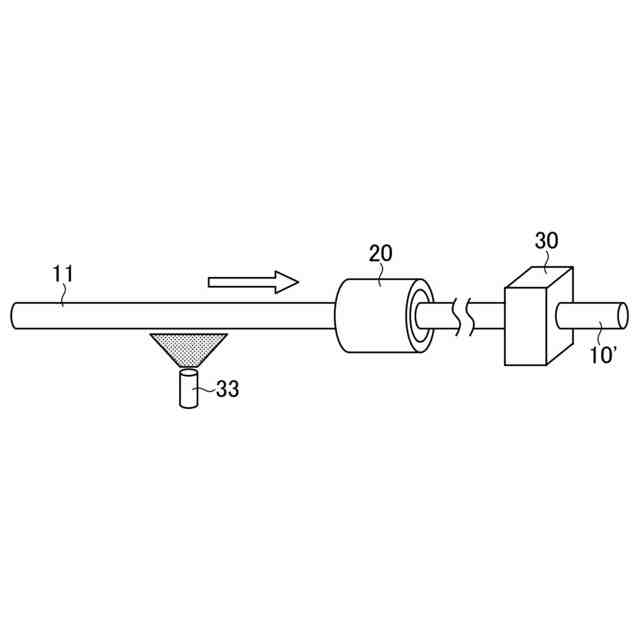

実施形態に係るＯリングの製造方法の第２の変形例を示す説明図である。

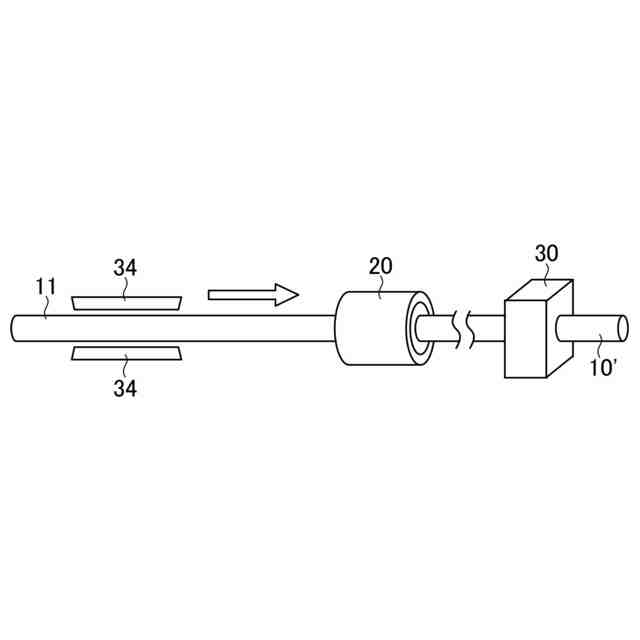

実施形態に係るＯリングの製造方法の第３の変形例を示す説明図である。

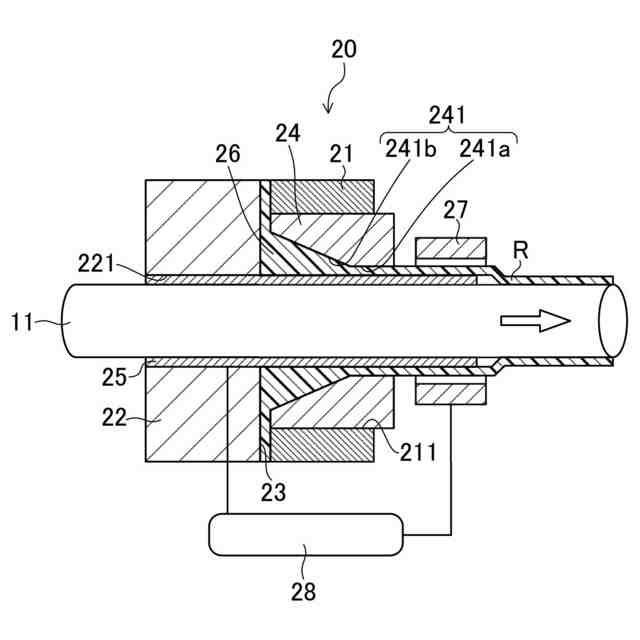

実施形態に係るＯリングの製造方法で用いるヘッドの変形例の断面図である。
【発明を実施するための形態】
【０００９】
以下、実施形態について詳細に説明する。
【００１０】
図１は、実施形態に係るＯリング１０（シール材）を示す。Ｏリング１０は、その形状についてＪＩＳＢ２４０１-１：２０１２に規定されているが、例えば内径が３０ｍｍ以上５００ｍｍ以下及び太さが２ｍｍ以上１０ｍｍ以下である。
（【００１１】以降は省略されています）
