公開番号2025144012
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043565
出願日2024-03-19
発明の名称減圧脱泡装置及びガラス製造装置
出願人日本電気硝子株式会社
代理人個人,個人,個人
主分類C03B 5/225 20060101AFI20250925BHJP(ガラス;鉱物またはスラグウール)
要約【課題】減圧脱泡槽を溶融ガラスと反応しない密閉構造にする。
【解決手段】減圧脱泡装置3は、溶融ガラスGMを上方に移動させる上昇管5cと、溶融ガラスGMの脱泡処理を行う減圧脱泡槽11aと、減圧脱泡槽11aによって脱泡処理された溶融ガラスGMを下方に移動させる下降管6bと、を備える。減圧脱泡槽11aは、石英ガラスで構成されている。

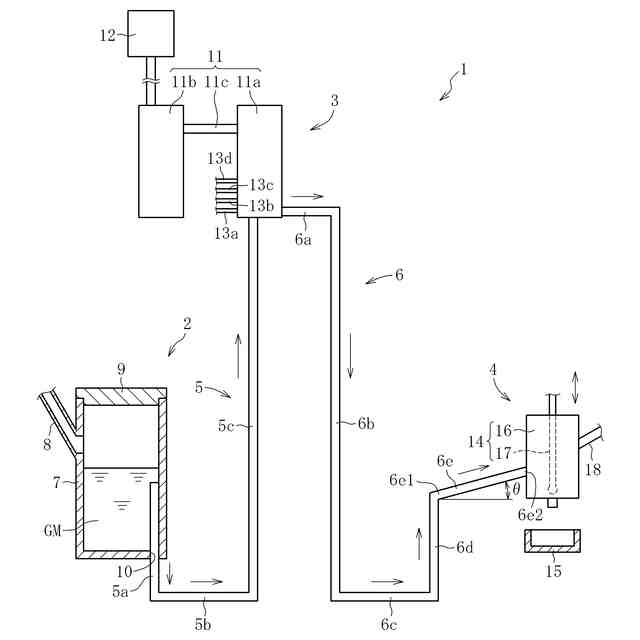

【選択図】図1
特許請求の範囲【請求項１】
溶融ガラスを上方に移動させる上昇管と、前記溶融ガラスの脱泡処理を行う減圧脱泡槽と、前記減圧脱泡槽によって脱泡処理された前記溶融ガラスを下方に移動させる下降管と、を備える減圧脱泡装置であって、
前記減圧脱泡槽は、石英ガラスで構成されている、
ことを特徴とする減圧脱泡装置。
続きを表示（約 1,000 文字）【請求項２】
前記上昇管及び前記下降管は、石英ガラスで構成されている、
ことを特徴とする請求項１に記載の減圧脱泡装置。
【請求項３】

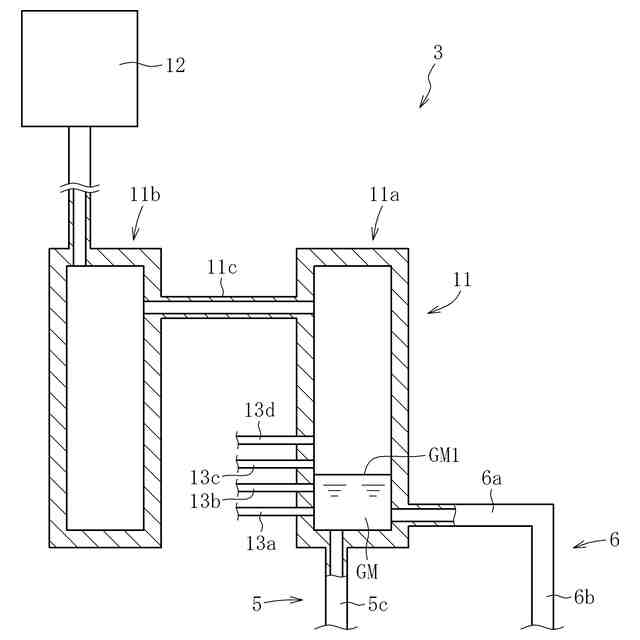

前記減圧脱泡槽は、上下方向に長尺な筒形状を有しており、
前記上昇管は、前記減圧脱泡槽に接続されており、
前記下降管は、水平管を介して前記減圧脱泡槽に接続されている、
ことを特徴とする請求項１に記載の減圧脱泡装置。
【請求項４】
前記減圧脱泡槽に接続されるクッション槽と、前記クッション槽に接続されるとともに前記減圧脱泡槽を減圧する減圧装置と、を備える、
ことを特徴とする請求項３に記載の減圧脱泡装置。
【請求項５】
前記減圧脱泡槽は、複数の温度計を備え、
前記複数の温度計は、上下方向に間隔をおいて配置されている、
ことを特徴とする請求項３に記載の減圧脱泡装置。
【請求項６】
ガラス原料を溶融させて溶融ガラスを生成する溶融槽と、前記溶融槽で生成した前記溶融ガラスの脱泡処理を行う請求項１から５のいずれか一項に記載された減圧脱泡装置と、前記減圧脱泡槽によって脱泡処理された前記溶融ガラスを成形する成形装置と、を備えるガラス製造装置であって、

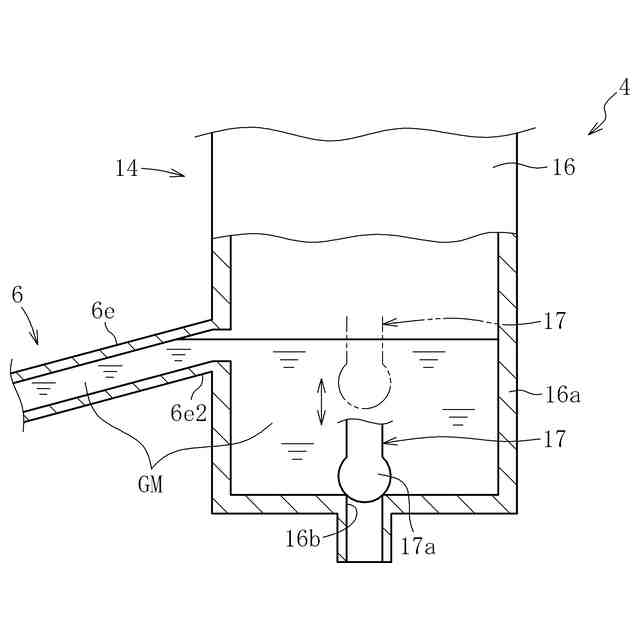

前記成形装置は、前記減圧脱泡槽によって脱泡処理された前記溶融ガラスを一時的に貯留する成形槽を備え、
前記溶融槽及び前記成形槽は、石英ガラスで構成されている、
ことを特徴とするガラス製造装置。
【請求項７】
前記溶融槽と前記上昇管とを接続する上流側接続管と、前記下降管と前記成形槽とを接続する下流側接続管と、を備え、
前記上流側接続管及び前記下流側接続管は、石英ガラスで構成されており、
前記溶融槽、前記上流側接続管、前記減圧脱泡槽、前記下流側接続管、及び、前記成形槽は、溶接によって一体化されている、
ことを特徴とする請求項６に記載のガラス製造装置。
【請求項８】
前記溶融槽は、前記ガラス原料を還元雰囲気下で溶融させるように構成され、
前記成形槽は、脱泡処理された前記溶融ガラスを還元雰囲気下で貯留するように構成される、
ことを特徴とする請求項７に記載のガラス製造装置。
【請求項９】
カルコゲナイドガラスの製造用である、
ことを特徴とする請求項８に記載のガラス製造装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、溶融ガラスの脱泡処理を行う減圧脱泡装置、及びガラス製造装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
周知のように、ガラスの製造工程では、溶融炉によってガラス原料を溶融させて溶融ガラスを生成した後に、溶融ガラス内に発生した気泡を除去する脱泡工程（清澄工程）が実施されている。
【０００３】
例えば特許文献１は、脱泡工程に使用される減圧脱泡装置を開示している。この減圧脱泡装置は、減圧ハウジングと、減圧脱泡槽と、脱泡処理前の溶融ガラスを減圧脱泡槽に導入する導入手段としての上昇管と、脱泡処理後の溶融ガラスを減圧脱泡槽から導出する導出手段としての下降管と、を備える（同文献の請求項１及び段落００１２、００１３参照）。
【０００４】
減圧脱泡槽は、耐熱性及び溶融ガラスに対する耐食性に優れる白金、白金合金等の金属により構成される中空管である（同文献の段落００１４参照）。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０１１／０８３７３６号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
例えば、カルコゲナイドガラスのように金属原料からなる溶融ガラスを生成する場合には、減圧脱泡槽を金属により構成すると、溶融ガラスと減圧脱泡槽とが反応してしまい、溶融ガラスの品質低下を招くおそれがある。また、減圧状態での脱泡処理を確実に行うことができるように、減圧脱泡槽を密閉しやすい構造にすることが必要となる。
【０００７】
本発明は上記の事情に鑑みてなされたものであり、減圧脱泡槽を溶融ガラスと反応しない密閉構造にすることを技術的課題とする。
【課題を解決するための手段】
【０００８】
（１）本発明は上記の課題を解決するためのものであり、溶融ガラスを上方に移動させる上昇管と、前記溶融ガラスの脱泡処理を行う減圧脱泡槽と、前記減圧脱泡槽によって脱泡処理された前記溶融ガラスを下方に移動させる下降管と、を備える減圧脱泡装置であって、前記減圧脱泡槽は、石英ガラスで構成されている、ことを特徴とする。
【０００９】
かかる構成によれば、減圧脱泡槽を石英ガラスで構成することで、減圧脱泡槽に流入した溶融ガラスと減圧脱泡槽とが反応することを防止できる。石英ガラスは、溶接等の手段により容易に接合できるため、減圧脱泡槽を密閉構造にすることが可能である。
【００１０】
（２）上記（１）の構成を備える減圧脱泡装置において、前記上昇管及び前記下降管は、石英ガラスで構成されていてもよい。
（【００１１】以降は省略されています）
