公開番号2025144187
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043849
出願日2024-03-19
発明の名称基板ステージ装置
出願人株式会社アルバック
代理人弁理士法人青莪
主分類C23C 14/50 20060101AFI20250925BHJP(金属質材料への被覆;金属質材料による材料への被覆;化学的表面処理;金属質材料の拡散処理;真空蒸着,スパッタリング,イオン注入法,または化学蒸着による被覆一般;金属質材料の防食または鉱皮の抑制一般)
要約【課題】真空チャンバ内に配置されて基板を位置決め支持する基板ステージ装置を、そのステージ本体の正規位置に基板を常時設置できるように構成する。
【解決手段】上面に基板Sgが設置されるステージ本体3と、ステージ本体に形成した上下方向の貫通孔32に夫々挿設される支持ロッド5と、基板受渡位置と基板処理位置との間で支持ロッドに対してステージ本体を上下方向に相対移動させる移動手段4とを備える。上下方向にて基板受渡位置と基板処理位置との間のアライメント位置にて基板の外側面複数箇所を夫々押圧することで、XY平面内での移動とθ方向への回転との少なくとも一方でステージ本体に対する基板位置を修正する位置修正手段7を備える。基板処理位置にて位置修正手段がステージ本体の下方に位置するように構成する。

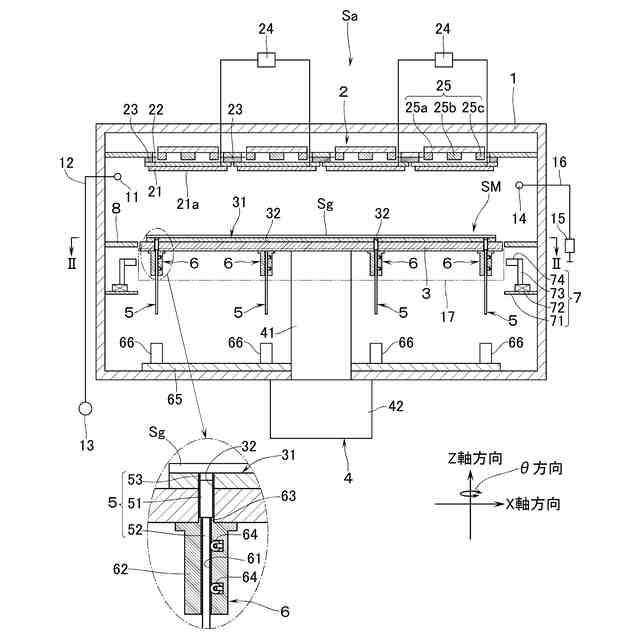

【選択図】図1
特許請求の範囲【請求項１】
真空チャンバ内に配置されて基板を位置決め支持する基板ステージ装置において、
上面に基板が設置されるステージ本体と、ステージ本体に形成した上下方向にのびる複数個の貫通孔に夫々挿設される支持ロッドと、各支持ロッドの上端部がステージ本体から突出する基板受渡位置と各支持ロッドの上端部が貫通孔に没入する基板処理位置との間で支持ロッドに対してステージ本体を上下方向に相対移動させる移動手段とを備え、
基板受渡位置にて各支持ロッドで基板を支持した状態からステージ本体を上方に相対移動させたときに基板の中央部がステージ本体の上面に接する前の位置をアライメント位置とし、基板平面をＸＹ平面並びにＸＹ平面に直交する軸線回りの回転方向をθ方向として、アライメント位置にて基板の外側面複数箇所を押圧することで、ＸＹ平面内での移動とθ方向への回転との少なくとも一方でステージ本体に対する基板位置を修正する位置修正手段を更に備え、基板処理位置にて位置修正手段がステージ本体の下方に位置するように構成したことを特徴とする基板ステージ装置。
続きを表示（約 360 文字）【請求項２】
前記貫通孔の下端縁を囲うようにして前記ステージ本体の下面に垂設され、内部を挿通する前記支持ロッドの相対移動を案内するガイド部材を更に備え、ガイド部材が、前記基板受渡位置から前記基板処理位置にステージ本体を上方に相対移動させたときに貫通孔からの支持ロッドの脱落を防止するストッパ部材を備えることを特徴とする請求項１記載の基板ステージ装置。
【請求項３】

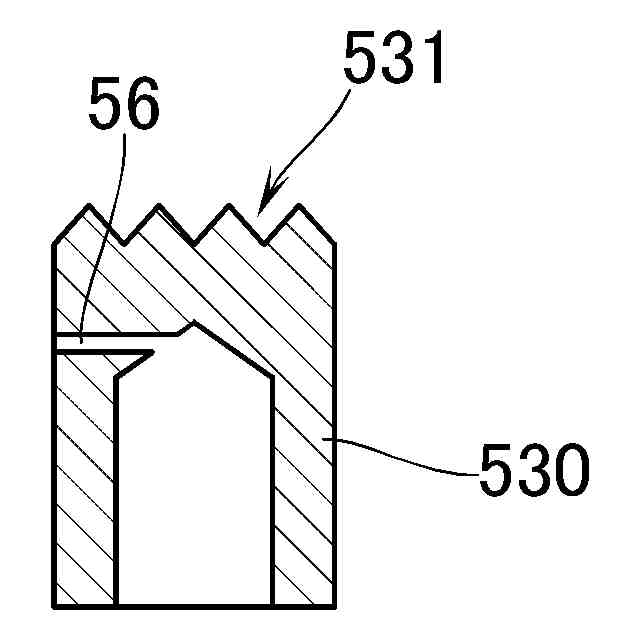

前記支持ロッドの上端面は、上方に凸状の形状であることを特徴とする請求項１または請求項２記載の基板ステージ装置。
【請求項４】
前記支持ロッドの上端に、前記支持ロッドと異種材料製のキャップ体が前記支持ロッドに対して回り止めされた状態で取り付けられることを特徴とする請求項１または請求項２記載の基板ステージ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、真空チャンバ内に配置されて基板を位置決め支持する基板ステージ装置に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
フラットパネルディスプレイの製造工程においては、ガラス基板（以下、「基板」という）の表面に各種の薄膜を成膜する工程があり、このような成膜工程には、例えばスパッタリング装置が従来から用いられている（例えば、特許文献１，２参照）。一方、成膜対象としての基板は、世代が進むにつれて大型化し（例えば、Ｇ８．７世代では２３００ｍｍ×２７００ｍｍ）、その板厚も薄い（例えば、０．５ｍｍ）ものが用いられる。このような基板に対して所謂デポダウン方式で成膜する場合、搬送ロボットで搬送されてくる基板を、真空チャンバ内に配置される基板ステージ装置のステージ本体に受け渡して設置する必要がある。このような場合、例えば、ステージ本体に上下方向にのびる複数個の貫通孔を形成し、各貫通孔に所定長さの支持ロッドを夫々挿設する。そして、各支持ロッドに対してステージ本体を下方への相対移動させることで各支持ロッドの上端部をステージ本体から突出させ（基板受渡位置）、各支持ロッドの上端面で基板が支持されるように搬送ロボットから基板を一旦受け取る。この状態からステージ本体を上方に相対移動させることで基板がステージ本体の上面に設置される（基板処理位置）。
【０００３】
ところで、ステージ本体には、基板を吸着保持する静電チャック機構が組み付けられ、また、成膜時に基板を加熱または冷却する機構が組み付けられる場合がある。このとき、ステージ本体に形成する貫通孔の孔径を大きくすると、加熱または冷却時に基板面内に温度むらが生じる等の不具合が生じるので、貫通孔の孔径を可及的に小さくせざるを得ず（例えば、６ｍｍ以下）、それに応じて支持ロッドの径も然程大きくできない。そのため、基板受渡位置にて各支持ロッドの上端面で基板を支持した際に、各支持ロッドが座屈してステージ本体に対して基板が位置ずれを起こし、これに起因してステージ本体の正規位置に基板を設置できないという問題がある。このような場合、例えば、ステージ本体の上方に成膜範囲を規制するマスクプレートを予め設置し、基板に対してマスクプレート越しに成膜するような場合、成膜範囲がずれて良好な成膜が阻害されてしまう。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－１３３０６５号公報
特開２０２３－５７２１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、以上の点に鑑み、ステージ本体の正規位置に基板を常時設置できるようにした基板ステージ装置を提供することをその課題とするものである。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、真空チャンバ内に配置されて基板を位置決め支持する本発明の基板ステージ装置は、上面に基板が設置されるステージ本体と、ステージ本体に形成した上下方向にのびる複数個の貫通孔に夫々挿設される支持ロッドと、各支持ロッドの上端部がステージ本体から突出する基板受渡位置と各支持ロッドの上端部が貫通孔に没入する基板処理位置との間で支持ロッドに対してステージ本体を上下方向に相対移動させる移動手段とを備え、基板受渡位置にて各支持ロッドで基板を支持した状態からステージ本体を上方に相対移動させたときに基板の中央部がステージ本体の上面に接する前の位置をアライメント位置とし、基板平面をＸＹ平面並びにＸＹ平面に直交する軸線回りの回転方向をθ方向として、アライメント位置にて基板の外側面複数箇所を夫々押圧することで、ＸＹ平面内での移動とθ方向への回転との少なくとも一方でステージ本体に対する基板位置を修正する位置修正手段を更に備え、基板処理位置にて位置修正手段がステージ本体の下方に位置するように構成したことを特徴とする。
【０００７】

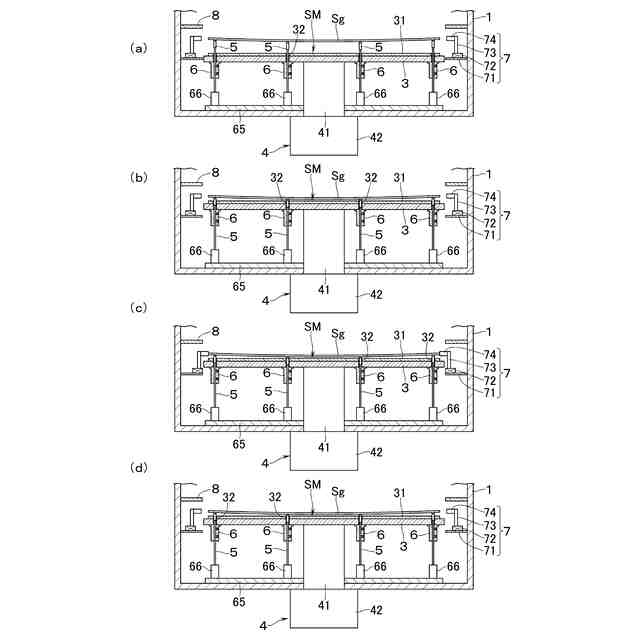

本発明によれば、搬送ロボットで搬送されてくる基板をステージ本体に設置する場合、基板受渡位置にて、各支持ロッドの上端面で基板が支持されるように搬送ロボットから基板を一旦受け取る。このとき、基板の自重による撓み等を考慮して、ステージ本体の中央からその外縁側に向かうに従い、ステージ本体からの各支持ロッドの突出量が次第に大きくなるようにしてもよい。この状態では、各支持ロッドに生ずる座屈等によりＸＹ平面にてステージ本体に対して基板が位置ずれを起こす場合がある。そして、各支持ロッドに対してステージ本体を上方に相対移動させ、基板の中央部がステージ本体の上面に接する前（直前）のアライメント位置に到達すると、相対移動を一旦停止する。
【０００８】
アライメント位置では、基板の外側面複数箇所を適宜押圧することで、各支持ロッドの上端面を摺動させてステージ本体に対する基板位置が修正される（位置合わせされる）。このとき、基板のＸＹ平面における移動量やθ方向への回転角は予め実験的に求めておくことができる。他方、真空チャンバ内にＣＣＤカメラなどの撮像手段を設け、アライメント位置にある基板を撮像し、そのときの撮像データを基に基板の移動量や回転角をその都度決定することもできる。基板位置が修正されると、ステージ本体を上方に更に相対移動させる。すると、各支持ロッドの上端部が貫通孔に没入した基板処理位置に到達し、ステージ本体上面の正規位置に基板が設置される。
【０００９】
本発明にいう「基板処理位置」は、各支持ロッドの上端部が貫通孔に完全に没入した状態だけをいうのではなく、各支持ロッドの上端を貫通孔から僅かに突出させてステージ本体の上面と基板の下面との間に隙間がある状態で各支持ロッドの上端面で基板を支持している状態も含む。このように本発明では、基板受渡位置にて各支持ロッドの上端面で基板を一旦支持したときに基板が位置ずれを起こしたとしても、基板受渡位置と基板処理位置との間のアライメント位置にて基板位置が修正されるため、ステージ本体の正規位置に基板を常時設置できる。しかも、基板処理位置では、位置修正手段がステージ本体の下方に位置するため、基板処理位置にあるステージ本体の周囲に防着板を配置しておけば、真空チャンバ内での成膜処理時に位置修正手段が成膜材料で汚染されるといった不具合が生じない。
【００１０】
本発明においては、前記貫通孔の下端縁を囲うようにして前記ステージ本体の下面に垂設され、内部を挿通する前記支持ロッドの相対移動を案内するガイド部材を更に備え、ガイド部材が、前記基板受渡位置から前記基板処理位置にステージ本体を上方に相対移動させたときに貫通孔からの支持ロッドの脱落を防止するストッパ部材を備える構成を採用することができる。これによれば、基板受渡位置にて基板を支持したときに貫通孔内での各支持ロッドの傾きなどを可及的に抑制することができる。しかも、ストッパ部材の位置を変えれば、基板処理位置における支持ロッドの上端部のステージ本体からの突出量を簡単に変更でき、有利である。
（【００１１】以降は省略されています）
