公開番号2025144312
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024044032
出願日2024-03-19
発明の名称車両用コミュニケーション装置
出願人本田技研工業株式会社
代理人個人,個人
主分類H04M 1/72457 20210101AFI20250925BHJP(電気通信技術)
要約【課題】より円滑なコミュニケーションを可能にすること。
【解決手段】車両用コミュニケーション装置は、車両に乗車している複数の乗員を検知する乗員検知部と、複数の乗員が所持する端末装置のうち一つ以上の端末装置と無線通信が可能な通信部と、車両の停車を検出する車両状態検出部と、通信部と無線通信している端末装置からの映像信号を出力するとともに、乗員の指示を入力することが可能な入出力部と、乗員検知部が複数の乗員のうちの一人以上の降車と、複数の乗員のうちの一人以上の乗車継続とを検知し、かつ、車両状態検出部が車両の停車を検出すると、降車が検知された乗員が所持する端末装置と無線通信するとともに、無線通信する端末装置に対し、映像信号の出力先を入出力部とする設定を求める信号を送るように通信部を制御する制御部と、を備える。
【選択図】図3A
特許請求の範囲【請求項１】
車両に乗車している複数の乗員を検知する乗員検知部と、
前記複数の乗員が所持する端末装置のうち一つ以上の前記端末装置と無線通信が可能な通信部と、
前記車両の停車を検出する車両状態検出部と、
前記通信部と前記無線通信している前記端末装置からの映像信号を出力するとともに、前記乗員の指示を入力することが可能な入出力部と、
前記乗員検知部が前記複数の乗員のうちの一人以上の降車と、前記複数の乗員のうちの一人以上の乗車継続とを検知し、かつ、前記車両状態検出部が前記車両の停車を検出すると、前記降車が検知された前記乗員が所持する前記端末装置と前記無線通信するとともに、前記無線通信する前記端末装置に対し、前記映像信号の出力先を前記入出力部とする設定を求める信号を送るように前記通信部を制御する制御部と、
を備えることを特徴とする車両用コミュニケーション装置。
続きを表示（約 460 文字）【請求項２】
請求項１に記載の車両用コミュニケーション装置において、
前記車両状態検出部は、さらに前記車両の停車位置を検出し、
前記制御部は、
前記通信部と前記無線通信している前記端末装置から端末位置情報を取得し、
前記車両の前記停車位置と、前記端末位置情報が示す位置との距離が所定距離を超えると、前記無線通信している前記端末装置に対し、前記映像信号の前記出力先を前記入出力部とする設定の解除を求める信号を送るように前記通信部を制御する、
ことを特徴とする車両用コミュニケーション装置。
【請求項３】
請求項１または２に記載の車両用コミュニケーション装置において、
前記入出力部が前記端末装置からの前記映像信号を出力中に、前記映像信号に基づく映像に対する前記乗員の指示が前記入出力部に入力されると、前記入力された指示を示す信号を前記無線通信している前記端末装置に送るように前記通信部を制御する、
ことを特徴とする、車両用コミュニケーション装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両の内外でコミュニケーションを可能とする車両用コミュニケーション装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
この種の技術として、車両の外の無線通信端末と車両の中のＩＶＩ(In-Vehicle Infotainment)装置との間で無線通信接続し、通話等のコミュニケーションを行う技術が開発されている。例えば、特許文献１（特開２００２－１７１３３６号）には、携帯電話機とハンズフリー装置との間でハンズフリー通話とインターホン通話とを切り替えることで、車室内の人と車室外の人とが、車窓を閉めたまま専用の車両用のインターホンを用いることなく会話を行う通話システムが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－１７１３３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に開示の技術では、車両側と携帯電話機とで会話を行うのみであり、画像や動画といった映像によるコミュニケーションには対応していない。そのため、映像によるより円滑なコミュニケーションを可能とする仕組みが求められていた。
【課題を解決するための手段】
【０００５】
本発明の一態様である車両用コミュニケーション装置は、車両に乗車している複数の乗員を検知する乗員検知部と、複数の乗員が所持する端末装置のうち一つ以上の端末装置と無線通信が可能な通信部と、車両の停車を検出する車両状態検出部と、通信部と無線通信している端末装置からの映像信号を出力するとともに、乗員の指示を入力することが可能な入出力部と、乗員検知部が複数の乗員のうちの一人以上の降車と、複数の乗員のうちの一人以上の乗車継続とを検知し、かつ、車両状態検出部が車両の停車を検出すると、降車が検知された乗員が所持する端末装置と無線通信するとともに、無線通信する端末装置に対し、映像信号の出力先を入出力部とする設定を求める信号を送るように通信部を制御する制御部と、を備える。
【発明の効果】
【０００６】
本発明によれば、より円滑なコミュニケーションが可能となる。
【図面の簡単な説明】
【０００７】
車両用コミュニケーション装置を含むＩＶＩシステムの一例を示す模式図。
操作メニュー画面を例示する図。

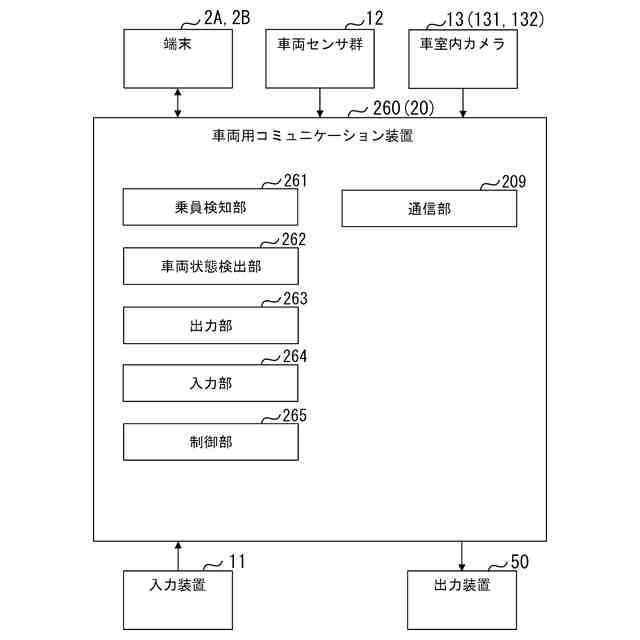

車両用コミュニケーション装置の要部構成を例示するブロック図。
端末の要部構成を例示するブロック図。

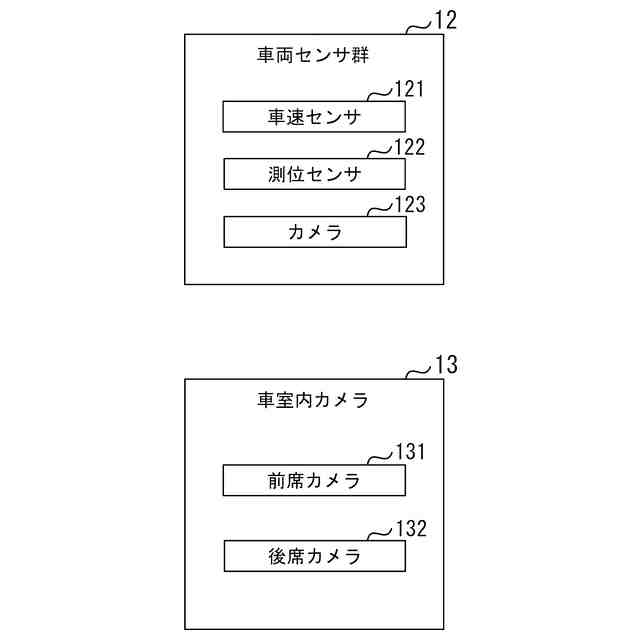

車両センサ群および車室内カメラの要部構成を例示するブロック図。
入力装置および出力装置の要部構成を例示するブロック図。
プログラムによる制御処理の流れを説明するフローチャート。
【発明を実施するための形態】
【０００８】
以下、図面を参照して発明の実施の形態について説明する。
＜車両用コミュニケーション装置の概要＞
実施の形態に係る車両用コミュニケーション装置は、例えば自動車等の車両の車室内の乗員と、降車した車室外の乗員とのコミュニケーションを支援する。
車両は、一例として、運転者を含む複数人（例えば４人）が乗車可能とする。車両用コミュニケーション装置は、同乗した家族や知人等のうちの一部の乗員が降車した後、車室内に残った乗員と降車した乗員との間で、映像を用いてコミュニケーションを行うことを可能とする。例えば、降車した乗員が得た車外の映像を車室内の乗員に紹介したり、降車した乗員に車室内の乗員等が、紹介された映像の中からお気に入りの映像を伝えたりする「追かけ（映像）」を行う。車外の映像とは、降車した乗員が使用する端末で撮影した映像を含む。
上記概要として説明したように、車両用コミュニケーション装置は、乗員に煩わしさを感じさせることなく、車室内に留まる乗員と降車した乗員とが円滑にコミュニケーションを行えるサービスを提供する。
【０００９】
実施の形態では、車両に備えられたＩＶＩ（In-Vehicle Infotainment）システムの機能の一つとして車両用コミュニケーション装置が備えられる。このような車両用コミュニケーション装置について、さらに詳細に説明する。
【００１０】
＜システム構成例＞
図１は、車両用コミュニケーション装置を含むＩＶＩシステムの一例を示す模式図である。ＩＶＩシステムは、制御装置２０と、移動体としての車両１００の車両センサ群１２と、車両１００に設けられた出力装置５０を構成する表示部５１、投影部５２および音声再生部５３Ａ～５３Ｄと、車両１００に設けられた入力装置１１を構成する操作検知部１１Ａ，１１Ｂ、およびマイク１１１Ａ，１１１Ｂと、車両１００に設けられた車室内カメラ１３を構成する前席カメラ１３１および後席カメラ１３２と、車室の前席の乗員Ｐ１が使用する端末２Ａと、車室の後席の乗員Ｐ２が使用する端末２Ｂとを含む。
（【００１１】以降は省略されています）
