公開番号2025146547
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024062409
出願日2024-03-21
発明の名称マイクロフォン
出願人有限会社フィデリックス
代理人
主分類H04R 3/00 20060101AFI20250926BHJP(電気通信技術)
要約【課題】スマートフォンなどに多用されている半導体製造技術を利用した微小電気機械システム(以下、MEMSという)を利用したMEMSマイクロフォンは、小型で半導体製造技術を使用しているので丈夫で信頼性が高いという長所があるが、音質面ではそのサイズや構造から高音質の収音マイクロフォンとして使用するには多くの課題があった。
【解決手段】MEMSマイクロフォンを複数並列に使用し、MEMSマイクロフォンの持つ高音域での急峻なピークを抑制し、複数使用による位相差の影響を最小限にし、かつ周波数特性の補償回路を低電力で駆動するとともに、回折効果による収音音質の低下を防止したことで、高音質収音用のマイクロフォンを実現する。
【選択図】図1
特許請求の範囲【請求項１】
少なくとも２以上の微小電気機械システム（ＭＥＭＳ）マイクロフォンユニットを並列接続して用いたことを特徴とするマイクロフォン。
続きを表示（約 420 文字）【請求項２】
２以上のＭＥＭＳマイクロフォンユニットの配置において、各ＭＥＭＳマイクロフォンユニットの収音口間の距離が、最小となるように密接配置したことを特徴とする請求項１記載のマイクロフォン。
【請求項３】
ＭＥＭＳマイクロフォンユニットの持つ高音域のピークを、ツィンＴ回路にブートストラップを掛けて抑制するか、またはツインＴ回路の定数をずらすことでｆ０やＱ０をコントロールすることを特徴とする請求項１記載のマイクロフォン。
【請求項４】
ＭＥＭＳマイクロフォンユニットの帯域補償回路の電源に定電流回路に電界効果トランジスタ（ＦＥＴ）を用いたことを特徴とする請求項１ないし請求項３記載のマイクロフォン。
【請求項５】
ＭＥＭＳマイクロフォンユニットを収納するマイクロフォン筐体の収音部近傍の表面を、角のない連続した曲面で構成したことを特徴とする請求項１ないし請求項４記載のマイクロフォン。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ハイレゾリューションオーディオなどに用いられる高音質の収音に適したマイクロフォンに関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
スマートフォンなどに用いられる極小型のマイクロフォンは、従来のマイクロフォンのようにマイクロフォンユニットを単体で組み立てるものでなく、通称ＭＥＭＳ（微小電気機械システム）と呼ばれる技術によって付帯する回路と一体化して作られている。
【０００３】
ＭＥＭＳマイクロフォンの一般的な構造は、音響センサであるＭＥＭＳチップと、信号処理するＩＣチップを組み合わせて一体化した極めて小型のマイクロフォンである。ＭＥＭＳチップは、収音用のサウンドホールとバックチャンバーの間に極小のダイヤフラムとバックプレートを対面配置したコンデンサ型のマイクロフォンユニット形成している。そして音圧によるダイヤフラムの変動による静電容量の変化を電気信号として取り出し、集積回路化されたバイアス供給回路や増幅回路を通して出力される回路部分とを一体化したパッケージ構造である。
【０００４】

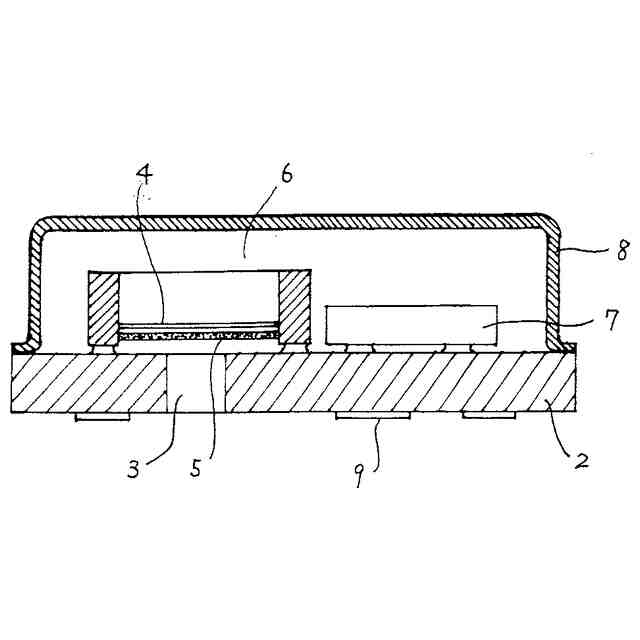

図２は、代表的なＭＥＭＳマイクロフォン１の本体構造を説明した断面図である。
図において、基板２に設けられたサウンドホール３は外部とつながり、音の入口となっており、サウンドホール３途中に振動電極板であるダイヤフラム４と固定電極板であるバックプレート５とがわずかな空隙を隔てて配置されている。またダイヤフラム４の背面には、バックチャンバー６となる空洞部が形成されている。ダイヤフラム４とバックプレート５は、平行平板型コンデンサのように作用し、音圧によってダイヤフラム４が振動すると、バックプレート５との空隙長が変わって静電容量が変化する。そしてこの変化を電気信号として取り出す。
一方、基板上には、バックプレート５にバイアス電圧を供給する昇圧回路や音圧変化の信号を増幅するプリアンプを集積した特定用途向けの通称ＡＳＩＣと呼ばれる半導体チップ７が取り付けられており、これらはキャップ８で封止された一体構造となっている。なお、９はＭＥＭＳマイクロフォン１を基板に取り付けるためのはんだ用パターンである。
【０００５】
ＭＥＭＳマイクロフォンは、半導体製造技術を応用して、フォトリソグラフィやエッチングなどにより、シリコンウエハに微細構造を形成してチップ化されている。サイズは数ｍｍ程度と小さくできるのでスマートフォン、ハンズフリー通話用のイヤホンマイク、ノイズキャンセリング機能の付いたヘッドフォンなど、小型が求められる機器に多く使用されている。
【０００６】
このように、ＭＥＭＳマイクロフォンは、従来のマイクロフォンに比べて遙かに小型のマイクロフォンとすることができる。しかも、製造プロセスが半導体製造技術に利用して作られることから、細かな職人技を要する調整部分もなく、丈夫で故障も少ない利点がある。
【０００７】
ＭＥＭＳマイクロフォンは、多くの利点を持つマイクロフォンであり、小型化が求められる機器のマイクロフォンとして適してはいるが、ハイレゾリューションオーディオなどの音楽収音用の高音質マイクロフォンとして使用しようとすると、以下に記述するようないくつかの問題点がある。
【０００８】
ハイレゾリューションオーディオは、従来のＣＤやＤＡＴのサンプリングパラメーターを超えた高分解音質、高解像度音質を実現する規格であり、通常は４４．１ｋＨｚから４８ｋＨｚ、量子化ビット数で１６ｂｉｔ相当を超える規格となっており、録音用のマイクロフォンの場合、高域周波数特性として４０ｋＨｚ以上の特性が求められる。
【０００９】
ＭＥＭＳマイクロフォンは、収音面積が小さくダイヤフラムの直径は１ｍｍ程度と極小のため、ＳＮ比が取りにくいという問題点がある。
【００１０】
通常のマイクロフォンであれば、マイクロフォンユニットを並列に複数個用いるとユニット間の位相差が問題になるので、高音質用途ではほとんど使われることがない。それよりも、普通のダイヤフラム式マイクロフォンであれば、口径を大きくすることによってＳＮ比は解決できるので、通常はその方法が取られる。
１本のマイクでステレオ録音するためのＭＳ方式によるマイクロフォンなどでは複数のユニットの使用はあっても、これはステレオの２チャンネル収録のための組み込みであって、ＳＮ比を向上させるために複数のマイクロフォンユニットを１本のマイクロフォンに用いるものではない。
（【００１１】以降は省略されています）
