公開番号2025146610
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024163848
出願日2024-09-20
発明の名称通信システム
出願人株式会社JVCケンウッド
代理人
主分類H04M 3/42 20060101AFI20250926BHJP(電気通信技術)
要約【課題】受信側の端末装置が音声通話不可能である場合に無駄なトラヒックの発生を抑制する技術を提供する。
【解決手段】第2端末装置100bは、第2基地局装置200bから受信した信号の強度をもとに音声通話が可能であるか否かを判定すると、判定結果をサーバ500に送信する。サーバ500は、受信状況として判定結果を管理する。第1端末装置100aは通話要求信号をサーバ400に送信する。サーバ400は、受信状況が音声通話可能を示す場合、第2端末装置100bに呼出信号を送信する。
【選択図】図1
特許請求の範囲【請求項１】
音声通話可能な第１端末装置と第２端末装置と、
前記第１端末装置と無線通信可能な第１基地局装置と、
前記第２端末装置と無線通信可能な第２基地局装置と、
前記第１基地局装置と前記第２基地局装置とを接続し、前記第１端末装置と前記第２端末装置のそれぞれとの通信網を設定するコアネットワークと、
前記コアネットワークに接続され、前記第１端末装置と前記第２端末装置との通話を管理し、前記第２基地局装置からの信号に対する前記第２端末装置での受信状況を管理するサーバとを備え、

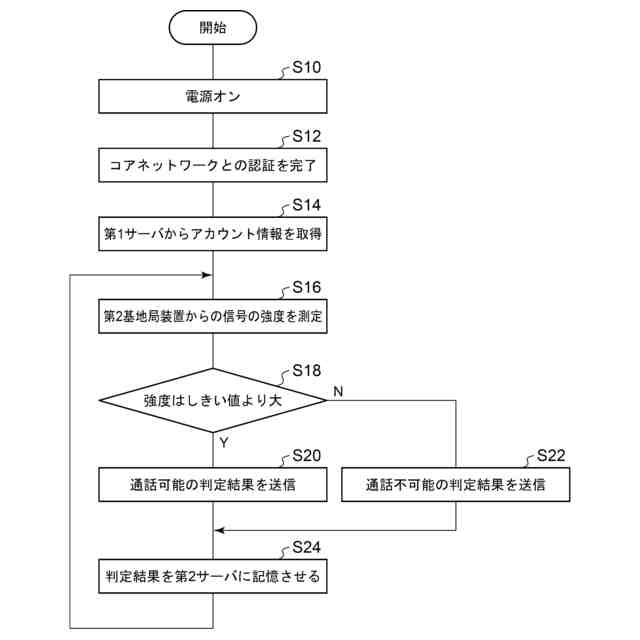

前記第２端末装置は、前記第２基地局装置から受信した信号の強度をもとに音声通話が可能であるか否かを判定すると、判定結果を前記サーバに送信し、
前記サーバは、前記第２端末装置からの前記判定結果を受信すると、前記受信状況として前記判定結果を管理し、

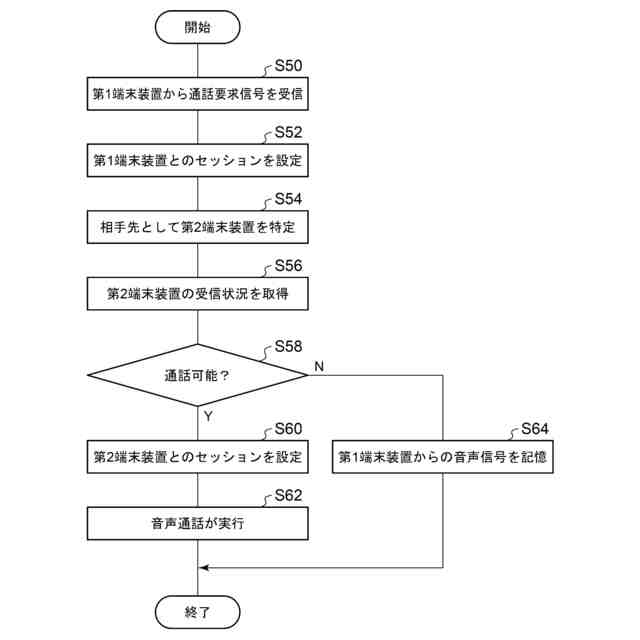

前記第１端末装置は、前記第２端末装置との通話を開始する際に通話要求信号を前記サーバに送信し、
前記サーバは、前記受信状況が音声通話可能を示す場合、前記コアネットワークと前記第２基地局装置とを介して前記第２端末装置に呼出信号を送信する、
通信システム。
続きを表示（約 1,300 文字）【請求項２】

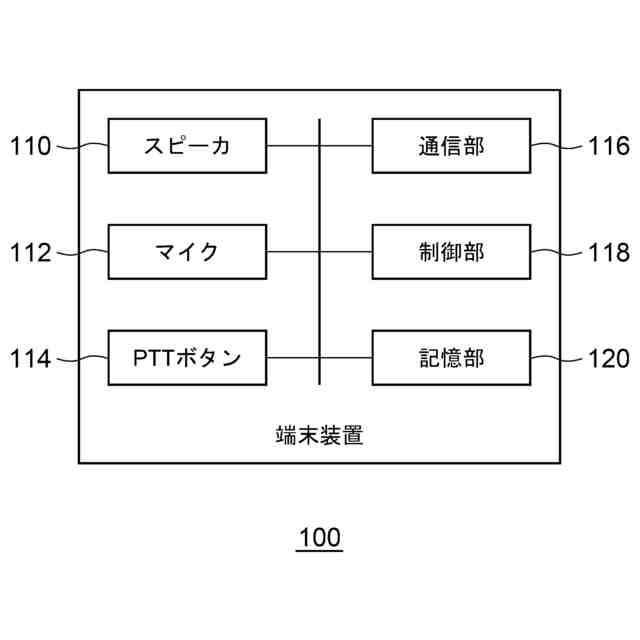

前記第２端末装置は、
信号強度のしきい値を記憶する記憶部と、
前記第２基地局装置からの信号の強度を測定する通信部と、
前記通信部が測定した信号の強度と前記信号強度のしきい値とを比較して、信号の強度が前記しきい値よりも大きい場合に音声通話可能と判定し、信号の強度が前記しきい値以下の場合に音声通話不可能と判定する制御部と、
を備える、
請求項１に記載の通信システム。
【請求項３】
音声通話可能な第１端末装置と第２端末装置と、
前記第１端末装置と無線通信可能な第１基地局装置と、
前記第２端末装置と無線通信可能な第２基地局装置と、
前記第１基地局装置と前記第２基地局装置とを接続し、前記第１端末装置と前記第２端末装置のそれぞれとの通信網を設定するコアネットワークと、
前記コアネットワークに接続され、前記第１端末装置と前記第２端末装置との通話を管理し、前記第２基地局装置からの信号に対する前記第２端末装置での受信状況を管理するサーバとを備え、
前記第２端末装置は、前記第２基地局装置から受信した信号の強度を測定し、強度の情報を前記サーバに送信し、
前記サーバは、前記第２端末装置からの前記強度の情報を受信すると、前記受信状況として前記強度の情報を管理し、
前記第１端末装置は、前記第２端末装置との通話を開始する際に通話要求信号を前記サーバに送信し、
前記サーバは、前記受信状況が音声通話可能な強度を示す場合、前記コアネットワークと前記第２基地局装置とを介して前記第２端末装置に呼出信号を送信する、
通信システム。
【請求項４】
音声通話可能な第１端末装置と第２端末装置と、
前記第１端末装置と無線通信可能な第１基地局装置と、
前記第２端末装置と無線通信可能な第２基地局装置と、
前記第１基地局装置と前記第２基地局装置とを接続し、前記第１端末装置と前記第２端末装置のそれぞれとの通信網を設定するコアネットワークと、
前記コアネットワークに接続され、かつ前記第１端末装置と前記第２端末装置との通話を管理する第１サーバと、
前記コアネットワークに接続され、かつ前記第２基地局装置からの信号に対する前記第２端末装置での受信状況を管理する第２サーバとを備え、
前記第２端末装置は、前記第２基地局装置から受信した信号の強度をもとに音声通話が可能であるか否かを判定すると、判定結果を前記第２サーバに送信し、
前記第２サーバは、前記第２端末装置からの前記判定結果を受信すると、前記受信状況として前記判定結果を管理し、
前記第１端末装置は、前記第２端末装置との通話を開始する際に通話要求信号を前記第１サーバに送信し、
前記第１サーバは、前記第１端末装置からの前記通話要求信号を受信すると、前記第２サーバから前記受信状況を取得し、
前記第１サーバは、前記受信状況が音声通話可能を示す場合、前記コアネットワークと前記第２基地局装置とを介して前記第２端末装置に呼出信号を送信する、
通信システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、通信技術に関し、特に音声通話を提供する通信システムに関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
ＰＴＴ（ＰｕｓｈｔｏＴａｌｋ）機能は、半二重無線機のような使い勝手をユーザに提供する機能である。ユーザは電話番号などを入力することなく通話ボタンを押すだけで、他の複数のユーザに発呼し、発話することができる。他のユーザは、応答ボタンを押さなくてもそのユーザの携帯電話機から発話内容が音声出力される。ＰＴＴ機能を移動通信網により提供するサービスがＰｏＣ（Ｐｕｓｈ－ｔｏ－ＴａｌｋｏｖｅｒＣｅｌｌｕｌａｒ）サービスである（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－５２７９４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ＰｏＣでは、ＰｏＣサーバにセッションを設定された端末装置（ＰｏＣ端末）が音声信号を受信するが、当該端末装置がフリンジ付近（弱電界環境下）に存在する場合、音声信号の受信に失敗が発生したり、音声通話ができなかったりする。ＬＴＥ（ＬｏｎｇＴｅｒｍＥｖｏｌｕｔｉｏｎ）通信システムを例に挙げると、一般的に端末装置は、基地局装置から報知された基準信号（ＣＲＳ（Ｃｅｌｌ－ｓｐｅｃｉｆｉｃＲｅｆｅｒｅｎｃｅＳｉｇｎａｌ））を受信してＲＳＲＰ（ＲｅｆｅｒｅｎｃｅＳｉｇｎａｌＲｅｃｅｉｖｅｄＰｏｗｅｒ）またはＲＳＲＱ（ＲｅｆｅｒｅｎｃｅＳｉｇｎａｌＲｅｃｅｉｖｅｄＱｕａｌｉｔｙ）を測定し、測定結果を基地局装置に報告する。基地局装置は、測定結果に応じて端末装置との無線ベアラ区間のＲＲＣ（ＲａｄｉｏＲｅｓｏｕｒｃｅＣｏｎｔｒｏｌ）接続を切断する。しかしながら、移動通信網は、ＲＲＣ接続が切断してもコアネットワークのＥＰＳ（ＥｖｏｌｖｅｄＰａｃｋｅｔＳｙｓｔｅｍ）ベアラを維持する。そのため、送信側の端末装置（以下、「第１端末装置」という）から受信側の端末装置（以下、「第２端末装置」という）への通話(ＰｏＣ通話用のセッションの確立)を試みる際、ＰｏＣサーバは、第２端末装置へセッションの設定を試みる。この処理は、第２端末装置がフリンジ付近に存在することによって音声通話できなくてもなされる。その結果、受信側の端末装置が音声通話不可能である場合に、無駄なトラヒックが発生する。
【０００５】
本発明はこうした状況に鑑みてなされたものであり、その目的は、受信側の端末装置が音声通話不可能である場合に無駄なトラヒックの発生を抑制する技術を提供することである。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明のある態様の通信システムは、音声通話可能な第１端末装置と第２端末装置と、第１端末装置と無線通信可能な第１基地局装置と、第２端末装置と無線通信可能な第２基地局装置と、第１基地局装置と第２基地局装置とを接続し、第１端末装置と第２端末装置のそれぞれとの通信網を設定するコアネットワークと、コアネットワークに接続され、第１端末装置と第２端末装置との通話を管理し、第２基地局装置からの信号に対する第２端末装置での受信状況を管理するサーバとを備える。第２端末装置は、第２基地局装置から受信した信号の強度をもとに音声通話が可能であるか否かを判定すると、判定結果をサーバに送信し、サーバは、第２端末装置からの判定結果を受信すると、受信状況として判定結果を管理し、第１端末装置は、第２端末装置との通話を開始する際に通話要求信号をサーバに送信し、サーバは、受信状況が音声通話可能を示す場合、コアネットワークと第２基地局装置とを介して第２端末装置に呼出信号を送信する。
【０００７】
本発明の別の態様は、通信システムである。この通信システムは、音声通話可能な第１端末装置と第２端末装置と、第１端末装置と無線通信可能な第１基地局装置と、第２端末装置と無線通信可能な第２基地局装置と、第１基地局装置と第２基地局装置とを接続し、第１端末装置と第２端末装置のそれぞれとの通信網を設定するコアネットワークと、コアネットワークに接続され、第１端末装置と第２端末装置との通話を管理し、第２基地局装置からの信号に対する第２端末装置での受信状況を管理するサーバとを備える。第２端末装置は、第２基地局装置から受信した信号の強度を測定し、強度の情報をサーバに送信し、サーバは、第２端末装置からの強度の情報を受信すると、受信状況として強度の情報を管理し、第１端末装置は、第２端末装置との通話を開始する際に通話要求信号をサーバに送信し、サーバは、受信状況が音声通話可能な強度を示す場合、コアネットワークと第２基地局装置とを介して第２端末装置に呼出信号を送信する。
【０００８】
本発明の別の態様の通信システムは、音声通話可能な第１端末装置と第２端末装置と、第１端末装置と無線通信可能な第１基地局装置と、第２端末装置と無線通信可能な第２基地局装置と、第１基地局装置と第２基地局装置とを接続し、第１端末装置と第２端末装置のそれぞれとの通信網を設定するコアネットワークと、コアネットワークに接続され、かつ第１端末装置と第２端末装置との通話を管理する第１サーバと、コアネットワークに接続され、かつ第２基地局装置からの信号に対する第２端末装置での受信状況を管理する第２サーバとを備える。第２端末装置は、第２基地局装置から受信した信号の強度をもとに音声通話が可能であるか否かを判定すると、判定結果を第２サーバに送信し、第２サーバは、第２端末装置からの判定結果を受信すると、受信状況として判定結果を管理し、第１端末装置は、第２端末装置との通話を開始する際に通話要求信号を第１サーバに送信し、第１サーバは、第１端末装置からの通話要求信号を受信すると、第２サーバから受信状況を取得し、第１サーバは、受信状況が音声通話可能を示す場合、コアネットワークと第２基地局装置とを介して第２端末装置に呼出信号を送信する。
【０００９】
なお、以上の構成要素の任意の組合せ、本発明の表現を方法、装置、システム、記録媒体、コンピュータプログラムなどの間で変換したものもまた、本発明の態様として有効である。
【発明の効果】
【００１０】
本発明によれば、受信側の端末装置が音声通話不可能である場合に無駄なトラヒックの発生を抑制できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
