公開番号2025129473
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026122
出願日2024-02-26
発明の名称床版敷設シール材
出願人共和ゴム株式会社
代理人個人,個人,個人,個人,個人
主分類E01D 19/00 20060101AFI20250829BHJP(道路,鉄道または橋りょうの建設)
要約【課題】桁と床版との間に充填するグラウトの漏れ止めをするシール材について、予め形成された桁と床版との間に嵌め込めるようにする。

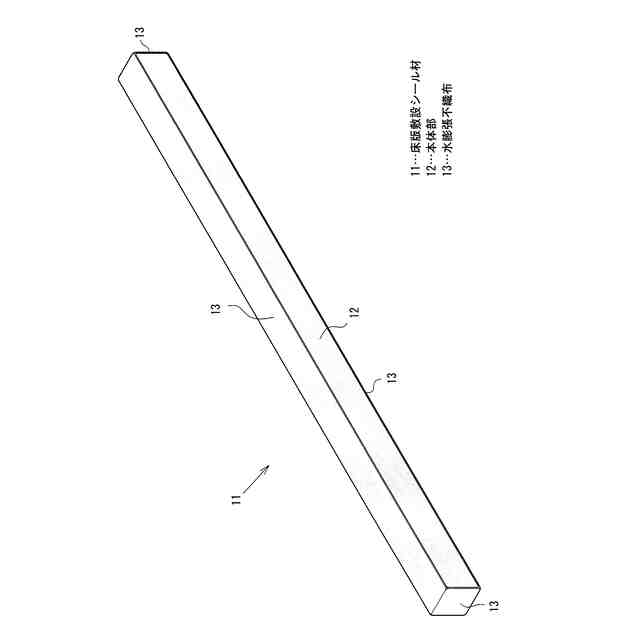

【解決手段】桁と床版との間で型枠材として使用されてグラウトが充填される充填空間を形成する、棒状の弾性材からなる床版敷設シール材11において、棒状をなす本体部12を高圧縮応力のスポンジで構成する。本体部12には、桁の上面と床版の下面とで予め形成された隙間に嵌め込まれて桁の上面に対応する桁対応面と、床版の下面に対応する床版対向面を形成し、これら桁対応面と床版対応面に、水分を吸収して膨張する水膨張不織布13を被覆する。そして、水膨張不織布13を含めた全体の高さを充填空間の高さよりも2mm～5mmほど高くする。
【選択図】図1

特許請求の範囲【請求項１】
桁と床版との間で型枠材として使用されてグラウトが充填される充填空間を形成する、棒状の弾性材からなる床版敷設シール材であって、

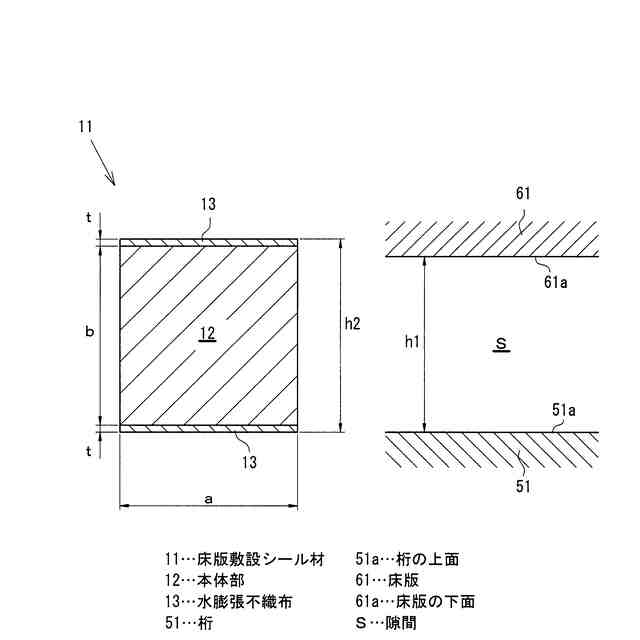

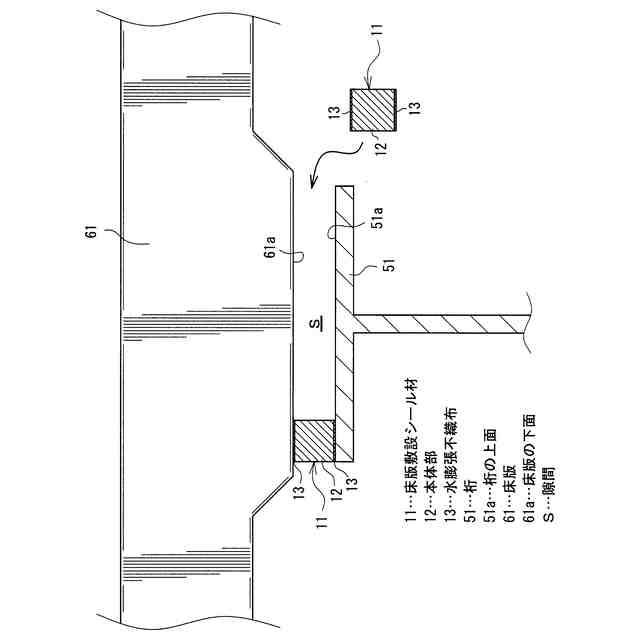

棒状をなす本体部が、高圧縮応力のスポンジで構成されるとともに、桁の上面と床版の下面とで予め形成された隙間に嵌め込まれて桁の上面に対応する桁対応面と床版の下面に対応する床版対向面を有し、
桁対応面と床版対応面に、水分を吸収して膨張する水膨張不織布が被覆され、
水膨張不織布を含めた全体の高さが充填空間の高さよりも高い
床版敷設シール材。
続きを表示（約 270 文字）【請求項２】

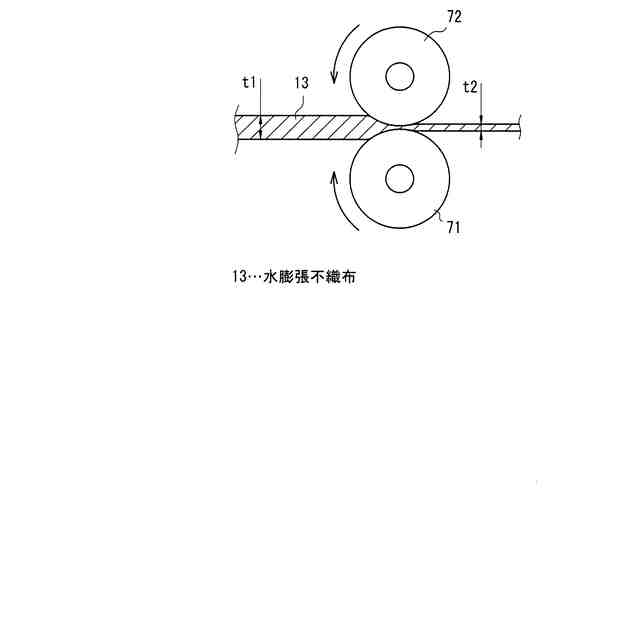

前記水膨張不織布が熱圧縮による後加工で製造時よりも厚さを低減したものである
請求項１に記載の床版敷設シール材。
【請求項３】

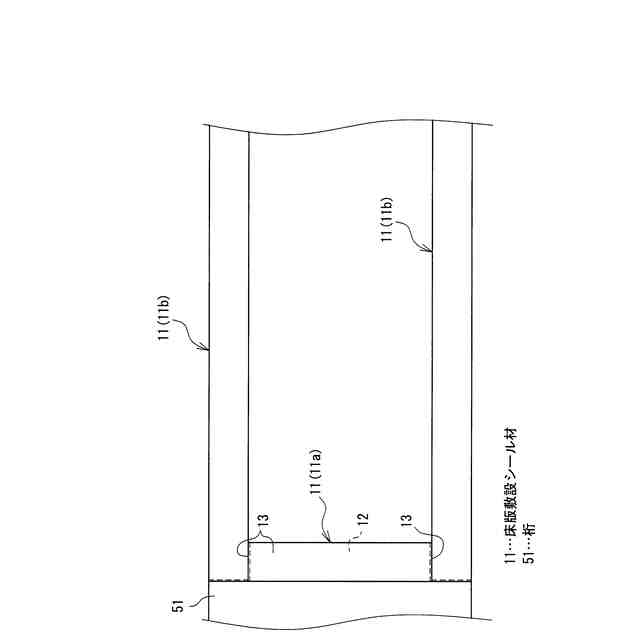

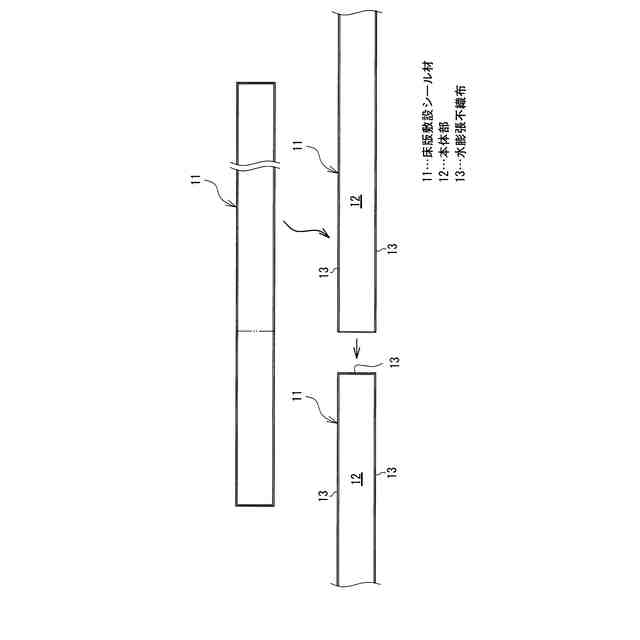

前記本体部の長手方向の両端面にも水分を吸収して膨張する水膨張不織布が被覆された
請求項１または請求項２に記載の床版敷設シール材。
【請求項４】
前記本体部の２５％圧縮応力が３０～９０ｋＰａであり、水膨張不織布を含めた全体の高さと充填空間の高さとの差が２ｍｍから５ｍｍまでに設定された
請求項１または請求項２に記載の床版敷設シール材。

発明の詳細な説明【技術分野】
【０００１】
この発明は、たとえば橋梁や高架橋などの新設や改修において桁の上に床版を敷設する際に使用される床版敷設シール材に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
床版は、棒状の弾性材からなるシール材を介して桁の上面に載置されたのち、桁と床版とシール材で囲まれた充填空間にグラウトが充填されて、桁に対して固定される。強固な固定を行うためには、粘度の低いグラウトが漏れないようにシール材の取付けをしなければならない。
【０００３】
しかし、床版は桁の上面に置いたシール材の上に載置される。重量のある床版はクレーンで吊り下げられて載置され、弾力性を有するシール材の上に一旦のせられたのち、位置を正しくするためにシール材の上でずらす必要がある。このときに、床版とシール材が強く擦れてシール材を損傷してしまうことがある。シール材が破損してグラウトが漏れると、床版と桁との間に隙間ができて床版の支持強度が低下することがある。
【０００４】
このような不都合を回避するため、下記特許文献１のシール材（床版支持用漏止養生材）では、ゴム製のパッキン材の上面全域に摩擦係数が小さな表面をもつ滑りテープを貼着した、という構成を採用している。
【０００５】
図１０は、特許文献１の図４～図６を写したものであり、図１０の（ｂ）（ｃ）に見られるように、シール材１０１は縦断面四角形のパッキン材１０２の上面全体に滑りテープ１０３を有している。図１０の（ａ）は床版支持構造の平面図であり、特許文献１の図４に対応している。同様に、図１０の（ｂ）は要部の断面図であり、特許文献１の図５に対応し、図１０の（ｃ）は要部の側面図であり、特許文献１の図６に対応している。
【０００６】
図１０中、１０４は桁であり、桁１０４の長手方向沿ってシール材１０１が平行に配設されている。桁１０４の上面には位置決めピン（スタッドジベル）１０５が長手方向所定間隔で一対ずつ配設され、この位置決めピン１０５で位置決めされて床版１０６が桁１０４の長手方向に沿って並べられる。床版１０６のハンチ部１０６ａには、位置決めピン１０５が入る部分であるとともにグラウトの充填口となる貫通孔１０７が設けられる。貫通孔１０７の近傍には支持ボルト１０８が螺合貫通されており、支持ボルト１０８の先端がハンチ部１０６ａから下方に突出している。支持ボルト１０８の突出長さで充填空間の高さを決めることになる。なお、（ｃ）における１０６ｂは、床版１０６の下端部から接合側に突出する接合片部、１０９は、接合のための鉄筋の折り返し部である。
【０００７】
施工において、床版１０６を吊り下げてハンチ部１０６ａをシール材１０１の上に載置にすると、図１０の（ｃ）に見られるようにシール材１０１が床版１０６よって所定度合い圧縮され、所定高さの充填隙間ができる。圧縮率は一般に４０％から６０％程度である。このとき床版１０６とセット済みの床版１０６との間には隙間があり、セット済みの床版１０６との隙間を詰めるように床版１０６を移動させる必要がある。シール材１０１の上面に滑りテープ１０３があることによって床版１０６の移動時に作用する摩擦抵抗が小さくなるので、移動に要する力が小さくて済むとともに、シール材１０１が変形しにくくなる。このため、床版１０６の貫通孔１０７からグラウトを充填空間内に充填すると漏れなしに充填できる、とされている。
【０００８】
滑りテープ１０３の存在によって床版１０６の移動に際しての作業負担とシール材に対する負担が軽減されるものの、床版１０６の位置合わせは、床版１０６の荷重によって圧縮変形したシール材１０１の上で滑らせて行われる。このため、移動に際して少なからず応力が発生するので、正確な位置合わせは必ずしも容易ではない。
【０００９】

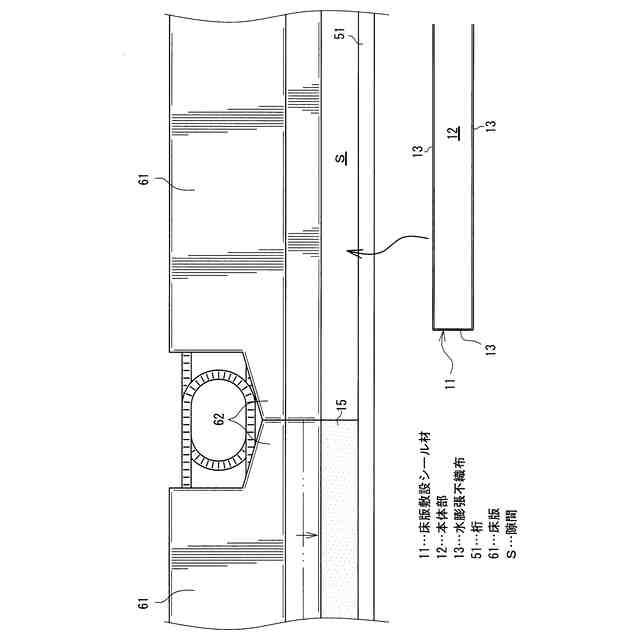

そのため、床版を敷設する範囲のうちの一部についてシール材を後嵌めにしたい要求がある。すなわち、床版を桁上の正しい位置に部分的に載置してから桁と床版との間にシール材を嵌めることが考えられる。
【先行技術文献】
【特許文献】
【００１０】
特許第３０６６４３２号公報
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）
