公開番号2025141049
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040787
出願日2024-03-15
発明の名称釘打ち用補助具及びそれを用いた固定方法
出願人株式会社NIPPO
代理人弁理士法人SIPPs
主分類B25C 3/00 20060101AFI20250919BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】本発明は、釘に対して力を伝えやすく、かつ複数の釘を容易に連続して打ち込むことができる新規な釘打ち用補助具を提供する。

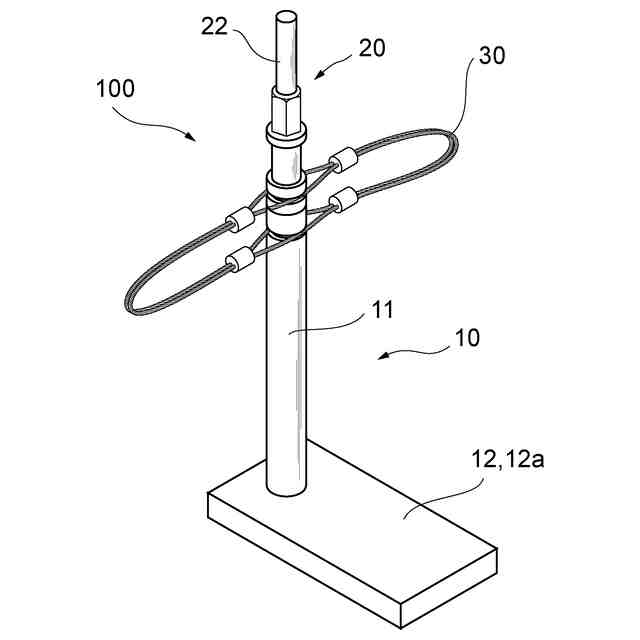

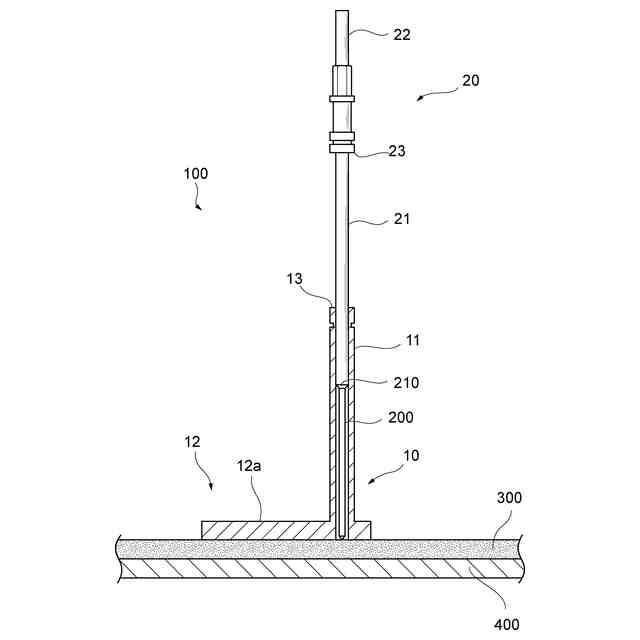

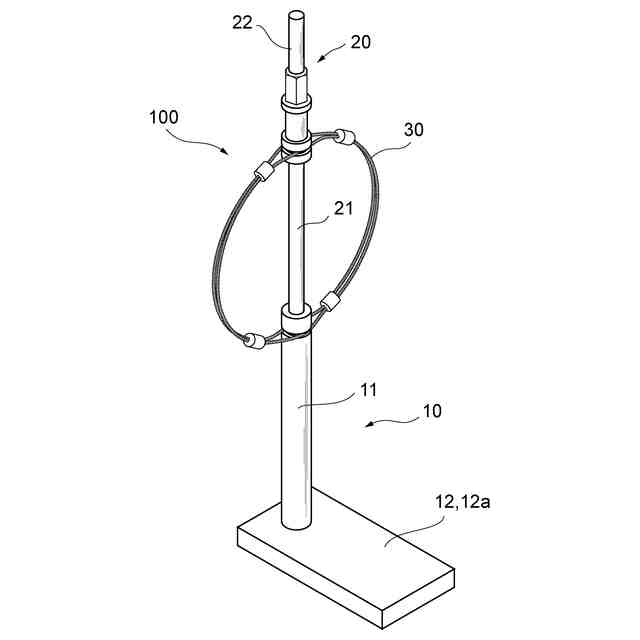

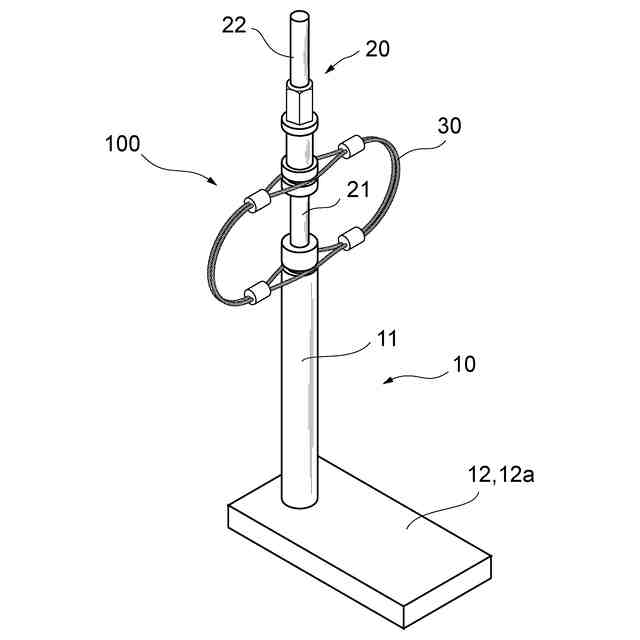

【解決手段】本発明の釘打ち用補助具100は、釘200を挿入可能な筒状部11及び自立性底部12を有する第1の部分10、並びに前記筒状部11に挿入可能でありかつ前記釘200を打ち込み可能な棒状部21、及び前記棒状部21に釘を打ち込む力を伝える頭部22を有する第2の部分20を具備する。
【選択図】図1
特許請求の範囲【請求項１】

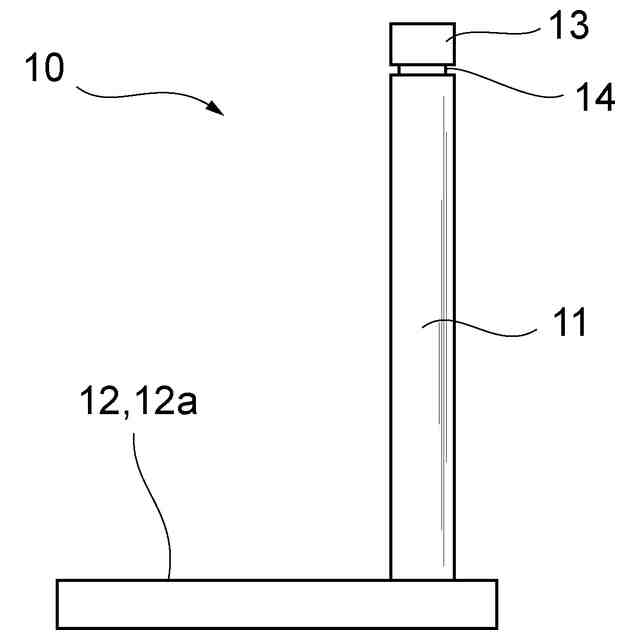

釘を挿入可能な筒状部及び自立性底部を有する第１の部分、並びに

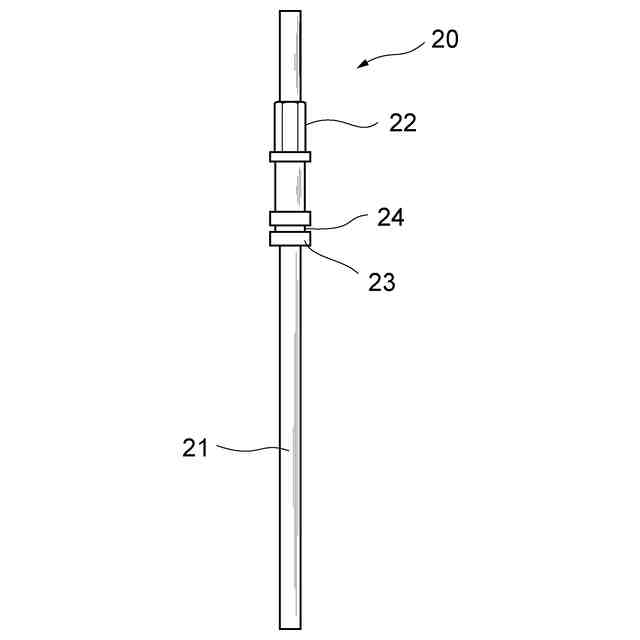

前記筒状部に挿入可能でありかつ前記釘を打ち込み可能な棒状部、及び前記棒状部に釘を打ち込む力を伝える頭部を有する第２の部分、
を具備する、釘打ち用補助具。
続きを表示（約 640 文字）【請求項２】
前記自立性底部は、使用者が足で踏んで固定することができる水平部を有する、請求項１に記載の釘打ち用補助具。
【請求項３】
前記棒状部が前記筒状部内で上下運動可能な状態で第１の部分と第２の部分とを連結する連結部分をさらに具備する、請求項１に記載の釘打ち用補助具。
【請求項４】

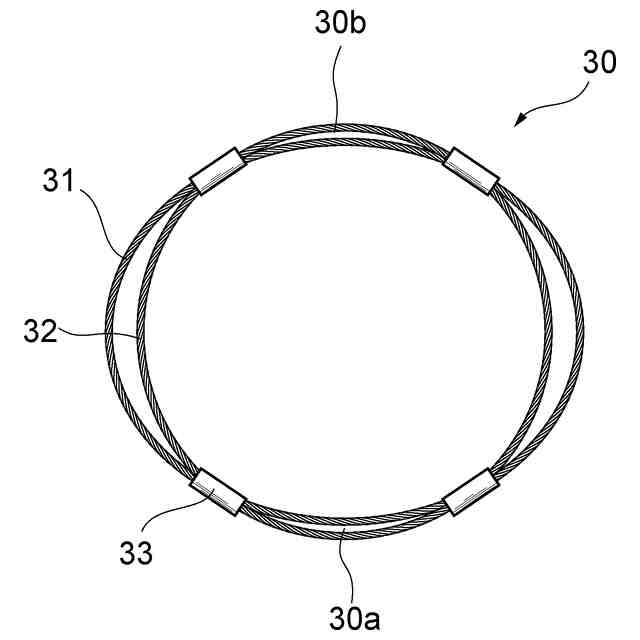

前記連結部分が、２つの環状体及び前記２つの環状体を結合する４つの固定部を有しており、前記固定部の少なくとも１つが前記２つの環状体を結合した状態でスライド可能に構成されている、請求項３に記載の釘打ち用補助具。
【請求項５】
前記連結部分が、バネ弾性を有するように構成されている、請求項３に記載の釘打ち用補助具。
【請求項６】
軟質材を硬質材に複数の釘で固定する方法であって、
（ａ）前記釘を軟質材に仮止めする工程、
（ｂ）請求項１に記載の釘打ち用補助具の筒状部の下部から前記仮止めした釘を挿入する工程、
（ｃ）前記釘打ち用補助具の頭部に力を加えて前記棒状部で前記仮打ちした釘を前記硬質材に打ち込む工程、及び
（ｄ）前記工程（ａ）～（ｃ）、又は前記工程（ａ）において複数の釘を仮止めした場合は前記工程（ｂ）及び（ｃ）を他の釘に対して行う工程
を含む、方法。
【請求項７】
前記軟質材が、木材であり、前記硬質材が、アスファルト混合物からなる舗装体である、請求項６に記載の方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、釘打ち用補助具及びそれを用いた固定方法に関する。特に、本発明は、アスファルト舗装等の硬質面に対して釘打ちをする際に用いられる釘打ち用補助具及びそれを用いた固定方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
釘を打つ際に意図した場所に容易に打つための釘打ち用補助具が知られている。
【０００３】
例えば、特許文献１は、手で柄部を持って使用する釘打ち用補助具を開示しており、特許文献１は、この釘打ち用補助具を用いることで釘打ちの技術の優劣に関わらず誰もが正確に釘を打ち付けることができるとしている。
【０００４】
特許文献２は、壁面に両面テープで貼り付けて使用する釘打ち用補助具を開示しており、特許文献２は、この釘打ち用補助具を用いることで手指を傷めることもなく対象物を毀存することがなく能率よく作業ができるとしている。
【０００５】
特許文献３は、舗装道路のような硬い路面に釘を打ち込む際に使用する釘打ち用補助具を開示している。この釘打ち用補助具は、互いに連通している大小２つの貫通孔を有しており、補助具の小さい貫通孔に釘を通して釘を打ち込んだ後に、大きな貫通孔を用いて補助具を取り外すことができる。特許文献３は、この釘打ち用補助具によれば、作業者の安全性と作業能率を向上できるとしている。
【先行技術文献】
【特許文献】
【０００６】
特開平０８－４７８７２号公報
特開２００２－９６２７８号公報
実開昭６０－６７８７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、釘に対して力を伝えやすく、かつ複数の釘を容易に連続して打ち込むことができる新規な釘打ち用補助具及びそれを用いた固定方法を提供する。
【課題を解決するための手段】
【０００８】
本発明者らは、以下の態様を有する新たな釘打ち用補助具が上記課題を解決できることを見出した。
【０００９】
すなわち、本発明は、以下の態様を有する：
《態様１》
釘を挿入可能な筒状部及び自立性底部を有する第１の部分、並びに
前記筒状部に挿入可能でありかつ前記釘を打ち込み可能な棒状部、及び前記棒状部に釘を打ち込む力を伝える頭部を有する第２の部分、
を具備する、釘打ち用補助具。
《態様２》
前記自立性底部は、使用者が足で踏んで固定することができる水平部を有する、態様１に記載の釘打ち用補助具。
《態様３》
前記棒状部が前記筒状部内で上下運動可能な状態で第１の部分と第２の部分とを連結する連結部分をさらに具備する、態様１に記載の釘打ち用補助具。
《態様４》
前記連結部分が、２つの環状体及び前記２つの環状体を結合する４つの固定部を有しており、前記固定部の少なくとも１つが前記２つの環状体を結合した状態でスライド可能に構成されている、態様３に記載の釘打ち用補助具。
《態様５》
前記連結部分が、バネ弾性を有するように構成されている、態様３に記載の釘打ち用補助具。
《態様６》
軟質材を硬質材に複数の釘で固定する方法であって、
（ａ）前記釘を軟質材に仮止めする工程、
（ｂ）態様１に記載の釘打ち用補助具の筒状部の下部から前記仮止めした釘を挿入する工程、
（ｃ）前記釘打ち用補助具の頭部に力を加えて前記棒状部で前記仮打ちした釘を前記硬質材に打ち込む工程、及び
（ｄ）前記工程（ａ）～（ｃ）、又は前記工程（ａ）において複数の釘を仮止めした場合は前記工程（ｂ）及び（ｃ）を他の釘に対して行う工程
を含む、方法。
《態様７》
前記軟質材が、木材であり、前記硬質材が、アスファルト混合物からなる舗装体である、態様６に記載の方法。
【発明の効果】
【００１０】
本発明の釘打ち用補助具及びそれを用いた固定方法によれば、釘に対して力を伝えやすく、かつ複数の釘を容易に連続して打ち込むことができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
