公開番号2025145651
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045944
出願日2024-03-22
発明の名称スプリンクラヘッド用シーリング部材
出願人能美防災株式会社
代理人個人
主分類A62C 35/68 20060101AFI20250926BHJP(人命救助;消防)
要約【課題】天井面等から大きく突出するように設けられたスプリンクラヘッドにも、天井面との間に隙間を生じさせることなく取り付けることができ、かつ、製品管理も容易なスプリンクラヘッド用シーリング部材を提供する。

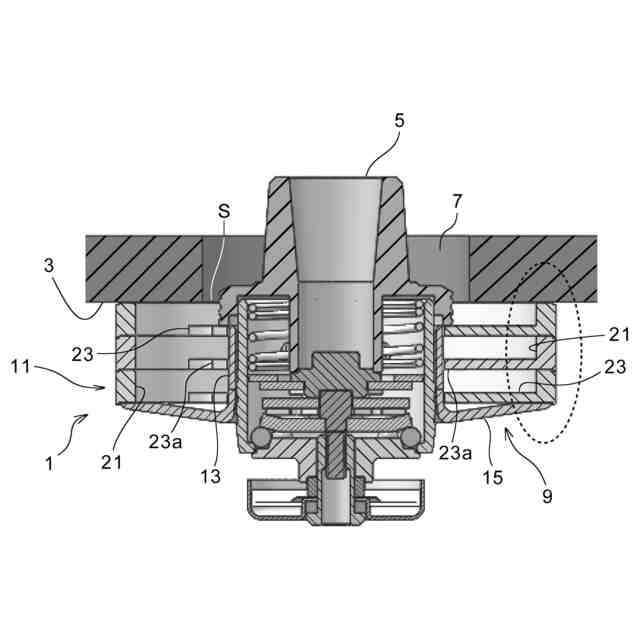

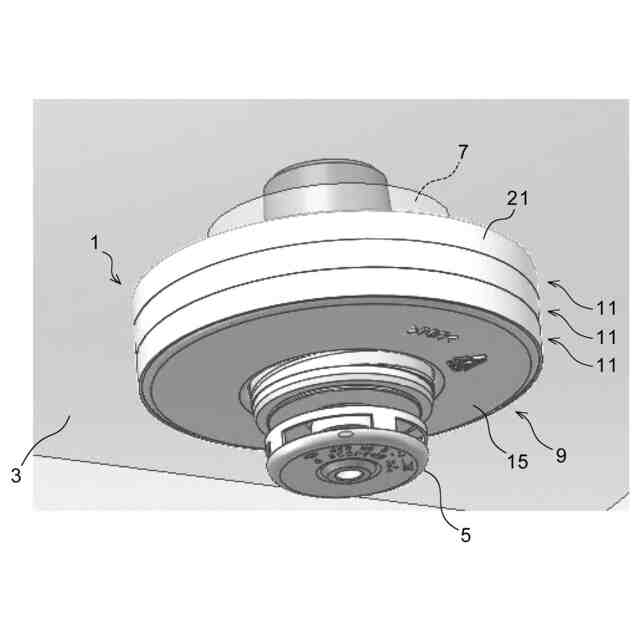

【解決手段】本発明に係るスプリンクラヘッド用シーリング部材1は、天井面3に形成された取付孔7から先端部が床側へ突出したスプリンクラヘッド5に取り付けられて、取付孔7とスプリンクラヘッド5の隙間を覆い隠すものであって、スプリンクラヘッド5の外周面に固定される筒状の固定部13と、固定部13の下端から外方に張り出す円板状のプレート部15と、を有するシーリングプレート9と、プレート部15と天井面3の間に配置されるスペーサ11と、を備えたことを特徴とするものである。
【選択図】図1
特許請求の範囲【請求項１】
天井面に形成された取付孔から先端部が床側へ突出したスプリンクラヘッドに取り付けられて、前記取付孔とスプリンクラヘッドの隙間を覆い隠すスプリンクラヘッド用シーリング部材であって、
前記スプリンクラヘッドの外周面に固定される筒状の固定部と、該固定部の下端から外方に張り出す円板状のプレート部と、を有するシーリングプレートと、
前記プレート部と前記天井面の間に配置されるスペーサと、を備えたことを特徴とするスプリンクラヘッド用シーリング部材。
続きを表示（約 470 文字）【請求項２】
前記スペーサは、上下方向に積層される複数からなることを特徴とする請求項１に記載のスプリンクラヘッド用シーリング部材。
【請求項３】
前記スペーサは、下面に形成された下面側係合部と、上面に形成された上面側係合部と、を有し、
前記下面側係合部は、前記シーリングプレートの上面、又は他のスペーサの前記上面側係合部と互いに係合し、
前記上面側係合部は、他のスペーサの前記下面側係合部と互いに係合可能であることを特徴とする請求項２に記載のスプリンクラヘッド用シーリング部材。
【請求項４】
前記スペーサは、円環状の部材からなることを特徴とする請求項１乃至３のいずれか一項に記載のスプリンクラヘッド用シーリング部材。
【請求項５】
前記円環状の部材の内面に、径方向内側に張り出すように設けられて、前記固定部の外周面に当接又は係合して、前記スペーサの径方向の位置決めをする位置決め部を有することを特徴とする請求項４に記載のスプリンクラヘッド用シーリング部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、天井面等に設置されるスプリンクラヘッドに取り付けられるスプリンクラヘッド用シーリング部材に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、室内の天井面等に設置されるスプリンクラヘッドには、一般的にシーリングプレートが取り付けられている。
【０００３】
例えば、特許文献１の図４に示されるように、天井１３に設けられた貫通穴１４にスプリンクラヘッド１０が設置されると、スプリンクラヘッド１０の外周面と貫通穴１４の内周面との間に、隙間が生じる。この隙間を覆い隠すため、スプリンクラヘッド１０には、シーリングプレート１５が取り付けられている。
【０００４】
シーリングプレート１５は、筒部１６と筒部１６の下端に形成されたプレート部１７を有している。筒部１６の内周面には突起１６Ａが設けられており、突起１６Ａをスプリンクラヘッド１０の外周面に設けられた係合溝１８に係合させることにより、シーリングプレート１５がスプリンクラヘッド１０に取り付けられている。
【０００５】
上記シーリングプレート１５をスプリンクラヘッド１０に取り付けることで、スプリンクラヘッド１０と貫通穴１４の間に生じる隙間が、プレート部１７によって覆い隠される。
【先行技術文献】
【特許文献】
【０００６】
特開２０１４－１６１３９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上記のように、シーリングプレートは、取付孔とスプリンクラヘッドの隙間を覆い隠すためのものであるため、プレート部が天井の表面に接するようにスプリンクラヘッドに取り付ける必要がある。
しかし、スプリンクラヘッドが室内側に大きく突出して設置されている場合、シーリングプレートのプレート部が天井面に接触しない場合がある。
【０００８】
例えば特許文献１の図４の場合、スプリンクラヘッド１０の上部に設けられたノズル１２が天井裏の配管Ｐに接続されており、下部に設けられた感熱分解部１１が室内側に突出している。
したがって、この配管Ｐが、天井１３により近い位置に設置されると、スプリンクラヘッド１０の下部が室内側にさらに突出することとなり、プレート部１７と天井１３の表面との間に隙間が生ずる。
【０００９】
スプリンクラヘッドを新設する場合であれば、天井面にシーリングプレートを接触可能なように配管の配置を設定することができる。しかし、既設の旧型スプリンクラヘッドを新型スプリンクラヘッドに交換する場合などには、旧型スプリンクラヘッドに合わせて配設された配管に新型スプリンクラヘッドを取り付けるので、シーリングプレートが天井面に接触しない場合があった。
【００１０】
そこで、従来では、上記のような問題に対応するための特別対応用のシーリングプレートが用いられていた。
特別対応用のシーリングプレートは、プレート部の外周縁部が立ち上がるように形成されている。そのため、標準のシーリングプレートでは天井面との間に隙間が生じるような場合でも、特別対応用のシーリングプレートを用いることで、立ち上がり部分の上端が天井面に接触するようにシーリングプレートを取り付けることができる。
（【００１１】以降は省略されています）
