公開番号2025147455
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024047709
出願日2024-03-25
発明の名称接続方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類H04W 76/10 20180101AFI20250930BHJP(電気通信技術)
要約【課題】プロジェクター等の出力装置のPINコードが盗聴等により漏洩することを回避しつつ、情報端末をプロジェクターへ接続できるようにする。
【解決手段】出力装置10Aを識別するための識別情報を取得した情報端末20は、取得した識別情報に基づいてハッシュ値を生成する。情報端末20は、生成したハッシュ値に基づいて第1のPINコードを生成する。出力装置10Aは、自装置の識別情報に基づいてハッシュ値し、当該ハッシュ値に基づいて、第2のPINコードを生成して表示する。情報端末20は、出力装置10Aにより表示された第2のPINコードを自装置へ入力するための第1入力操作を受け付け、自装置に入力された第2のPINコードと第1のPINコードとが一致する場合に、接続要求信号を出力装置10Aへ送信する。
【選択図】図1
特許請求の範囲【請求項１】
出力装置と情報端末とを接続する接続方法において、
前記出力装置を識別するための識別情報を前記情報端末が取得することと、
前記情報端末が取得した識別情報に基づいて前記情報端末がハッシュ値を生成することと、
前記情報端末が生成したハッシュ値に基づいて、前記情報端末が第１識別コードを生成することと、
前記出力装置が前記識別情報を取得することと、
前記出力装置が取得した識別情報に基づいて、前記出力装置がハッシュ値を生成することと、
前記出力装置が生成したハッシュ値に基づいて、前記出力装置が第２識別コードを生成することと、
前記情報端末が、前記出力装置により生成された第２識別コードを前記情報端末へ入力するための第１入力操作を受け付け、前記第１入力操作により入力された第２識別コードと前記第１識別コードとが一致する場合に、接続要求信号を前記出力装置へ送信することと、を含む、
接続方法。
続きを表示（約 530 文字）【請求項２】
前記情報端末が取得した識別情報に基づいて前記情報端末がハッシュ値を生成することは、
前記情報端末が固有文字列を取得することと、
前記情報端末が取得した識別情報と前記情報端末が取得した固有文字列とに基づいて、ハッシュ値を生成することと、を含み、
前記出力装置が取得した識別情報に基づいて前記出力装置がハッシュ値を生成することは、
前記出力装置が固有文字列を取得することと、
前記出力装置が取得した識別情報と前記出力装置が取得した固有文字列とに基づいて、ハッシュ値を生成することと、を含む、
請求項１に記載の接続方法。
【請求項３】
前記出力装置は、画像を表示することにより前記画像を出力する表示装置であり、
前記出力装置が、前記識別情報を表示することと、
前記出力装置により表示された識別情報を前記情報端末へ入力するための第２入力操作を、前記情報端末が受け付けることと、を更に含み、
前記出力装置を識別するための識別情報を前記情報端末が取得することは、
前記第２入力操作により入力された識別情報を取得することである、
請求項１に記載の接続方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、情報端末を出力装置に接続する接続方法、に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
特許文献１に開示のプロジェクターは、所定の操作に応じて、当該プロジェクターの識別コードを投写面に表示する。特許文献１に開示の技術では、表示システム用のアプリケーションプログラムを実行中の情報端末に対してプロジェクターの識別コードが入力されると、情報端末は当該識別コードを含む接続要求をプロジェクターへ送信する。特許文献１に開示のプロジェクターは、情報端末から受信した接続要求に、投写面等に表示した識別コードが含まれる場合、情報端末の通信手段への接続を許可する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１５２６６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示の技術には、情報端末とプロジェクターとの間の通信の盗聴等により、プロジェクターの識別コードが漏洩するおそれがある。
【課題を解決するための手段】
【０００５】
本開示の接続方法の一態様は、出力装置と情報端末とを接続する接続方法において、前記出力装置を識別するための識別情報を前記情報端末が取得することと、前記情報端末が取得した識別情報に基づいて前記情報端末がハッシュ値を生成することと、前記情報端末が生成したハッシュ値に基づいて、前記情報端末が第１識別コードを生成することと、前記出力装置が前記識別情報を取得することと、前記出力装置が取得した識別情報に基づいて、前記出力装置がハッシュ値を生成することと、前記出力装置が生成したハッシュ値に基づいて、前記出力装置が第２識別コードを生成することと、前記情報端末が、前記出力装置により生成された第２識別コードを前記情報端末へ入力するための第１入力操作を受け付け、前記第１入力操作により入力された第２識別コードと前記第１識別コードとが一致する場合に、接続要求信号を前記出力装置へ送信することと、を含む。
【図面の簡単な説明】
【０００６】
本開示の一実施形態よる情報システム１の構成例を示す図である。
出力装置１０により表示される待ち受け画面Ｇ１の一例を示す図である。
情報端末２０の構成例を示す図である。

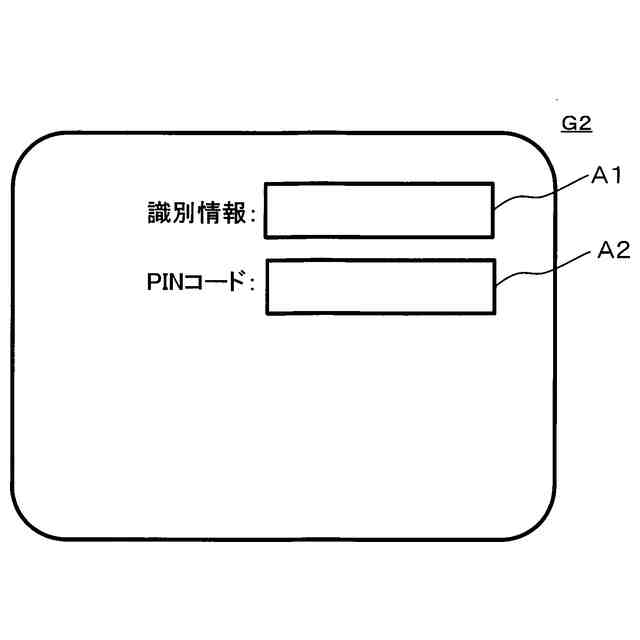

情報端末２０の表示装置２３０に表示されるＵＩ画面Ｇ２の一例を示す図である。
本実施形態の接続方法における処理の流れを示すフローチャートである。
【発明を実施するための形態】
【０００７】
以下に述べる実施形態には技術的に好ましい種々の限定が付されている。しかし、本開示の実施形態は、以下に述べる形態に限られるものではない。
１．実施形態

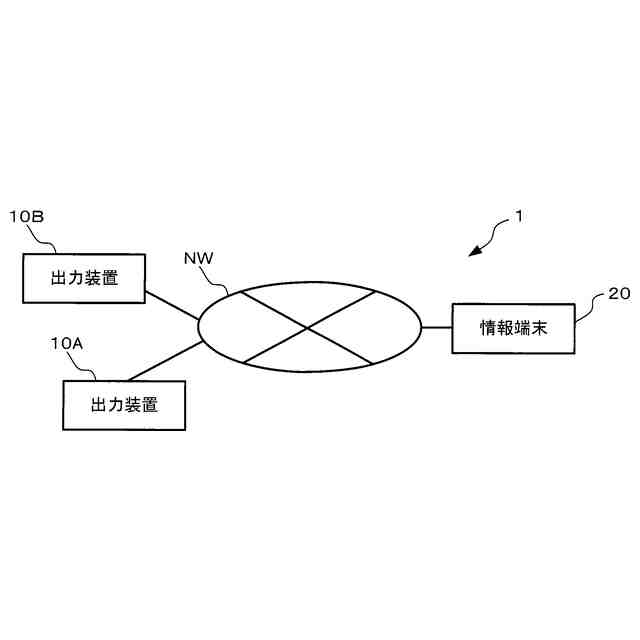

図１は、本開示の一実施形態よる情報システム１の構成例を示す図である。図１に示されるように、情報システム１は、出力装置１０Ａ及び出力装置１０Ｂと、情報端末２０と、を含む。出力装置１０と情報端末２０とは、例えば有線又は無線のＬＡＮ（Local Area Network）等のネットワークＮＷに接続される。
【０００８】
出力装置１０Ａ及び出力装置１０Ｂは、何れも画像を表示する表示装置であり、具体的にはプロジェクターである。出力装置１０Ａ及び出力装置１０Ｂの各々を区別する必要が無い場合には、出力装置１０Ａ及び出力装置１０Ｂは、「出力装置１０」と称される。出力装置１０には、ネットワークＮＷを介して、例えばパーソナルコンピューター等の他の装置が接続される。出力装置１０は、接続先の他の装置から供給される画像データの表す画像を、投写スクリーン等の投写面に投写することにより、当該画像を表示する。本実施形態における他の装置の一例としては、情報端末２０が挙げられる。
【０００９】

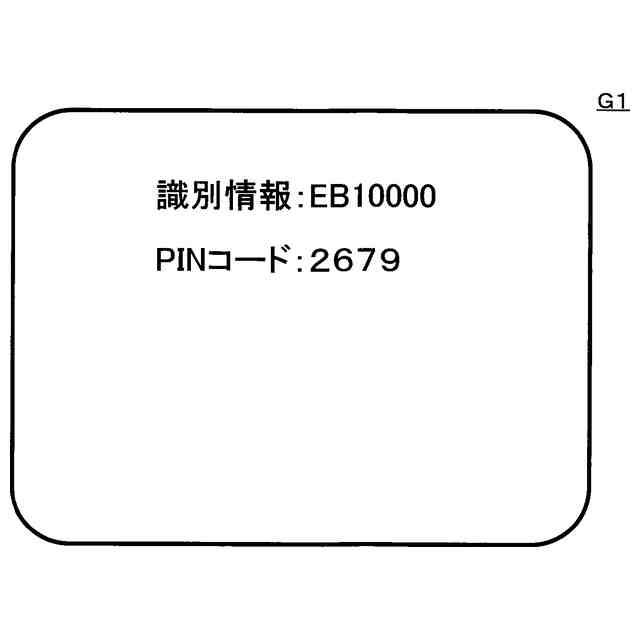

出力装置１０の電源（図１では図示略）が投入されると、出力装置１０は、他の装置の接続を待ち受けるための待ち受け画面を投写面に表示する。図２は、出力装置１０Ａにより表示される待ち受け画面Ｇ１の一例を示す図である。図２に示されるように、待ち受け画面Ｇ１には、出力装置１０Ａの名称を表す文字列と、ネットワークＮＷを介して他の装置を出力装置１０に接続する際に用いられる識別コードであるＰＩＮコードを表す文字列とが含まれる。図２に示されるように、出力装置１０Ａの識別情報は「ＥＢ１００００」、であり、ＰＩＮコードは「２６７９」である。
【００１０】
本実施形態では、出力装置１０の識別情報は、情報処理装置２０の記憶装置２５０（情報処理装置２０の構成については後に詳述する）に予め記憶されている。出力装置１０は、記憶装置２５０から識別情報を読み出すことにより、出力装置１０の識別情報を取得する。また、出力装置１０は、以下の要領でＰＩＮコードを生成する。出力装置１０は、まず、出力装置１０の識別情報に、特定の固有文字列を連結した文字列（以下、ハッシュ化対象文字列）を生成する。本実施形態では、上記固有文字列として「ｌｃｐ１」が用いられる。従って、本実施形態では、出力装置１０Ａは、ハッシュ化対象文字列として「ＥＢ１００００ｌｃｐ１」を生成する。上記固有文字列は、識別情報と同様に記憶装置２５０に予め記憶されている。なお、特定の固有文字列として、出力装置１０の電源が投入される毎に異なる文字列が採用されてもよく、例えば、日付を表す文字列（例えば、２０２４年３月３０日であれば、２０２４０３３０等）、又は出力装置１０と情報端末２０との累積接続回数（例えば、累積接続回数が２００回であれば、２００等）が採用されてもよい。次いで、出力装置１０は、ハッシュ化対象文字列を所定のハッシュ関数へ入力することでハッシュ値を生成する。そして、出力装置１０は、ハッシュ値の先頭から所定個数（本実施形態では、４個）の数字を拾い、これら４個の数字を拾った順に左から右へ配列することでＰＩＮコードを生成する。なお、出力装置１０の識別情報及び固有文字列は、記憶装置２５０に加えて、出力装置１０内の記憶装置に記憶されていてもよく、この場合、出力装置１０は出力装置１０の記憶装置から識別情報及び固有文字列を読み出してもよい。
（【００１１】以降は省略されています）
