公開番号2025147456
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024047710
出願日2024-03-25
発明の名称電気光学装置および電子機器
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類H10K 50/844 20230101AFI20250930BHJP()
要約【課題】発光層からの出射光の利用効率を高める。
【解決手段】電気光学装置10は、画素電極131および共通電極133で発光層132が挟持され、当該発光層132が画素分離層151の開口領域Arにおいて接する発光素子130と、発光素子130および共通電極133を平面視で囲む隔壁161と、絶縁性および透過性を有し、発光素子130および隔壁161を覆う絶縁性の封止層152と、絶縁性および透過性を有し、封止層152を覆い、封止層152よりも屈折率が高い平坦化層153と、を含み、平面視で開口領域における封止層12のうち、平坦化層153に向かう面は、断面視で凹面である。
【選択図】図6
特許請求の範囲【請求項１】
第１電極および第２電極と、前記第１電極および前記第２電極の間に設けられた発光層と、を有する発光素子と、
前記発光素子を平面視で囲む隔壁と、
前記第１電極の周縁を覆い、前記第１電極と平面視で重なる開口領域を有する第１絶縁層と、
絶縁性および透過性を有し、前記発光素子および前記隔壁を覆う絶縁性の第２絶縁層と、
絶縁性および透過性を有し、前記第２絶縁層を覆い、前記第２絶縁層より屈折率が高い第３絶縁層と、
を含み、
前記開口領域において、前記第１電極と前記発光層とが接し、
平面視で、前記開口領域における前記第２絶縁層のうち、前記第３絶縁層に向かう面は、凹面である
電気光学装置。
続きを表示（約 500 文字）【請求項２】
前記第３絶縁層は、
無機材料から構成される
請求項１に記載の電気光学装置。
【請求項３】
前記第３絶縁層において前記第２絶縁層と反対側に着色層が設けられる
請求項１に記載の電気光学装置。
【請求項４】
前記第３絶縁層と前記着色層との間に、絶縁性および透過性を有する第４絶縁層が設けられる
請求項３に記載の電気光学装置。
【請求項５】
前記第４絶縁層は、
有機材料から構成される
請求項４に記載の電気光学装置。
【請求項６】
平面視で、前記開口領域の開口端における前記第１電極と前記第２絶縁層との距離は、前記開口領域の中心における前記第１電極と前記第２絶縁層との距離よりも長い
請求項１に記載の電気光学装置。
【請求項７】
前記隔壁の上面において、断面視で前記隔壁からせり出して設けられる上部と、を含む
請求項１に記載の電気光学装置。
【請求項８】
請求項１乃至７のいずれかに記載の電気光学装置を有する電子機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電気光学装置および電子機器に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
発光素子として、例えば、ＯＬＥＤを用いた電気光学装置が知られている。ＯＬＥＤは、Organic Light Emitting Diodeの略である。このような発光素子は、画素電極と共通電極とで発光層が挟持された構成である。このような電気光学装置において、基板と、基板上に複数設けられた発光素子と、複数の発光素子の上方に設けられた複数のフィルタ（着色層）と、各着色層を平面視で囲む壁部と、を有し、各着色層は、表示面側に凹面を持たせた技術が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２３／０６８２２７号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年では画素サイズが小さい電気光学装置において、正面方向の輝度および光の利用効率を高めて、低消費電力で発光層の長寿命化を図ることが望まれている。
【課題を解決するための手段】
【０００５】
上記課題を解決するために、本開示の一態様に係る電気光学装置は、第１電極および第２電極と、前記第１電極および前記第２電極の間に設けられた発光層と、を有する発光素子と、前記発光素子を平面視で囲む隔壁と、前記第１電極の周縁を覆い、前記第１電極と平面視で重なる開口領域を有する第１絶縁層と、絶縁性および透過性を有し、前記発光素子および前記隔壁を覆う絶縁性の第２絶縁層と、絶縁性および透過性を有し、前記第２絶縁層を覆い、前記第２絶縁層より屈折率が高い第３絶縁層と、を含み、前記開口領域において、前記第１電極と前記発光層とが接し、平面視で、前記開口領域における前記第２絶縁層のうち、前記第３絶縁層に向かう面は、凹面である。
【図面の簡単な説明】
【０００６】
第１実施形態に係る電気光学装置の構成を示す斜視図である。
電気光学装置の電気的な構成を示す図である。

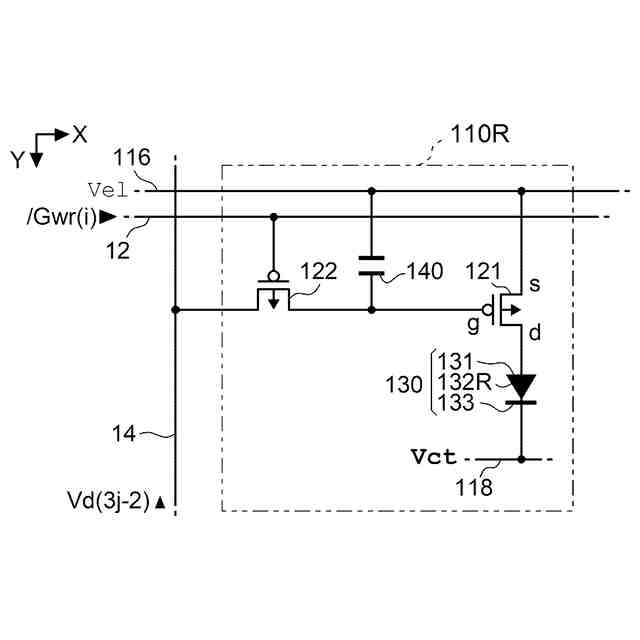

電気光学装置における画素回路の構成を示す図である。

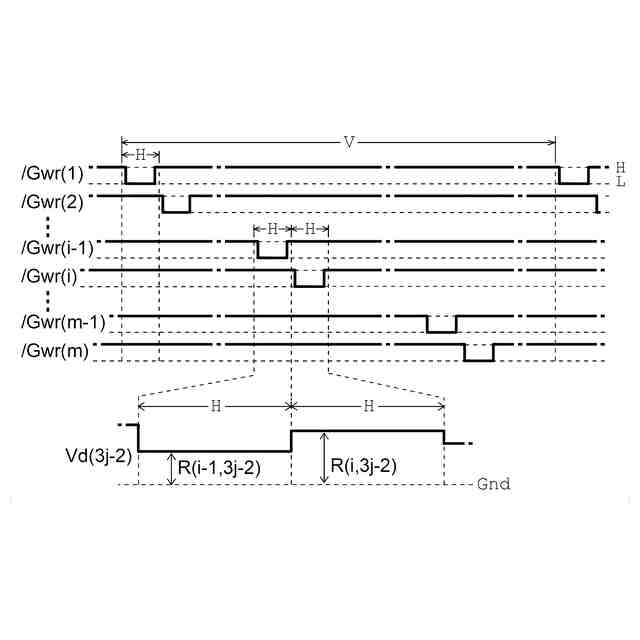

電気光学装置の動作を説明するための図である。

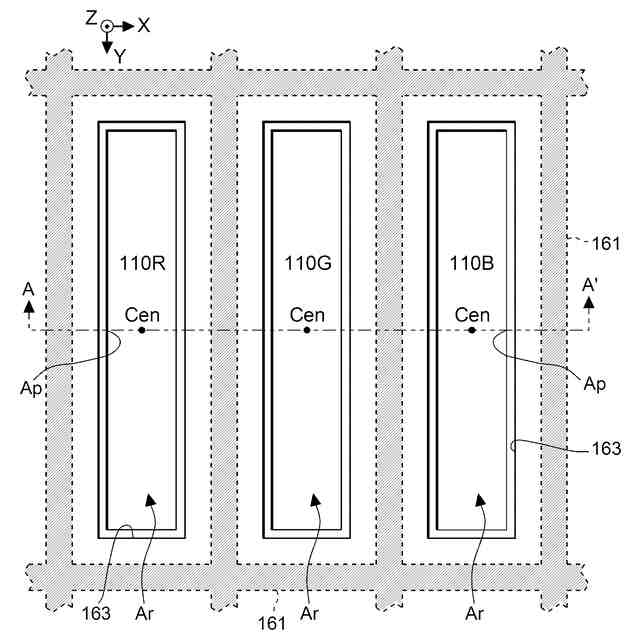

電気光学装置における画素部の要部を示す平面図である。

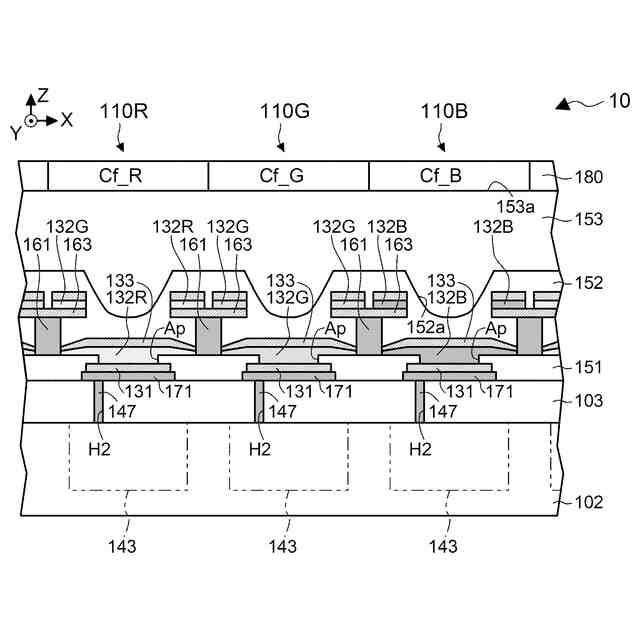

電気光学装置を模式的に示す部分断面図である。

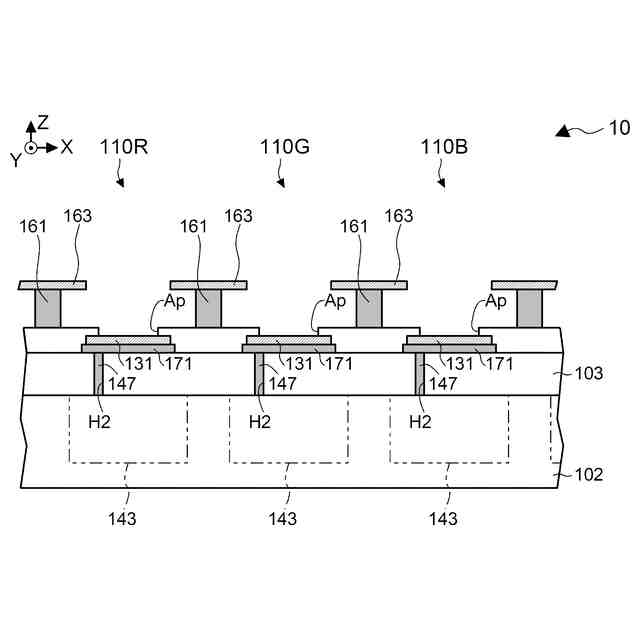

電気光学装置を説明するための部分断面図である。

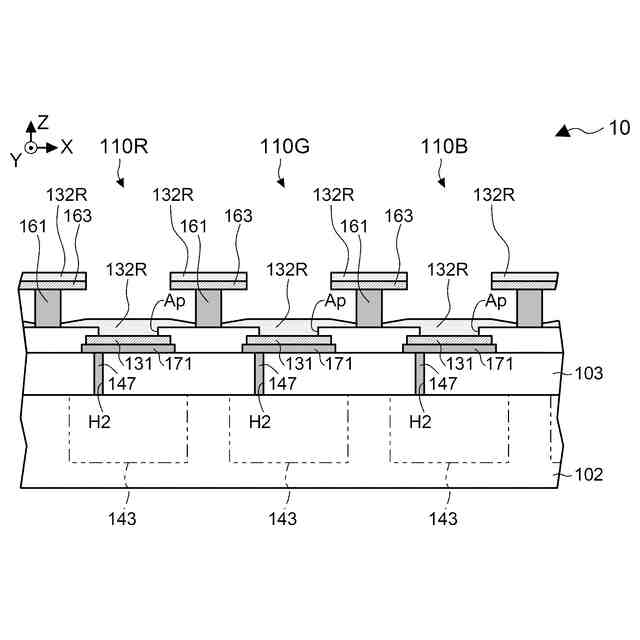

電気光学装置を説明するための部分断面図である。

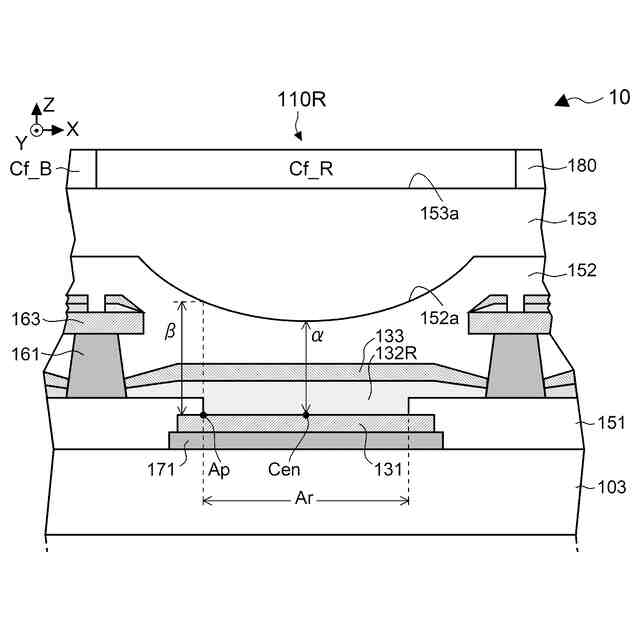

電気光学装置を説明するための部分拡大断面図である。
電気光学装置の出射光の経路を説明するための部分拡大断面図である。
第２実施形態に係る電気光学装置を説明するための部分拡大断面図である。
電気光学装置の出射光の経路を説明するための部分拡大断面図である。
第１応用例に係る電気光学装置を説明するための部分断面図である。
第２応用例に係る電気光学装置を説明するための部分断面図である。
実施形態等に係る電気光学装置を用いたヘッドマウントディスプレイを示す斜視図である。
ヘッドマウントディスプレイの光学構成を示す図である。
比較例に係る電気光学装置の出射光の経路を説明するための部分拡大断面図である。
【発明を実施するための形態】
【０００７】
以下、実施形態に係る電気光学装置について図面を参照して説明する。なお、各図において、各部の寸法および縮尺は、実際のものと適宜に異ならせてある。また、以下に述べる実施の形態は、好適な具体例であるから、技術的に好ましい種々の限定が付されているが、本開示の範囲は、以下の説明において特に本開示を限定する旨の記載がない限り、これらの形態に限られるものではない。
【０００８】
図１は、第１実施形態に係る電気光学装置１０を示す斜視図であり、図２は、電気光学装置１０の電気的な構成を示すブロック図である。
電気光学装置１０は、例えば、ヘッドマウントディスプレイなどにおいてカラー画像を表示するマイクロ・ディスプレイ・パネルである。電気光学装置１０は、複数の画素部や当該画素部を駆動する駆動回路などを含む。当該画素部および当該駆動回路は半導体基板に集積化される。半導体基板は、典型的にはシリコン基板であるが、他の半導体基板であってもよい。
【０００９】
電気光学装置１０は、表示領域１００で開口する枠状のケース１９２に収納される。電気光学装置１０には、ＦＰＣ基板１９４の一端が接続される。なお、ＦＰＣとは、Flexible Printed Circuitsの略称である。ＦＰＣ基板１９４の他端には、図示省略されたホスト装置を接続するための複数の端子１９６が設けられる。複数の端子１９６がホスト装置に接続されると、電気光学装置１０には、当該ホスト装置から、ＦＰＣ基板１９４を介して、映像データや同期信号などが供給される。
【００１０】
図２に示されるように、電気光学装置１０は、制御回路３０、データ信号出力回路５０、表示領域１００および走査線駆動回路１２０を含む。
表示領域１００では、ｍ行の走査線１２がＸ方向に沿って設けられ、（３ｎ）列のデータ線１４が、Ｙ方向に沿って、かつ、各走査線１２と互いに電気的に絶縁を保つように設けられる。なお、ｍは２以上の整数であり、ｎは２以上の整数である。
（【００１１】以降は省略されています）
