公開番号2025147855
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024048330
出願日2024-03-25
発明の名称コネクタ
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人弁理士法人グランダム特許事務所
主分類H01R 13/629 20060101AFI20250930BHJP(基本的電気素子)
要約【課題】組み立て性を向上させ得るコネクタを実現することを目的とする。
【解決手段】コネクタ10は、互いに嵌合する第1ハウジング20及び第2ハウジング30と、第1ハウジング20に設けられる従動側ラック27と、従動側ラック27と一体的に変位するガイドピン29と、第2ハウジング30に回動可能に支持される従動側ギヤ部52と、を備えている。従動側ラック27と従動側ギヤ部52とが噛合った状態では、従動側ギヤ部52の回動に伴って第1ハウジング20と第2ハウジング30とが第1ハウジング20と第2ハウジング30との嵌合方向に沿った方向に相対変位する。ガイドピン29が従動側ギヤ部52の誘い溝85に誘い込まれることで、従動側ラック27が従動側ギヤ部52に噛み合う状態にガイドされ、第1ハウジング20と第2ハウジング30とが従動側ギヤ部52の回動に伴って相対変位可能な状態になる。
【選択図】図11
特許請求の範囲【請求項１】
互いに嵌合する第１ハウジング及び第２ハウジングと、
前記第１ハウジングに設けられる第１ギヤと、
前記第１ギヤと一体的に変位するガイドピンと、
前記第２ハウジングに回動可能に支持される第２ギヤと、
を備え、
前記第１ギヤと前記第２ギヤとが噛合った状態では、前記第２ギヤの回動に伴って前記第１ハウジングと前記第２ハウジングとが前記第１ハウジングと前記第２ハウジングとの嵌合方向に沿った方向に相対変位し、
前記第２ギヤは、前記ガイドピンを誘い込む誘い溝を有し、
前記ガイドピンが前記誘い溝に誘い込まれることで、前記第１ギヤが前記第２ギヤに噛み合う状態にガイドされ、前記第１ハウジングと前記第２ハウジングとが前記第２ギヤの回動に伴って相対変位可能な状態になるコネクタ。
続きを表示（約 330 文字）【請求項２】
前記第２ギヤは、前記誘い溝に誘い込まれた前記ガイドピンを前記第２ギヤの回動に伴って外部に逃がす逃がし溝を有する請求項１に記載のコネクタ。
【請求項３】
前記誘い溝内の少なくとも一部の空間は、前記逃がし溝内の少なくとも一部の空間と共通の空間を構成している請求項２に記載のコネクタ。
【請求項４】
前記誘い溝における前記ガイドピンを誘い込む開口は、前記逃がし溝における前記ガイドピンを逃がす開口と共通の開口を構成している請求項２又は請求項３に記載のコネクタ。
【請求項５】
前記誘い溝の開口と前記逃がし溝の開口は、前記第２ギヤの隣り合う一対の歯部間に形成されている請求項４に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタに関するものである。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
特許文献１に開示されるコネクタは、プラグコネクタハウジングとレセプタクルコネクタハウジングと、を備えている。プラグコネクタハウジングは、歯車機構を有している。歯車機構は、回転軸と、歯車と、把持部と、を具備している。レセプタクルコネクタハウジングは、スリット部と、歯車と噛み合うラックと、を具備している。両コネクタハウジングの嵌合時には、把持部を操作してラックと噛み合った歯車を回転させてプラグコネクタハウジングを完全嵌合位置まで移動させる。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－１９９９０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のような構成では、プラグコネクタハウジングとレセプタクルコネクタハウジンとを接近させる際に、プラグコネクタハウジングの歯車とレセプタクルコネクタハウジングのラックとが干渉することが想定される。この場合、歯車とラックが適切に噛み合わずに嵌合作業が行われるおそれがある。そのため、コネクタの組み立てが良好に行われなくなってしまう。
本開示のコネクタは、上記のような事情に基づいて完成されたものであって、組み立て性を向上させることを目的とする。
【課題を解決するための手段】
【０００５】
本開示のコネクタは、
互いに嵌合する第１ハウジング及び第２ハウジングと、
前記第１ハウジングに設けられる第１ギヤと、
前記第１ギヤと一体的に変位するガイドピンと、
前記第２ハウジングに回動可能に支持される第２ギヤと、
を備え、
前記第１ギヤと前記第２ギヤとが噛合った状態では、前記第２ギヤの回動に伴って前記第１ハウジングと前記第２ハウジングとが前記第１ハウジングと前記第２ハウジングとの嵌合方向に沿った方向に相対変位し、
前記第２ギヤは、前記ガイドピンを誘い込む誘い溝を有し、
前記ガイドピンが前記誘い溝に誘い込まれることで、前記第１ギヤが前記第２ギヤに噛み合う状態にガイドされ、前記第１ハウジングと前記第２ハウジングとが前記第２ギヤの回動に伴って相対変位可能な状態になる。
【発明の効果】
【０００６】
本開示によれば、組み立て性を向上させ得るコネクタを実現できる。
【図面の簡単な説明】
【０００７】
図１は、実施例１のコネクタの分解斜視図である。

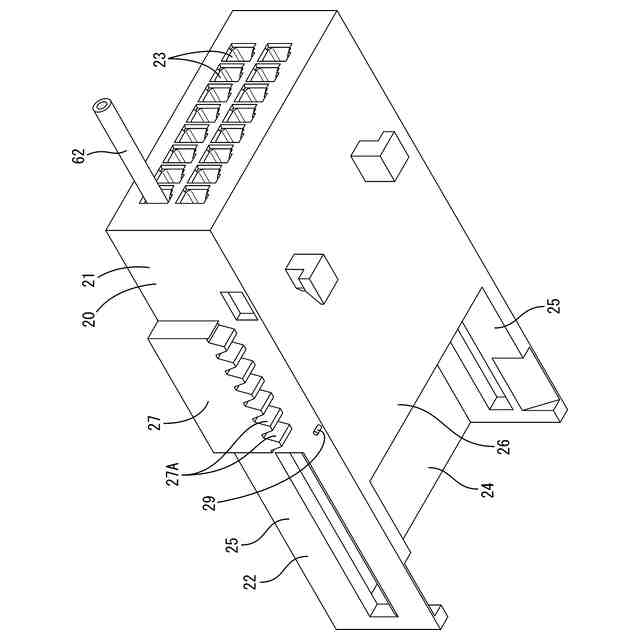

図２は、図１に示す第１ハウジングの斜視図である。

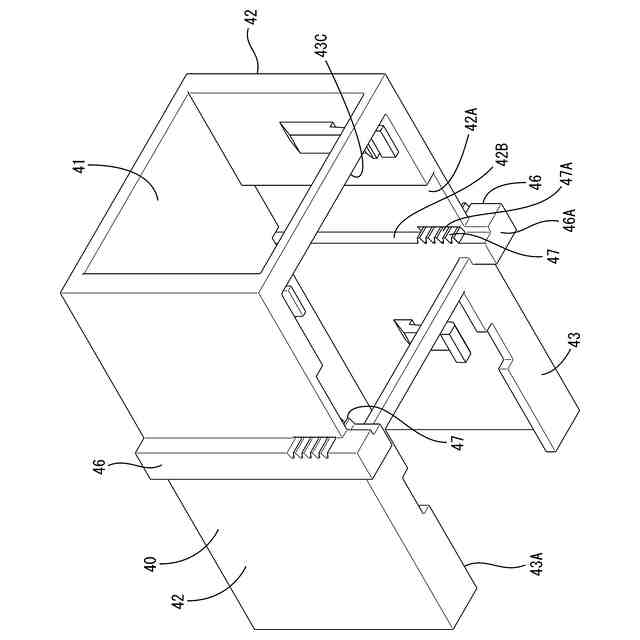

図３は、図１に示す支持部材の斜視図である。

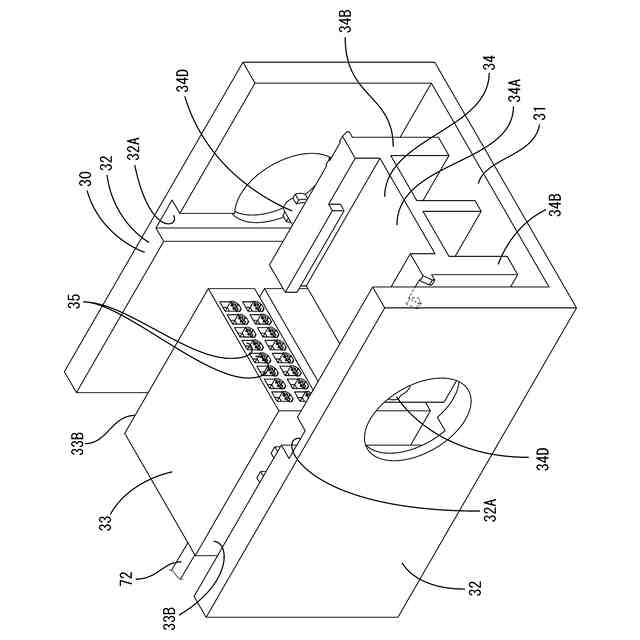

図４は、図１に示す第２ハウジングの斜視図である。

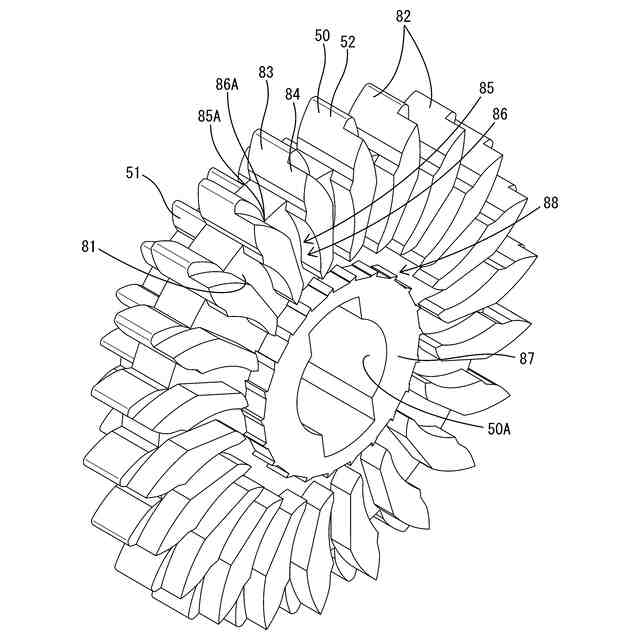

図５は、図１に示すギヤの斜視図である。

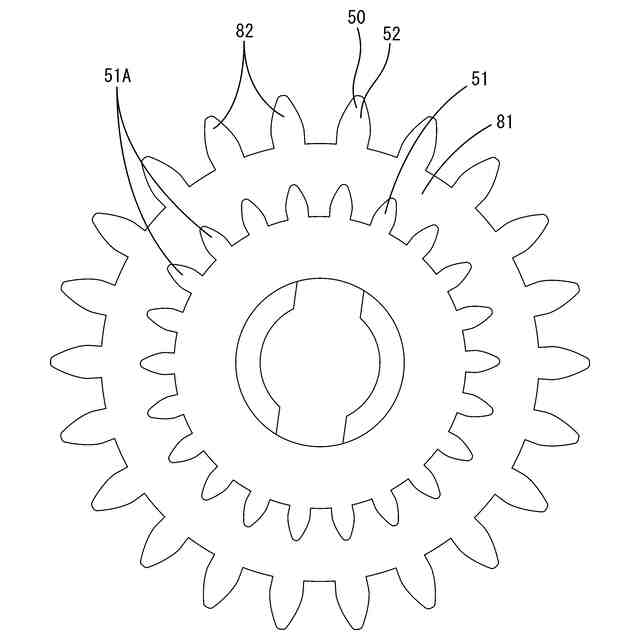

図６は、図１に示すギヤの正面図である。
図７は、図１に示すギヤの背面図である。

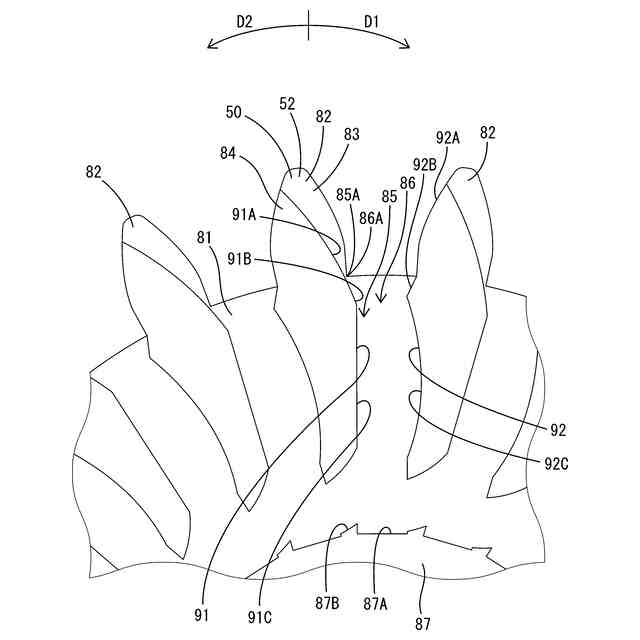

図８は、図７の一部を拡大して示す拡大図である。

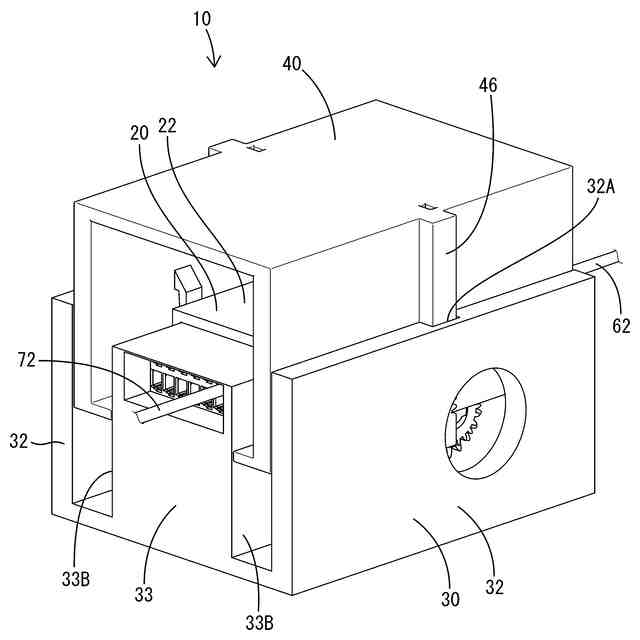

図９は、嵌合開始時の図１に示すコネクタの斜視図である。
図１０は、嵌合完了時の図１に示すコネクタの斜視図である。
図１１は、ガイドピンが誘い込まれる状態の図１に示すコネクタの右方から見た断面図である。
図１２は、ガイドピンの誘い込み完了状態の図１に示すコネクタの右方から見た断面図である。
図１３は、嵌合開始時の図１に示すコネクタの右方から見た断面図である。
図１４は、嵌合完了時の図１に示すコネクタの右方から見た断面図である。
図１５は、ガイドピンとギヤとの相対変位を説明する説明図である。
【発明を実施するための形態】
【０００８】
［本開示の実施形態の説明］
最初に本開示の実施形態を列記して説明する。
本開示のコネクタは、
（１）互いに嵌合する第１ハウジング及び第２ハウジングと、
前記第１ハウジングに設けられる第１ギヤと、
前記第１ギヤと一体的に変位するガイドピンと、
前記第２ハウジングに回動可能に支持される第２ギヤと、
を備え、
前記第１ギヤと前記第２ギヤとが噛合った状態では、前記第２ギヤの回動に伴って前記第１ハウジングと前記第２ハウジングとが前記第１ハウジングと前記第２ハウジングとの嵌合方向に沿った方向に相対変位し、
前記第２ギヤは、前記ガイドピンを誘い込む誘い溝を有し、
前記ガイドピンが前記誘い溝に誘い込まれることで、前記第１ギヤが前記第２ギヤに噛み合う状態にガイドされ、前記第１ハウジングと前記第２ハウジングとが前記第２ギヤの回動に伴って相対変位可能な状態になる。
本開示の構成によれば、第１ハウジングに設けられる第１ギヤと第２ハウジングに支持される第２ギヤとが噛み合う状態で、両ハウジングとの嵌合動作を開始させることができる。これにより、ギヤの歯部同士が干渉してギヤ同士が噛み合わない状態で両ハウジングの嵌合動作が行われることを防ぐことができる。したがって、コネクタの組み立て性を向上できる。
【０００９】
（２）（１）において、前記第２ギヤは、前記誘い溝に誘い込まれた前記ガイドピンを前記第２ギヤの回動に伴って外部に逃がす逃がし溝を有することが好ましい。この構成によれば、第２ギヤに誘い込まれたガイドピンが第２ギヤと干渉して第２ギヤの回動を妨げることを防ぐことができる。
【００１０】
（３）（２）において、前記誘い溝内の少なくとも一部の空間は、前記逃がし溝内の少なくとも一部の空間と共通の空間を構成していることが好ましい。この構成によれば、誘い溝内の少なくとも一部の空間と逃がし溝内の少なくとも一部の空間とを別々に設ける構成に比べて、第２ギヤの形状を簡素化できる。
（【００１１】以降は省略されています）
