公開番号2025145997
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046552
出願日2024-03-22
発明の名称コイル部品
出願人TDK株式会社
代理人個人,個人
主分類H01F 17/04 20060101AFI20250926BHJP(基本的電気素子)
要約【課題】フェライト焼結体とコイル導体を有するコイル部品において、フェライトのパーティクルの拡散を抑制する。
【解決手段】コイル部品100は、互いに反対側に位置する主面11,12及び側面13を有するフェライト焼結体10と、フェライト焼結体10の主面11側に配置されたコイル導体30と、フェライト焼結体10の主面11、主面12、及び側面13の少なくとも一部を覆う樹脂層20と、を備える。これによれば、フェライトのパーティクルの拡散を抑制することが可能となる。
【選択図】図1
特許請求の範囲【請求項１】
第１主面と、前記第１主面の反対側に位置する第２主面と、前記第１主面の外周エッジと前記第２主面の外周エッジを結ぶ側面とを有するフェライト焼結体と、
前記フェライト焼結体の前記第１主面側に配置されたコイル導体と、
前記フェライト焼結体の前記第１主面、前記第２主面、及び前記側面の少なくとも一部を覆う樹脂層と、
を備える、
コイル部品。
続きを表示（約 940 文字）【請求項２】
前記樹脂層は、前記フェライト焼結体の前記第１主面を覆う第１の樹脂領域と、前記フェライト焼結体の前記第２主面を覆う第２の樹脂領域と、前記フェライト焼結体の前記側面を覆う第３の樹脂領域と、を有し、
前記樹脂層の前記第１の樹脂領域と前記第２の樹脂領域は、前記第３の樹脂領域を介して互いに連結されている、
請求項１に記載のコイル部品。
【請求項３】
前記フェライト焼結体の前記第１主面、前記第２主面、及び前記側面は、全面が前記樹脂層で覆われている、
請求項１に記載のコイル部品。
【請求項４】
前記樹脂層は、フィラー粒子を含む、
請求項１に記載のコイル部品。
【請求項５】
前記フィラー粒子は、磁性材料を含む、
請求項４に記載のコイル部品。
【請求項６】
前記樹脂層の厚みは、前記フェライト焼結体の厚みよりも薄い、
請求項１に記載のコイル部品。
【請求項７】
前記樹脂層は、前記フェライト焼結体の前記第１主面と前記コイル導体の間に位置する部分を含む、
請求項１から請求項６のいずれか一項に記載のコイル部品。
【請求項８】
前記コイル導体は、前記樹脂層に埋め込まれている、
請求項７に記載のコイル部品。
【請求項９】
前記コイル導体は、樹脂を含み、互いに反対側に位置する第１及び第２表面を有するシード部と、前記シード部の前記第２表面上に積層され、金属材料から構成される本体部とを含み、
前記コイル導体は、前記シード部の前記第１表面が前記樹脂層から露出するよう、前記樹脂層に埋設される、
請求項８に記載のコイル部品。
【請求項１０】
前記フェライト焼結体は第１貫通孔を有し、前記樹脂層のうち前記フェライト焼結体の前記第１主面を覆う部分は第２貫通孔を有し、前記樹脂層のうち前記フェライト焼結体の前記第２主面を覆う部分は第３貫通孔を有し、
前記第１貫通孔、前記第２貫通孔、及び前記第３貫通孔は、前記コイル導体の端部と重なる、
請求項７に記載のコイル部品。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コイル部品に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、プレート状のフェライトの一方の表面に、磁性を有する保持体を介して平面コイルを配置した構造を有するコイル部品が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１８４３９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、焼結体であるフェライトは脆性であることから、特許文献１に記載のコイル部品を用いた電子機器内にフェライトのパーティクルが拡散するという問題があった。
【０００５】
本開示においては、フェライト焼結体とコイル導体を有するコイル部品において、フェライトのパーティクルの拡散を抑制する技術が説明される。
【課題を解決するための手段】
【０００６】
本開示の一実施態様によるコイル部品は、第１主面と、第１主面の反対側に位置する第２主面と、第１主面の外周エッジと第２主面の外周エッジを結ぶ側面とを有するフェライト焼結体と、フェライト焼結体の第１主面側に配置されたコイル導体と、フェライト焼結体の第１主面、第２主面、及び側面の少なくとも一部を覆う樹脂層と、を備える。
【発明の効果】
【０００７】
本開示によれば、フェライト焼結体とコイル導体を有するコイル部品において、フェライトのパーティクルの拡散を抑制する技術が提供される。
【図面の簡単な説明】
【０００８】

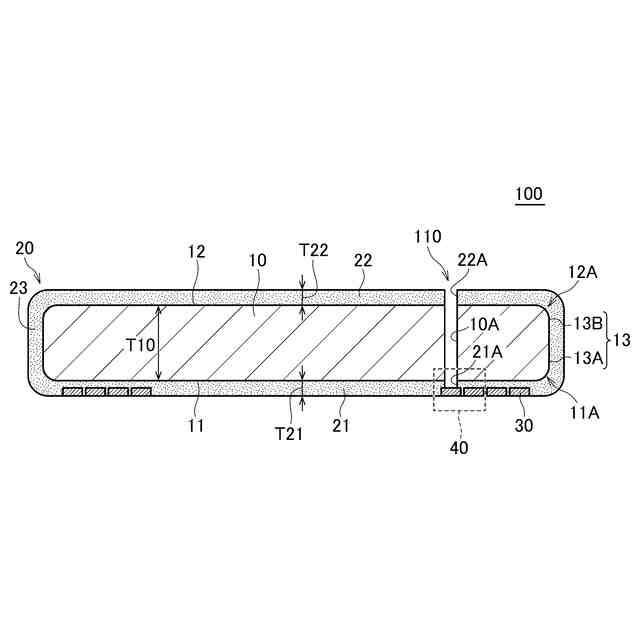

図１は、本開示の一実施形態によるコイル部品１００の外観を示す略断面図である。

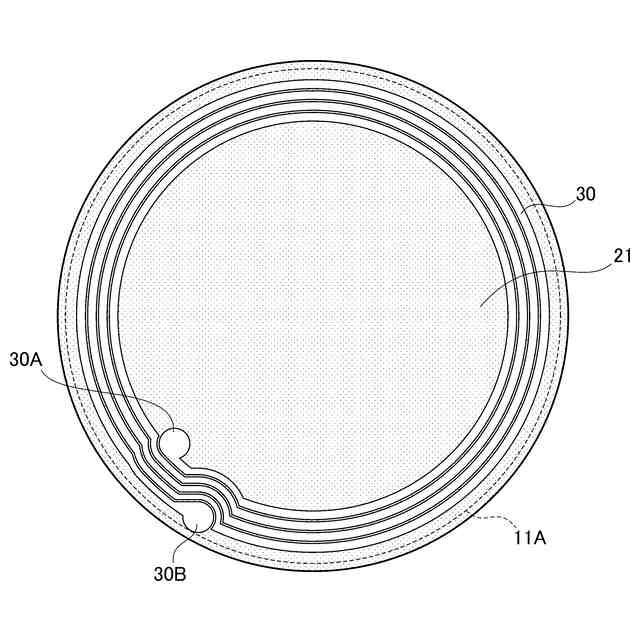

図２は、コイル部品１００の外観を示す略平面図であり、一方の表面側から見た状態を示している。

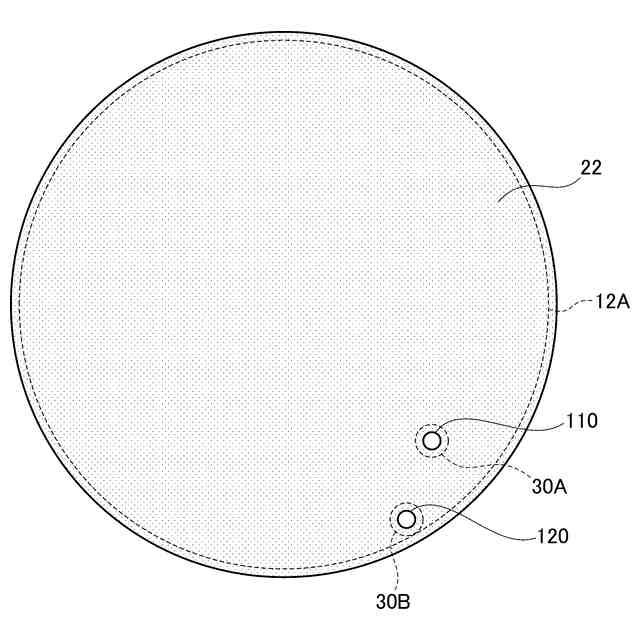

図３は、コイル部品１００の外観を示す略平面図であり、他方の表面側から見た状態を示している。

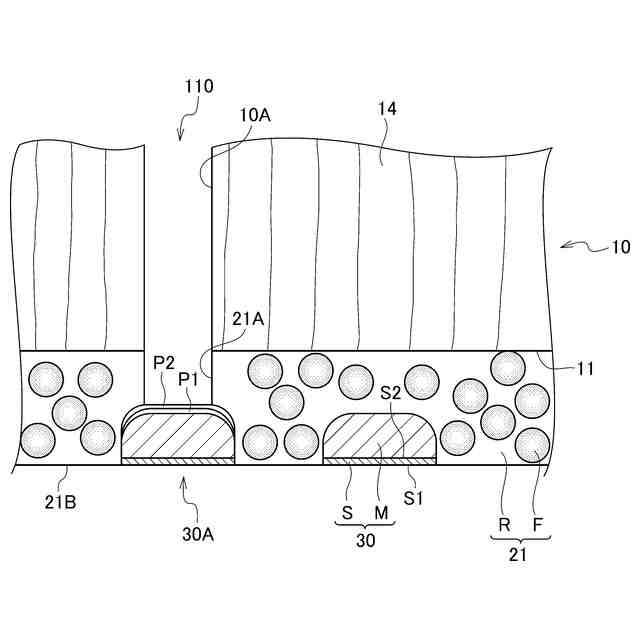

図４は、図１に示す領域４０の拡大図である。

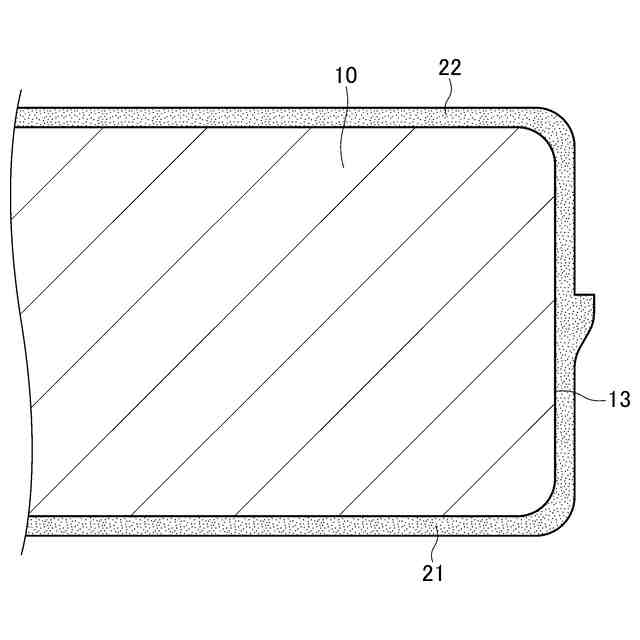

図５は、第１の変形例によるコイル部品の部分的な断面図である。

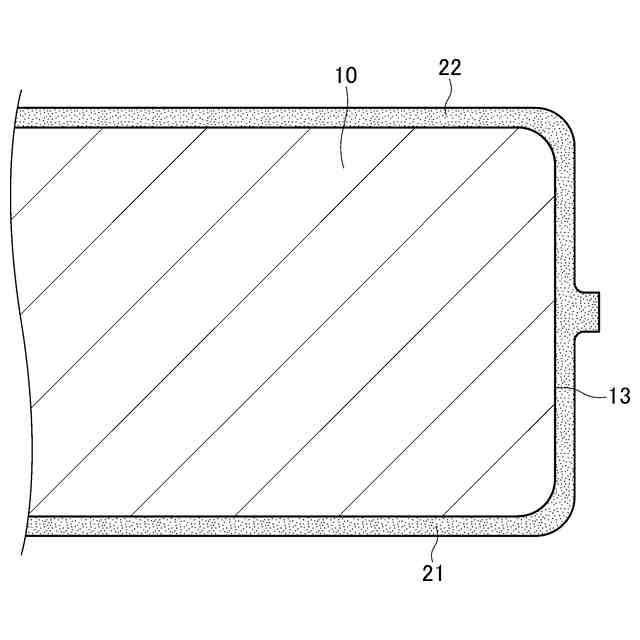

図６は、第２の変形例によるコイル部品の部分的な断面図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照しながら、本開示の実施形態について詳細に説明する。
【００１０】
図１は、本開示の一実施形態によるコイル部品１００の外観を示す略断面図である。また、図２及び図３は、コイル部品１００の外観を示す略平面図であり、互いに反対側から見た状態を示している。
（【００１１】以降は省略されています）
