公開番号2025149233
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049740
出願日2024-03-26
発明の名称ショーケース
出願人フクシマガリレイ株式会社
代理人個人
主分類F25D 23/02 20060101AFI20251001BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】前面の開口がスライド扉で開閉される密閉型のショーケースにおいて、開口枠を構成する下ガイド枠と側枠との接合面に隙間が生じたとしても、その隙間から結露水が漏出することを防ぐ。

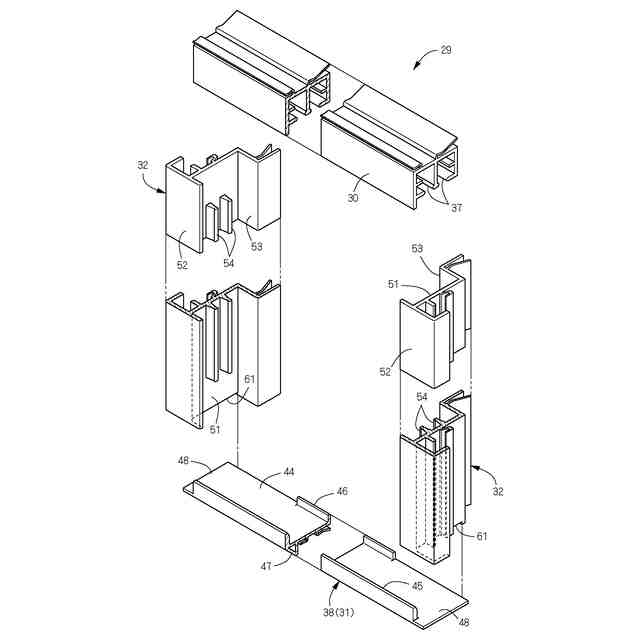

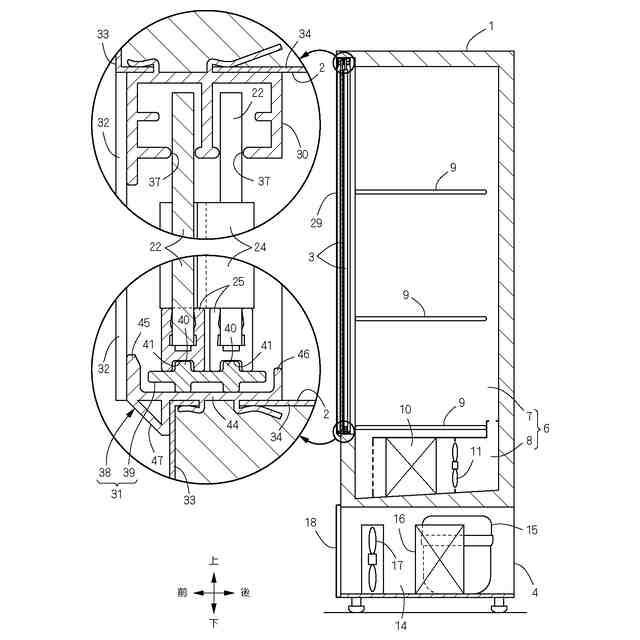

【解決手段】ケース本体1の前面の開口2の四周縁には、四角枠状の開口枠29が固定されており、開口枠29は、スライド扉3を左右方向にスライド案内する上ガイド枠30および下ガイド枠31と、両ガイド枠30・31の側端部どうしを接続する左右一対の側枠32とで構成されている。側枠32は、スライド扉3の側端に正対する側枠壁51と、側枠壁51の前端に連続する前枠壁52とを備える。下ガイド枠31の側端部に水平な接合壁48が設けられて、該接合壁48の上面と側枠壁51の下端面とが接合されており、側枠32の前枠壁52が、側枠壁51よりも下方へ突出して、接合壁48を前方から遮蔽している。
【選択図】図1

特許請求の範囲【請求項１】
前面に開口（２）を有するケース本体（１）と、開口（２）をスライド開閉するスライド扉（３）と、開口（２）の四周縁に固定された四角枠状の開口枠（２９）とを備えており、
開口枠（２９）が、スライド扉（３）を左右方向にスライド案内する上ガイド枠（３０）および下ガイド枠（３１）と、両ガイド枠（３０・３１）の側端部どうしを接続する左右一対の側枠（３２）とで構成されており、

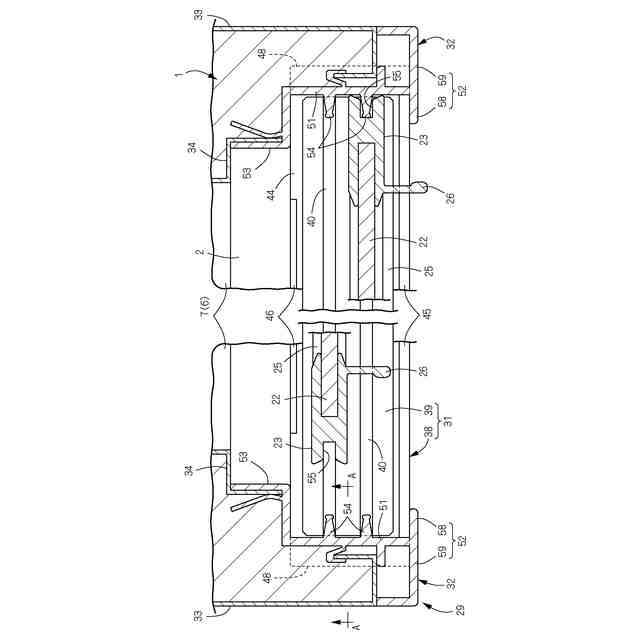

側枠（３２）が、スライド扉（３）の側端に正対する側枠壁（５１）と、側枠壁（５１）の前端に連続する前枠壁（５２）とを備えており、

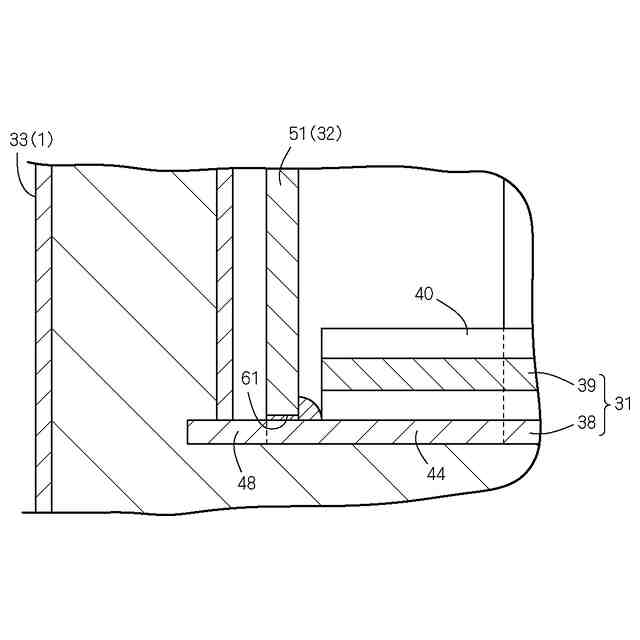

下ガイド枠（３１）の側端部に水平な接合壁（４８）が設けられて、該接合壁（４８）の上面と側枠壁（５１）の下端面とが接合されており、
側枠（３２）の前枠壁（５２）が、側枠壁（５１）よりも下方へ突出して、接合壁（４８）を前方から遮蔽していることを特徴とするショーケース。
続きを表示（約 410 文字）【請求項２】
側枠（３２）の側枠壁（５１）の後端に連続して、ケース本体（１）の内面に沿う後枠壁（５３）が設けられており、
側枠（３２）が、側枠壁（５１）と前枠壁（５２）と後枠壁（５３）とを一体に備える上下方向の条材からなり、
側枠壁（５１）の下端に、接合壁（４８）の断面に合致する切欠（６１）が形成されている請求項１に記載のショーケース。
【請求項３】
下ガイド枠（３１）が、開口（２）の下縁に沿って固定される水平な下枠壁（４４）と、下枠壁（４４）の両側端に連続する接合壁（４８）と、下枠壁（４４）の前端から上向きに突出する外縁壁（４５）と、下枠壁（４４）の後端から上向きに突出する内縁壁（４６）とを備えており、
外縁壁（４５）が下枠壁（４４）の長手方向の全長にわたって形成され、内縁壁（４６）が当該全長よりも短く形成されている請求項１または２に記載のショーケース。

発明の詳細な説明【技術分野】
【０００１】
本発明は、前面の開口がスライド扉で開閉される密閉型のショーケースに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】

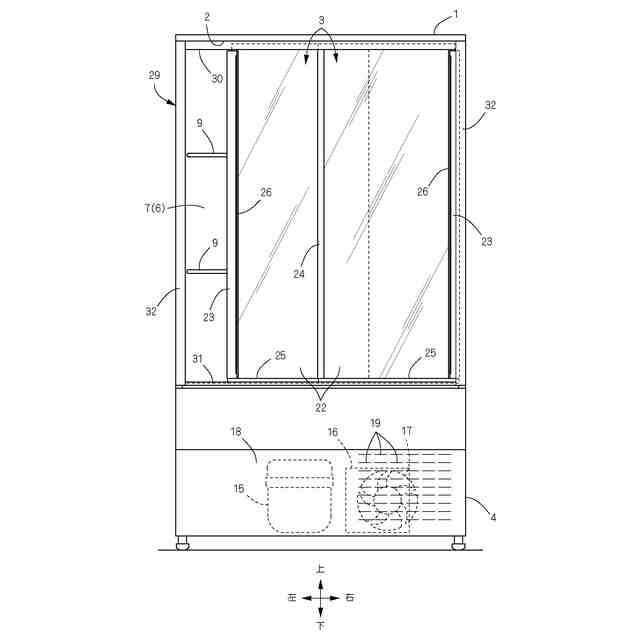

この種のショーケースは、本出願人が先に出願した特許文献１に開示されている。特許文献１のショーケースは、前面に開口を有する縦長四角箱状のケース本体と、該開口をスライド開閉する左右一対のスライド扉と、該開口の四周縁に固定された四角枠状の開口枠とを備える。開口枠は、スライド扉を左右方向にスライド案内する上ガイド枠および下ガイド枠と、両ガイド枠の側端部どうしを接続する左右一対の側枠とで構成されている。ガイド枠と側枠の接合部分の構造に関して、特許文献１には明文の記載は無いが、図面を見ると側枠の下端の高さ位置は、下ガイド枠の下端面の高さ位置と同じであることから、下ガイド枠の端面が側枠の下端の側面に当接しており、これら端面と側面との間に接着剤が塗布されているとみられる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１３８７１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のように、特許文献１のショーケースの開口枠を構成する下ガイド枠と側枠の接合部分においては、下ガイド枠の端面が側枠の下端の側面に当接している。つまり、下ガイド枠と側枠の接合面は鉛直であり、これによれば、接着不良やコーキング不良などによって接合面に僅かでも隙間が生じると、その隙間からスライド扉の表面などで生じた結露水が漏出しやすい。
【０００５】
本発明の目的は、ショーケースの開口枠を構成する下ガイド枠と側枠との接合面に隙間が生じたとしても、その隙間から結露水が漏出することを防ぐことにある。
【課題を解決するための手段】
【０００６】
本発明に係るショーケースは、前面に開口２を有するケース本体１と、開口２をスライド開閉するスライド扉３と、開口２の四周縁に固定された四角枠状の開口枠２９とを備えており、開口枠２９が、スライド扉３を左右方向にスライド案内する上ガイド枠３０および下ガイド枠３１と、両ガイド枠３０・３１の側端部どうしを接続する左右一対の側枠３２とで構成されている。側枠３２は、スライド扉３の側端に正対する側枠壁５１と、側枠壁５１の前端に連続する前枠壁５２とを備える。そして、下ガイド枠３１の側端部に水平な接合壁４８が設けられて、該接合壁４８の上面と側枠壁５１の下端面とが接合されており、側枠３２の前枠壁５２が、側枠壁５１よりも下方へ突出して、接合壁４８を前方から遮蔽していることを特徴とする。
【０００７】

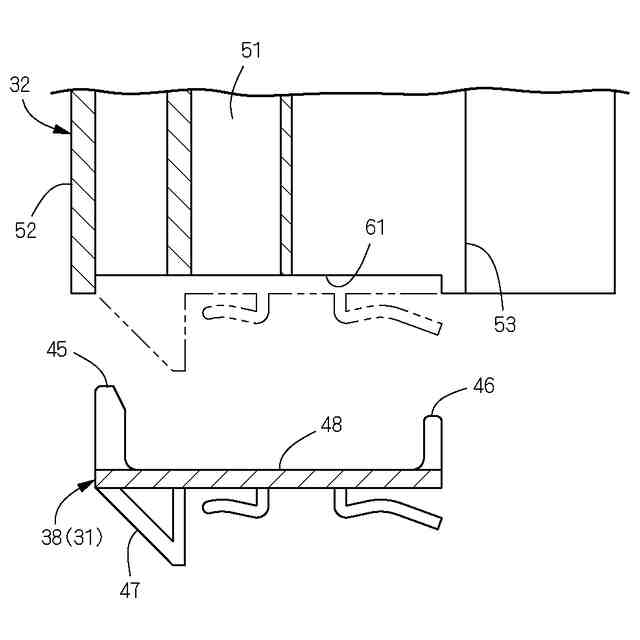

具体的には、側枠３２の側枠壁５１の後端に連続して、ケース本体１の内面に沿う後枠壁５３が設けられており、側枠３２は、側枠壁５１と前枠壁５２と後枠壁５３とを一体に備える上下方向の条材からなる。側枠壁５１の下端に、接合壁４８の断面に合致する切欠６１が形成されている。
【０００８】
下ガイド枠３１は、開口２の下縁に沿って固定される水平な下枠壁４４と、下枠壁４４の両側端に連続する接合壁４８と、下枠壁４４の前端から上向きに突出する外縁壁４５と、下枠壁４４の後端から上向きに突出する内縁壁４６とを備える。外縁壁４５が下枠壁４４の長手方向の全長にわたって形成され、内縁壁４６が当該全長よりも短く形成されている。
【発明の効果】
【０００９】
本発明のように、上ガイド枠３０と下ガイド枠３１と左右一対の側枠３２とで構成される四角枠状の開口枠２９を備えるショーケースにおいて、下ガイド枠３１の側端部に水平な接合壁４８を設けて、該接合壁４８の上面と側枠３２の側枠壁５１の下端面とを接合すると、下ガイド枠３１と側枠３２の接合面が水平となることから、仮に接着不良やコーキング不良などによって接合面に隙間が生じたとしても、当該接合面が鉛直である場合に比べて、隙間から結露水が漏出することを防ぐことができる。さらに本発明のように、側枠壁５１の前端に連続する前枠壁５２を、側枠壁５１よりも下方へ突出させると、下ガイド枠３１の接合壁４８を前方から前枠壁５２で遮蔽して、ショーケースの正面の外観の意匠性を高めることができる。
【００１０】
側枠３２を、側枠壁５１と前枠壁５２と後枠壁５３とを一体に備える上下方向の条材とし、側枠壁５１の下端に接合壁４８の断面に合致する切欠６１を形成すると、側枠壁５１に対して前枠壁５２を下方へ比較的容易に突出させるとともに、当該突出部分の寸法を必要最小限に抑えることができる。
（【００１１】以降は省略されています）
