公開番号2025150145
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024050871
出願日2024-03-27
発明の名称ズームレンズおよび撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G02B 15/20 20060101AFI20251002BHJP(光学)
要約【課題】小型軽量で高い光学性能を有するズームレンズを提供する。
【解決手段】ズームレンズは、物体側から像側へ順に配置された、正の屈折力の第1レンズ群L1と、負の屈折力の第2レンズ群L2と、正の屈折力の第3レンズ群L3と、負の屈折力の第4レンズ群L4と、後群Lrに含まれる複数のレンズ群とにより構成される。第1レンズ群はズーミングのためには移動せず、第2レンズ群と第4レンズ群はズーミングのために移動する。後群は開口絞りSPを含む。第2レンズ群の焦点距離f2、第3レンズ群の焦点距離f3および第4レンズ群の焦点距離f4は、0.10≦|f3/f2|≦1.70および2.40≦f4/f2≦16.00なる条件を満足する。
【選択図】図1
特許請求の範囲【請求項１】
物体側から像側へ順に配置されたレンズ群が、正の屈折力の第１レンズ群と、負の屈折力の第２レンズ群と、正の屈折力の第３レンズ群と、負の屈折力の第４レンズ群と、後群に含まれる複数のレンズ群とにより構成され、ズーミングに際して隣り合うレンズ群の間隔が変化するズームレンズであって、
前記第１レンズ群はズーミングのためには移動せず、前記第２レンズ群と前記第４レンズ群はズーミングのために移動し、
前記後群は、開口絞りを含み、
前記第２レンズ群の焦点距離をｆ２、前記第３レンズ群の焦点距離をｆ３、前記第４レンズ群の焦点距離をｆ４とするとき、
０．１０≦｜ｆ３／ｆ２｜≦１．７０
２．４０≦ｆ４／ｆ２≦１６．００
なる条件を満足することを特徴とするズームレンズ。
続きを表示（約 1,200 文字）【請求項２】
前記第１レンズ群の焦点距離をｆ１、無限遠物体に合焦した状態かつ広角端での前記後群に含まれる前記複数のレンズ群の合成焦点距離をｆｒｗとするとき、
０．３５≦｜ｆｒｗ／ｆ１｜≦１０．００
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項３】
前記ズームレンズの望遠端での焦点距離をｆｔ、前記第１レンズ群の焦点距離をｆ１とするとき、
０．２０≦ｆ１／ｆｔ≦０．９０
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項４】
前記ズームレンズの望遠端での焦点距離をｆｔとするとき、
０．１０≦ｆ３／ｆｔ≦０．５０
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項５】
前記ズームレンズの望遠端での焦点距離をｆｔとするとき、
０．１５≦｜ｆ４／ｆｔ｜≦３．００
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項６】
前記ズームレンズの最も物体側のレンズの物体側のレンズ面から像面までの光軸上の距離をＴｗ、無限遠物体に合焦した状態かつ広角端での前記ズームレンズの最も像側のレンズの像側のレンズ面から像面までの光軸上の距離をｓｋｗとするとき、
０．０５≦ｓｋｗ／Ｔｗ≦０．３０
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項７】
前記第１レンズ群の焦点距離をｆ１、無限遠物体に合焦した状態かつ広角端での前記ズームレンズの最も像側のレンズの像側のレンズ面から像面までの光軸上の距離をｓｋｗとするとき、
０．１０≦ｓｋｗ／ｆ１≦０．５０
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項８】
前記開口絞りから像面までの光軸上の距離をＤｓｉ、前記後群内での光軸上の最大の空気間隔をＤｒａとするとき、
０．１０≦Ｄｒａ／Ｄｓｉ≦０．５０
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項９】
前記第１レンズ群の最も物体側のレンズの物体側のレンズ面から該第１レンズ群の最も像側のレンズの像側のレンズ面までの光軸上の距離をＤ１、前記第１レンズ群内での光軸上の最大の空気間隔をＤ１ａとするとき、
０．２０≦Ｄ１ａ／Ｄ１≦０．６０
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項１０】
前記第４レンズ群と前記後群に含まれるレンズ群とがズーミングおよびフォーカシングのために移動することを特徴とする請求項１に記載のズームレンズ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、撮像に好適なズームレンズに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
ズームレンズには、小型軽量で、全ズーム範囲にわたって高い光学性能を有することが望まれている。特許文献１には、物体側から像側へ順に配置された、正の屈折の第１レンズ群と、負の屈折力の第２レンズ群と、正の屈折力の第３レンズ群と、負の屈折力の第４レンズ群と、正の屈折力の第５レンズ群とにより構成されたズームレンズが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－１７４７５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１のズームレンズでは、第２レンズ群に対する第３レンズ群の屈折力が弱く、第３レンズ群よりも像側のレンズの有効径が大きくなり易い。このため、ズームレンズの軽量化が困難である。
【０００５】
本発明は、小型軽量で、全ズーム範囲にわたって高い光学性能を有するズームレンズおよびこれを備えた撮像装置を提供する。
【課題を解決するための手段】
【０００６】
本発明の一側面としてのズームレンズは、物体側から像側へ順に配置されたレンズ群が、正の屈折力の第１レンズ群と、負の屈折力の第２レンズ群と、正の屈折力の第３レンズ群と、負の屈折力の第４レンズ群と、後群に含まれる複数のレンズ群とにより構成され、ズーミングに際して隣り合うレンズ群の間隔が変化する。第１レンズ群はズーミングのためには移動せず、第２レンズ群と第４レンズ群はズーミングのために移動する。後群は、開口絞りを含む。第２レンズ群の焦点距離をｆ２、第３レンズ群の焦点距離をｆ３、第４レンズ群の焦点距離をｆ４とするとき、
０．１０≦｜ｆ３／ｆ２｜≦１．７０
２．４０≦ｆ４／ｆ２≦１６．００
なる条件を満足することを特徴とする。また本発明の他の一側面としてのズームレンズは、物体側から像側へ順に配置されたレンズ群が、正の屈折力の第１レンズ群と、負の屈折力の第２レンズ群と、正の屈折力の第３レンズ群と、負の屈折力の第４レンズ群と、後群に含まれる複数のレンズ群とにより構成され、ズーミングに際して隣り合うレンズ群の間隔が変化する。第１レンズ群はズーミングのためには移動せず、第２レンズ群と第４レンズ群はズーミングのために移動する。第１レンズ群は、２つの正レンズを有する。後群は、開口絞りを含む。第２レンズ群の焦点距離をｆ２、第４レンズ群の焦点距離をｆ４とするとき、
２．４０≦ｆ４／ｆ２≦１６．００
なる条件を満足することを特徴とする。なお、上記ズームレンズを備えた撮像装置も、本発明の他の一側面を構成する。
【発明の効果】
【０００７】
本発明は、小型軽量で、全ズーム範囲にわたって高い光学性能を有するズームレンズを提供することができる。
【図面の簡単な説明】
【０００８】
実施例１のズームレンズの無限遠合焦状態かつ広角端および望遠端での断面図。

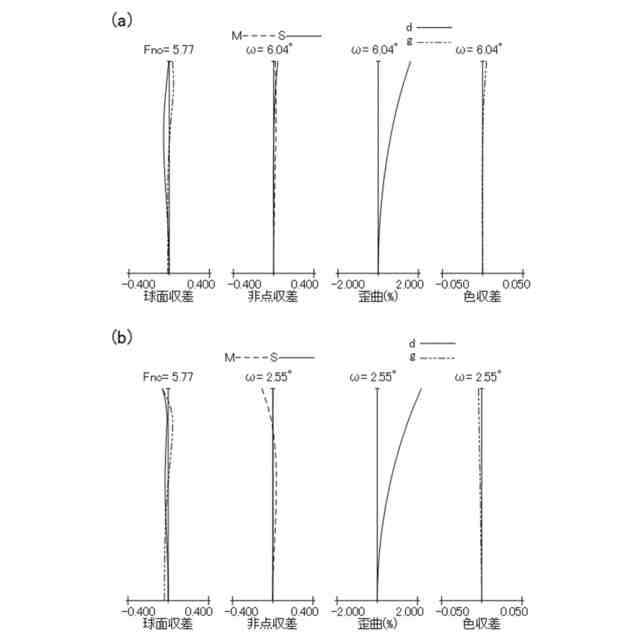

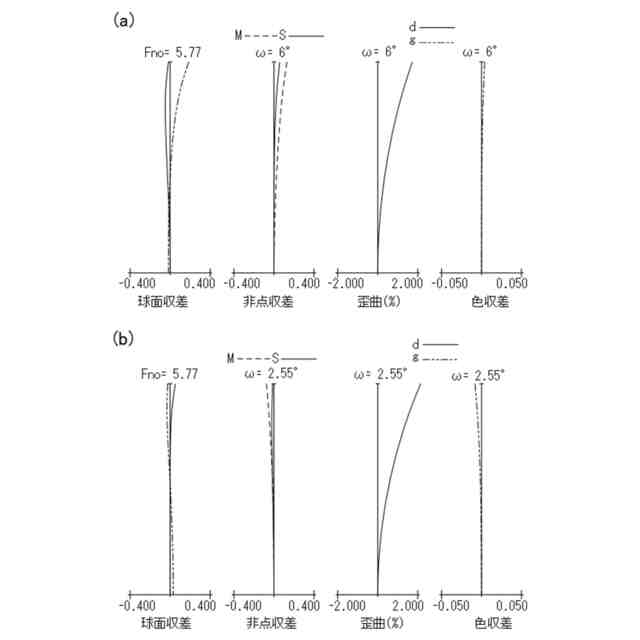

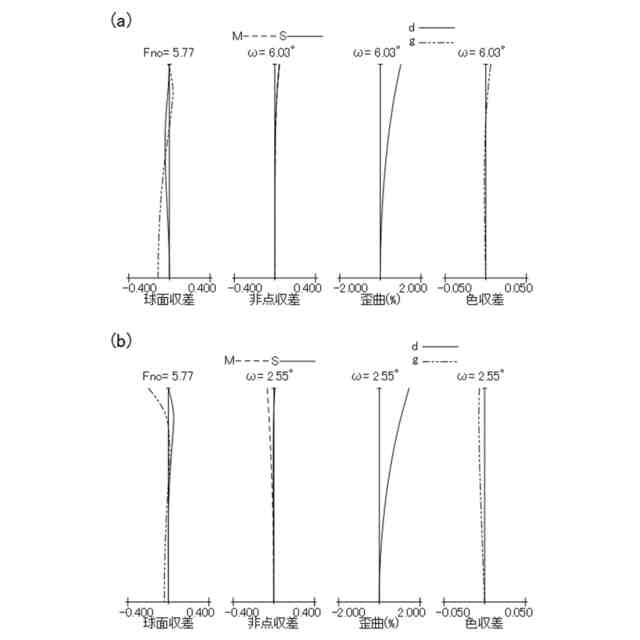

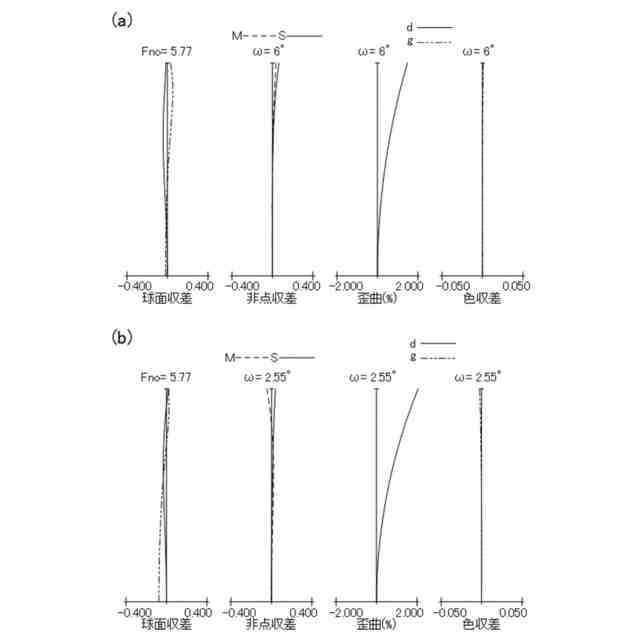

実施例１のズームレンズの無限遠合焦状態かつ（ａ）広角端および（ｂ）望遠端での縦収差図。
実施例２のズームレンズの無限遠合焦状態かつ広角端および望遠端での断面図。
実施例２のズームレンズの無限遠合焦状態かつ（ａ）広角端および（ｂ）望遠端での縦収差図。
実施例３のズームレンズの無限遠合焦状態かつ広角端および望遠端での断面図。
実施例３のズームレンズの無限遠合焦状態かつ（ａ）広角端および（ｂ）望遠端での縦収差図。
実施例４のズームレンズの無限遠合焦状態かつ広角端および望遠端での断面図。
実施例４のズームレンズの無限遠合焦状態かつ（ａ）広角端および（ｂ）望遠端での縦収差図。
実施例５のズームレンズの無限遠合焦状態かつ広角端および望遠端での断面図。
実施例５のズームレンズの無限遠合焦状態かつ（ａ）広角端および（ｂ）望遠端での縦収差図。
実施例１～５のズームレンズを備えた撮像装置の概略図。
【発明を実施するための形態】
【０００９】
以下、本発明の実施例について図面を参照しながら説明する。まず具体的な実施例１～５の説明の前に、各実施例に共通する事項について説明する。
【００１０】

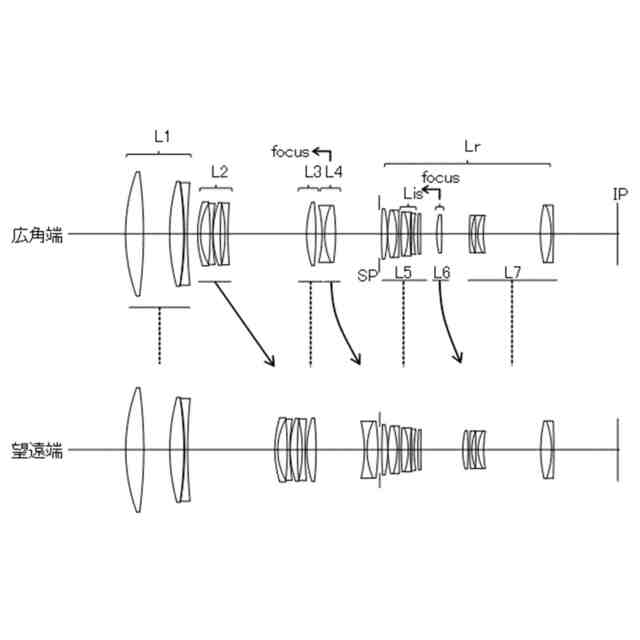

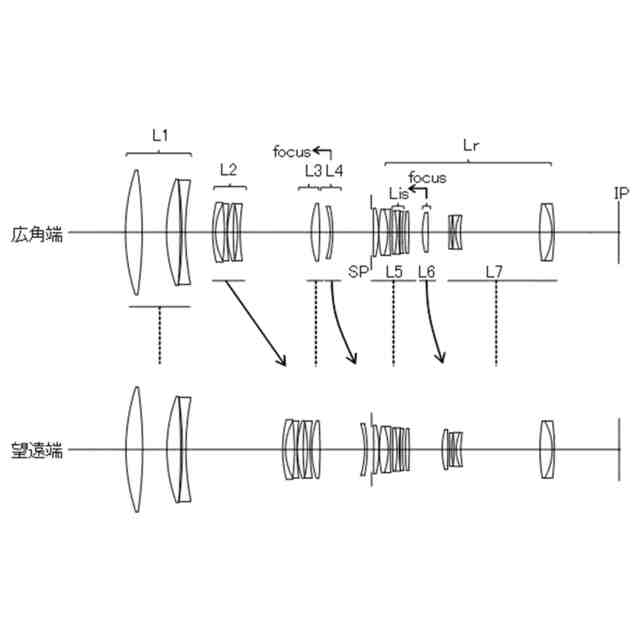

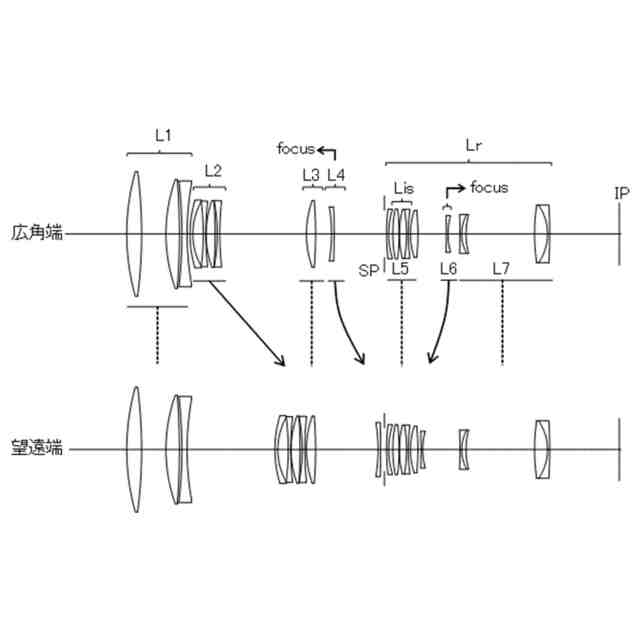

図１、図３、図５、図７および図９はそれぞれ、実施例１～５のズームレンズの無限遠物体に合焦した状態（以下、無限遠合焦状態という）かつ広角端および望遠端での断面を示している。各実施例のズームレンズは、デジタルスチルカメラ、ビデオカメラ、放送用カメラ、監視用カメラ、車載カメラおよび銀塩フィルムカメラ等の各種撮像装置の撮像光学系として用いられる。各図において、左側が物体側（前側）で、右側が像側（後側）である。
（【００１１】以降は省略されています）
