公開番号2025150325
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051146
出願日2024-03-27
発明の名称無線起爆雷管および無線起爆雷管用アンテナ
出願人日油株式会社
代理人弁理士法人岡田国際特許事務所
主分類F42C 13/04 20060101AFI20251002BHJP(弾薬;爆破)
要約【課題】岩盤透過性の良好な低い周波数の無線信号に対して送受信効率の高い小型のアンテナを無線起爆雷管に設けることが必要とされている。
【解決手段】無線起爆雷管10は、無線信号を送受信しかつ駆動用エネルギを無線方式で受けるアンテナ20を有する。無線起爆雷管10は、アンテナ20が受けたエネルギを貯める動作用コンデンサ12e,起爆用コンデンサ12fを有する。無線起爆雷管10は、起爆用コンデンサ12fからの電気で起爆する電気雷管15を有する。アンテナ20は、受信回路と送信回路と動作用コンデンサ12eに電気的に接続されかつ第1巻数で巻かれた第1コイル21を有する。アンテナ20は、第1コイル21と略同軸上に隣接して設けられかつ第1巻数より多い第2巻数で巻かれた第2コイル22を有する。アンテナ20は、第2コイル22に電気的に接続される共振用コンデンサ23を有する。

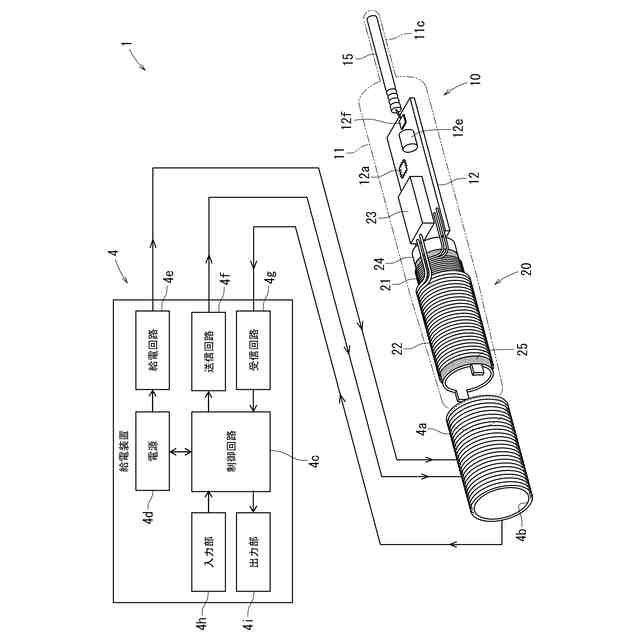

【選択図】図3
特許請求の範囲【請求項１】
無線起爆雷管であって、
無線信号を送受信しかつ駆動用エネルギを無線方式で受けるアンテナと、
前記アンテナが受けたエネルギを貯める蓄電器と、
前記蓄電器からの電気で起爆する電気雷管を有し、

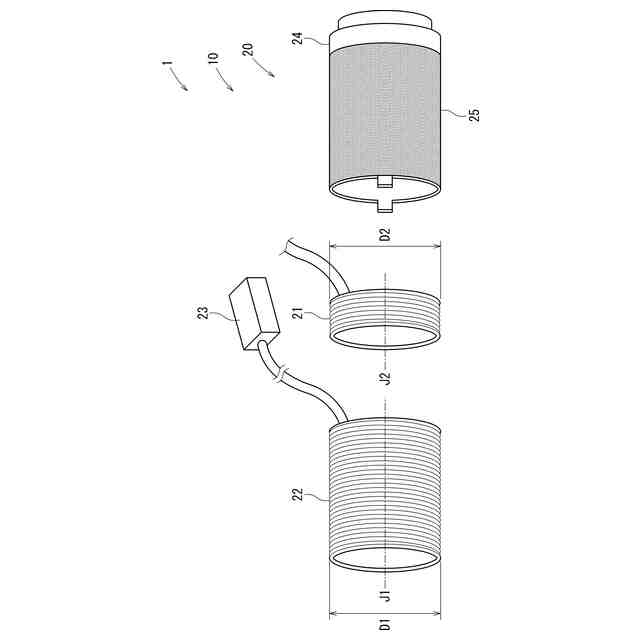

前記アンテナは、受信回路と送信回路と前記蓄電器に電気的に接続されかつ第１巻数で巻かれた第１コイルと、
前記第１コイルと略同軸上に隣接して設けられかつ前記第１巻数より多い第２巻数で巻かれた第２コイルと、
前記第２コイルに電気的に接続される共振用コンデンサを有する無線起爆雷管。
続きを表示（約 860 文字）【請求項２】
請求項１に記載の無線起爆雷管であって、
前記第１コイルと前記第２コイルは、切羽面に設けられた装薬孔に挿通可能な直径である無線起爆雷管。
【請求項３】
請求項１または２に記載の無線起爆雷管であって、
前記アンテナは、１ｋＨｚ～５００ｋＨｚの無線信号を送受信する無線起爆雷管。
【請求項４】
請求項１または２に記載の無線起爆雷管であって、
前記第１コイルと前記第２コイルは、直径が１５ｍｍ～３０ｍｍであり、
前記第１巻数が３～１５であり、
前記第２巻数が３０～２００である無線起爆雷管。
【請求項５】
請求項１または２に記載の無線起爆雷管であって、
絶縁材料で設けられた芯材と、
前記芯材の外周に巻かれた磁性シートを有し、前記磁性シートの外周に前記第１コイルと前記第２コイルが巻き付けられる無線起爆雷管。
【請求項６】
請求項１または２に記載の無線起爆雷管であって、

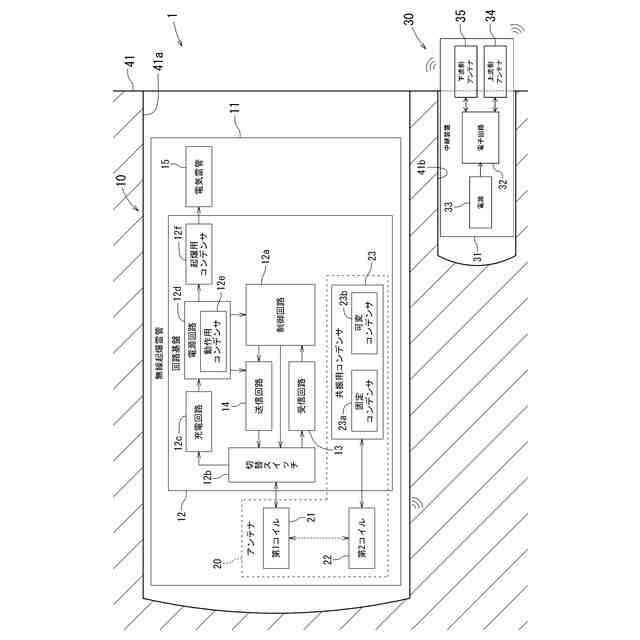

前記受信回路と前記送信回路と前記蓄電器と前記共振用コンデンサを備えた回路基板を有し、
前記回路基板が、前記第１コイルに近く前記第２コイルから遠い位置に設けられる無線起爆雷管。
【請求項７】
請求項１または２に記載の無線起爆雷管であって、
前記共振用コンデンサは、固定コンデンサと可変コンデンサを含む無線起爆雷管。
【請求項８】
請求項１または２に記載の無線起爆雷管であって、

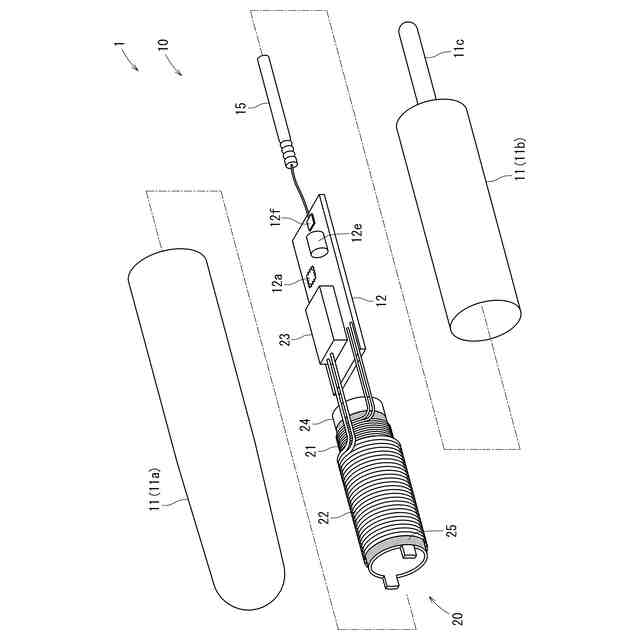

本体筒を有し、
前記本体筒内に前記アンテナと前記蓄電器と前記電気雷管が収容されている無線起爆雷管。
【請求項９】
請求項１または２に記載の無線起爆雷管に用いられ無線信号を送受信しかつ駆動用エネルギを無線方式で受ける無線起爆雷管用アンテナであって、
前記第１コイルと前記第２コイルと前記共振用コンデンサを有する無線起爆雷管用アンテナ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えばトンネル等の掘削現場や岩石等の破砕現場やビル等の構造物の破砕現場等にて使用する無線起爆システムが備える無線起爆雷管、および無線起爆雷管が備える無線起爆雷管用アンテナに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】

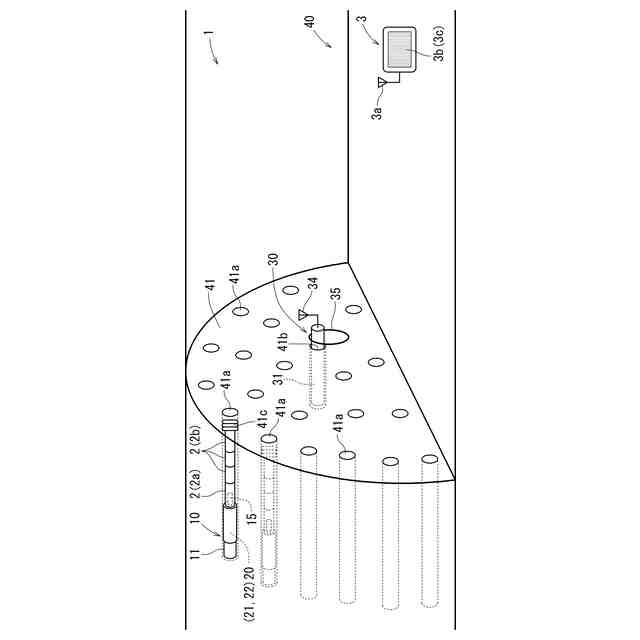

無線起爆雷管は、例えばトンネルの掘削現場等における爆破作業で使用される。発破対象の切羽面に複数の装薬孔が形成される。装薬孔は、例えば数ｃｍの径の略円形で開口して数ｍの奥行きで形成される。装薬孔には、奥側に無線起爆雷管が挿入され、無線起爆雷管の手前側に爆薬が挿入される。発破器が切羽面から離れた遠隔地に設置される。発破器は、装薬孔内の無線起爆雷管へと起爆信号を発信する。これにより無線起爆雷管の電気雷管が点火して爆薬が起爆する。
【０００３】
特許文献１に記載されるように従来の無線起爆システムは、ループ状の大型のアンテナを有する。アンテナは、切羽面の外周に沿った形状で切羽面の近傍に設けられる。アンテナには、切羽面から離れた遠隔地に設置された大型の電源から有線で大電力が送られる。アンテナは、切羽面の外側から内側の無線起爆雷管を無線で充電する。アンテナは、切羽面の内側の無線起爆雷管から切羽面の外側へと無線で発信される応答信号等を受信する。アンテナは、切羽面の外側から内側の無線起爆雷管へと無線で起爆信号等を送信する。
【０００４】
特許文献１に記載の無線起爆雷管は、大型のループアンテナに対して様々な位置関係で装薬孔に装填される。位置関係によらず送受信可能にするために無線起爆雷管は、アンテナとして相互に軸方向の異なる３軸のコイルを備えている。アンテナの受電効率を高めるためには、コイルを大きくすることが望ましい。３軸のコイルを設けることでさらにアンテナが大型化する。そのため装薬孔の内壁の状態によっては装填できない場合や途中で詰まる場合がある。また、３軸のコイルそれぞれに受信回路を設ける必要がある。そのため３つの受信回路が消費する電力を充電する必要がある。３軸のコイルと大型のループアンテナの位置関係によっては、無線起爆雷管の充電器を十分に充電できない場合がある。
【０００５】
また、３軸のコイルで構成されるアンテナは、送信効率が十分でなく、特に周波数が低い程送信効率が低くなる。仮に同じ構造で送信効率を補う場合、出力を高めるために起爆雷管の充電器の充電容量を増やす必要がある。そのため充電の作業時間が増大してしまう。無線起爆雷管とアンテナは、岩盤透過性が良好になるように低い周波数で受電または無線信号の送受信をすることが好ましい。そのため低い周波数で無線起爆雷管のアンテナの送信効率を高くすることが望まれている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１８－０８７６７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
したがって岩盤透過性の良好な低い周波数の無線信号に対して送受信効率の高い小型のアンテナを無線起爆雷管に設けることが必要とされている。
【課題を解決するための手段】
【０００８】
本開示の１つの特徴によると無線起爆雷管は、無線信号を送受信しかつ駆動用エネルギを無線方式で受けるアンテナを有する。無線起爆雷管は、アンテナが受けたエネルギを貯める蓄電器を有する。無線起爆雷管は、蓄電器からの電気で起爆する電気雷管を有する。アンテナは、受信回路と送信回路と蓄電器に電気的に接続されかつ第１巻数で巻かれた第１コイルを有する。アンテナは、第１コイルと略同軸上に隣接して設けられかつ第１巻数より多い第２巻数で巻かれた第２コイルを有する。アンテナは、第２コイルに電気的に接続される共振用コンデンサを有する。
【０００９】

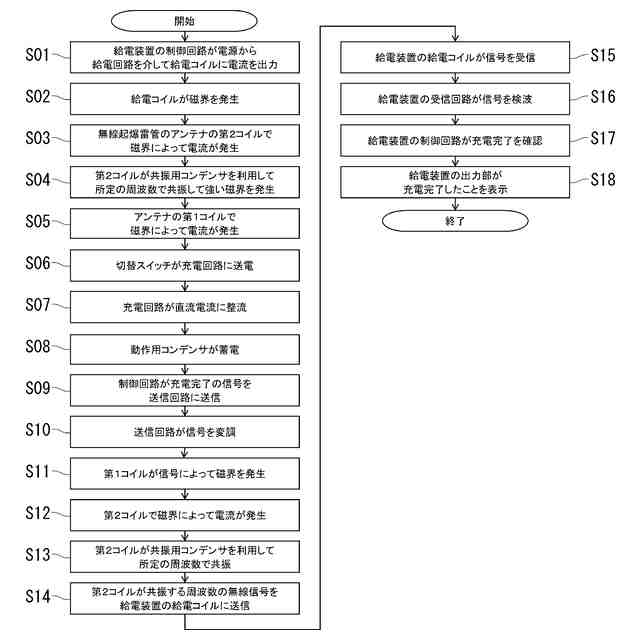

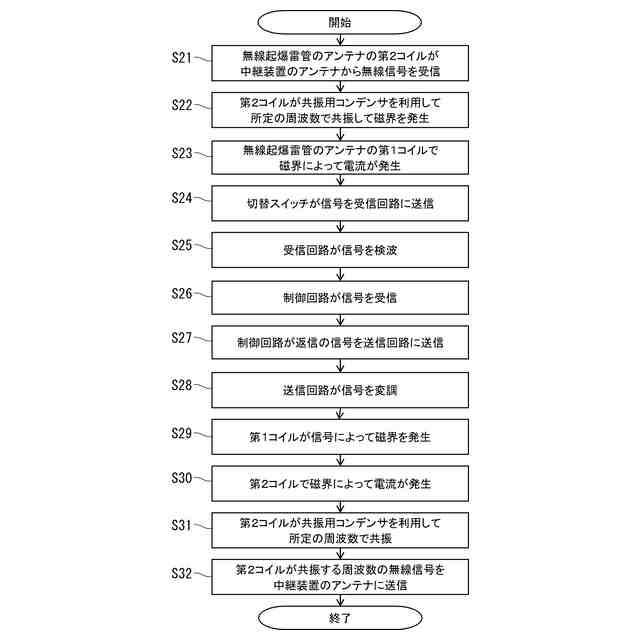

したがって共振用コンデンサに電気的に接続された第２コイルは、所定の周波数で共振する。そのため第２コイルは、共振する周波数の信号を効率良く無線で送受信できる。しかも第１コイルの巻数を少なくしてインピーダンスを抑制できる。第２コイルは、共振用コンデンサとの共振によってインピーダンスが小さくなるため巻数を多くできる。第２コイルが無線信号を受信する際、第２コイルで電流が流れて磁界が発生する。これにより第１コイルで電流が流れて第１コイルに信号が伝達される。第１コイルが信号を送信する際、第１コイルで電流が流れて磁界が発生する。これにより第２コイルで電流が流れて第２コイルが無線信号を発信する。かくして無線起爆雷管の小型のアンテナで無線信号の送受信効率を高めることができる。
【００１０】
本開示の他の特徴によると第１コイルと第２コイルは、切羽面に設けられた装薬孔に挿通可能な直径である。したがって無線起爆雷管を装薬孔に装填する際、第１コイルと第２コイルを備えたアンテナが装薬孔の内壁に干渉することを抑制できる。そのため無線起爆雷管をスムーズに装薬孔に装填できる。
（【００１１】以降は省略されています）
