公開番号2025151553
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053051
出願日2024-03-28
発明の名称釣竿
出願人グローブライド株式会社
代理人個人,個人
主分類A01K 87/08 20060101AFI20251002BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】軽量化及び操作性の向上が図れるグリップを備えた釣竿を提供することを目的とする。
【解決手段】本発明は、繊維強化樹脂製のプリプレグを巻回して形成された中空構造のグリップ10を備えた釣竿である。グリップ10には、径方向に貫通する貫通孔(又は外周面から径方向に窪む窪み)15,15a～15eが設けられていることを特徴とする。
【選択図】図15
特許請求の範囲【請求項１】
繊維強化樹脂製のプリプレグを巻回して形成された中空構造のグリップを備えた釣竿であり、
前記グリップには、径方向に貫通する貫通孔、又は、外周面から径方向に窪む窪みが設けられていることを特徴とする釣竿。
続きを表示（約 1,100 文字）【請求項２】

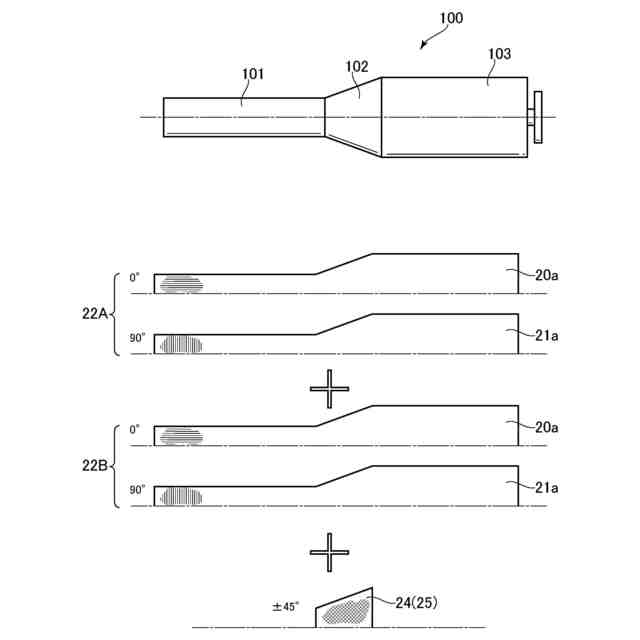

前記プリプレグは、強化繊維がグリップの軸方向、及び、グリップの周方向に指向した少なくとも１層以上の本体層と、強化繊維がグリップの軸方向に対して傾斜した方向に指向してクロス状態となる少なくとも１層以上のバイアス層と、を備え、
前記貫通孔、又は、窪みは、前記バイアス層が配設される部分に設けられていることを特徴とする請求項１に記載の釣竿。
【請求項３】

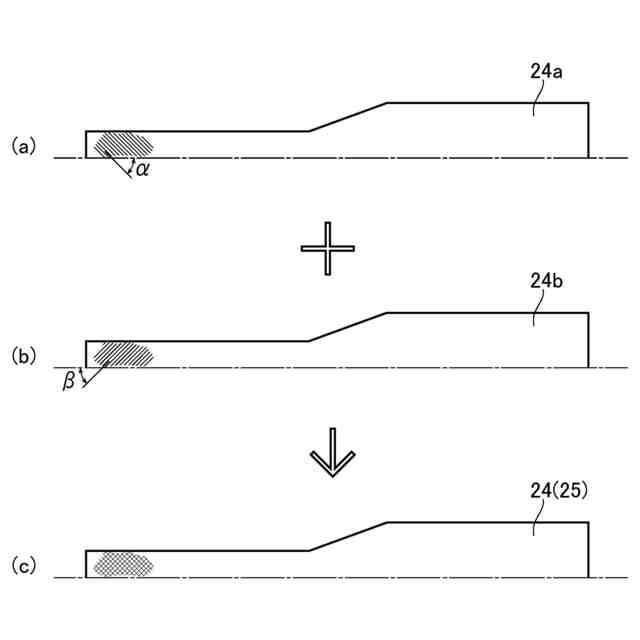

前記バイアス層は、強化繊維がグリップの軸方向に対して傾斜した方向に指向した第１の傾斜方向プリプレグと、前記第１の傾斜方向プリプレグの強化繊維と異なる方向に強化繊維が傾斜した第２の傾斜方向プリプレグを備えていることを特徴とする請求項２に記載の釣竿。
【請求項４】
前記バイアス層は、グリップの軸方向に対して、異なる方向に傾斜した強化繊維で編成した傾斜クロスプリプレグで構成されていることを特徴とする請求項２に記載の釣竿。
【請求項５】
前記バイアス層は、前記グリップの最内層と最外層に配設されていることを特徴とする請求項３又は４に記載の釣竿。
【請求項６】
前記本体層は、強化繊維がグリップの周方向に指向した第１層、及び、強化繊維がグリップの軸方向に指向した第２層を備え、
前記第１層又は前記第２層は、前記バイアス層となるテープ状の傾斜プリプレグを備えていることを特徴とする請求項２に記載の釣竿。
【請求項７】
前記グリップは、小径部から後端側に向けて次第に拡径する径拡大部と、この径拡大部から前記後端側に向けて延出する大径部とを備えており、

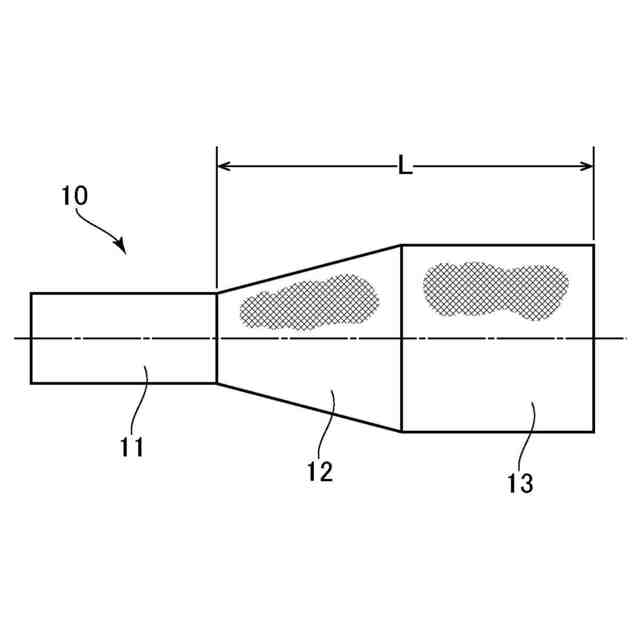

前記バイアス層は、前記径拡大部から大径部に亘って配設されていることを特徴とする請求項２に記載の釣竿。
【請求項８】
前記グリップは、小径部から後端側に向けて次第に拡径する径拡大部と、この径拡大部から前記後端側に向けて延出する大径部とを備えており、
前記バイアス層は、前記径拡大部と大径部との間の境界部を除いて配設されていることを特徴とする請求項２に記載の釣竿。
【請求項９】
前記グリップは、小径部から後端側に向けて次第に拡径する径拡大部と、この径拡大部から前記後端側に向けて延出する大径部とを備えており、

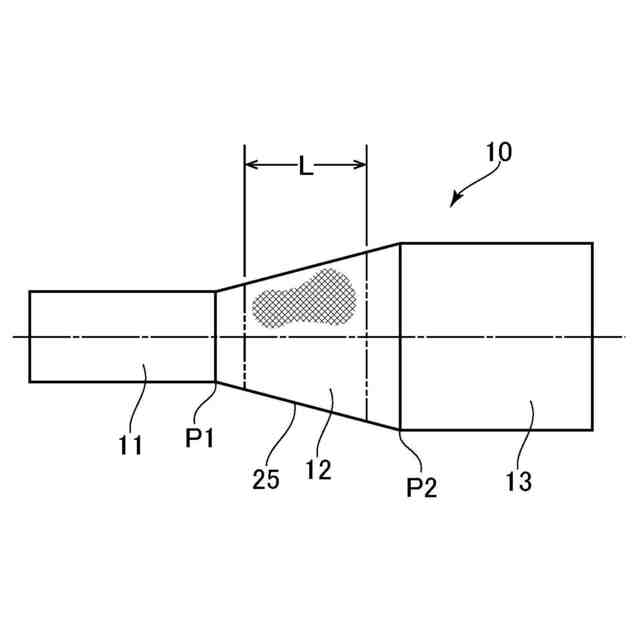

前記バイアス層は、前記径拡大部の範囲内に配設されていることを特徴とする請求項２に記載の釣竿。
【請求項１０】
前記グリップは、小径部から後端側に向けて次第に拡径する径拡大部と、この径拡大部から前記後端側に向けて延出する大径部とを備えており、
前記バイアス層は、前記大径部の範囲内に配設されていることを特徴とする請求項２に記載の釣竿。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は釣竿に関し、詳細には、繊維強化樹脂で一体形成されたグリップを有する釣竿に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、例えば、特許文献１，２に開示されているように、繊維強化樹脂製のグリップを備えた釣竿が知られている。前記グリップは、軽量化、操作性、握持性を考慮して、釣竿後端に向けて、小径部から径拡大部（テーパ部）を介して大径部に移行するように構成されている。このような繊維強化樹脂製のグリップは、外観が同形状の芯金（マンドレル）に対して、複数枚の繊維強化樹脂製のシート部材（以下、プリプレグとも称する）を巻回し、これを熱硬化、脱芯することで形成することが可能である。
【０００３】
上記の特許文献１に開示されているグリップは、小変化筒状部と大変化筒状部でプリプレグを分けることで、作業性の向上を図ることが行われている。また、大変化筒状部を構成するプリプレグは、強化繊維を軸方向に引き揃えた縦シートと、強化繊維を周方向に引き揃えた横シートを備え、これらを積層することで大変化筒状部が形成されている。
【０００４】
上記の特許文献２に開示されているグリップは、中空構造にするにあたって、大径部に補助シートを積層することで強度を向上するようにしている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１４－１３２８５７号
特開２０２０－１６２４６３号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上記したように、握持保持されるグリップをプリプレグで形成すると、表面が滑らかになって、操作性に劣るという問題がある。また、グリップについては、さらに軽量化して操作性の向上が図れることが好ましい。
【０００７】
本発明は、上記した問題に着目してなされたものであり、軽量化と操作性の向上が図れるグリップを備えた釣竿を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記した目的を達成するために、本発明に係る釣竿は、繊維強化樹脂製のプリプレグを巻回して形成された中空構造のグリップを備えており、前記グリップには、径方向に貫通する貫通孔、又は、外周面から径方向に窪む窪みが設けられていることを特徴とする。
【０００９】
上記した中空構造のグリップは、繊維強化樹脂製のプリプレグをグリップ形状にした芯金に巻回され、加熱、硬化することによって形成されており、軽量化を図っている。グリップには、径方向に貫通する貫通孔、又は、外周面から径方向に窪む窪みが形成されているため、更に軽量化できるとともに、握持、保持した際、指の腹部か引っ掛かり易くなって、滑りが生じ難く、操作性の向上が図れるようになる。
【発明の効果】
【００１０】
本発明によれば、操作性の向上が図れるグリップを備えた釣竿が得られる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
