公開番号2025138369
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024037414
出願日2024-03-11
発明の名称コイル装置
出願人TDK株式会社
代理人前田・鈴木国際特許弁理士法人
主分類H01F 27/29 20060101AFI20250917BHJP(基本的電気素子)
要約【課題】樹脂スペーサなどを用いることなく、コイルを構成する導体間のショート不良を低減させることができるコイル装置を提供すること。

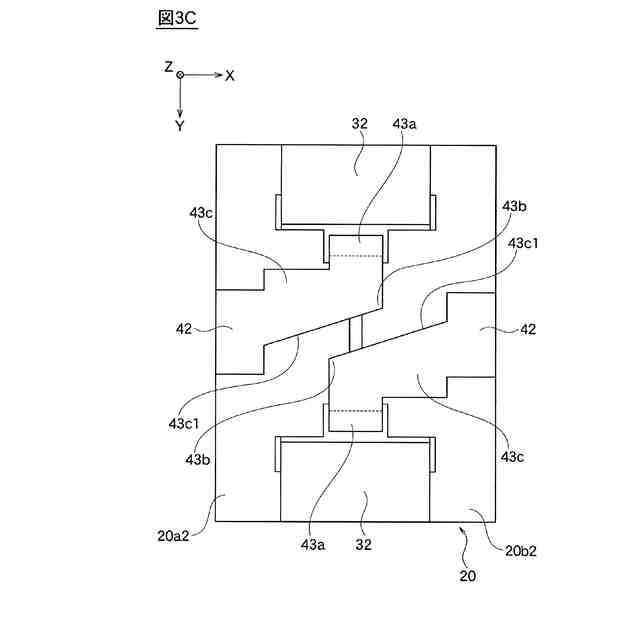

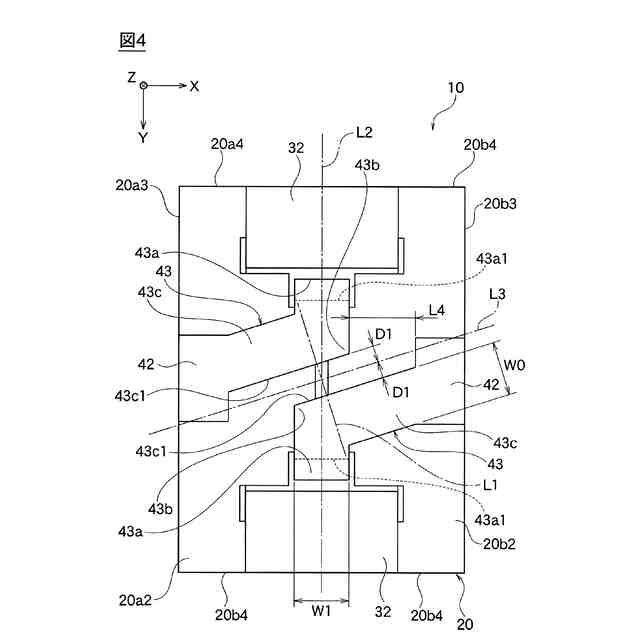

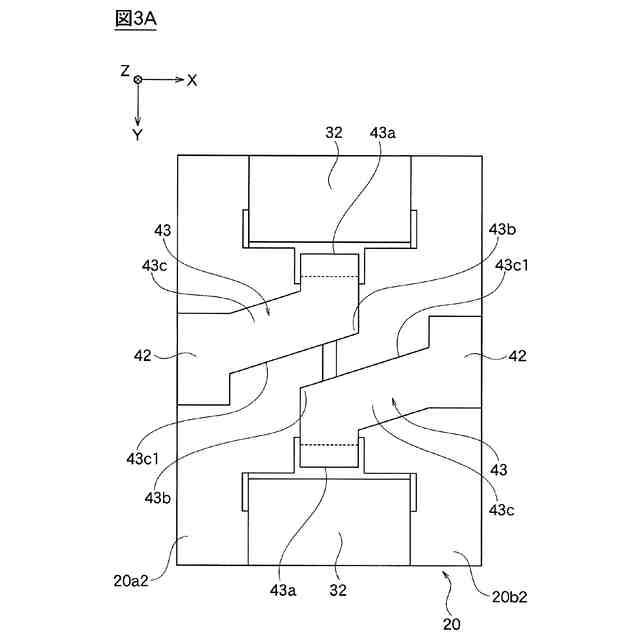

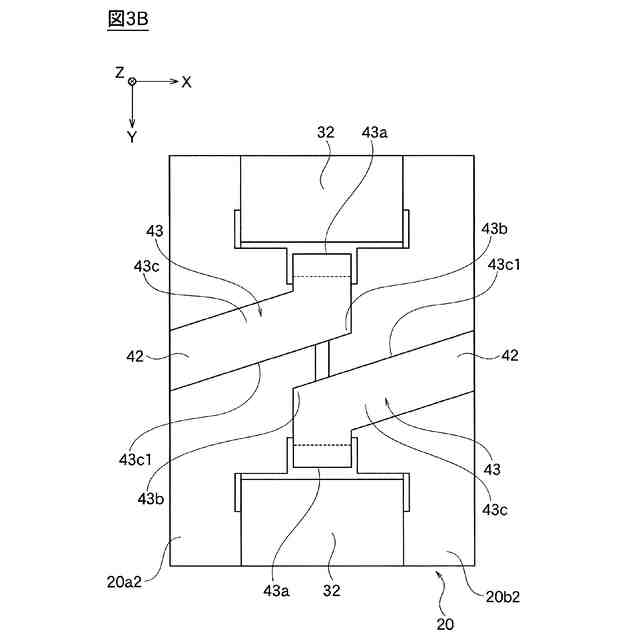

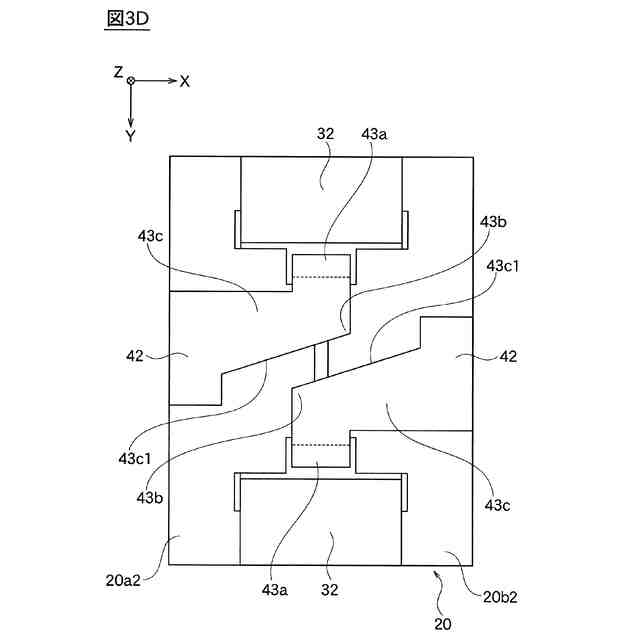

【解決手段】コア20の内部で、第2本体41は、第1本体31の内側に配置され、第1本体31に沿って延びており、第2導体40は、第2本体41に連続する第2実装部42を有し、第1導体30の第1実装部32と、第2導体40の第2実装部42とは、コア20の底面20a2,20b2に配置してあり、コア20の底面で、第2実装部42が第1実装部32とは異なる位置に引き出されるように、第2本体41と第2実装部42との間の第2引出部43が、引出方向を前記底面に沿って変化させる曲がり部43bを有する。

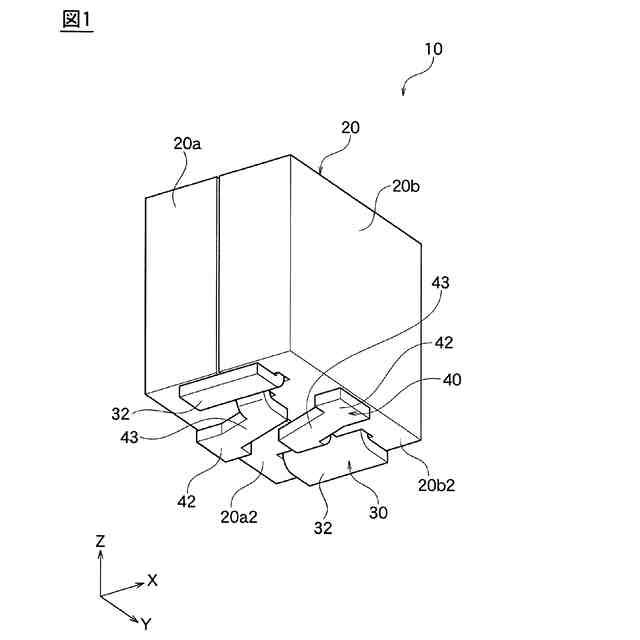

【選択図】図1
特許請求の範囲【請求項１】

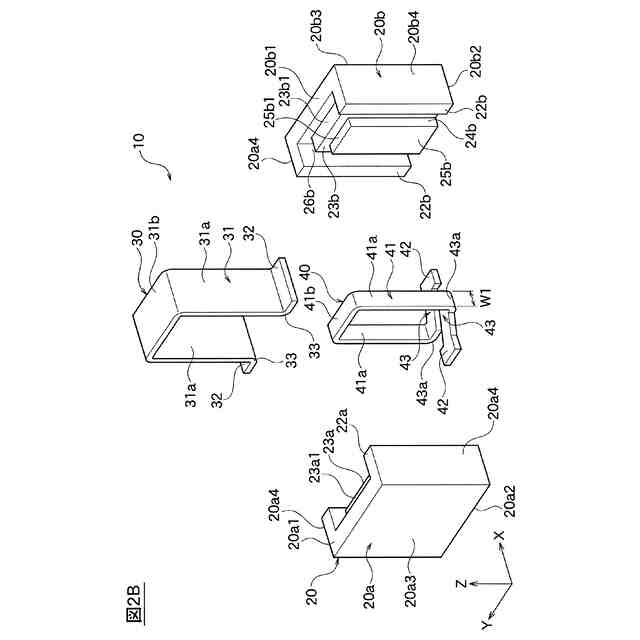

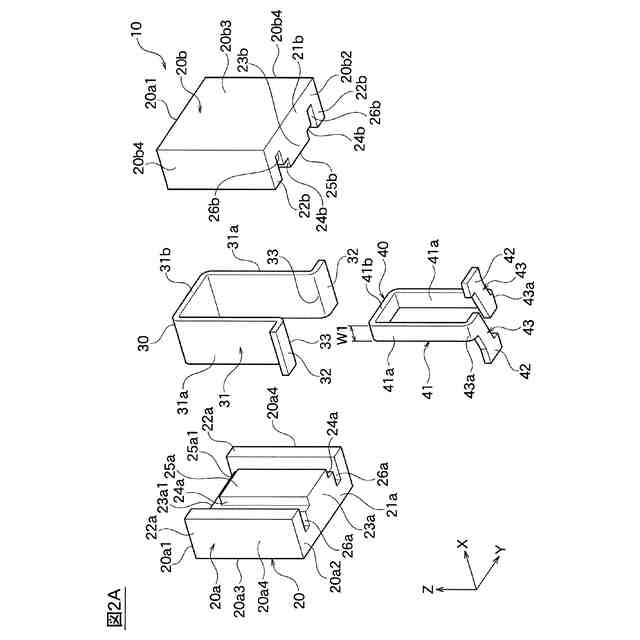

第１本体を持つ第１導体と、
前記第１本体の内側に配置され、少なくとも一部が前記第１本体に沿って延在する第２本体を持つ第２導体と、
前記第１本体と前記第２本体とが内部に配置されるコアと、を有するコイル装置であって、
前記コアの内部で、前記第２本体は、前記第１本体の内側に配置され、前記第１本体に沿って延びており、
前記第２導体は、前記第２本体に連続する第２実装部を有し、

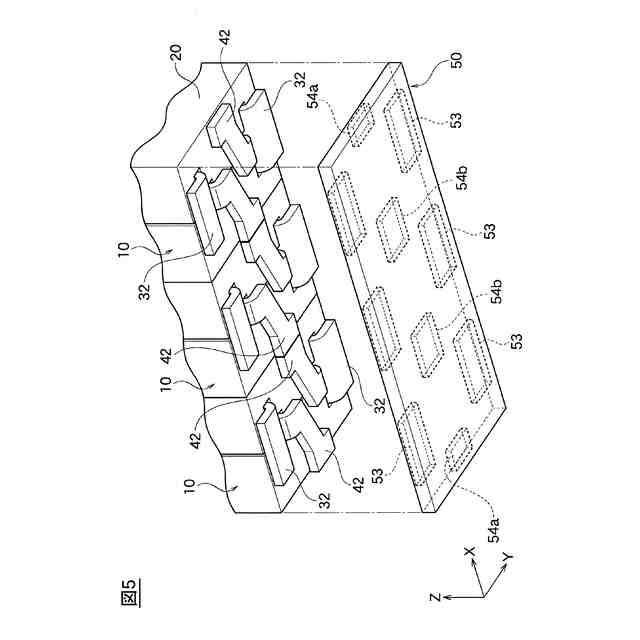

前記第１導体の第１実装部と、前記第２導体の前記第２実装部とは、前記コアの底面に配置してあり、
前記コアの底面で、前記第２実装部が前記第１実装部とは異なる位置に引き出されるように、前記第２本体と前記第２実装部との間の第２引出部が、引出方向を前記底面に沿って変化させる曲がり部を有するコイル装置。
続きを表示（約 990 文字）【請求項２】
前記第２引出部は、前記曲がり部と前記第２実装部とを連続させる中間部をさらに有し、
前記中間部は、前記曲がり部の外郭に連続する直線縁を有する請求項１に記載のコイル装置。
【請求項３】
前記第２引出部は、前記第２導体の両端に形成してある一対の第２引出部を有し、それぞれの前記第２引出部が、それぞれ前記直線縁を有し、これらの直線縁が、所定距離離れて平行に配置してあり、それぞれの第２実装部が、前コアの底面で相互に反対側に位置している請求項２に記載のコイル装置。
【請求項４】
前記コアは、第１コアと、前記第１コアに突き合わせられる第２コアとを有し、
前記第２実装部は、前記コアの底面において、前記第１実装部よりも、前記第１コアと前記第２コアとの突合せ方向に平行な第１軸に沿って外側に位置している請求項１に記載のコイル装置。
【請求項５】
前記第２実装部の導体幅は、前記第２引出部の導体幅よりも大きい請求項１に記載のコイル装置。
【請求項６】
前記第１実装部は、前記第１導体の両端に形成してある一対の第１実装部を有し、
前記第２実装部は、前記第２導体の両端に形成してある一対の第２実装部を有し、
前記コアの底面が、多角形を構成する少なくとも４つの外辺を有し、
一対の前記第１実装部が、４つの前記外辺の内の相互に反対側に位置する２つの前記外辺に向けて各々配置してあり、
一対の前記第２実装部が、前記第１実装部とは異なる相互に反対側に位置する前記外辺に向けて各々配置してある請求項１～５のいずれかに記載のコイル装置。
【請求項７】
前記第１導体および前記第２導体は、それぞれ１ターン以内の平板コイルの形状を有する請求項１～５のいずれかに記載のコイル装置。
【請求項８】
前記第２本体の幅は、前記第１本体の幅よりも狭い請求項１～５のいずれかに記載のコイル装置。
【請求項９】
前記コアの内面には、前記第２本体と前記第１本体の幅の相違に基づく段差部が具備してある請求項８に記載のコイル装置。
【請求項１０】
前記第１本体の表面には絶縁層が具備してある請求項１～５のいずれかに記載のコイル装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、たとえばインダクタなどとして用いられるコイル装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
たとえば下記の特許文献１に示すコイル装置が提案されている。従来のコイル装置では、コイルの実装部の距離が短いためショート不良の可能性があり、対策としてコイル間に樹脂スペーサを介在させる構造が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－３３７０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の目的は、樹脂スペーサなどを用いることなく、コイルを構成する導体間のショート不良を低減させることができるコイル装置を提供することである。
【課題を解決するための手段】
【０００５】
上記目的を達成するために、本発明の一態様に係るコイル装置は、
第１本体を持つ第１導体と、
前記第１本体の内側に配置され、少なくとも一部が前記第１本体に沿って延在する第２本体を持つ第２導体と、
前記第１本体と前記第２本体とが内部に配置されるコアと、を有するコイル装置であって、
前記コアの内部で、前記第２本体は、前記第１本体の内側に配置され、前記第１本体に沿って延びており、
前記第２導体は、前記第２本体に連続する第２実装部を有し、
前記第１導体の第１実装部と、前記第２導体の前記第２実装部とは、前記コアの底面に配置してあり、
前記コアの底面で、前記第２実装部が前記第１実装部とは異なる位置に引き出されるように、前記第２本体と前記第２実装部との間の第２引出部が、引出方向を前記底面に沿って変化させる曲がり部を有する。
【０００６】
このコイル装置では、コアの内部で、第２導体の第２本体は、第１導体の第１本体の内側に配置され、所定の間隔をあけて重ねて（二重に）配置されることになる。そのため、第１導体と第２導体の間で、磁束を効率よく伝達させることが可能であり、第１導体と第２導体の間の磁気結合を十分に大きくすることができる。
【０００７】
また、このコイル装置では、第２引出部が、コアの底面内で引出方向を変化させる曲がり部を有する。このため、樹脂スペーサを用いることなく、第２導体の端部同士の短絡防止、第１導体と第２導体との短絡防止を有効に確保することができる。
【０００８】
前記第２引出部は、前記曲がり部のみで構成してあってもよいが、前記曲がり部と前記第２実装部とを連続させる中間部をさらに有してもよい。前記中間部は、前記曲がり部の外郭に連続する直線縁を有することが好ましいが、曲線状の縁、ジグザグ状の縁、波形の縁であってもよい。
【０００９】
好ましくは、前記第２引出部は、前記第２導体の両端に形成してある一対の第２引出部を有し、それぞれの前記第２引出部が、それぞれ前記直線縁を有し、これらの直線縁が、所定距離離れて平行に配置してあり、それぞれの第２実装部が、前コアの底面で相互に反対側に位置している。
【００１０】
このように構成することで、一対の直線縁の間の絶縁距離を確保し易くなり、比較的小さな面積のコアの底面であっても、第２導体の両端に位置する第２引出部の相互間の絶縁を確保し易くなる。また、第２導体の両端に位置する第２実装部の間の絶縁も確保し易くなる。さらに、第１実装部と第２実装部との間の絶縁も確保し易くなる。
（【００１１】以降は省略されています）
