公開番号2025140417
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039816
出願日2024-03-14
発明の名称コイル部品
出願人TDK株式会社
代理人個人,個人,個人
主分類H01F 17/04 20060101AFI20250919BHJP(基本的電気素子)
要約【課題】一対の端子電極における短絡を抑制しつつ、コイル特性を確保できるコイル部品を提供する。

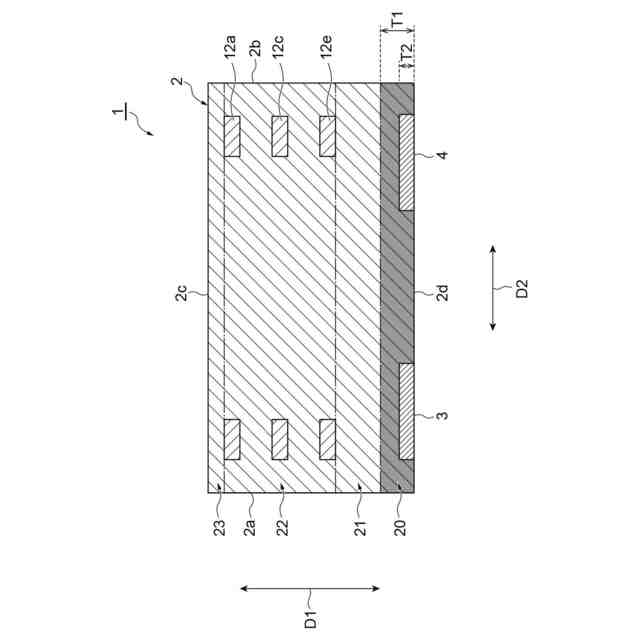

【解決手段】コイル部品1では、素体2は、主面2dを含むと共に第二方向D2における一対の端子電極3,4の間の領域を含む第一部分20と、第一部分20と最も主面2d側に位置するコイル導体層との第一方向D1における間の第二部分21と、最も主面2c側に位置するコイル導体層と最も主面2d側に位置するコイル導体層との第一方向D1における間の第三部分22であって、第一方向D1において対向するコイル導体層の間の領域を含まない第三部分22と、主面2cを含むと共に主面2cと第三部分22との第一方向D1における間の第四部分23と、を含み、第一部分20における金属磁性粒子の平均粒径は、第二部分21、第三部分22及び第四部分23のいずれかにおける金属磁性粒子の平均粒径よりも小さい。
【選択図】図4
特許請求の範囲【請求項１】
軟磁性材料の金属磁性粒子を複数含んで形成されており、第一方向において互いに対向している実装面及び主面を有している素体と、
前記実装面に露出して位置しており、第二方向において対向して配置されている一対の端子電極と、
前記素体内に配置され、複数のコイル導体によって構成されているコイルと、を備え、
前記素体は、
前記実装面を含むと共に前記第二方向における一対の前記端子電極の間の領域を含む第一部分と、
前記第一部分と最も前記実装面側に位置する前記コイル導体との前記第一方向における間の第二部分と、
最も前記主面側に位置する前記コイル導体と最も前記実装面側に位置する前記コイル導体との前記第一方向における間の第三部分であって、前記第一方向において対向する前記コイル導体の間の領域を含まない当該第三部分と、
前記主面を含むと共に前記主面と前記第三部分との前記第一方向における間の第四部分と、を含み、
前記第一部分における前記金属磁性粒子の平均粒径は、前記第二部分、前記第三部分及び前記第四部分のいずれかにおける前記金属磁性粒子の平均粒径よりも小さい、コイル部品。
続きを表示（約 770 文字）【請求項２】
一対の前記端子電極のそれぞれの少なくとも一部は、前記素体の内部に配置されている、請求項１に記載のコイル部品。
【請求項３】
前記第一方向における前記第一部分の第一寸法は、前記第一方向における前記端子電極の第二寸法よりも大きい、請求項１又は２に記載のコイル部品。
【請求項４】
前記第一寸法は、前記第二寸法の２倍以下である、請求項３に記載のコイル部品。
【請求項５】
前記第一部分は、前記第一方向において、一対の前記端子電極のそれぞれと前記コイルとの間に設けられている、請求項１又は２に記載のコイル部品。
【請求項６】

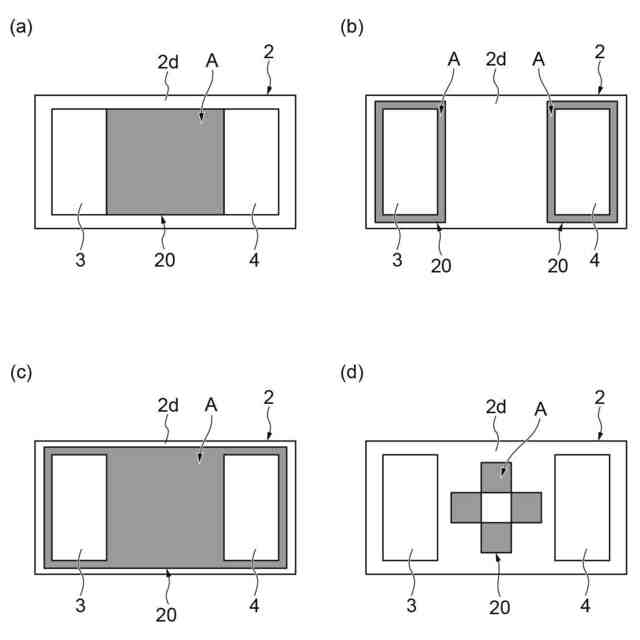

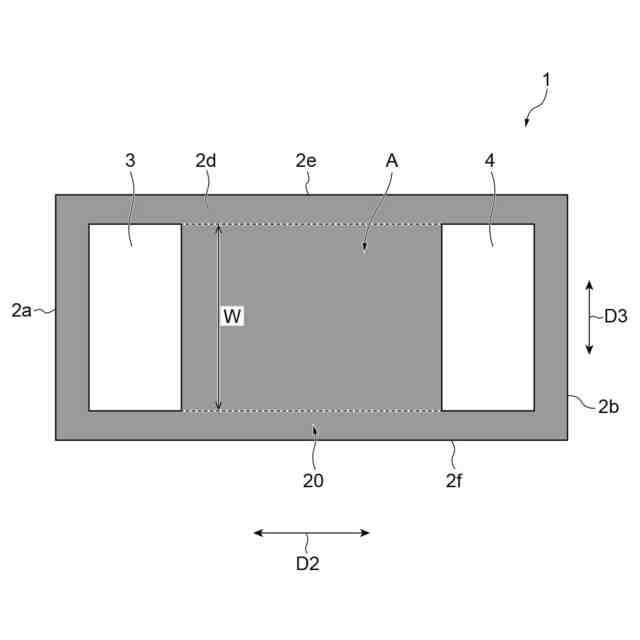

前記第一部分は、前記第一方向から見て、前記第二方向に直交する第三方向における前記端子電極の寸法以上の領域を含む、請求項１又は２に記載のコイル部品。
【請求項７】

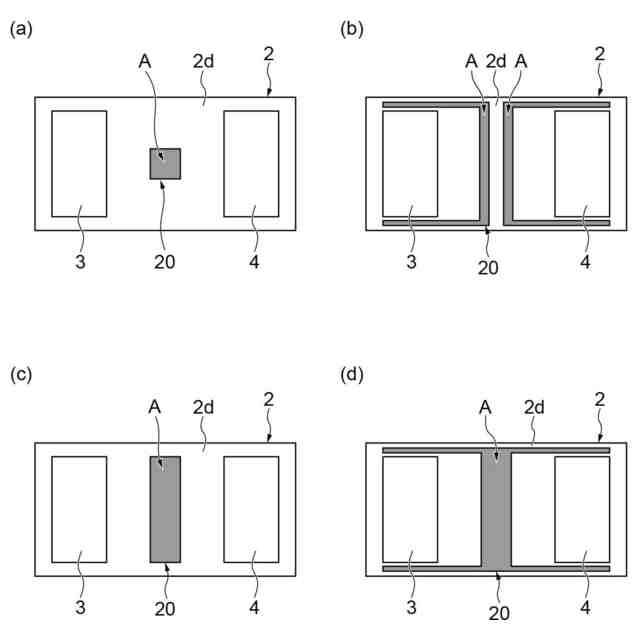

前記第一部分は、前記第一方向から見て、前記第二方向における一対の前記端子電極の間の全ての前記領域を含む、請求項１又は２に記載のコイル部品。
【請求項８】
前記第一部分は、前記端子電極の周囲の領域を含む、請求項１又は２に記載のコイル部品。
【請求項９】
前記第一部分において、前記端子電極の周囲に位置する前記金属磁性粒子の一部は、前記端子電極に埋設されている、請求項１又は２に記載のコイル部品。
【請求項１０】
前記第一部分において、前記金属磁性粒子は、楕円体状をなす通常粒子と、前記通常粒子よりも厚さ方向について扁平な楕円体状をなす扁平粒子と、を有し、
前記扁平粒子の一部は、当該扁平粒子の長手方向が前記端子電極の外面に交差するように、前記端子電極に埋設されている、請求項９に記載のコイル部品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コイル部品に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
コイル部品は、素体と、素体の内部に配置されているコイルと、素体の実装面に配置されており、コイルと接続されている一対の端子電極と、を備える（たとえば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１４１０７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の一側面は、一対の端子電極における短絡を抑制しつつ、コイル特性を確保できるコイル部品を提供することを目的とする。
【課題を解決するための手段】
【０００５】
（１）本発明の一側面に係るコイル部品は、軟磁性材料の金属磁性粒子を複数含んで形成されており、第一方向において互いに対向している実装面及び主面を有している素体と、実装面に露出して位置しており、第二方向において対向して配置されている一対の端子電極と、素体内に配置され、複数のコイル導体によって構成されているコイルと、を備え、素体は、実装面を含むと共に第二方向における一対の端子電極の間の領域を含む第一部分と、第一部分と最も実装面側に位置するコイル導体との第一方向における間の第二部分と、最も主面側に位置するコイル導体と最も実装面側に位置するコイル導体との第一方向における間の第三部分であって、第一方向において対向するコイル導体の間の領域を含まない当該第三部分と、主面を含むと共に主面と第三部分との第一方向における間の第四部分と、を含み、第一部分における金属磁性粒子の平均粒径は、第二部分、第三部分及び第四部分のいずれかにおける金属磁性粒子の平均粒径よりも小さい。
【０００６】
本発明の一側面に係るコイル部品では、第一部分における金属磁性粒子の平均粒径は、第二部分、第三部分及び第四部分のいずれかにおける金属磁性粒子の平均粒径よりも小さい。これにより、コイル部品では、一対の端子電極間に存在する金属磁性粒子の存在数を、他の部分に比べて増加させることができる。そのため、コイル部品では、一対の端子電極間に存在する金属磁性粒子の界面の数を十分に確保でき、一対の端子電極間の耐電圧を向上できる。よって、コイル部品では、一対の端子電極における短絡を抑制できる。
【０００７】
コイル部品では、第二部分、第三部分及び第四部分のいずれかにおける金属磁性粒子の平均粒径は、第一部分における金属磁性粒子の平均粒径よりも大きい。これにより、コイル部品では、第二部分、第三部分及び第四部分において透磁率を確保できる。したがって、コイル部品では、インダクタンスを確保できるため、コイル特性を維持することができる。
【０００８】
（２）上記（１）のコイル部品において、一対の端子電極のそれぞれの少なくとも一部は、素体の内部に配置されていてもよい。
【０００９】
（３）上記（１）又は（２）のコイル部品において、第一方向における第一部分の第一寸法は、第一方向における端子電極の第二寸法よりも大きくてもよい。この構成では、素体の内部に配置されている一対の端子電極間に存在する金属磁性粒子の界面の数を十分に確保できる。そのため、コイル部品では、一対の端子電極が素体の内部に配置されている構成において、一対の端子電極間の耐電圧を向上できる。
【００１０】
（４）上記（３）のコイル部品において、第一寸法は、第二寸法の２倍以下であってもよい。第一部分の第一寸法が第二寸法の２倍よりも大きくなると、素体の透磁率が低下し得る。コイル部品では、第一部分の第一寸法を第二寸法の２倍以下とすることにより、一対の端子電極における短絡を抑制しつつ、コイル特性を確保できる。
（【００１１】以降は省略されています）
