特許ウォッチ

公開番号2025152506
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024054411
出願日2024-03-28
発明の名称ポリオレフィン系樹脂発泡成形体及びその利用
出願人株式会社カネカ
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類C08J 9/228 20060101AFI20251002BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】変形が小さく、低周波数域での吸音性能に優れるポリオレフィン系樹脂発泡成形体を実現する。
【解決手段】異形度が2.10以上でありかつ連続気泡率が15%未満のポリオレフィン系樹脂発泡粒子Aと、連続気泡率15%～70%のポリオレフィン系樹脂発泡粒子Bと、を含む混合ポリオレフィン系樹脂発泡粒子を含むポリオレフィン系樹脂発泡成形体であって、ポリオレフィン系樹脂発泡粒子Aの体積添加率Vaとポリオレフィン系樹脂発泡粒子Bの体積添加率Vbとの比Vb/Vaが0.01～5.0である、ポリオレフィン系樹脂発泡成形体により、前記課題を解決する。
【選択図】なし
特許請求の範囲【請求項１】
異形度が２．１０以上でありかつ連続気泡率が１５％未満のポリオレフィン系樹脂発泡粒子Ａと、
連続気泡率１５％～７０％のポリオレフィン系樹脂発泡粒子Ｂと、を含む混合ポリオレフィン系樹脂発泡粒子を含むポリオレフィン系樹脂発泡成形体であって、
前記ポリオレフィン系樹脂発泡粒子Ａの体積添加率Ｖａと前記ポリオレフィン系樹脂発泡粒子Ｂの体積添加率Ｖｂとの比Ｖｂ／Ｖａが０．０１～５．０である、ポリオレフィン系樹脂発泡成形体。
続きを表示（約 500 文字）【請求項２】
前記ポリオレフィン系樹脂発泡粒子Ａおよび前記ポリオレフィン系樹脂発泡粒子Ｂは、ポリプロピレン系樹脂を含む、請求項１に記載のポリオレフィン系樹脂発泡成形体。
【請求項３】
前記ポリオレフィン系樹脂発泡粒子Ａおよび前記ポリオレフィン系樹脂発泡粒子Ｂは、ポリスチレン系樹脂を含み、
前記ポリオレフィン系樹脂発泡粒子Ａおよび前記ポリオレフィン系樹脂発泡粒子Ｂそれぞれにおけるポリスチレン系樹脂の含有量は、ポリオレフィン系樹脂１００重量％に対して、５０重量％未満である、請求項１に記載のポリオレフィン系樹脂発泡成形体。
【請求項４】
異形度が２．１０以上でありかつ連続気泡率が１５％未満のポリオレフィン系樹脂発泡粒子Ａと、連続気泡率１５％～７０％のポリオレフィン系樹脂発泡粒子Ｂと、を含む混合ポリオレフィン系樹脂発泡粒子を型内発泡成形する工程を有し、
前記ポリオレフィン系樹脂発泡粒子Ａの体積添加率Ｖａと前記ポリオレフィン系樹脂発泡粒子Ｂの体積添加率Ｖｂとの比Ｖｂ／Ｖａが０．０１～５．０である、ポリオレフィン系樹脂発泡成形体の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明はポリオレフィン系樹脂発泡成形体及びその利用に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
カーボンニュートラルの観点から、発泡体においてもリサイクルが求められている。簡易なリサイクル方法として、発泡体を破砕し、それを通常の発泡粒子に混ぜて成形する方法がある。
【０００３】
例えば特許文献１には、発泡成形体を破砕することにより得られた独立気泡率１０％～５０％の粉砕発泡粒子と独立気泡率が８０％以上である通常の発泡粒子とを混合した混合発泡粒子を用いて発泡成形体を製造する技術が開示されている。特許文献１の技術により生産性良く、変形収縮の小さい成形体を得ている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－１４４７４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１の成形方法では、通常の発泡粒子と粉砕発泡粒子とが共にしっかり融着するため、得られる発泡成形体は変形が大きくなり易く、粉砕発泡粒子の添加比率を高めることは困難である。また、得られる発泡成形体の低周波数域での吸音性能に関しても改善の余地があった。
【０００６】
本発明の一態様は、変形が小さく、低周波数域での吸音性能に優れるポリオレフィン系樹脂発泡成形体およびその利用を実現することを目的とする。
【課題を解決するための手段】
【０００７】
前記の課題を解決するために、本発明の一態様は、以下の構成を含むものである。
【０００８】
〔１〕異形度が２．１０以上でありかつ連続気泡率が１５％未満のポリオレフィン系樹脂発泡粒子Ａと、連続気泡率１５％～７０％のポリオレフィン系樹脂発泡粒子Ｂと、を含む混合ポリオレフィン系樹脂発泡粒子を含むポリオレフィン系樹脂発泡成形体であって、前記ポリオレフィン系樹脂発泡粒子Ａの体積添加率Ｖａと前記ポリオレフィン系樹脂発泡粒子Ｂの体積添加率Ｖｂとの比Ｖｂ／Ｖａが０．０１～５．０である、ポリオレフィン系樹脂発泡成形体。
【０００９】
〔２〕前記ポリオレフィン系樹脂発泡粒子Ａおよび前記ポリオレフィン系樹脂発泡粒子Ｂは、ポリプロピレン系樹脂を含む、〔１〕のポリオレフィン系樹脂発泡成形体。
【００１０】
〔３〕前記ポリオレフィン系樹脂発泡粒子Ａおよび前記ポリオレフィン系樹脂発泡粒子Ｂは、ポリスチレン系樹脂を含み、前記ポリオレフィン系樹脂発泡粒子Ａおよび前記ポリオレフィン系樹脂発泡粒子Ｂそれぞれにおけるポリスチレン系樹脂の含有量は、ポリオレフィン系樹脂１００重量％に対して、５０重量％未満である、〔１〕または〔２〕のポリオレフィン系樹脂発泡成形体。

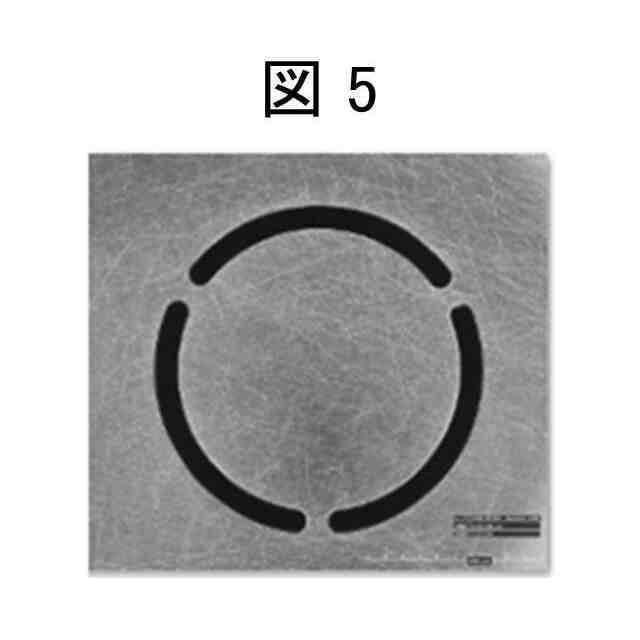

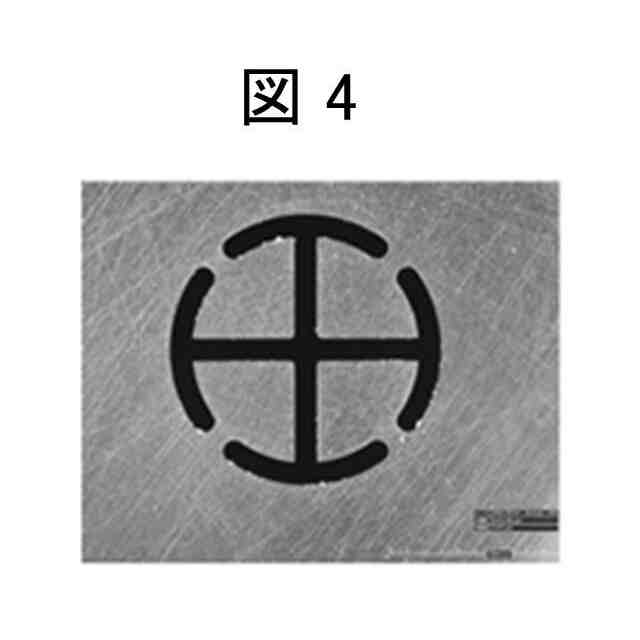

（【００１１】以降は省略されています）

関連特許
