公開番号2025153287
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055679
出願日2024-03-29
発明の名称端末装置、通信システム、通信方法及びプログラム
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G06F 21/57 20130101AFI20251002BHJP(計算;計数)
要約【課題】電子機器についてのセキュリティー上の課題がある。
【解決手段】通信処理部は、改ざん検知の対象の電子機器と通信を行うための処理を行う。コマンド送信部は、電子機器が実行すべきコマンドが示されたコマンド情報を電子機器に送信する。実行結果取得部は、電子機器がコマンド情報を実行した実行結果を示す第1情報を電子機器から取得する。改ざん判定部は、改ざんされていない状態の電子機器がコマンド情報を実行した実行結果に対応し予め記憶された第2情報と、第1情報とに基づいて、電子機器が改ざんされているか否かを判定する。
【選択図】図2
特許請求の範囲【請求項１】
改ざん検知の対象の電子機器と通信を行うための処理を行う通信処理部と、
前記電子機器が実行すべきコマンドが示されたコマンド情報を前記電子機器に送信するコマンド送信部と、
前記電子機器が前記コマンド情報を実行した実行結果を示す第１情報を前記電子機器から取得する実行結果取得部と、
改ざんされていない状態の前記電子機器が前記コマンド情報を実行した実行結果に対応し予め記憶された第２情報と、前記第１情報とに基づいて、前記電子機器が改ざんされているか否かを判定する改ざん判定部と、
を有する、端末装置。
続きを表示（約 1,400 文字）【請求項２】
前記改ざん判定部は、前記第１情報と前記第２情報とが一致している場合に、前記電子機器が改ざんされていないと判定する、
請求項１に記載の端末装置。
【請求項３】
前記第１情報と前記第２情報とが一致していない場合に、前記通信処理部は、前記電子機器との通信を終了するための処理を行う、
請求項２に記載の端末装置。
【請求項４】
前記コマンド情報は、前記電子機器が改ざんされた場合に変更される値を使用する処理を含む、
請求項１に記載の端末装置。
【請求項５】
前記コマンド情報は、前記電子機器のＲＯＭのサイズを使用する処理を含む、
請求項４に記載の端末装置。
【請求項６】
前記コマンド情報のパターンは複数あり、
前記コマンド情報の複数のパターンから前記電子機器に送信される前記コマンド情報のパターンを選択する選択部、
をさらに有し、
前記コマンド送信部は、複数のパターンから選択されたパターンの前記コマンド情報を、前記電子機器に送信する、
請求項１に記載の端末装置。
【請求項７】
前記第２情報は、改ざんされていない状態の前記電子機器の処理を仮想的に実現して前記コマンド情報を実行することによって生成される、
請求項１に記載の端末装置。
【請求項８】
改ざん検知の対象の電子機器と、
前記電子機器と通信可能に接続される端末装置と、
を有し、
前記端末装置は、
前記電子機器と通信を行うための処理を行う通信処理部と、
前記電子機器が実行すべきコマンドが示されたコマンド情報を前記電子機器に送信するコマンド送信部と、
前記電子機器が前記コマンド情報を実行した実行結果を示す第１情報を前記電子機器から取得する実行結果取得部と、
改ざんされていない状態の前記電子機器が前記コマンド情報を実行した実行結果に対応し予め記憶された第２情報と、前記第１情報とに基づいて、前記電子機器が改ざんされているか否かを判定する改ざん判定部と、
を有する、
通信システム。
【請求項９】
改ざん検知の対象の電子機器と通信を行うための処理を行い、
前記電子機器が実行すべきコマンドが示されたコマンド情報を前記電子機器に送信し、
前記電子機器が前記コマンド情報を実行した実行結果を示す第１情報を前記電子機器から取得し、
改ざんされていない状態の前記電子機器が前記コマンド情報を実行した実行結果に対応し予め記憶された第２情報と、前記第１情報とに基づいて、前記電子機器が改ざんされているか否かを判定する、
通信方法。
【請求項１０】
改ざん検知の対象の電子機器と通信を行うための処理を行うステップと、
前記電子機器が実行すべきコマンドが示されたコマンド情報を前記電子機器に送信するステップと、
前記電子機器が前記コマンド情報を実行した実行結果を示す第１情報を前記電子機器から取得するステップと、
改ざんされていない状態の前記電子機器が前記コマンド情報を実行した実行結果に対応し予め記憶された第２情報と、前記第１情報とに基づいて、前記電子機器が改ざんされているか否かを判定するステップと、
をコンピューターに実行させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は端末装置、通信システム、通信方法及びプログラムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１は、ユーザーが使用するコンピューターと、印刷処理を行う複数のプリンターと、プリンターの情報を管理する情報管理サーバーを有するシステムを開示する。特許文献１は、ユーザーがコンピューターにプリンタードライバーをインストールする際に、情報管理サーバーがプリンターの一覧を提示することを、開示する。また、特許文献１は、提示されたプリンターの一覧から選択された、印刷出力するプリンターのインストールに必要となるＩＰ（Internet Protocol）アドレスを取得することを、開示する。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－３３０７４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１にかかる技術では、コンピューターがネットワークを介して複数のプリンターと接続され、コンピューターは、情報管理サーバーからプリンターのＩＰアドレスを取得できる。しかしながら、特許文献１は、プリンターが第三者によって改ざんされた場合のセキュリティーについて、何ら開示していない。したがって、特許文献１にかかる技術では、プリンター等の電子機器との通信についてのセキュリティー上の課題がある。
【課題を解決するための手段】
【０００５】
本開示にかかる端末装置は、改ざん検知の対象の電子機器と通信を行うための処理を行う通信処理部と、前記電子機器が実行すべきコマンドが示されたコマンド情報を前記電子機器に送信するコマンド送信部と、前記電子機器が前記コマンド情報を実行した実行結果を示す第１情報を前記電子機器から取得する実行結果取得部と、改ざんされていない状態の前記電子機器が前記コマンド情報を実行した実行結果に対応し予め記憶された第２情報と、前記第１情報とに基づいて、前記電子機器が改ざんされているか否かを判定する改ざん判定部と、を有する。
【０００６】
本開示にかかる通信システムは、改ざん検知の対象の電子機器と、前記電子機器と通信可能に接続される端末装置と、を有し、前記端末装置は、前記電子機器と通信を行うための処理を行う通信処理部と、前記電子機器が実行すべきコマンドが示されたコマンド情報を前記電子機器に送信するコマンド送信部と、前記電子機器が前記コマンド情報を実行した実行結果を示す第１情報を前記電子機器から取得する実行結果取得部と、改ざんされていない状態の前記電子機器が前記コマンド情報を実行した実行結果に対応し予め記憶された第２情報と、前記第１情報とに基づいて、前記電子機器が改ざんされているか否かを判定する改ざん判定部と、を有する。
【０００７】
本開示にかかる通信方法は、改ざん検知の対象の電子機器と通信を行うための処理を行い、前記電子機器が実行すべきコマンドが示されたコマンド情報を前記電子機器に送信し、前記電子機器が前記コマンド情報を実行した実行結果を示す第１情報を前記電子機器から取得し、改ざんされていない状態の前記電子機器が前記コマンド情報を実行した実行結果に対応し予め記憶された第２情報と、前記第１情報とに基づいて、前記電子機器が改ざんされているか否かを判定する。
【０００８】
本開示にかかるプログラムは、改ざん検知の対象の電子機器と通信を行うための処理を行うステップと、前記電子機器が実行すべきコマンドが示されたコマンド情報を前記電子機器に送信するステップと、前記電子機器が前記コマンド情報を実行した実行結果を示す第１情報を前記電子機器から取得するステップと、改ざんされていない状態の前記電子機器が前記コマンド情報を実行した実行結果に対応し予め記憶された第２情報と、前記第１情報とに基づいて、前記電子機器が改ざんされているか否かを判定するステップと、をコンピューターに実行させる。
【図面の簡単な説明】
【０００９】
実施の形態１にかかる通信システムを示す図である。

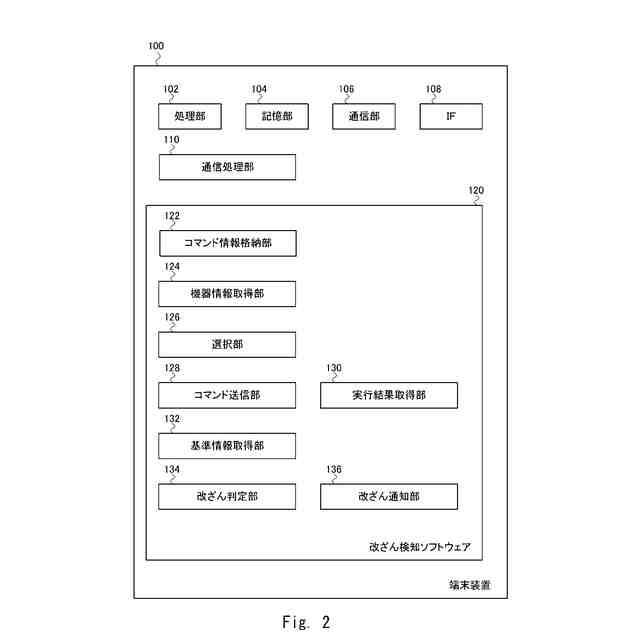

実施の形態１にかかる端末装置の構成を示す図である。

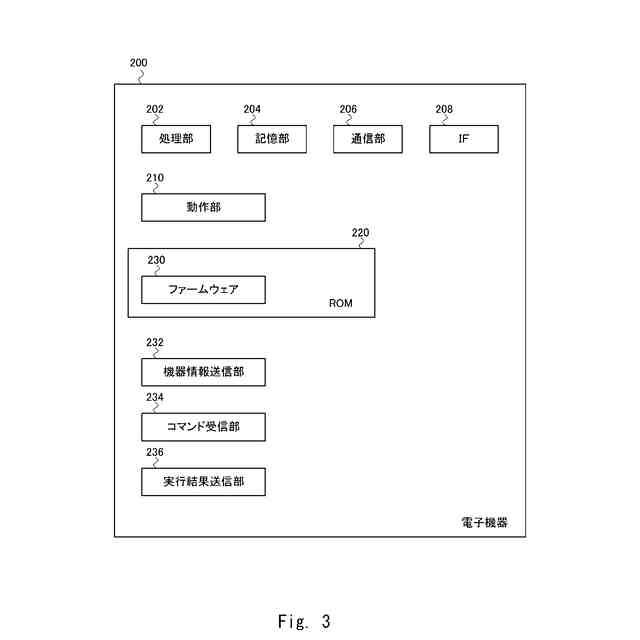

実施の形態１にかかる電子機器の構成を示す図である。

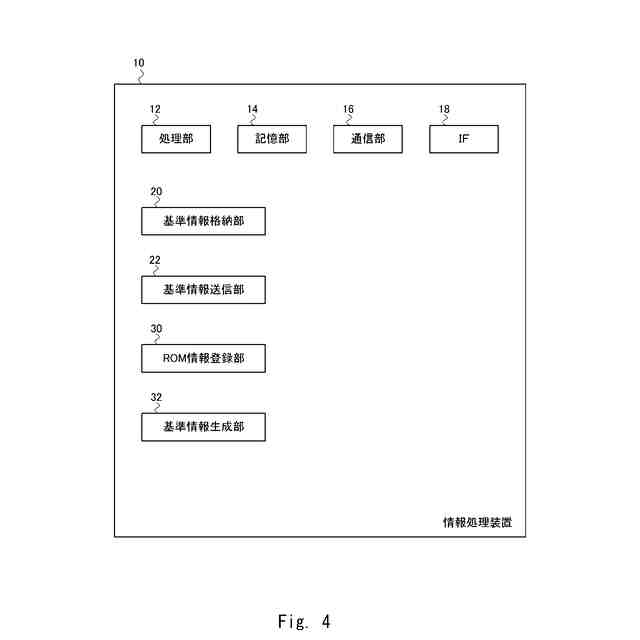

実施の形態１にかかる情報処理装置の構成を示す図である。

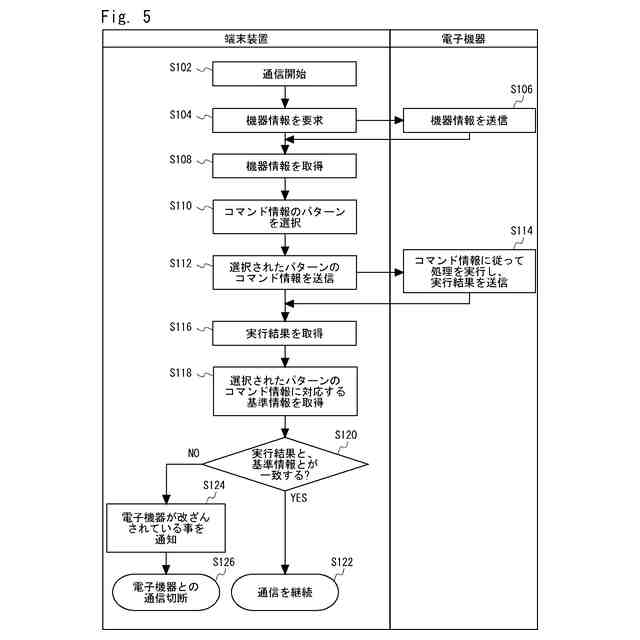

実施の形態１にかかる通信システムにおいて実行される通信方法を示すフローチャートである。

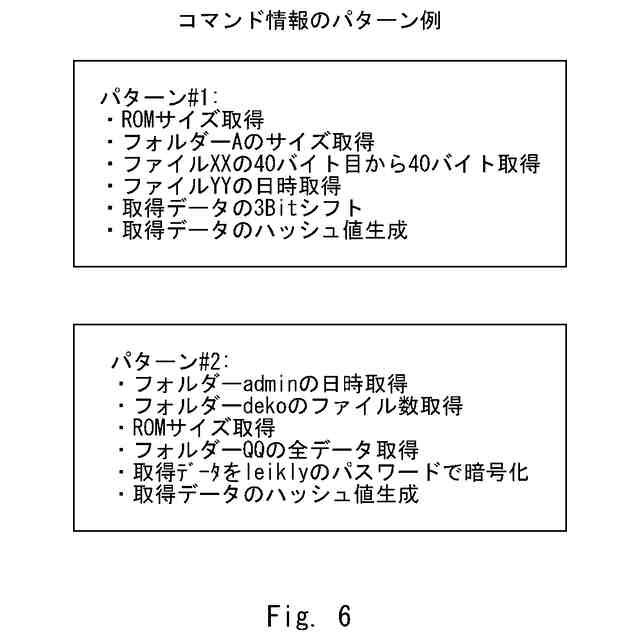

実施の形態１にかかるコマンド情報の具体例を示す図である。
実施の形態１にかかる通信システムの処理の具体例を示す図である。
実施の形態２にかかる端末装置の構成を示す図である。
【発明を実施するための形態】
【００１０】
（実施の形態１）
以下、実施形態について、図面を参照しながら説明する。説明の明確化のため、以下の記載及び図面は、適宜、省略、及び簡略化がなされている。また、各図面において、同一の要素には同一の符号が付されており、必要に応じて重複説明は省略されている。
（【００１１】以降は省略されています）
