公開番号2025153217
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055570
出願日2024-03-29
発明の名称プロジェクター、およびプロジェクションシステム
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G03B 21/14 20060101AFI20251002BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】プロジェクターにおいて、移動量に基づく投射画像の調整を正確に行う。
【解決手段】本発明の一つの態様のプロジェクターは、第1波長の第1光を含む可視光を射出する可視光光源装置と、不可視光を射出する不可視光光源装置と、第1光と不可視光とを合成し第1合成光とする第1光合成素子と、第1合成光を変調する第1液晶パネルと、可視光光源装置と第1光合成素子との間で第1光を透過する第1入射側偏光板と、第1液晶パネルの光射出側で第1合成光を透過する第1射出側偏光板と、第1液晶パネルから射出される第1合成光を投射する投射光学系と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
第１波長の第１光を含む可視光を射出する可視光光源装置と、
不可視光を射出する不可視光光源装置と、
前記第１光と不可視光とを合成し第１合成光とする第１光合成素子と、
前記第１合成光を変調する第１液晶パネルと、
前記可視光光源装置と前記第１光合成素子との間で前記第１光を透過する第１入射側偏光板と、
前記第１液晶パネルの光射出側で前記第１合成光を透過する第１射出側偏光板と、
前記第１液晶パネルから射出される前記第１合成光を投射する投射光学系と、
を備える、
プロジェクター。
続きを表示（約 1,300 文字）【請求項２】
前記可視光光源装置から射出された前記可視光を、前記第１光、前記第１波長とは異なる第２波長の第２光、並びに前記第１波長および前記第２波長の両方と異なる第３波長の第３光に分離する色分離光学系と、
前記第２光を変調する第２液晶パネルと、
前記第３光を変調する第３液晶パネルと、
前記第２液晶パネルの光入射側で前記第２光を透過する第２入射側偏光板と、
前記第２液晶パネルの光射出側で前記第２光を透過する第２射出側偏光板と、
前記第３液晶パネルの光入射側で前記第３光を透過する第３入射側偏光板と、
前記第３液晶パネルの光射出側で前記第３光を透過する第３射出側偏光板と、
前記第１液晶パネルから射出される前記第１合成光、前記第２液晶パネルから射出される前記第２光、および前記第３液晶パネルから射出される前記第３光を合成し第２合成光とする第２光合成素子と、を備え、
前記投射光学系は、前記第２光合成素子から射出される前記第２合成光を投射する、
請求項１に記載のプロジェクター。
【請求項３】
前記第１光は、緑色光である、
請求項２に記載のプロジェクター。
【請求項４】
前記第１光は、赤色光であり、
前記不可視光は、赤外光である、
請求項２に記載のプロジェクター。
【請求項５】
前記第１光は、青色光であり、
前記不可視光は、赤外光である、
請求項２に記載のプロジェクター。
【請求項６】
前記第１光合成素子は、ダイクロイックミラーであり、
前記不可視光が、前記不可視光光源装置と前記第１液晶パネルとの間で透過、又は反射するダイクロイックミラーは、１枚である、
請求項１に記載のプロジェクター。
【請求項７】
前記不可視光光源装置は、前記不可視光を射出する発光ダイオード光源を有する、
請求項１に記載のプロジェクター。
【請求項８】
前記不可視光光源装置は、前記不可視光を射出するレーザー光源を有する、
請求項１に記載のプロジェクター。
【請求項９】
前記不可視光光源装置は、前記レーザー光源から射出される前記不可視光を透過して偏光を解消する偏光解消板を有する、
請求項８に記載のプロジェクター。
【請求項１０】
前記偏光解消板は、
第１基板と、
前記第１基板に対向して配置された第２基板と、
前記第１基板に積層され、液晶分子の配向方位を規制する配向規制力の無い第１有機膜と、
前記第２基板に積層され、液晶分子の配向方位を規制する配向規制力の無い第２有機膜と、
前記第１有機膜と前記第２有機膜との間に配置され、前記第１有機膜および前記第２有機膜に対して、長軸方向が無秩序に向いた状態で配置される液晶分子を含む液晶層と、を有する、
請求項９に記載のプロジェクター。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、プロジェクター、およびプロジェクションシステムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
プロジェクター等の画像表示装置では、表示対象の可視画像の制御を行うために、可視画像と、赤外画像等の不可視画像とをスクリーン上に重畳し、不可視画像から取得可能な情報に基づいて制御を行う場合がある。例えば、特許文献１には、光源から発せられる光から赤外光を分離して専用の光変調素子を介して投射画像に重畳するプロジェクターが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－１７６１９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述の特許文献１に開示されている装置では、不可視光の光路が可視光の光路と異なる位置に配置されている。そのため、可視光の各色光の光路上での要因による投射画像の移動やずれを、不可視光の光路上で正確に再現されず、投射画像の調整を正確に実施することが難しいという課題があった。
【課題を解決するための手段】
【０００５】
上記の課題を解決するために、本発明の一つの態様のプロジェクターは、第１波長の第１光を含む可視光を射出する可視光光源装置と、不可視光を射出する不可視光光源装置と、前記第１光と不可視光とを合成し第１合成光とする第１光合成素子と、前記第１合成光を変調する第１液晶パネルと、前記可視光光源装置と前記第１光合成素子との間で前記第１光を透過する第１入射側偏光板と、前記第１液晶パネルの光射出側で前記第１合成光を透過する第１射出側偏光板と、前記第１液晶パネルから射出される前記第１合成光を投射する投射光学系と、を備える。
【０００６】
本発明の一つの態様のプロジェクションシステムは、前記プロジェクターと、前記プロジェクターから投射される不可視光の投射画像を撮像する撮像装置と、を有し、前記プロジェクターは、前記投射光学系を移動させ前記投射画像の位置を変化させる移動機構と、前記撮像装置により撮像された画像を基に前記移動機構を制御する制御部と、を備える。
【０００７】
本発明の一つの態様のプロジェクションシステムは、前記プロジェクターと、前記プロジェクターから投射される不可視光の投射画像を撮像する撮像装置と、を有し、前記プロジェクターは、前記撮像装置により撮像された画像を基に前記第１液晶パネルの画像表示領域において形成される画像の領域を変化させる制御部と、を備える。
【図面の簡単な説明】
【０００８】
一実施形態のプロジェクターの概略図である。

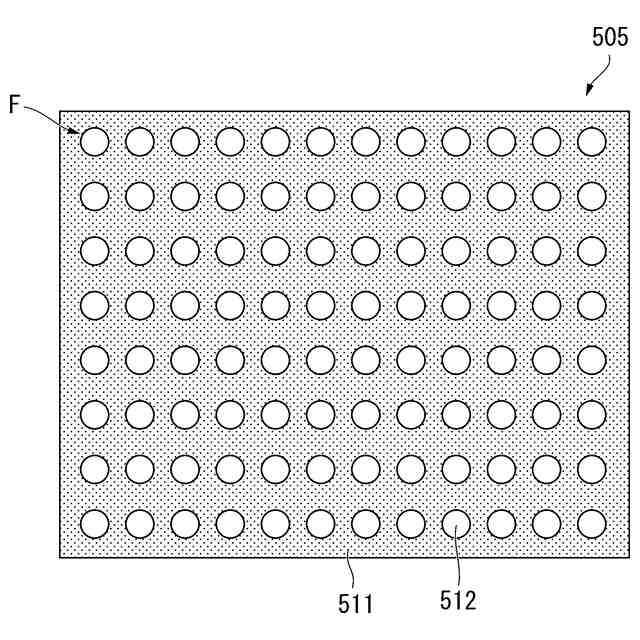

一実施形態の透光性部材の平面模式図である。
一実施形態の透光性部材の断面模式図である。
一実施形態のプロジェクターにおいて第１合成光の偏光状態を説明するための概念図である。
一実施形態のプロジェクターにおける投射光学系、第１液晶パネルおよび透光性部材の位置関係を説明する模式図である。
変形例１の透光性部材の平面模式図である。

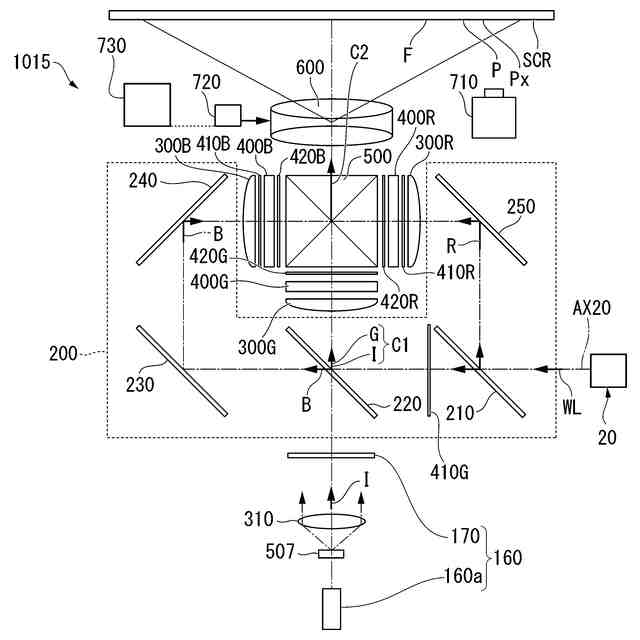

変形例２のプロジェクターの概略図である。

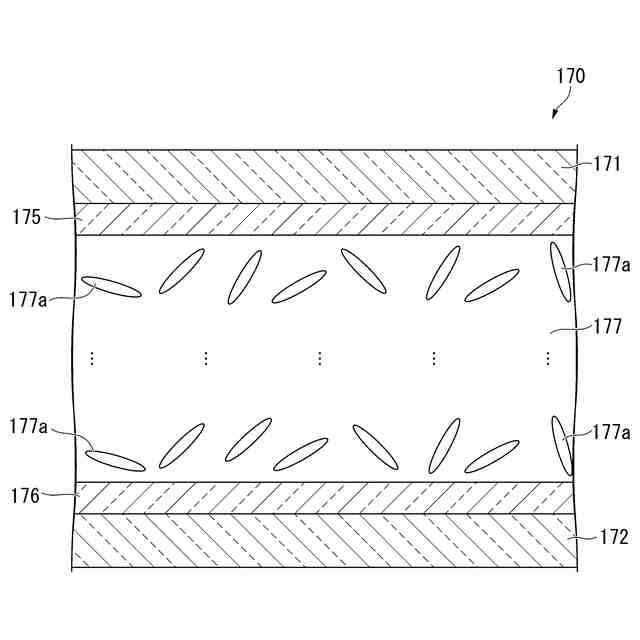

変形例２のプロジェクターに用いられる偏光解消板の断面模式図である。
変形例２に採用可能な第１レーザー光源および第２レーザー光源の概略図である。
図９に示す発光領域から発せられる光の偏光の状態をポアンカレ球で示した図である。
変形例３のプロジェクターの概略図である。
変形例４のプロジェクターの概略図である。
変形例５のプロジェクションシステムを示す模式図であり、初期状態、又は画像の補正を行った後の投射画像を示す図である。
変形例５のプロジェクションシステムを示す模式図であり、画像の補正を行う前の投射画像を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の一実施形態について、図面に基づいて説明する。
図１は、一実施形態のプロジェクションシステム１６の構成を示す概略図である。以下の各図面では、各構成要素を見やすくするため、構成要素によって寸法の縮尺を変えている場合がある。
【００１０】
（プロジェクションシステム）
プロジェクションシステム１６は、プロジェクター１５と、撮像装置７１０と、を有する。プロジェクター１５は、前方に配置されるスクリーンＳＣＲに所定のパターンＦを含む赤外光Ｉの投射画像Ｐｘと可視光の投射画像Ｐとを重畳して投影する。プロジェクター１５の構成については、後段において詳細に説明する。
（【００１１】以降は省略されています）
