公開番号2025153292
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055684
出願日2024-03-29
発明の名称プログラム及び通信方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G06F 3/12 20060101AFI20251002BHJP(計算;計数)
要約【課題】電子機器のセットアップを容易にすることが望まれる。
【解決手段】携帯端末装置のコンピューターは、第1の通信を行う端末装置から第1の通信の設定値を取得する取得処理を行う。携帯端末装置のコンピューターは、端末装置から取得された第1の通信の設定値を、第1の通信とは異なる第2の通信を用いて電子機器に送信するための制御を行う、送信処理を行う。携帯端末装置のコンピューターは、電子機器に送信された第1の通信の設定値の設定で電子機器が第1の通信を行うことが可能になるようにする設定処理を行う。
【選択図】図3
特許請求の範囲【請求項１】
オペレーティングシステムによって動作するコンピューターで動作するプログラムであって、
第１の通信を行うための第１の通信の設定値を前記オペレーティングシステムから取得できず、
前記第１の通信を行う端末装置から前記第１の通信の設定値を取得する取得処理と、
前記端末装置から取得された前記第１の通信の設定値を、前記第１の通信とは異なる第２の通信を用いて電子機器に送信するための制御を行う送信処理と、
前記電子機器に送信された前記第１の通信の設定値の設定で前記電子機器が前記第１の通信を行うことが可能になるようにする設定処理と、
を前記コンピューターに実行させるプログラム。
続きを表示（約 1,000 文字）【請求項２】
前記取得処理において、前記端末装置の表示部に表示された前記第１の通信の設定値を、撮像部を用いて取得する、
請求項１に記載のプログラム。
【請求項３】
前記取得処理において、前記端末装置のスピーカーから音声で出力された前記第１の通信の設定値を、マイクを用いて取得する、
請求項１に記載のプログラム。
【請求項４】
前記第１の通信は、Ｗｉ－Ｆｉによる通信であり、
前記第２の通信は、Ｂｌｕｅｔｏｏｔｈによる通信である、
請求項１に記載のプログラム。
【請求項５】
第１の通信を行うコンピューターで動作するプログラムであって、
電子機器が前記第１の通信で通信を行っていない状態で、前記第１の通信の設定値を端末装置に対して出力する出力処理と、
前記端末装置に、前記第１の通信とは異なる第２の通信を用いて前記電子機器に前記第１の通信の設定値を送信させることによって、前記第１の通信の設定値の設定で前記電子機器が前記第１の通信を行うことが可能となるようにする設定処理と、
を前記コンピューターに実行させるプログラム。
【請求項６】
前記出力処理において、前記第１の通信の設定値を表示部に表示させる、
請求項５に記載のプログラム。
【請求項７】
前記出力処理において、前記第１の通信の設定値をスピーカーから音声で出力させる、
請求項５に記載のプログラム。
【請求項８】
前記第１の通信は、Ｗｉ－Ｆｉによる通信であり、
前記第２の通信は、Ｂｌｕｅｔｏｏｔｈによる通信である、
請求項５に記載のプログラム。
【請求項９】
第１端末装置と、第２端末装置と、電子機器とによって行われる通信方法であって、
少なくとも前記第２端末装置は、第１の通信を行い、
前記第２端末装置は、前記電子機器が前記第１の通信を行っていない状態で、前記第１の通信の設定値を前記第１端末装置に対して出力し、
前記第１端末装置は、
前記第２端末装置から取得した前記第１の通信の設定値を、前記第１の通信とは異なる第２の通信を用いて前記電子機器に送信し、
前記電子機器は、前記第１端末装置から送信された前記第１の通信の設定値の設定で前記第１の通信を行う、
通信方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、プログラム及び通信方法に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許文献１は、アクセスポイントと、デジタルカメラ等の通信装置とを有する通信システムを開示する。特許文献１にかかるアクセスポイントは、無線ＬＡＮ（Local Area Network）に接続するための設定情報を生成し、生成された設定情報を２次元コードに変換して、２次元コードを表示部に表示させる。通信装置は、表示部に表示された２次元コードを撮像して復号し、得られた設定情報を用いることで、簡単に無線ＬＡＮの設定をすることができるようになる。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－２６１９３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１にかかる技術では、撮像機能のないプリンター等の電子機器を無線ＬＡＮに接続させるためのセットアップを行うことができない。したがって、電子機器の通信のセットアップを容易にすることが望まれる。
【課題を解決するための手段】
【０００５】
本開示にかかる第１のプログラムは、オペレーティングシステムによって動作するコンピューターで動作するプログラムであって、第１の通信を行うための第１の通信の設定値を前記オペレーティングシステムから取得ず、前記第１の通信を行う端末装置から前記第１の通信の設定値を取得する取得処理と、前記端末装置から取得された前記第１の通信の設定値を、前記第１の通信とは異なる第２の通信を用いて電子機器に送信するための制御を行う送信処理と、前記電子機器に送信された前記第１の通信の設定値の設定で前記電子機器が前記第１の通信を行うことが可能になるようにする設定処理と、を前記コンピューターに実行させる。
【０００６】
また、本開示にかかる第２のプログラムは、第１の通信を行うコンピューターで動作するプログラムであって、電子機器が前記第１の通信で通信を行っていない状態で、前記第１の通信の設定値を端末装置に対して出力する出力処理と、前記端末装置に、前記第１の通信とは異なる第２の通信を用いて前記電子機器に前記第１の通信の設定値を送信させることによって、前記第１の通信の設定値の設定で前記電子機器が前記第１の通信を行うことが可能となるようにする設定処理と、を前記コンピューターに実行させる。
【０００７】
また、本開示にかかる通信方法は、第１端末装置と、第２端末装置と、電子機器とによって行われる通信方法であって、少なくとも前記第２端末装置は、第１の通信を行い、前記第２端末装置は、前記電子機器が前記第１の通信を行っていない状態で、前記第１の通信の設定値を前記第１端末装置に対して出力し、前記第１端末装置は、前記第２端末装置から取得した前記第１の通信の設定値を、前記第１の通信とは異なる第２の通信を用いて前記電子機器に送信し、前記電子機器は、前記第１端末装置から送信された前記第１の通信の設定値の設定で前記第１の通信を行う。
【図面の簡単な説明】
【０００８】
実施の形態１にかかる通信システムを示す図である。
実施の形態１にかかる情報端末装置の構成を示す図である。

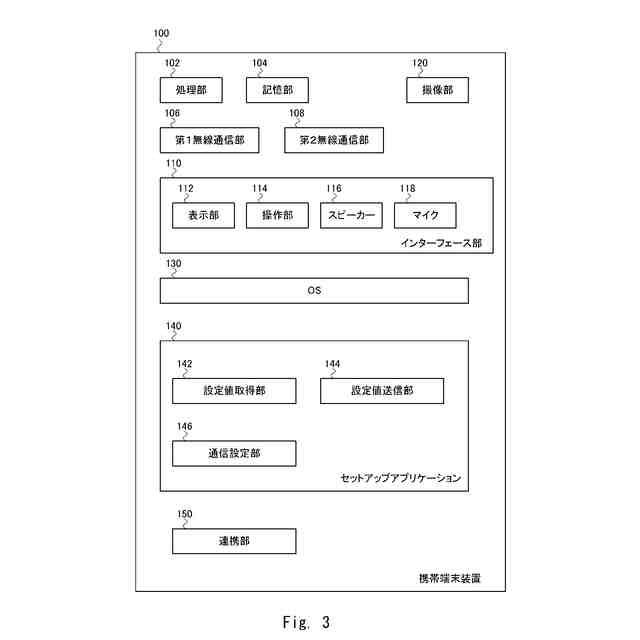

実施の形態１にかかる携帯端末装置の構成を示す図である。

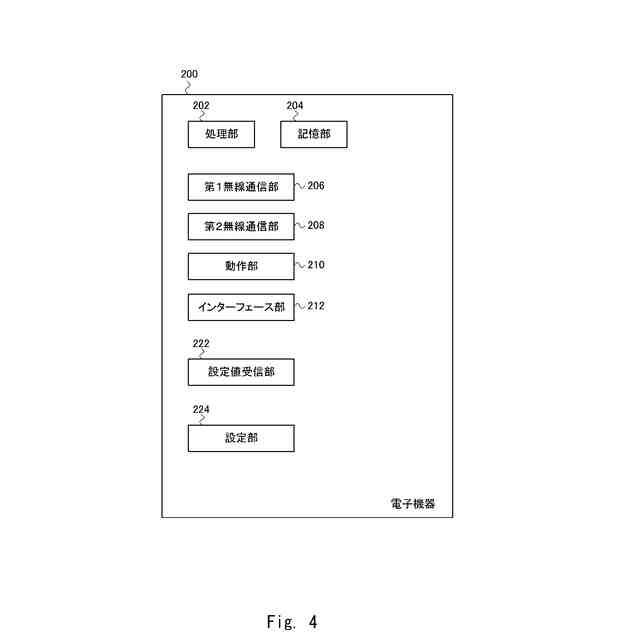

実施の形態１にかかる電子機器の構成を示す図である。

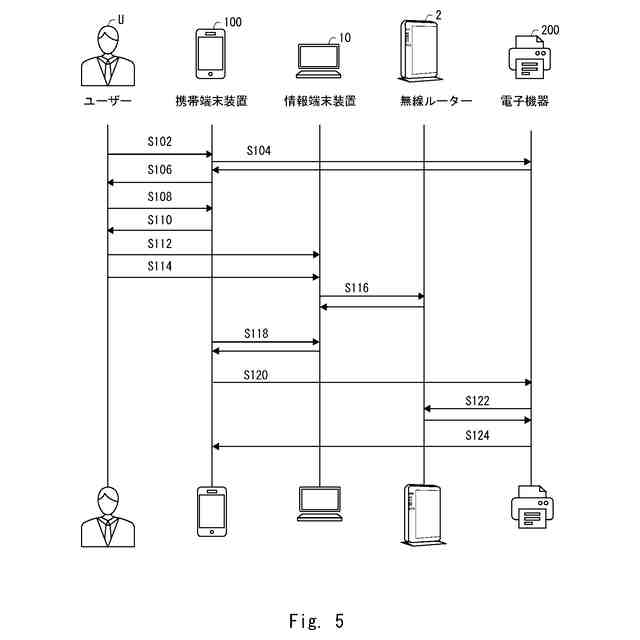

実施の形態１にかかる通信システムによって実行される通信方法を示すシーケンス図である。
実施の形態１にかかる通信システムによって実行される通信方法を説明するための図である。

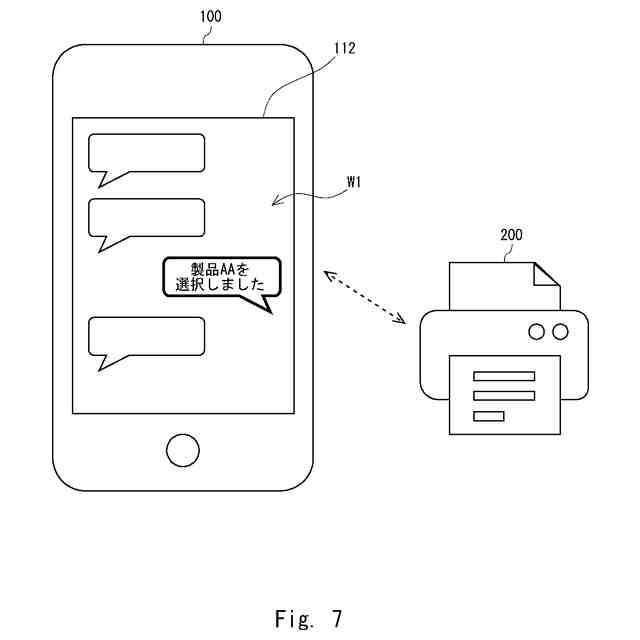

実施の形態１にかかる通信システムによって実行される通信方法を説明するための図である。
実施の形態１にかかる通信システムによって実行される通信方法を説明するための図である。
実施の形態１にかかる通信システムによって実行される通信方法を説明するための図である。
実施の形態１にかかる通信システムによって実行される通信方法を説明するための図である。
実施の形態１にかかる通信システムによって実行される通信方法を説明するための図である。
実施の形態１にかかる通信システムによって実行される通信方法を説明するための図である。
実施の形態１にかかる通信システムによって実行される通信方法を説明するための図である。
実施の形態１にかかる通信システムによって実行される通信方法を説明するための図である。
実施の形態１にかかる通信システムによって実行される通信方法を説明するための図である。
【発明を実施するための形態】
【０００９】
（実施の形態１）
以下、実施形態について、図面を参照しながら説明する。説明の明確化のため、以下の記載及び図面は、適宜、省略、及び簡略化がなされている。また、各図面において、同一の要素には同一の符号が付されており、必要に応じて重複説明は省略されている。
【００１０】
図１は、実施の形態１にかかる通信システム１を示す図である。通信システム１は、無線ルーター２と、情報端末装置１０と、携帯端末装置１００と、電子機器２００とを有する。携帯端末装置１００が第１端末装置である場合、情報端末装置１０は第２端末装置となる。また、情報端末装置１０が第１端末装置である場合、携帯端末装置１００は第２端末装置となる。
（【００１１】以降は省略されています）
