発明の名称電子機器および表示装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類H04N 5/74 20060101AFI20251002BHJP(電気通信技術)
要約【課題】適切に2つの通信回路への電力の供給制御を行う。
【解決手段】電子機器は、第1通信を制御する第1通信回路と、第2通信を制御し、駆動時に第1通信回路の発熱量よりも大きい発熱量を有する第2通信回路と、第1通信回路及び第2通信回路への電力の供給制御を実行する1又は複数のプロセッサーと、第2通信回路の温度を調整するための温度調整系と、温度調整系の状態を検出する第1センサーと、を備え、1又は複数のプロセッサーは、第1センサーの検出結果に基づいて温度調整系が正常に動作していないと判断した場合に、第1通信回路へ電力が供給されるとともに第2通信回路へ電力が供給されない第1モードを実行する。
【選択図】図2
特許請求の範囲【請求項１】
第１通信を制御する第１通信回路と、
第２通信を制御し、駆動時に前記第１通信回路の発熱量よりも大きい発熱量を有する第２通信回路と、
前記第１通信回路及び前記第２通信回路への電力の供給制御を実行する１又は複数のプロセッサーと、
前記第２通信回路の温度を調整するための温度調整系と、
前記温度調整系の状態を検出する第１センサーと、
を備え、
前記１又は複数のプロセッサーは、
前記第１センサーの検出結果に基づいて前記温度調整系が正常に動作していないと判断した場合に、前記第１通信回路へ前記電力が供給されるとともに前記第２通信回路へ前記電力が供給されない第１モードを実行する、
電子機器。
続きを表示（約 1,000 文字）【請求項２】
前記温度調整系は、前記第２通信回路に気流を付与する気流付与装置を含み、
前記第１センサーは、前記気流付与装置の状態を検出する、
請求項１に記載の電子機器。
【請求項３】
前記温度調整系は、前記第２通信回路に気流を付与する気流付与装置と、前記気流付与装置の風量を検出する風量センサーと、を含み、
前記第１センサーは、前記風量センサーである、
請求項１に記載の電子機器。
【請求項４】
前記温度調整系は、前記第２通信回路の温度を検出する温度センサーを含み、
前記第１センサーは、前記温度センサーの状態を検出する、
請求項１に記載の電子機器。
【請求項５】
前記１又は複数のプロセッサーは、
前記第１センサーの検出結果に基づいて前記温度調整系が正常に動作していると判断した場合に、前記第１通信回路及び前記第２通信回路の両方に前記電力が供給される第２モードを実行する、
請求項１に記載の電子機器。
【請求項６】
画像を表示するための光学系と、
第１通信を制御する第１通信回路と、
第２通信を制御し、駆動時に前記第１通信回路の発熱量よりも大きい発熱量を有する第２通信回路と、
前記第１通信回路及び前記第２通信回路への電力の供給制御を実行する１又は複数のプロセッサーと、
前記第２通信回路の温度を調整する温度調整系と、
前記温度調整系の状態を検出する第１センサーと、
を備え、
前記１又は複数のプロセッサーは、
前記第１センサーの検出結果に基づいて前記温度調整系が正常に動作していないと判断した場合に、前記第１通信回路へ前記電力が供給されるとともに前記第２通信回路へ前記電力が供給されない第１モードを実行する、
表示装置。
【請求項７】
前記光学系の状態を検出する第２センサーをさらに備え、
前記１又は複数のプロセッサーは、
前記第１センサーの検出結果に基づいて前記温度調整系が正常に動作していないと判断し、且つ前記第２センサーの検出結果に基づいて前記光学系が正常に動作していると判断した場合に、前記第１モードを実行する、
請求項６に記載の表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子機器および表示装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、ネットワーク通信機能を有線及び無線ともに有効にした状態であるスタンバイ状態Ｃを実行するプロジェクター装置が開示されている。特許文献１の技術では、スタンバイ状態Ｃにおいて、有線通信を担当する有線ネットワークＩ／Ｆへの電源供給をオンにするだけでなく、無線のネットワーク通信を担当する無線ネットワークＩ／Ｆへの電源供給もオンにする。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－１６４８３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
スタンバイ状態Ｃにおける有線ネットワークＩ／Ｆ及び無線ネットワークＩ／Ｆへの電源供給の制御は、プロジェクター装置の動作状態に応じて最適化する必要があるが、上記特許文献１ではこのことは考慮されていない。
【課題を解決するための手段】
【０００５】
本発明の一つの態様の電子機器は、第１通信を制御する第１通信回路と、第２通信を制御し、駆動時に前記第１通信回路の発熱量よりも大きい発熱量を有する第２通信回路と、前記第１通信回路及び前記第２通信回路への電力の供給制御を実行する１又は複数のプロセッサーと、前記第２通信回路の温度を調整するための温度調整系と、前記温度調整系の状態を検出する第１センサーと、を備え、前記１又は複数のプロセッサーは、前記第１センサーの検出結果に基づいて前記温度調整系が正常に動作していないと判断した場合に、前記第１通信回路へ前記電力が供給されるとともに前記第２通信回路へ前記電力が供給されない第１モードを実行する。
【０００６】
本発明の一つの態様の表示装置は、画像を表示するための光学系と、第１通信を制御する第１通信回路と、第２通信を制御し、駆動時に前記第１通信回路の発熱量よりも大きい発熱量を有する第２通信回路と、前記第１通信回路及び前記第２通信回路への電力の供給制御を実行する１又は複数のプロセッサーと、前記第２通信回路の温度を調整する温度調整系と、前記温度調整系の状態を検出する第１センサーと、を備え、前記１又は複数のプロセッサーは、前記第１センサーの検出結果に基づいて前記温度調整系が正常に動作していないと判断した場合に、前記第１通信回路へ前記電力が供給されるとともに前記第２通信回路へ前記電力が供給されない第１モードを実行する。
【図面の簡単な説明】
【０００７】
本実施形態におけるプロジェクターの概略的な構成を示す図である。

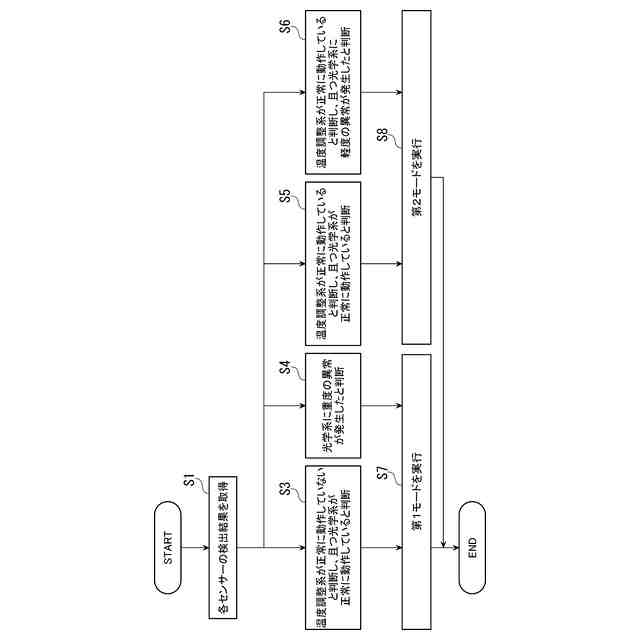

プロセッサーによって実行される各処理を示すフローチャートである。
【発明を実施するための形態】
【０００８】
以下、本開示の実施形態について、図面を参照して説明する。ここで、以下の各図においては、各部材を認識可能な程度の大きさにするため、各部材の尺度を実際とは異ならせている場合がある。
【０００９】
図１は、本実施形態のプロジェクター１の概略的な構成を示す図である。プロジェクター１は、電子機器の一例であると共に表示装置の一例である。図１に示すように、プロジェクター１は、光学系３０と、第１通信回路４０と、第２通信回路５０と、温度調整系６０と、第１センサー７０と、第２センサー８０と、記憶装置９０と、プロセッサー１００と、を備える。
【００１０】
光学系３０は、画像を表示するための系である。光学系３０は、光源装置１０と、２つのダイクロイックミラー１１及び１４と、３つの反射ミラー１２、１７及び１９と、５つのリレーレンズ１３、１５、１６、１８及び２０と、ダイクロイックプリズム２１と、投射光学系２２と、３つの液晶パネル２３Ｒ、２３Ｇ及び２３Ｂと、を含む。
（【００１１】以降は省略されています）
