公開番号2025153494
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056006
出願日2024-03-29
発明の名称蒸気発電プラント
出願人株式会社荏原製作所
代理人個人,個人,個人
主分類C25B 9/67 20210101AFI20251002BHJP(電気分解または電気泳動方法;そのための装置)
要約【課題】蒸気発電プラントのシステム効率を向上させること。

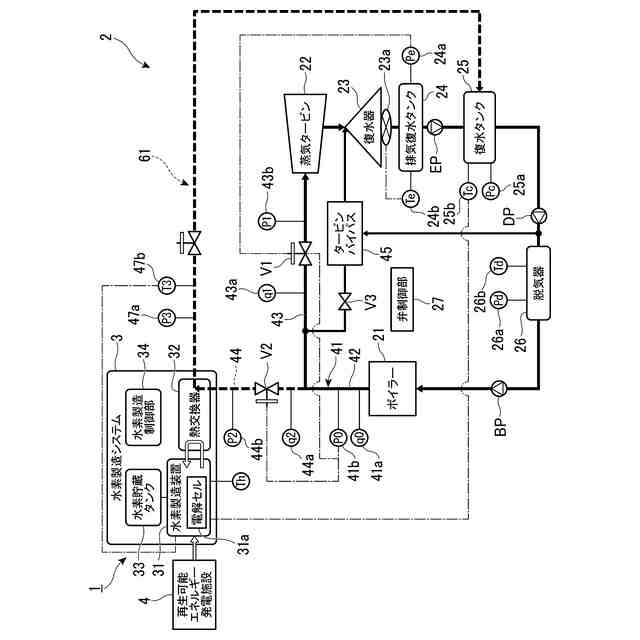

【解決手段】蒸気発電プラント1は、ボイラ21と蒸気タービン22とを接続する第1蒸気管41と、第1蒸気管41から分岐して、ボイラ21で発生した蒸気を熱媒体として水素製造システム3の熱交換器32へ供給する第2蒸気管44と、熱交換器32を通過後の熱媒体を復水タンク25または脱気器26へ供給する戻し配管46と、を有し、戻し配管46には、熱交換器32を通過後の熱媒体の供給先を、復水タンク25と脱気器26との間で切り替える切替弁Vcが設けられている。
【選択図】図1
特許請求の範囲【請求項１】
ボイラ蒸気タービンシステムおよび水素製造システムを備える蒸気発電プラントであって、
前記ボイラ蒸気タービンシステムは、
蒸気を発生させるボイラと、
前記ボイラで発生した蒸気で回転する蒸気タービンと、
前記蒸気タービンから排出される排蒸気を凝縮してドレン水とする復水器と、
前記復水器で凝縮されたドレン水を、負圧状態で貯留する排気復水タンクと、
前記排気復水タンクから排出されるドレン水を、大気圧状態で貯留する復水タンクと、
前記復水タンクから供給される給水を脱気する脱気器と、
を有し、
前記水素製造システムは、
原料から水素を製造する水素製造装置と、
前記原料と熱媒体との間で熱交換を行うことで前記原料を加熱する熱交換器と、
を有し、
前記蒸気発電プラントは、
前記ボイラと前記蒸気タービンとを接続する第１蒸気管と、
前記第１蒸気管から分岐して、前記ボイラで発生した蒸気を前記熱媒体として前記熱交換器へ供給する第２蒸気管と、
前記熱交換器を通過後の前記熱媒体を、前記復水タンクまたは前記脱気器へ供給する戻し配管と、を有し、
前記戻し配管には、前記熱交換器を通過後の前記熱媒体の供給先を、前記復水タンクと前記脱気器との間で切り替える切替弁が設けられている、
蒸気発電プラント。
続きを表示（約 2,100 文字）【請求項２】
前記切替弁は、
内部空間を有し、前記内部空間と連通する流入口、第１流出口、および第２流出口が形成されるバルブ本体と、
前記内部空間に配置され、前記第１流出口を開閉可能に塞ぐフロートと、を有し、
前記戻し配管は、前記熱交換器と前記流入口とを接続する第１配管と、前記第１流出口と前記復水タンクとを接続する第２配管と、前記第２流出口と前記脱気器とを接続する第３配管と、を有し、
前記第１配管を介して前記流入口に供給される前記熱媒体が液体状であるとき、前記内部空間に貯留される液体状の前記熱媒体により前記フロートが浮き上がることで前記第１流出口が開口され、
前記第１配管を介して前記流入口に供給される前記熱媒体が気体状であるとき、前記内部空間の蒸気圧により前記フロートが前記第１流出口に押し付けられて前記第１流出口が塞がれる、
請求項１に記載の蒸気発電プラント。
【請求項３】
前記切替弁は、前記第２流出口を開閉可能に塞ぐ蓋を有し、
前記第１配管を介して前記流入口に供給される前記熱媒体が気体状であるとき、前記内部空間の蒸気圧により前記蓋が押し上げられて前記第２流出口が開口する、
請求項２に記載の蒸気発電プラント。
【請求項４】
前記熱交換器を通過後の前記熱媒体の温度に基づき、前記切替弁を制御する弁制御部をさらに備える、
請求項１に記載の蒸気発電プラント。
【請求項５】
前記切替弁は、流入口、第１流出口、および第２流出口を有する三方弁であり、
前記戻し配管は、前記熱交換器と前記流入口とを接続する第１配管と、前記第１流出口と前記復水タンクとを接続する第２配管と、前記第２流出口と前記脱気器とを接続する第３配管と、を有し、
前記熱交換器を通過後の前記熱媒体の温度をＴ３とし、前記復水タンク内の給水の温度をＴｃとしたとき、前記弁制御部は、Ｔ３≦Ｔｃ＋３０のとき、前記第１流出口を開いて前記第２流出口を閉じるように前記切替弁を制御し、Ｔ３＞Ｔｃ＋３０のとき、前記第１流出口を閉じて前記第２流出口を開くように前記切替弁を制御する、
請求項４に記載の蒸気発電プラント。
【請求項６】
前記水素製造システムは、前記熱交換器を通過後の前記熱媒体の温度に基づき、前記水素製造装置での水素の製造量を制御する水素製造制御部をさらに備える、
請求項１に記載の蒸気発電プラント。
【請求項７】
前記第１蒸気管のうち、前記第２蒸気管との分岐位置より下流側には、前記排気復水タンク内の圧力に基づき、前記蒸気タービンへ供給される蒸気量を調整する第１流量調整弁が設けられている、
請求項１に記載の蒸気発電プラント。
【請求項８】
前記第２蒸気管には、前記第２蒸気管を流通する蒸気量を調整する第２流量調整弁が設けられ、
前記第２流量調整弁は、前記ボイラで発生した蒸気量が、前記蒸気タービンへ供給される蒸気量よりも大きいとき、開状態となる、
請求項７に記載の蒸気発電プラント。
【請求項９】
前記ボイラで発生した蒸気量をｑ０とし、前記蒸気タービンへ供給される蒸気量をｑ１としたとき、前記第２流量調整弁は、前記第２蒸気管を流れる蒸気量ｑ２が、ｑ２＝ｑ０－ｑ１を満たすよう、前記第２流量調整弁の開度を制御する、
請求項８に記載の蒸気発電プラント。
【請求項１０】
ボイラ蒸気タービンシステムおよび水素製造システムを備える蒸気発電プラントであって、
前記ボイラ蒸気タービンシステムは、
蒸気を発生させるボイラと、
前記ボイラで発生した蒸気で回転する蒸気タービンと、
前記蒸気タービンから排出される排蒸気を凝縮してドレン水とする復水器と、
前記復水器で凝縮されたドレン水を、負圧状態で貯留する排気復水タンクと、
前記排気復水タンクから排出されるドレン水を、大気圧状態で貯留する復水タンクと、
前記復水タンクから供給される給水を脱気する脱気器と、
を有し、
前記水素製造システムは、
原料から水素を製造する水素製造装置と、
前記原料と熱媒体との間で熱交換を行うことで前記原料を加熱する熱交換器と、
前記水素製造装置を制御する水素製造制御部と、
を有し、
前記蒸気発電プラントは、
前記ボイラと前記蒸気タービンとを接続する第１蒸気管と、
前記第１蒸気管から分岐して、前記ボイラで発生した蒸気を前記熱媒体として前記熱交換器へ供給する第２蒸気管と、
前記熱交換器を通過後の前記熱媒体を、前記復水タンクへ供給する戻し配管と、を有し、
前記水素製造制御部は、前記熱交換器を通過後の前記熱媒体の温度と前記復水タンク内の給水の温度との差分が小さくなるように、前記水素製造装置での水素の製造量を制御する、
蒸気発電プラント。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、蒸気発電プラントに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、ボイラで蒸気を発生させ、その蒸気で蒸気タービンを回転させて発電するボイラ蒸気タービンシステムを有する、蒸気発電プラントが知られている。ボイラ蒸気タービンシステムは、蒸気タービンからの排蒸気を冷却する復水器を有する。復水器が空冷式の場合、夏場などで外気温が高くなりすぎると、排蒸気を冷却するための空気の温度が上昇するため、復水器により排蒸気を十分に冷却できない。非特許文献１では、復水器の空気入口に冷却用のミストを吹きかけたり散水したりすることで、空気入口の温度を低下させている。
【先行技術文献】
【非特許文献】
【０００３】
ELFLOW BV, How to improve air cooler vacuum steam condensers performance in the field, Technical paper ID 309 for POWER-GEN EUROPE 2012
【発明の概要】
【発明が解決しようとする課題】
【０００４】
地球温暖化により今後も気温上昇が続くことが想定される。非特許文献１の構成では、復水器の空気入口の温度を十分に低下させることができない可能性がある。復水器により排蒸気を十分に冷却できないと、タービン背圧が上昇するため、タービン効率が低下する。この結果、蒸気タービンにおける発電量が減少し、蒸気タービンで処理できない余剰蒸気が発生する。従来のボイラ蒸気タービンシステムでは、蒸気タービンで処理できない余剰蒸気を、タービンバイパスを介して復水器へ供給している。あるいは、余剰蒸気の発生を抑えるために、ボイラでの蒸気の生成量を削減している。いずれの場合も、蒸気発電プラントのシステム効率が低下する。
【０００５】
また、再生可能エネルギーを用いて水素を製造する水素製造システムが知られている。このような水素製造システムでは、水素を製造するための熱エネルギーの供給源を見つけることが課題となっている。
【０００６】
本発明は、前述した事情に鑑みてなされたものであって、システム効率を向上させることができる蒸気発電プラントを提供することを目的とする。
【課題を解決するための手段】
【０００７】

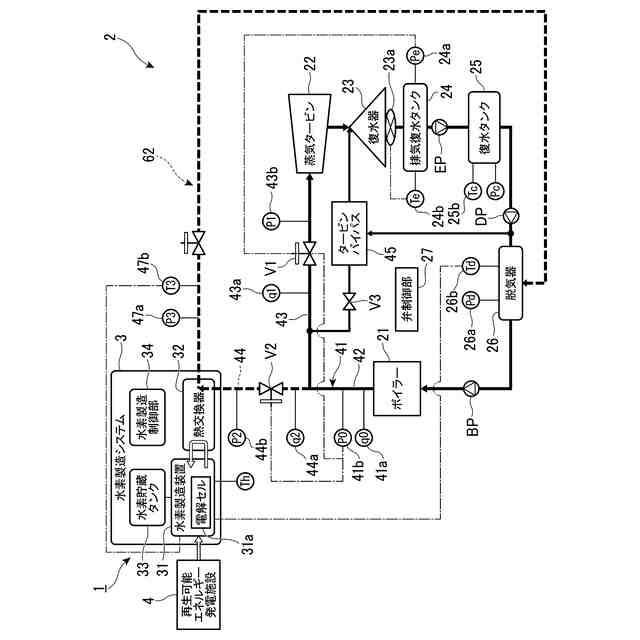

本発明の第１の態様に係る蒸気発電プラントは、ボイラ蒸気タービンシステムおよび水素製造システムを備える蒸気発電プラントであって、前記ボイラ蒸気タービンシステムは、蒸気を発生させるボイラと、前記ボイラで発生した蒸気で回転する蒸気タービンと、前記蒸気タービンから排出される排蒸気を凝縮してドレン水とする復水器と、前記復水器で凝縮されたドレン水を、負圧状態で貯留する排気復水タンクと、前記排気復水タンクから排出されるドレン水を、大気圧状態で貯留する復水タンクと、前記復水タンクから供給される給水を脱気する脱気器と、を有し、前記水素製造システムは、原料から水素を製造する水素製造装置と、前記原料と熱媒体との間で熱交換を行うことで前記原料を加熱する熱交換器と、を有し、前記蒸気発電プラントは、前記ボイラと前記蒸気タービンとを接続する第１蒸気管と、前記第１蒸気管から分岐して、前記ボイラで発生した蒸気を前記熱媒体として前記熱交換器へ供給する第２蒸気管と、前記熱交換器を通過後の前記熱媒体を、前記復水タンクまたは前記脱気器へ供給する戻し配管と、を有し、前記戻し配管には、前記熱交換器を通過後の前記熱媒体の供給先を、前記復水タンクと前記脱気器との間で切り替える切替弁が設けられている。
【０００８】

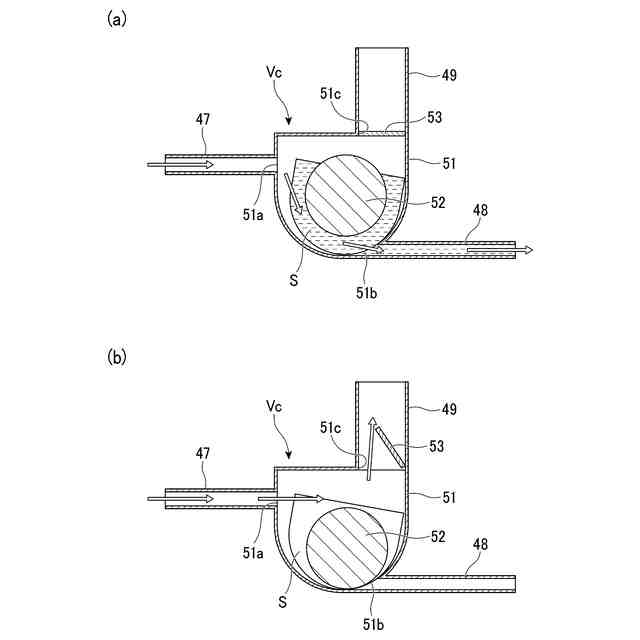

本発明の第２の態様に係る蒸気発電プラントは、第１の態様において、前記切替弁は、内部空間を有し、前記内部空間と連通する流入口、第１流出口、および第２流出口が形成されるバルブ本体と、前記内部空間に配置され、前記第１流出口を開閉可能に塞ぐフロートと、を有し、前記戻し配管は、前記熱交換器と前記流入口とを接続する第１配管と、前記第１流出口と前記復水タンクとを接続する第２配管と、前記第２流出口と前記脱気器とを接続する第３配管と、を有し、前記第１配管を介して前記流入口に供給される前記熱媒体が液体状であるとき、前記内部空間に貯留される液体状の前記熱媒体により前記フロートが浮き上がることで前記第１流出口が開口され、前記第１配管を介して前記流入口に供給される前記熱媒体が気体状であるとき、前記内部空間の蒸気圧により前記フロートが前記第１流出口に押し付けられて前記第１流出口が塞がれる。
【０００９】
本発明の第３の態様に係る蒸気発電プラントは、第２の態様において、前記切替弁は、前記第２流出口を開閉可能に塞ぐ蓋を有し、前記第１配管を介して前記流入口に供給される前記熱媒体が気体状であるとき、前記内部空間の蒸気圧により前記蓋が押し上げられて前記第２流出口が開口する。
【００１０】
本発明の第４の態様に係る蒸気発電プラントは、第１の態様において、前記熱交換器を通過後の前記熱媒体の温度に基づき、前記切替弁を制御する弁制御部をさらに備える。
（【００１１】以降は省略されています）
