公開番号2025154460
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057475
出願日2024-03-29
発明の名称木質配合樹脂管
出願人古河樹脂加工株式会社,古河電気工業株式会社
代理人弁理士法人クオリオ,個人,個人,個人,個人
主分類F16L 11/06 20060101AFI20251002BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】温度変化による熱伸縮や撓みの発生を抑制することができる木質配合樹脂管を提供する。
【解決手段】
ポリオレフィン樹脂又はポリオレフィン樹脂と木質材料とを含む樹脂複合体を含む外層と、ポリオレフィン樹脂と木質材料とを含む樹脂複合体を含む内層と、を有する、木質配合樹脂管。
【選択図】図1
特許請求の範囲【請求項１】
ポリオレフィン樹脂又はポリオレフィン樹脂と木質材料とを含む樹脂複合体を含む外層と、ポリオレフィン樹脂と木質材料とを含む樹脂複合体を含む内層と、を有する、木質配合樹脂管。
続きを表示（約 250 文字）【請求項２】
前記樹脂複合体の前記ポリオレフィン樹脂と前記木質材料の量比が、ポリオレフィン樹脂：木質材料＝２０：８０～９９：１（質量比）である、請求項１に記載の木質配合樹脂管。
【請求項３】
前記内層の内表面が平滑である、請求項１又は２に記載の木質配合樹脂管。
【請求項４】
前記木質配合樹脂管が難燃剤を含有する、請求項１又は２に記載の木質配合樹脂管。
【請求項５】
前記木質配合樹脂管が波付管である、請求項３に記載の木質配合樹脂管。

発明の詳細な説明【技術分野】
【０００１】
本発明は、木質配合樹脂管に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
建築物の内部や外壁、屋上等において用いられる通信ケーブルや電気配線等の保護管として、波付管が用いられている。一般的に波付管は可撓性（ないしフレキシブル性）を有するため、配線方向を任意の方向に変更することができる。一方でフレキシブル性を有する波付管は、出荷時には巻き取られた状態で出荷されることがあり、このような波付管では巻癖が残ってしまうケースがある。そのため、特に長い直線部にフレキシブル性の波付管を布設すると巻癖によりＳ字状等に湾曲して美観を損なうだけでなく、通信ケーブル等を通線する際に波付管内部との間に摩擦が生じ、結果として波付管がずれるといった問題が生じやすい。この問題は、長い直線部には非フレキシブル性の（剛直な）波付管を、曲線部にはフレキシブル性の波付管を用いることにより解決することができる。長い直線部に適用する剛直な保護管も波付管とすることにより、直線部と曲線部の全体が波付構造となり、全体に統一感が生まれ美観にも優れた保護管とすることができる。
【０００３】
上記のような非フレキシブル性の波付管として、例えば特許文献１には、難燃性を有するポリオレフィン系樹脂を主成分とし、外周に谷部と当該谷部よりも幅が広く中実の山部とが交互に形成された内径１４．３４～３５．７２ｍｍ、外径２２．８３～４５．３０ｍｍの波付管であり、谷部中心における管の内径が山部中心における管の内径よりも小さく管の内側に向けて僅かに円弧状に盛り上っており且つ前記中実の山部内径が谷部外径より小さく形成され、谷部の平均肉厚が１．４０ｍｍ以上２．０６ｍｍ以下であって山部の平均肉厚が３．３ｍｍ以上３．７６ｍｍ以下であって、曲げ剛性が２．５０Ｎ・ｍ
２
以上５．００Ｎ・ｍ
２
以下であり、圧縮荷重を１２５０Ｎ以上とした場合のＪＩＳＣ８４１１に基づく圧縮荷重試験の圧縮減少率が１０％以下であることを特徴とする曲げ剛性と圧縮復元性に優れ非フレキシブル性を有するケーブル等保護管、が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－２３９５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
フレキシブル性の有無を問わず、波付管は、ベース樹脂として熱可塑性樹脂が用いられる。そのため、施工後の温度変化によって波付管に熱伸縮が生じ、また撓みが発生しやすい。波付管の伸縮や撓みは、波付管を固定する支持部品の変形を引き起こしたり、波付管が支持部品から外れるといった問題の原因と成り得る。
【０００６】
本発明は、温度変化による熱伸縮や撓みの発生を抑制することができる木質配合樹脂管を提供することを課題とする。
【課題を解決するための手段】
【０００７】
本発明者らは上記課題を解決すべく検討した結果、波付管を外層と内層の少なくとも２層構造とし、内層を、木質材料を含む樹脂複合体の層とすることにより、得られる波付管が、温度変化による熱伸縮や撓みの発生を抑制できることを見出した。本発明は、これらの知見に基づきさらに検討を重ね、完成されるに至った。
【０００８】
すなわち、上記の課題は、以下の手段により解決された。
〔１〕
ポリオレフィン樹脂又はポリオレフィン樹脂と木質材料とを含む樹脂複合体を含む外層と、ポリオレフィン樹脂と木質材料とを含む樹脂複合体を含む内層と、を有する、木質配合樹脂管。
〔２〕
前記樹脂複合体の前記ポリオレフィン樹脂と前記木質材料の量比が、ポリオレフィン樹脂：木質材料＝２０：８０～９９：１（質量比）である、前記〔１〕に記載の木質配合樹脂管。
〔３〕
前記内層の内表面が平滑である、前記〔１〕又は〔２〕に記載の木質配合樹脂管。
〔４〕
前記木質配合樹脂管が難燃剤を含有する、前記〔１〕～〔３〕のいずれかに記載の木質配合樹脂管。
〔５〕
前記木質配合樹脂管が波付管である、前記〔１〕～〔４〕のいずれかに記載の木質配合樹脂管。
【発明の効果】
【０００９】
本発明の木質配合樹脂管は、温度変化による熱伸縮や撓みの発生を抑制できる。
【図面の簡単な説明】
【００１０】

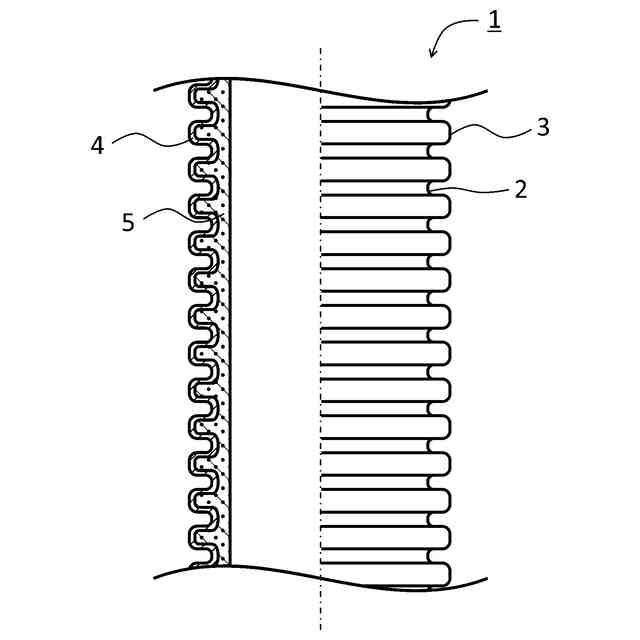

図１は、本発明の木質配合樹脂管の一実施形態を模式的に示す部分断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
