公開番号2025120725
公報種別公開特許公報(A)
公開日2025-08-18
出願番号2024015764
出願日2024-02-05
発明の名称転がり軸受
出願人株式会社不二越
代理人個人
主分類F16C 33/78 20060101AFI20250808BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】耐電食性能が高い転がり軸受を提供する。

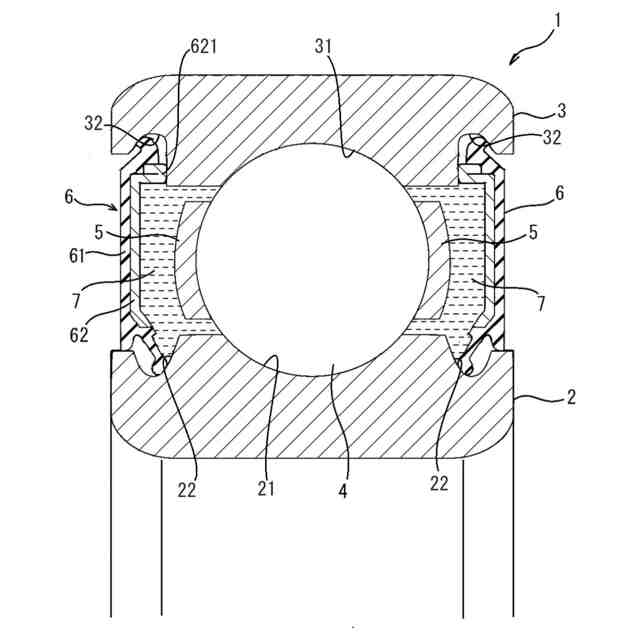

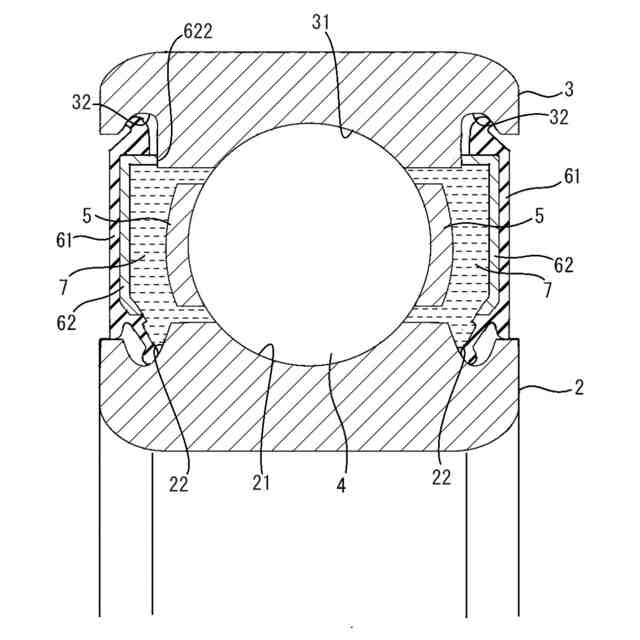

【解決手段】転がり軸受1は、金属製の内輪2および外輪3と、内輪2と外輪3の間に配置された転動体4と、内輪2と外輪3の間の内部空間を封止する導電性シール6と、を有する。導電性シール6は、導電性ゴム61と板状の芯金62を備え、導電性ゴム61の内輪2側の端部と外輪3側の端部が、導電性ゴム61の復元力により内輪2と外輪3に保持され、芯金62は、導電性ゴム61の転動体4側に取り付けられ、芯金62の外輪3側の端部を折り曲げて形成された折曲部621において、芯金62の板面が外輪3と直に接する。
【選択図】図1
特許請求の範囲【請求項１】
金属製の内輪および外輪と、
前記内輪と前記外輪の間に配置された転動体と、
前記内輪と前記外輪の間の内部空間を封止する導電性シールと、
を有し、
前記導電性シールは、導電性ゴムと板状の芯金を備え、
前記導電性ゴムの前記内輪側の端部と前記外輪側の端部が、前記導電性ゴムの復元力により前記内輪と前記外輪に保持され、
前記芯金は、前記導電性ゴムの前記転動体側に取り付けられ、
前記芯金の前記外輪側の端部を折り曲げて形成された折曲部において、前記芯金の板面が前記外輪と直に接することを特徴とする転がり軸受。
続きを表示（約 200 文字）【請求項２】

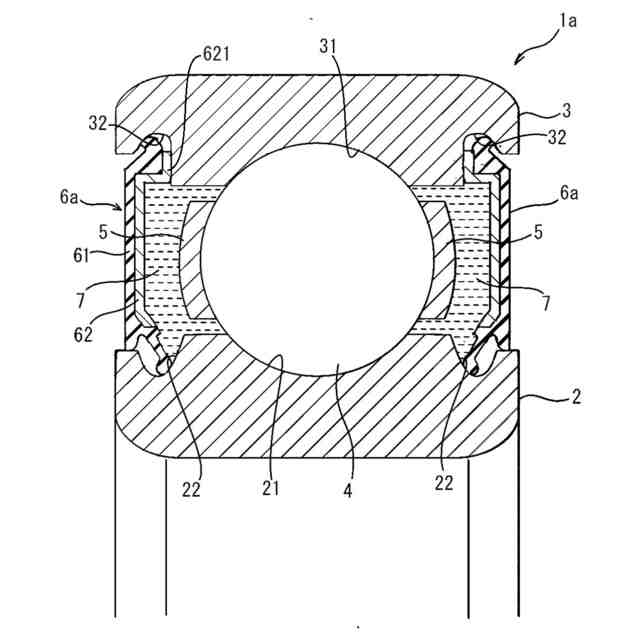

前記折曲部は、前記芯金の前記外輪側の端部を180°折り曲げたものであることを特徴とする請求項１記載の転がり軸受。
【請求項３】
前記内輪と前記外輪に形成された溝内に、前記導電性ゴムの前記内輪側の端部と前記外輪側の端部が収容され、
前記外輪に形成された前記溝の壁面に、前記折曲部における前記芯金の板面が接することを特徴とする請求項１記載の転がり軸受。

発明の詳細な説明【技術分野】
【０００１】
本発明は、転がり軸受に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】

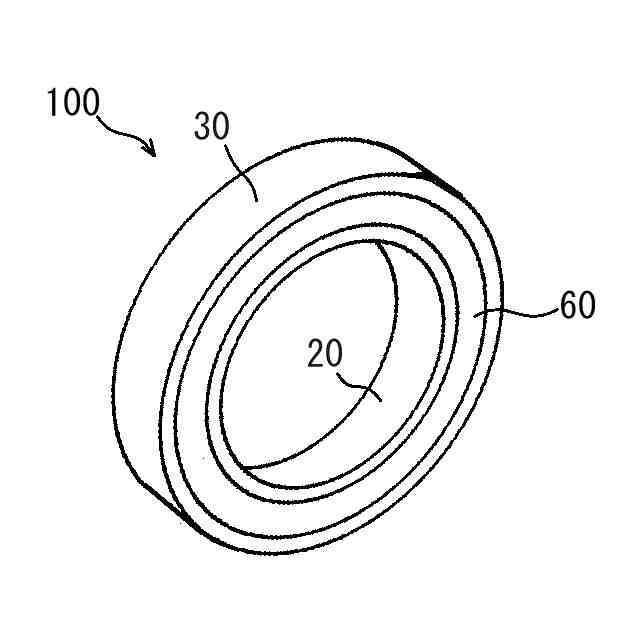

転がり軸受は、内輪と外輪の間に転動体を配置した環状の軸受部材である。図４は転がり軸受１００を示す斜視図である。図５は図４の転がり軸受１００の構成の一例を示す図であり、転がり軸受１００の周方向と直交する断面を示した図である。転がり軸受１００は、上記した内輪２０、外輪３０、転動体４０に加え、保持器５０、シール６０、グリース７０を具備して主要部が構成される。
【０００３】
内輪２０と外輪３０は環状の部材である。内輪２０と外輪３０の対向面には、球状の転動体４０を収容する転動面２０１、３０１がそれぞれ形成される。転動面２０１、３０１は、転動体４０を転動させる面である。保持器５０は、転動面２０１、３０１の間に配置された転動体４０を転動可能に保持する。
【０００４】
シール６０は、内輪２０と外輪３０の間の内部空間を、転がり軸受１００の軸方向の両側において封止する。転がり軸受１００の軸方向は、図５の左右方向に対応する。シール６０は、ゴム６０１と芯金６０２を有する。ゴム６０１の内輪２０側の端部と外輪３０側の端部は、ゴム６０１の弾性に伴う復元力によって内輪２０と外輪３０にそれぞれ保持される。これにより、シール６０が内輪２０と外輪３０の間に嵌合する。グリース７は、シール６０によって封止された内部空間に充填される。
【０００５】
電気自動車等では、転がり軸受１００がインバータ駆動モータの回転軸の支持等に用いられる。しかしながら、内輪２０や外輪３０と転動体４０の間で通電が生じることで、内輪２０や外輪３０の転動面２０１、３０１に電食が発生し、異音等の原因となることがある。
【０００６】
電食を防止する技術の一つに、転がり軸受１００に導電性を付与し、転動体４０を通過しないルートで電気を流すものがある。その具体例として、カーボンブラシなどの導電ブラシを転がり軸受１００の本体と別に配置して電気を流すものや、特許文献１のように、導電性のシール６０を介して内輪２０と外輪３０の間で電気を流すものが知られている。
【先行技術文献】
【特許文献】
【０００７】
特開２０１０－７７３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかしながら、導電ブラシとして用いられるカーボンブラシは非常に高価であり、摩耗によるダスト発生や取付構造の複雑さなどの課題もある。また、導電性のシール６０では、カーボンブラック等を含有するゴム６０１を使用するが、耐電食性能を高めるためには、シール６０の電気抵抗をより下げる必要がある。
【０００９】
上記課題に鑑み、本発明は、耐電食性能が高い転がり軸受を提供することを目的とする。
【課題を解決するための手段】
【００１０】
上記課題を解決するための本発明は、金属製の内輪および外輪と、前記内輪と前記外輪の間に配置された転動体と、前記内輪と前記外輪の間の内部空間を封止する導電性シールと、を有し、前記導電性シールは、導電性ゴムと板状の芯金を備え、前記導電性ゴムの前記内輪側の端部と前記外輪側の端部が、前記導電性ゴムの復元力により前記内輪と前記外輪に保持され、前記芯金は、前記導電性ゴムの前記転動体側に取り付けられ、前記芯金の前記外輪側の端部を折り曲げて形成された折曲部において、前記芯金の板面が前記外輪と直に接することを特徴とする転がり軸受である。
（【００１１】以降は省略されています）
