公開番号2025154613
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057715
出願日2024-03-29
発明の名称車両用灯具、ハウジング及びハウジングの製造方法
出願人株式会社小糸製作所
代理人弁理士法人シリウスIP,個人
主分類F21S 45/00 20180101AFI20251002BHJP(照明)
要約【課題】コードを所定箇所に固定する新たな技術を提供する。
【解決手段】車両用灯具10は、ハウジングと、ハウジングの開口部を覆うことで灯室16を形成するアウターレンズ14と、灯室16内に設けられた電子部品と、電子部品へ給電するワイヤーハーネス34と、ワイヤーハーネス34をハウジングに固定する面ファスナ44と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
ハウジングと、
前記ハウジングの開口部を覆うことで灯室を形成するアウターレンズと、
前記灯室内に設けられた電子部品と、
前記電子部品へ給電するハーネスと、
前記ハーネスを前記ハウジングに固定する面ファスナと、
を備えることを特徴とする車両用灯具。
続きを表示（約 980 文字）【請求項２】

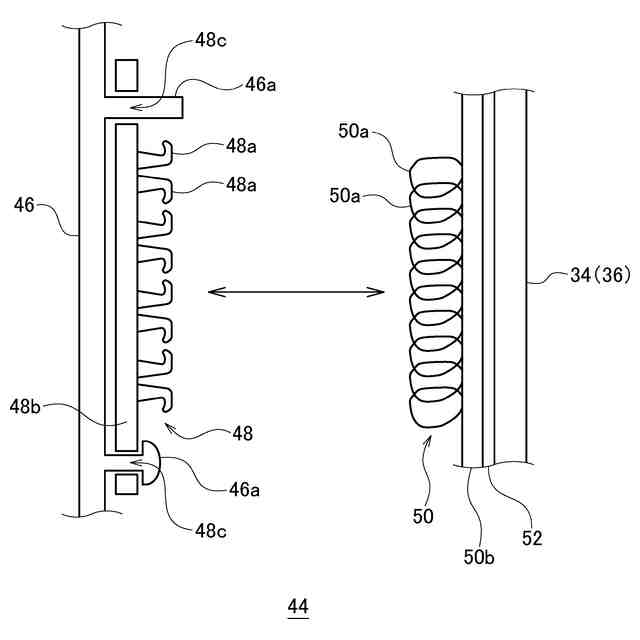

前記面ファスナは、
前記ハウジングに設けられている複数のフック部からなる係合部と、
前記ハーネスに固定され、複数のループ部からなる被係合部と、を有し、
前記係合部と前記被係合部とが接触することで前記ハーネスを前記ハウジングに固定することを特徴とする請求項１に記載の車両用灯具。
【請求項３】
前記複数のフック部は、前記ハウジングと一体成形で形成されていることを特徴とする請求項２に記載の車両用灯具。
【請求項４】
前記複数のフック部は、前記ハウジングと異なる材料で構成されていることを特徴とする請求項３に記載の車両用灯具。
【請求項５】
前記複数のフック部は、前記ハウジングに固定される別部品であることを特徴とする請求項２に記載の車両用灯具。
【請求項６】
前記ハウジングは、金型で製造された樹脂部品であり、
前記複数のフック部は、それぞれの軸部が延びる方向が、前記ハウジングを型から抜く方向と異なるように並んでいることを特徴とする請求項５に記載の車両用灯具。
【請求項７】
車両用灯具の灯室を構成するハウジングであって、
灯室側の内面に面ファスナとして機能する複数のフック部が設けられていることを特徴とするハウジング。
【請求項８】
車両用灯具の灯室を構成するハウジングの製造方法であって、
コア側の第１の金型と、キャビティ側の第２の金型とを準備する工程と、
前記第１の金型と前記第２の金型とを組み合わせ、該第１の金型と該第２の金型との間の空洞に樹脂を射出する工程と、
前記空洞に樹脂が充填された後で前記第１の金型と前記第２の金型とを離間させる工程と、
前記第２の金型から離間した前記第１の金型に保持されたハウジングを該第１の金型から外す工程と、を含み、
前記第１の金型は、面ファスナのフック部となる複数の微細凹部が形成された成形面を有することを特徴とするハウジングの製造方法。
【請求項９】
前記微細凹部は、開口部から底に向かう方向が、前記ハウジングを前記第１の金型から抜く方向に沿っていることを特徴とする請求項８に記載のハウジングの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両用灯具に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、車両用灯具の光源に給電するためのコードをハウジング内に固定する様々な考案がなされている。例えば、ハウジングの背面に３本の支柱を車両前後方向に沿って互いに平行に突設し、各支柱の先端にフック爪を形成し、隣接するフック爪の間隔を前記コードの外径よりも小さく設定し、隣接する支柱の前記フック爪以外の部位の間にコード保持部を形成し、該コード保持部の幅を前記コードの外径と略等しく設定したことを特徴とする車両用灯具のコードクランプ構造が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１３０３６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述のコードクランプ構造は、コードが振動でずれたり外れたりしないように固定箇所ごとに３つのフック爪をハウジングに設ける必要がある。また、コードの固定箇所では、コードをＵ字状にして隣接するフック爪同士の間に押し込む必要があり、作業性に改善の余地がある。
【０００５】
本発明はこうした状況に鑑みてなされたものであり、その例示的な目的の一つは、コードを所定箇所に固定する新たな技術を提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明のある態様の車両用灯具は、ハウジングと、ハウジングの開口部を覆うことで灯室を形成するアウターレンズと、灯室内に設けられた電子部品と、電子部品へ給電するハーネスと、ハーネスをハウジングに固定する面ファスナと、を備える。
【０００７】
この態様によると、ハーネスのようなコードを面ファスナでハウジングに固定できる。
【０００８】

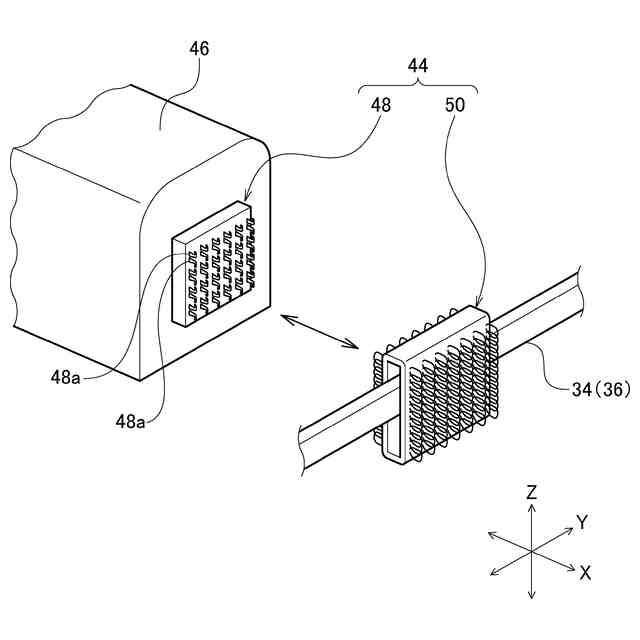

面ファスナは、ハウジングに設けられている複数のフック部からなる係合部と、ハーネスに固定され、複数のループ部からなる被係合部と、を有してもよい。また、面ファスナは、係合部と被係合部とが接触することでハーネスをハウジングに固定してもよい。これにより、係合部をハウジングに設けることで、ハーネスに固定された被係合部と係合部とを接触させるだけでハーネスをハウジングに固定できる。ここで、係合部と被係合部とが接触することで部品同士が固定されるとは、接触している係合部の一部と被係合部の一部とがミクロに見て係合している状態が含まれる。
【０００９】

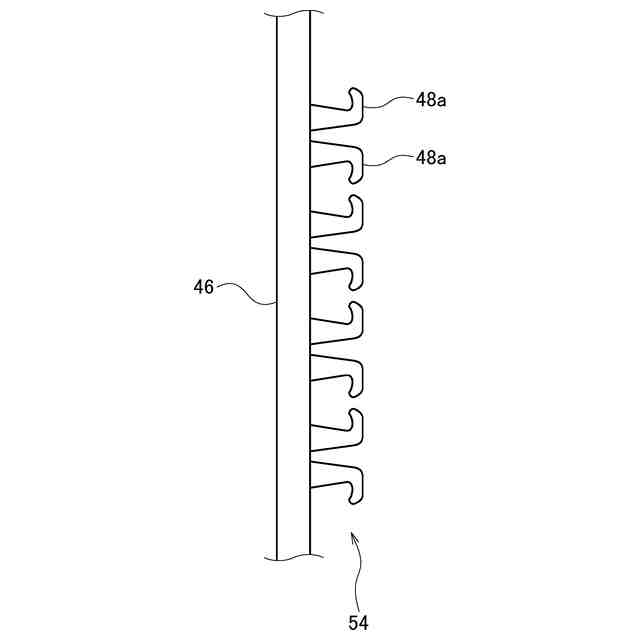

複数のフック部は、ハウジングと一体成形で形成されていてもよい。これにより、部品点数を低減できるとともに、フック部をハウジングに取り付ける工程が不要となる。
【００１０】
複数のフック部は、ハウジングと異なる材料で構成されていてもよい。これにより、ハウジングに必要な特性に適した第１の材料を選択しつつ、フック部に必要な特性に適した第２の材料を選択できる。
（【００１１】以降は省略されています）
