公開番号2025154544
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057602
出願日2024-03-29
発明の名称開閉機構、車両用灯具及び車両用前照灯
出願人株式会社小糸製作所
代理人弁理士法人シリウスIP,個人
主分類F21S 41/50 20180101AFI20251002BHJP(照明)
要約【課題】車両用灯具に新たな意匠を提供する。

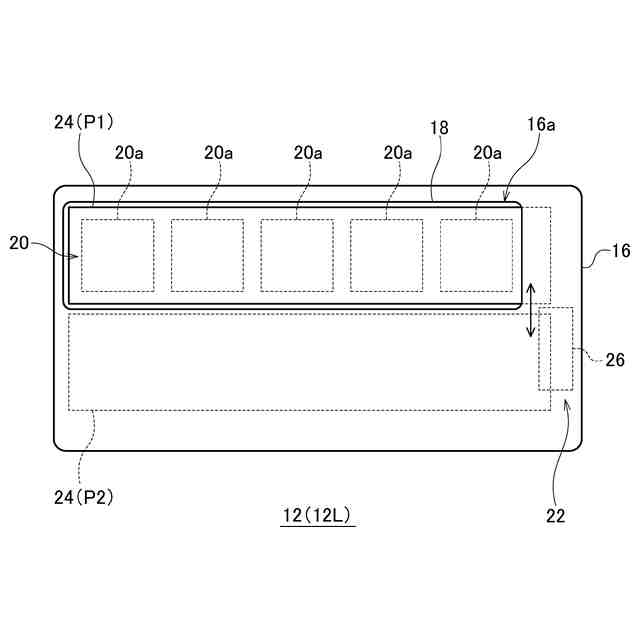

【解決手段】開閉機構22は、車両用灯具12のランプボディ16の内部に配置されており、車両用灯具12の発光部20を外部から隠す第1の位置P1と該第1の位置から退避した第2の位置P2との間で遮蔽部材24を移動する。
【選択図】図2
特許請求の範囲【請求項１】
車両用灯具のランプボディの内部に配置される開閉機構であって、
車両用灯具の発光部を外部から隠す第１の位置と該第１の位置から退避した第２の位置との間で遮蔽部材を移動することを特徴とする開閉機構。
続きを表示（約 790 文字）【請求項２】
前記遮蔽部材は、発光部の前方で上下動することを特徴とする請求項１に記載の開閉機構。
【請求項３】
前記発光部が非点灯状態のときに前記第１の位置に前記遮蔽部材を移動し、前記発光部が点灯状態のときに前記第２の位置に前記遮蔽部材を移動する移動機構を更に備えることを特徴とする請求項１に記載の開閉機構。
【請求項４】
前記遮蔽部材は、横長の板状部材であり、

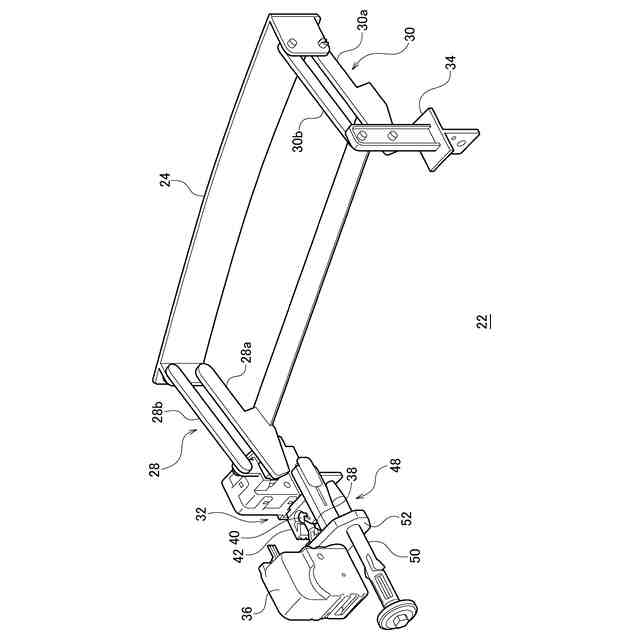

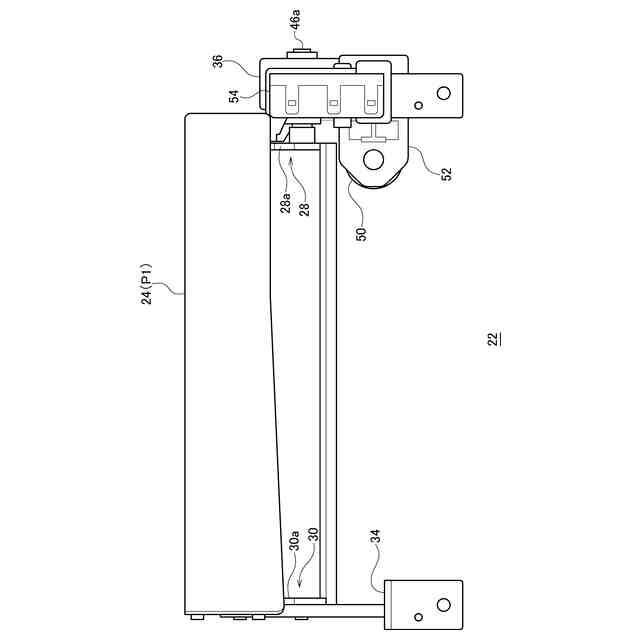

前記移動機構は、前記板状部材の端部に接続された平行リンク機構を有することを特徴とする請求項３に記載の開閉機構。
【請求項５】
前記移動機構は、

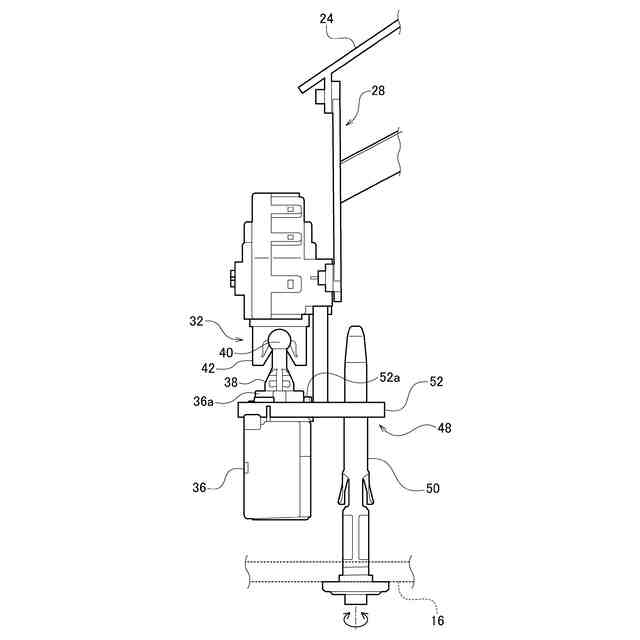

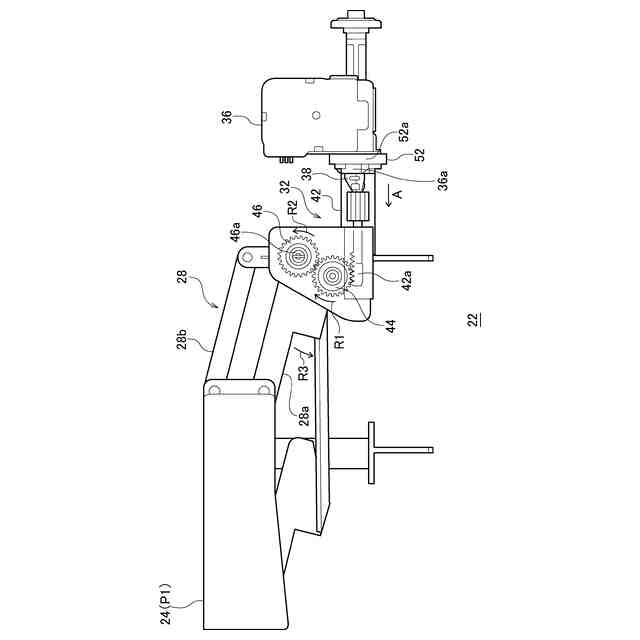

モータによって前記平行リンク機構を動作させる第１の駆動伝達機構と、

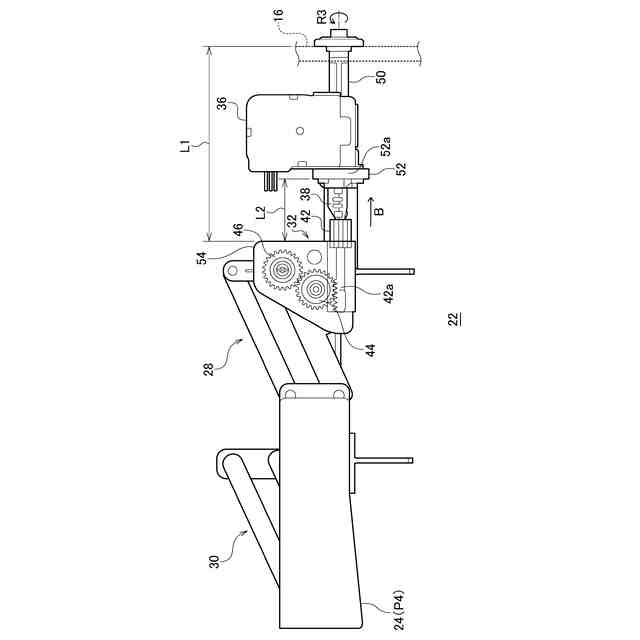

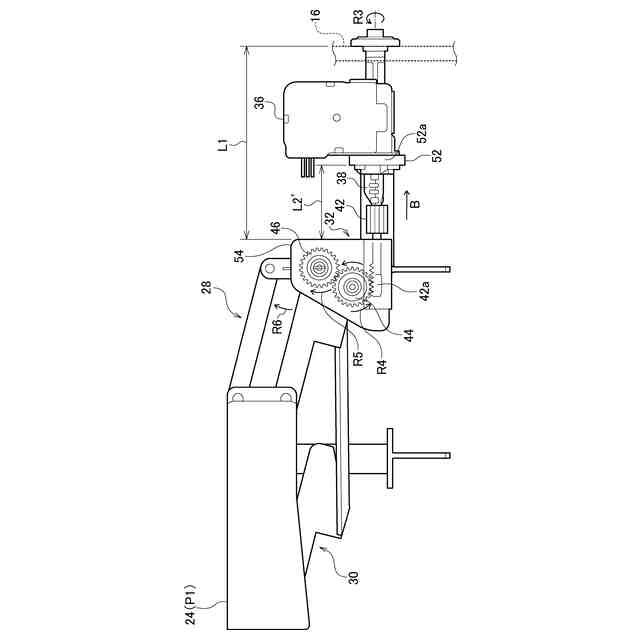

前記第１の駆動伝達機構を構成する部材を手動で動かす第２の駆動伝達機構と、
を有することを特徴とする請求項４に記載の開閉機構。
【請求項６】
発光部と、
前記発光部を収容するランプボディと、
前記ランプボディの前方開口部を閉塞する透明なカバーと、
請求項１乃至５のいずれか１項に記載の開閉機構と、を備え、
前記遮蔽部材は、前記発光部と前記カバーとの間で上下動することを特徴とする車両用灯具。
【請求項７】
車両前部の左右にそれぞれ配置された一対の車両用灯具と、
前記一対の車両用灯具の間にあるライン状の意匠部材と、
それぞれの車両用灯具のランプボディの内部に配置された開閉機構と、を備え、
前記開閉機構は、車両用灯具の発光部を外部から隠す第１の位置と該第１の位置から退避した第２の位置との間で移動する横長の遮蔽部材を有し、
前記遮蔽部材は、前記第１の位置で前記意匠部材と一直線状に並ぶことを特徴とする車両用前照灯。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両用灯具に用いられる開閉機構に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来、不使用時にはヘッドランプを回動させて車体内の格納部に格納し、かつ車体開口部を閉じる一方、使用時には車体開口部を開き、かつヘッドランプを回動させて車体外表面から起立させる自動車のリトラクタブルヘッドランプが知られている（特許文献１参照）。リトラクタブルヘッドランプは、その意匠性の高さから、主にスポーツカーや高級車に採用されていた。
【先行技術文献】
【特許文献】
【０００３】
特開平９－１２３８２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、ヘッドランプの光源としてＬＥＤ（Light Emitting Device）が普及してきた。ＬＥＤを用いたヘッドランプは、光源の小型化や薄型化によって、従来の非ＬＥＤの光源では実現できない意匠が可能となっている。
【０００５】
本発明はこうした状況に鑑みてなされたものであり、その例示的な目的の一つは、車両用灯具に新たな意匠を提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明のある態様の開閉機構は、車両用灯具のランプボディの内部に配置される開閉機構であって、車両用灯具の発光部を外部から隠す第１の位置と該第１の位置から退避した第２の位置との間で遮蔽部材を移動する。
【０００７】
この態様によると、状況によって発光部を外部から隠すことで車両用灯具に新たな意匠を付与できる。
【０００８】
遮蔽部材は、発光部の前方で上下動してもよい。これにより、簡易な動きで発光部を隠すことができる。
【０００９】
発光部が非点灯状態のときに第１の位置に遮蔽部材を移動し、発光部が点灯状態のときに第２の位置に遮蔽部材を移動する移動機構を更に備えてもよい。これにより、車両用灯具を使用しない場合、発光部を外部から隠すことで車両用灯具に新たな意匠を付与できる。
【００１０】
遮蔽部材は、横長の板状部材であり、移動機構は、板状部材の端部に接続された平行リンク機構を有してもよい。これにより、発光部が横長の場合、面積の小さい遮蔽部材を少ない動きで所定に位置に移動できる。
（【００１１】以降は省略されています）
