公開番号2025156861
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2024059590
出願日2024-04-02
発明の名称端末装置及び表示映像決定システム
出願人株式会社JVCケンウッド
代理人個人
主分類H04N 21/462 20110101AFI20251007BHJP(電気通信技術)
要約【課題】本開示により、複数の映像からユーザが所望する映像を自動で選択し、端末装置に表示する映像として決定する端末装置及び表示映像決定システムを提供することができる。
【解決手段】本開示に係る端末装置は、複数の撮像手段により撮影される映像を取得する映像取得部と、映像を表示する映像表示部と、撮像手段の位置と向きとに関する撮像属性情報を記憶する撮像属性情報記憶部と、ユーザの位置に関するユーザ位置情報を記憶するユーザ位置情報記憶部と、撮像属性情報とユーザ位置情報とに基づいて、複数の撮像手段のそれぞれにより撮影される複数の映像からいずれかの映像を選択して映像表示部に表示する映像を決定する表示映像決定部と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
複数の撮像手段により撮影される映像を取得する映像取得部と、
前記映像を表示する映像表示部と、
前記撮像手段の位置と向きとに関する撮像属性情報を記憶する撮像属性情報記憶部と、
端末装置のユーザの位置に関するユーザ位置情報を記憶するユーザ位置情報記憶部と、
前記撮像属性情報と前記ユーザ位置情報とに基づいて、複数の前記撮像手段のそれぞれにより撮影される複数の映像からいずれかの映像を選択して前記映像表示部に表示する映像を決定する表示映像決定部と、を備えた、
端末装置。
続きを表示（約 1,300 文字）【請求項２】
前記撮像属性情報記憶部に記憶されている前記撮像属性情報と、ユーザ位置情報記憶部に記憶されている前記ユーザ位置情報とに基づいて、前記ユーザとそれぞれの前記撮像手段との差分距離と差分角度とを算出し、前記差分距離と差分角度とに基づいて、それぞれの前記撮像手段に対して重み係数を設定する重み係数設定部をさらに備え、
前記表示映像決定部は、前記重み係数が最大の前記撮像手段より撮像される映像を前記映像表示部に表示する映像として決定する、
請求項１に記載の端末装置。
【請求項３】
前記ユーザ位置情報記憶部に記憶されている前記ユーザ位置情報に基づいて設定される、前記ユーザの基準位置範囲を記憶する基準位置範囲記憶部と、
所定の時間ごとに取得されたユーザ位置情報を記憶する現在位置情報記憶部と、をさらに備え、
前記表示映像決定部は、現在位置情報記憶部に記憶されている前記ユーザ位置情報が、
前記基準位置範囲内であった場合、前記重み係数が最大の前記撮像手段より撮像される映像を前記映像表示部に表示する映像として決定し、
前記基準位置範囲外であった場合、前記重み係数が最小の前記撮像手段より撮像される映像を前記映像表示部に表示する映像として決定する、
請求項２に記載の端末装置。
【請求項４】
前記撮像属性情報は、前記撮像手段のズーム倍率に関する情報をさらに含み、
前記表示映像決定部は、前記重み係数に基づいて決定された前記撮像手段が複数ある場合、さらに前記撮像手段のズーム倍率に基づいて、前記重み係数に基づいて決定された複数の前記撮像手段より撮像される映像から前記映像表示部に表示する映像を決定する、
請求項３に記載の端末装置。
【請求項５】
特定イベントの会場において、当該特定イベントに来場したユーザの端末装置に表示する映像を決定する表示映像決定システムであって、
前記特定イベントの会場に設置された複数の撮像手段と、
複数の前記撮像手段により撮影される映像を取得する映像取得部と、
それぞれの前記撮像手段の位置と向きとに関する撮像属性情報を取得する撮像属性情報取得部と、
前記映像を通信部を介して送信する映像送信部と、
それぞれの前記撮像手段の前記撮像属性情報を前記通信部を介して送信する撮像属性情報送信部と、
を有する配信映像管理サーバと、
前記配信映像管理サーバから送信された複数の前記映像を取得する映像取得部と、
前記配信映像管理サーバから送信された前記撮像属性情報を取得する撮像属性情報取得部と、
前記ユーザの位置に関するユーザ位置情報を取得するユーザ位置情報取得部と、
前記映像を表示する映像表示部と、
前記撮像属性情報と前記ユーザ位置情報とに基づいて、複数の前記映像からいずれかの映像を選択して前記映像表示部に表示する映像を決定する表示映像決定部と、
を有する端末装置と、を備える、
表示映像決定システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、端末装置及び表示映像決定システムに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
スポーツやコンサートなどのイベントの会場に設置された複数台のカメラにより撮像された映像を、ユーザが所持する端末装置に配信するマルチアングル配信システムがある。この配信システムは、複数のカメラがイベントに対してそれぞれ異なる位置及び向きで撮影した映像を、端末装置において同時に再生する。そして、ユーザは、好きなタイミングで観たい映像に切り替えながらイベントを視聴できる（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－１６２３９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
イベントの会場において、当該イベントを観るために来場したユーザは、実際に自分が観ている位置及び向きとは異なる映像を観たい場合がある。この場合、ユーザは、様々な位置及び向きから撮影される複数の映像の中から、所望の映像を自分で探し出し選択しなければならない。カメラの台数が増えると、それに伴い映像の選択肢が増える。よって、その中から所望の映像を選択することがユーザにとって煩わしくなってしまう。
【０００５】
本開示は、このような問題を解決するためになされたものであり、複数の映像からユーザが所望する映像を自動で選択し、端末装置に表示する映像として決定する端末装置及び表示映像決定システムを提供することを目的とするものである。
【課題を解決するための手段】
【０００６】
本開示に係る端末装置は、複数の撮像手段により撮影される映像を取得する映像取得部と、前記映像を表示する映像表示部と、前記撮像手段の位置と向きとに関する撮像属性情報を記憶する撮像属性情報記憶部と、前記ユーザの位置に関するユーザ位置情報を記憶するユーザ位置情報記憶部と、前記撮像属性情報と前記ユーザ位置情報とに基づいて、複数の前記撮像手段のそれぞれにより撮影される複数の映像からいずれかの映像を選択して前記映像表示部に表示する映像を決定する表示映像決定部と、を備える。
【０００７】
本開示に係る表示映像決定システムは、特定イベントの会場において、当該特定イベントに来場したユーザの端末装置に表示する映像を決定する表示映像決定システムであって、前記特定のイベントの会場に設置された複数の撮像手段と、複数の前記撮像手段により撮影される映像を取得する映像取得部と、それぞれの前記撮像手段の位置と向きとに関する撮像属性情報を取得する撮像属性情報取得部と、前記映像を通信部を介して送信する映像送信部と、それぞれの前記撮像手段の前記撮像属性情報を前記通信部を介して送信する撮像属性情報送信部と、を有する配信映像管理サーバと、前記配信映像管理サーバから送信された複数の前記映像を取得する映像取得部と、前記配信映像管理サーバから送信された前記撮像属性情報を取得する撮像属性情報取得部と、前記ユーザの位置に関するユーザ位置情報を取得するユーザ位置情報取得部と、前記映像を表示する映像表示部と、前記撮像属性情報と前記ユーザ位置情報とに基づいて、複数の前記映像からいずれかの映像を選択して前記映像表示部に表示する映像を決定する表示映像決定部と、を有する端末装置と、を備える。
【発明の効果】
【０００８】
本開示により、複数の映像からユーザが所望する映像を自動で選択し、端末装置に表示する映像として決定する端末装置及び表示映像決定システムを提供することができる。
【図面の簡単な説明】
【０００９】

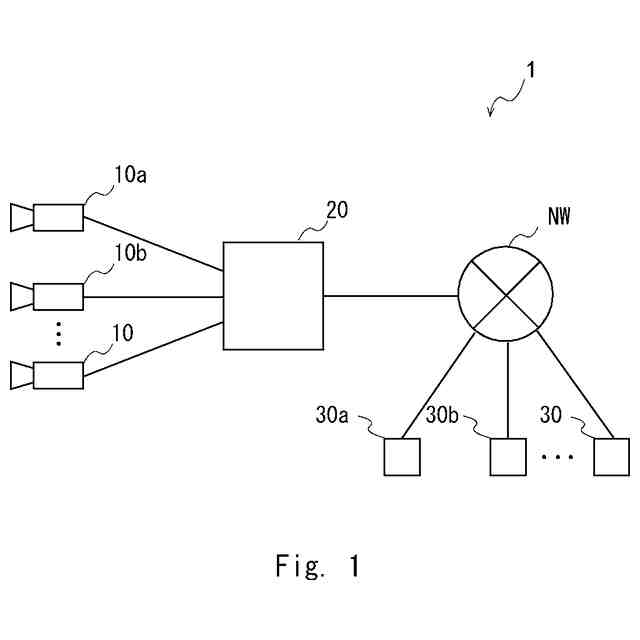

図１は、本開示に係る表示映像決定システムの一例を示すブロック図である。
図２は、本開示に係る表示映像決定システムにおける配信映像管理サーバの一例を示すブロック図である。

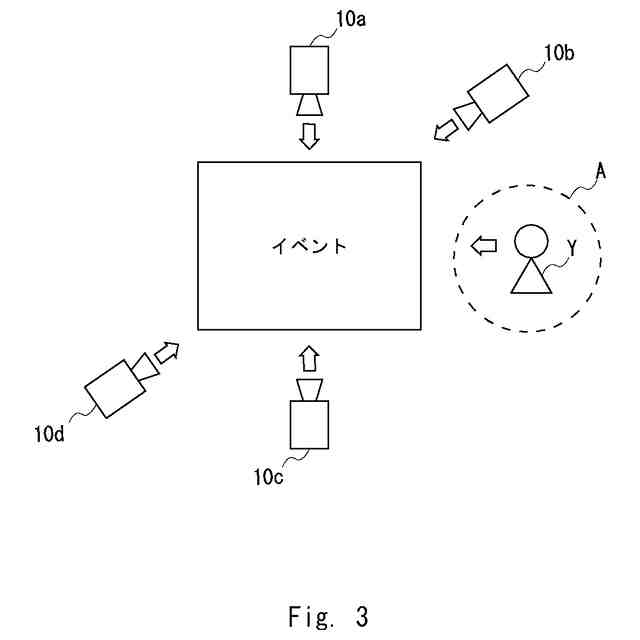

図３は、本開示に係る表示映像決定システムにおけるイベント会場での配置の一例を示す説明図である。

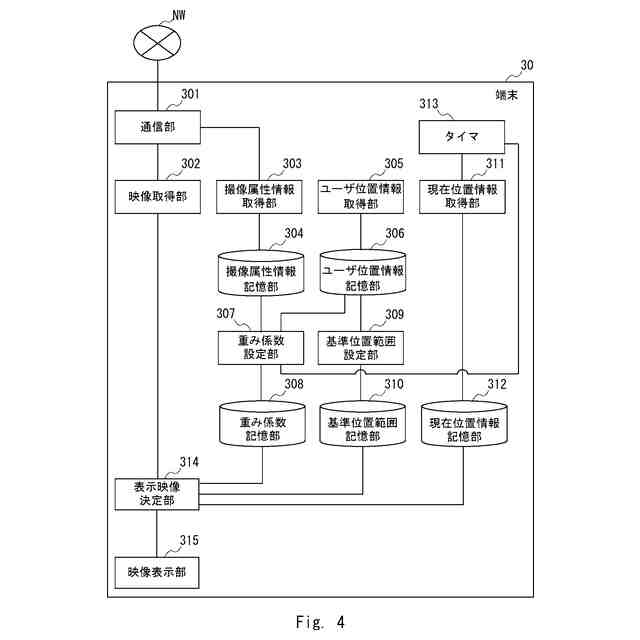

図４は、本開示に係る表示映像決定システムにおける端末装置の一例を示すブロック図である。

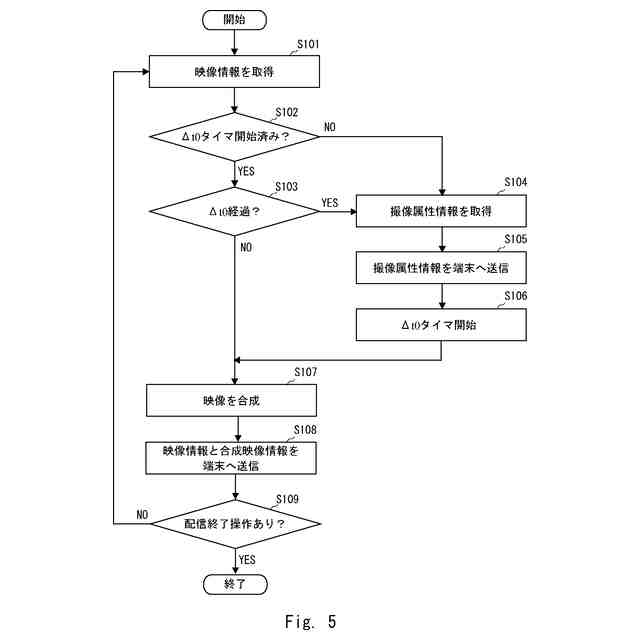

図５は、本開示に係る表示映像決定システムにおける配信映像管理サーバによる処理の一例を示すフローチャートである。

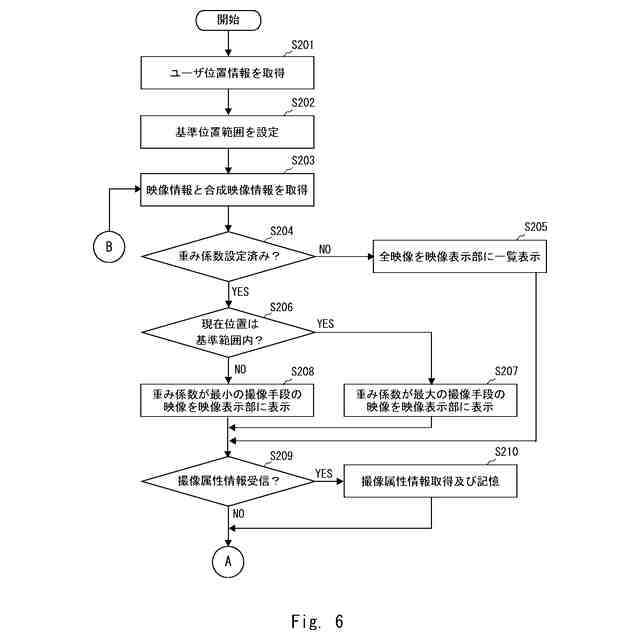

図６は、本開示に係る表示映像決定システムにおける端末装置による処理の一例を示すフローチャートである。

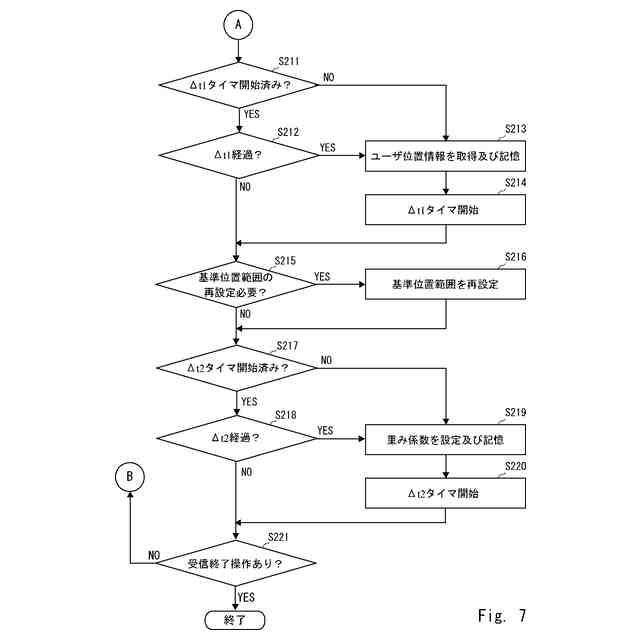

図７は、本開示に係る表示映像決定システムにおける端末装置による処理の一例を示すフローチャートである。

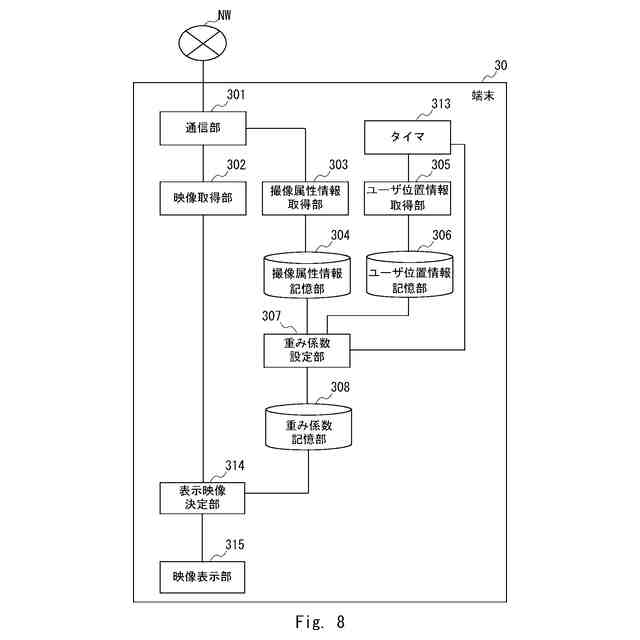

図８は、本開示に係る表示映像決定システムにおける端末装置の他の一例を示すブロック図である。

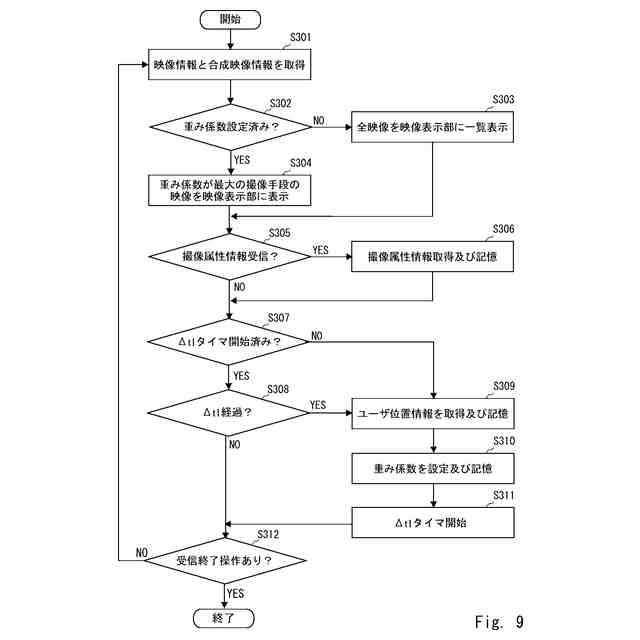

図９は、本開示に係る表示映像決定システムにおける端末装置による処理の一例を示すフローチャートである。
【発明を実施するための形態】
【００１０】
実施の形態１
以下に、図を参照しつつ、本開示に係る表示映像決定システムについて説明する。本開示に係る表示映像決定システムは、例えばスポーツやコンサートなど特定イベントの会場において、当該イベントを観るために来場したユーザの端末装置に表示する映像を決定するシステムである。本実施の形態１では、当該会場においてユーザがイベントを観る位置は固定されている。なお、イベントの会場においてユーザがスポーツ選手やコンサート歌手など視聴対象を観ることを総称して、イベントを観ると呼ぶことがある。
（【００１１】以降は省略されています）
